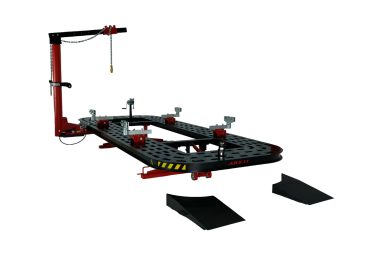

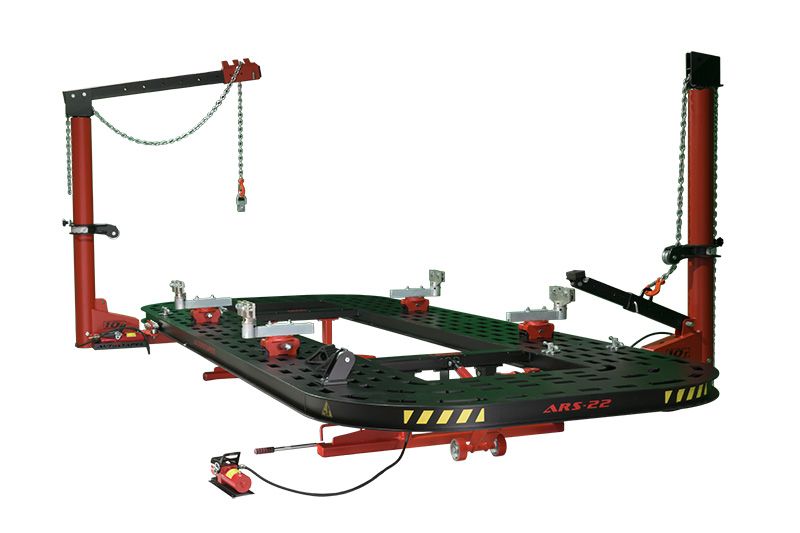

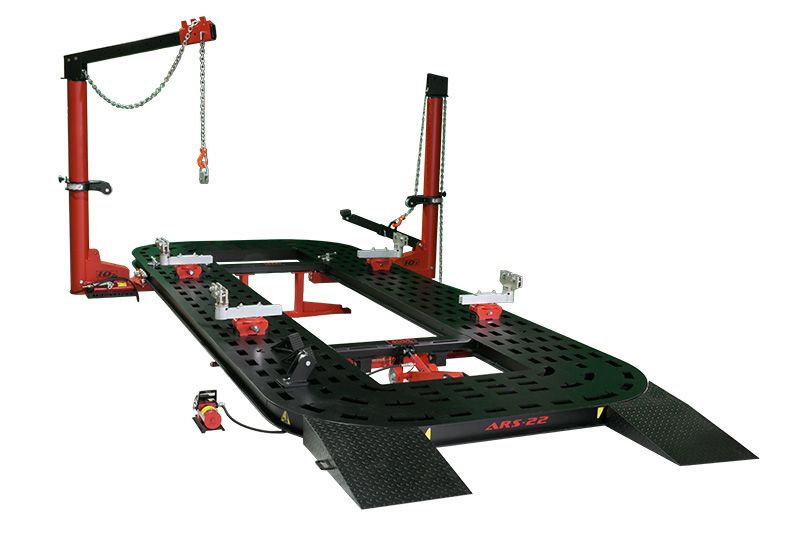

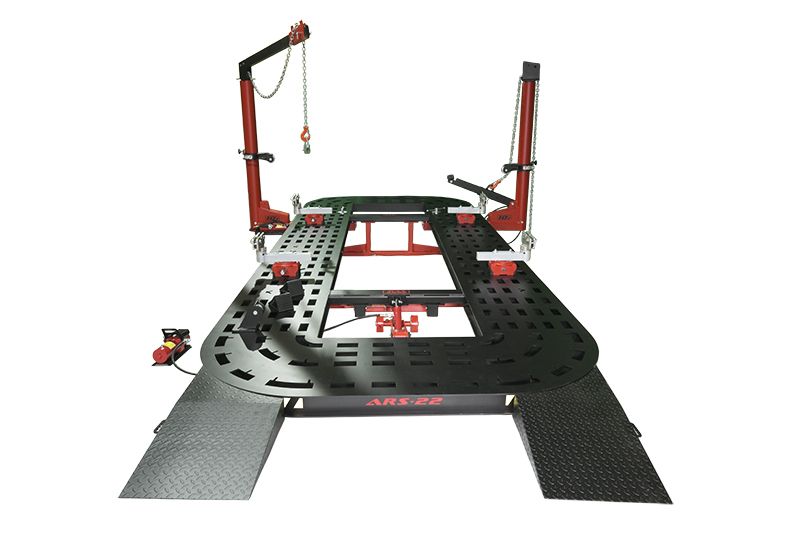

Описание AUTOSTAPEL ARS-22
AUTOSTAPEL серии ARS-20+ представляет собой новую серию в линейке платформенных стапелей серии ARS и предназначены для выполнения работ по восстановлению геометрии кузовов легковых автомобилей и коммерческого транспорта.
Стенды AUTOSTAPEL серии ARS-20+, построены на базе модифицированной платформы ARS 10 с увеличенной рабочей площадью. Габариты платформы стенда ARS 22 составляют 5840х2330х120 (мм).

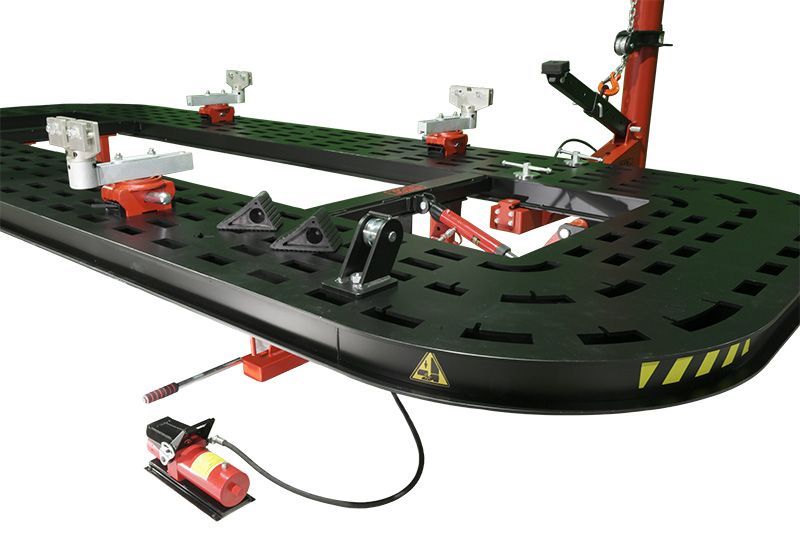

Платформа изготовлена по принципу «сэндвич» панели, где между верхним и нижним листами из прочной стали собирается сотовая конструкция продольных, поперечных и диагональных ребер жесткости, обеспечивающих работу стенда на предельно высоких нагрузках на излом и кручение.
Для удобства эксплуатации и увеличения производительности, верхний лист платформы оснащён различными технологическими вырезами для фиксации цепей и дополнительной оснастки (подпятников гидравлических цилиндров, роликов для тяги вниз, струбцин). Для установки автомобиля на стапель стенд оборудован механизмом наклона платформы с гидравлическим приводом и механической лебёдкой.
Для фиксации автомобиля к платформе стенд укомплектован стойками фиксации автомобиля (СФА) и облегченными зажимами за отбортовку порогов. СФА позволяют эффективно и быстро устранить перекосы порогов и сопряженных элементов кузова, благодаря своей оригинальной конструкции и функциональной системе крепления к платформе с помощью клинового фиксатора. Зажимы за отбортовку порогов оснащены сменными, твердосплавными вставками, с возможностью регулировки глубины зацепа и обеспечивают надёжную фиксацию и удержание кузова на отрыв и сползание. С целью снижения веса оборудования, корпус зажимов изготовлен из высокопрочного алюминиевого сплава.

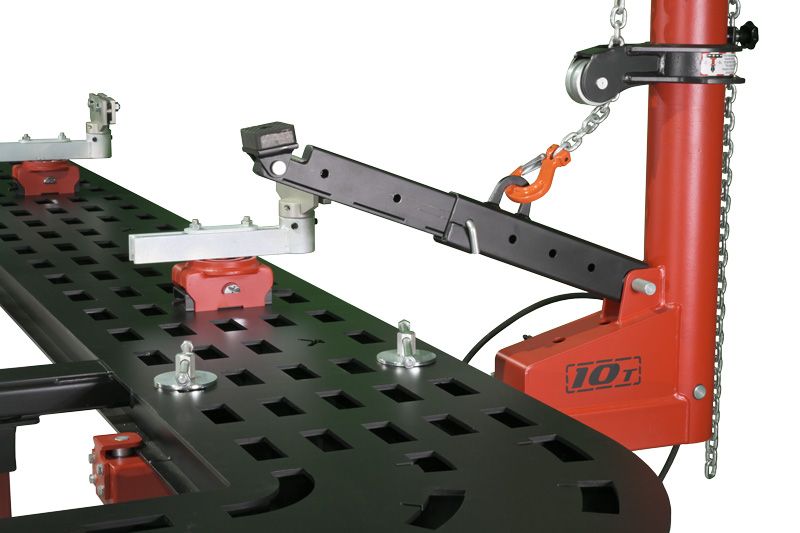

Стенд AUTOSTAPEL серии ARS-20+ комплектуется устройством для вывешивания и установки автомобиля в зажимы за отбортовку порогов. Для создания максимальных тяговых усилий стенд комплектуется силовыми устройствами башенного типа с телескопическим толкателем и встроенным внутрь гидроцилиндром прямого действия. Силовое устройство способно свободно перемещаться вокруг платформы на роликовом механизме и крепиться в любой точке платформы с помощью резьбового фиксатора без лишних люфтов и зазоров, обеспечивая дополнительную жесткость в точке сопряжения с платформой. Оборудование изготовлено из прочной стали и имеет мощную и надежную конструкцию. Настенный перфорированный стенд, входящий в базовую комплектацию позволяет разместить зажимы и аксессуары в комфортном для сотрудника месте, не ограничивая перемещение в рабочей зоне.
Для повышения эффективности эксплуатации предусмотрен широкий ассортимент приспособлений для вытягивания и вспомогательного оборудования.
Комплектация:
| Платформа | 5840x2330x120 мм |
| Силовая башня, тяговое усилие 10 т. | 2 шт. |
| Устройство для тяги вверх | 1 шт. |
| Зажимы за отбортовку порогов 240 мм(AL) | 4 шт. |
| Заездные аппарели | 2 шт. |
| Опорно-поворотные стойки фиксации автомобиля | 4 шт. |
| Цепь 3,5 м | 2 шт. |
| Тяговый крюк | 2 шт. |
| Фиксатор цепи С-образный | 1 шт. |
| Зажим для вытягивания с короткими губками | 1 шт. |
| Гидравлический насос | 1 шт. |
| Пневмогидравлический насос | 2 шт. |
| Клин фиксации стойки | 4 шт. |
| Квадратный зажим с дополнительной точкой | 1 шт. |
| Вытягивающий зажим-скоба,тяговое усилие 5 т. | 1 шт. |
| Ролик тяги вниз для стендов серии ARS, EXPRESS | 1 шт. |
| Противоткатные упоры | 2 шт. |
| Устройство для установки автомобиля на стапель ARS11/12/BlackShark | |
| Стенд перфорированный настенный 980х720, 15кр |
