Конструкция напольных стапелей рельсового типа

Рихтовочное оборудование напольного типа не обладает мобильностью подкатных аналогов, но имеет свои плюсы. Стационарная конструкция базируется на модульной раме  с рельсами, на которые устанавливается поврежденный транспорт. Рама «утапливается» в пол и не мешает в случае простоя оборудования. Модульность позволяет собирать несколько постов требуемого размера.

Автомобиль заезжает на автомобильную площадку и приподнимается домкратом. При использовании ножничного подъемника кузову задается нужное положение, что облегчает замеры и ускоряет ремонт. Оптимальная высота подъема – от 60 см.

Как правило, используют силовые устройства башенного типа. Они перемещаются при помощи колес (в отличие от платформенных стоек с роликами). Башни прочно фиксируются к раме клиньями или кронштейнами. Для корректировки вектора тяги отсоединяются в 2-3 точках.

Качественное устранение кузовных дефектов осуществляют мобильными силовыми системами с вытяжным усилием в 10 тонн. Закрепление транспорта выполняют при помощи зажимов на стойках. После установки силового устройства в нужной точке сразу приступают к рихтовке.

Стандартную комплектацию модульной рамы напольного стапеля дополняют комплектом анкеров и зажимами для жесткой фиксации кузова.

Преимущества смонтированного в полу оборудования следующие:

• простой монтаж;
• быстрая установка и фиксация авто;
• невысокая стоимость (по сравнению с платформенными моделями);
• использование площади с рельсами для других нужд.

Одни модели стендов предназначены для восстановления легкового транспорта. Другие – для грузовиков.

Плюсы и особенности анкерных установок

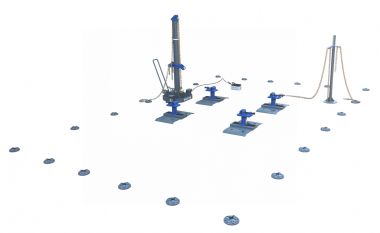

Рихтовочный модуль анкерного типа состоит из следующих элементов:

• рельсы-направляющие (укладываются на основание и фиксируются болтами-анкерами);
• закрепляемые клиньями к рельсам-направляющим опоры для фиксации транспорта;
• силовая стойка-башня с вытяжным 10-тонным усилием.

Дополнительно установка имеет силовую и анкерную цепи, зажимы и гидронасос.

Плюс использования анкерного напольного стапеля при кузовном ремонте в отсутствии ограничений по грузоподъемности, габаритам рамы, параметрам жесткости. Это позволяет обслуживать легковой и грузовой транспорт разных типов, а также коммерческие микроавтобусы. Выправлять на стенде можно все типы деформаций – от небольших выбоин до критичных прогибов. Оборудование быстрее окупается.

Выгоды приобретения кузовного оборудования у официального дилера

Компания «Центр технического оборудования» осуществляет прямые поставки специализированного оборудования для кузовного ремонта по ценам от заводов-производителей. На приобретение всего оборудования действуют кредитные и лизинговые программы. Доставка заказов осуществляется по всей территории России и в страны СНГ. Большой модельный ряд автосервисного оборудования и инструмента позволяет подобрать вариант под любые задачи и бюджет. Подробную консультацию и помощь специалистов компании «ЦТО» можно получить по телефону горячей линии 8-800-550-57-14.

Рекомендованные товары

0

Анкерная напольная система для легковых автомобилей NS-12

• Артикул547
• Тип Стенды для правки кузовов
• Грузоподъемность 5000 кг
• Упаковочные размеры, мм 2200х460х480 мм
• Вес в упаковке, кг 460 кг

В кредит от 10 260/мес

307 800 ₽

В корзину

0

Комплект фиксации автомобиля к напольным системам типа KOREK

• Артикул549
• Тип Захваты рихтовочные
• Грузоподъемность 5000 кг.
• Упаковочные размеры, мм 670х460х440 мм
• Вес в упаковке, кг 175 кг

В кредит от 5 437/мес

163 100 ₽

В корзину

0

Анкерная напольная система для легковых автомобилей NS-16MA

• Артикул550
• Грузоподъемность 5000 кг.
• Упаковочные размеры, мм 1200х1100х600 мм
• Вес в упаковке, кг 490 кг

В кредит от 18 080/мес

542 400 ₽

В корзину

0

Стапель напольный SIVER H-110

• Артикул2258
• Грузоподъемность 2000 кг
• Необходимая площадь для проведения работ, м 5 х 5,5
• Высота силового устройства, м 1,7
• Усилие гидроцилиндра, тонн 10
• Габариты, мм 4,8 х 3,9 м (рама)
• Вес, кг 1250 кг

В кредит от 15 116/мес

453 480 ₽

В корзину
