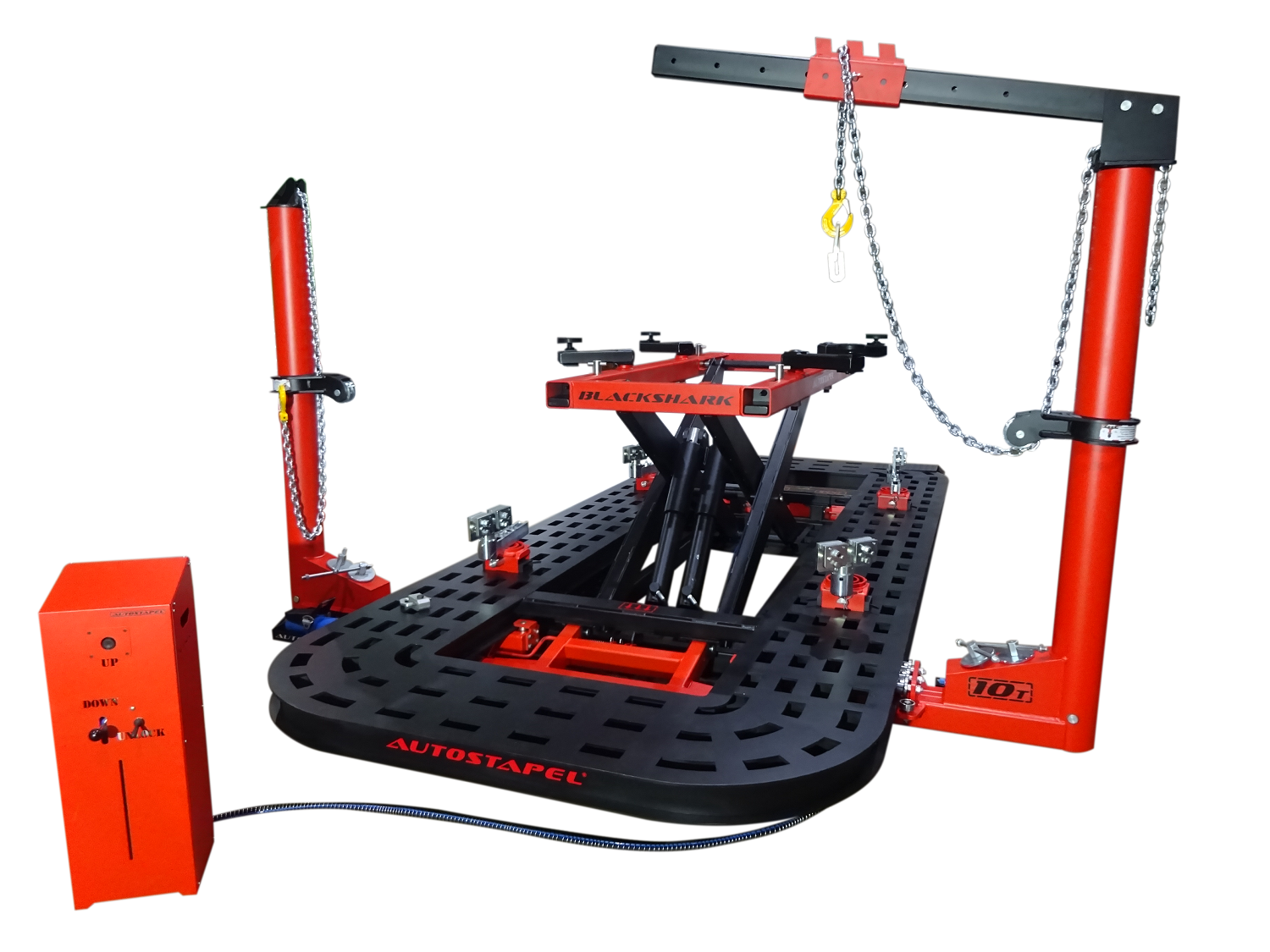

Описание AUTOSTAPEL Black Shark

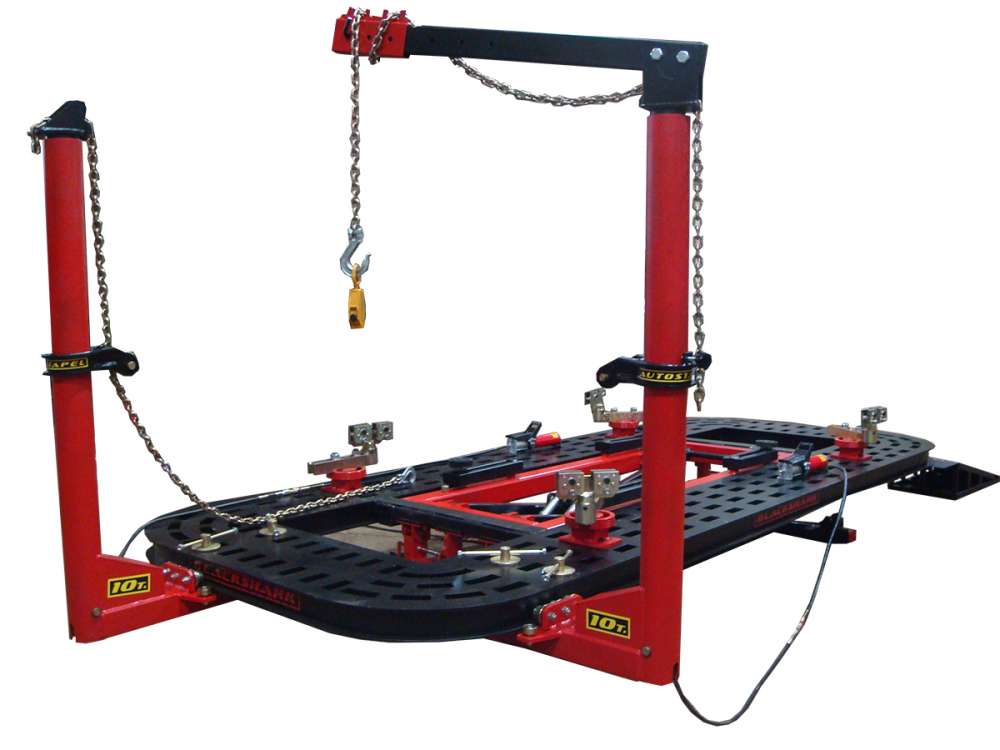

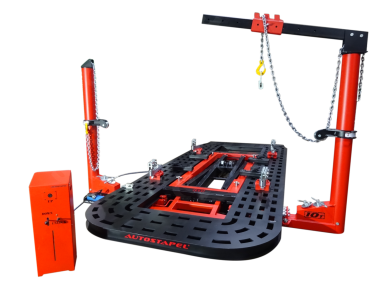

Обновлённая модель стапеля BLACKSHARK имеет просторную, изготовленную из листового металла платформу, способную выдерживать максимальные нагрузки. Длинная платформа стапеля идеально подходит для ремонта легковых автомашин, микроавтобусов и рамных автомобилей, весом до 4500 кг.

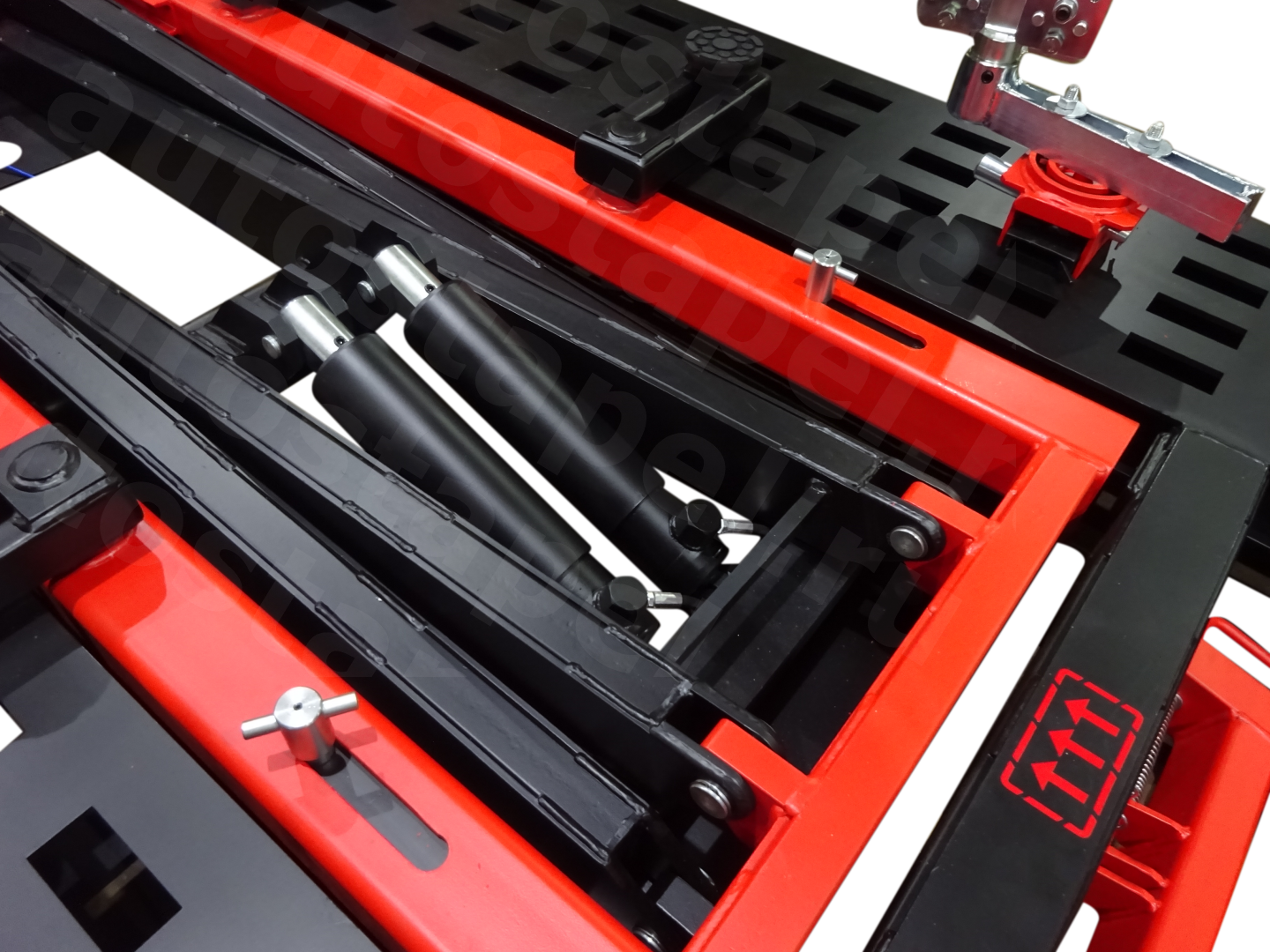

Встроенный в платформу независимый, ножничный подъемник c максимальной высотой подъёма до 1600 мм обеспечивает не только быстрое и удобное закрепление автомобиля, но и позволяет выполнять вспомогательные арматурные и слесарные работы. Кроме того, процесс проведения вспомогательных, зачистных и шпаклевочных работ приобретает для человека особую степень удобства и комфорта.

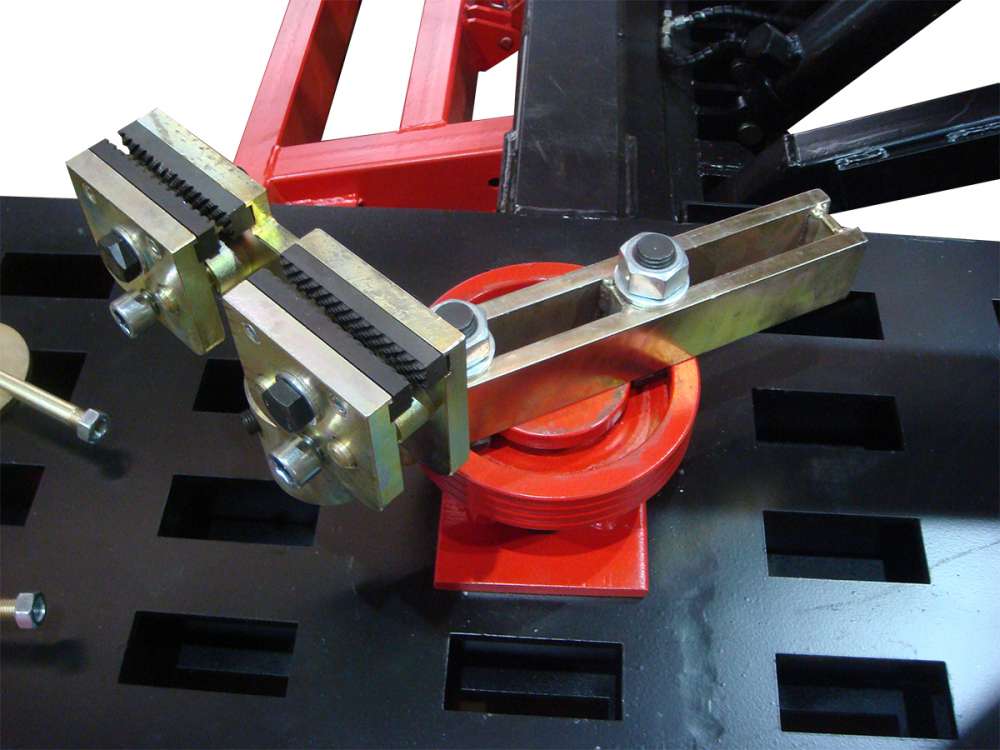

Уникальная, опорно-поворотная система фиксации (ОПС) обеспечивает быстрое и надёжное закрепление автомобиля к платформе с помощью клина и 2 болтов.
ОПС – многофункциональное устройство и предоставляет мастеру выбор использования, как самого жёсткого крепления автомобиля к платформе (1 тип крепления), так и крепления с использованием жесткой фиксацией кузова от вертикального срыва и свободой перемещения его узлов по горизонтальной плоскости одновременно (2 тип крепления). С помощью необходимой оснастки ОПС адаптируется под любые типы кузовов автомобилей от малолитражки до внедорожника и микроавтобуса. Для достижения требуемого результата работы ОПС необходимо правильно выполнять установку системы.
- При необходимости использования в работе максимально жёсткого крепления автомобиля, исключайте установку элементов системы на длинных рычагах и любой возможности перемещения плеча корпуса ОПС по направлению к вектору тяги. Соблюдение этого правила исключит сползание элементов ОПС и обеспечит максимально жёсткое крепление автомобиля.
- При необходимости использования в работе крепления автомобиля к платформе с одновременным применением жесткой фиксацией кузова от вертикального срыва и свободой перемещения его узлов по горизонтальной плоскости, намеренно устанавливайте ОПС с заданием длинных рычагов и возможностью перемещения плеча корпуса ОПС по направлению к вектору тяги. Специально спроектированные силовые башни, легко перемещаются по всему периметру платформы и позволяют создать тяговое усилие в 10 тонн в любой точке платформы, на любой высоте.
Силовые башни управляются пневмогидравлическими насосами, одна из которых комплектуется балкой для вытягивания крыши.

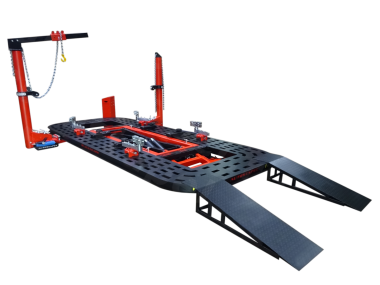

Заездные аппарели позволяют легко и быстро осуществлять установку автомобиля на платформу.
Возможна установка до 2-х дополнительных силовых башен к имеющимся двум (в стандартной комплектации).
В силовых устройствах используются исключительно надёжная гидравлика.
Комплектация:
| Платформа | 5200x2100x120 мм |
| Силовая башня, тяговое усилие 10 т. | 2 шт. |
| Устройство для тяги вверх | 1 шт. |
| Зажимы за отбортовку порогов 240 мм | 4 шт. |
| Заездные аппарели | 2 шт. |
| Опорно-поворотные стойки фиксации автомобиля | 4 шт. |
| Цепь 3,5 м | 2 шт. |
| Тяговый крюк | 2 шт. |
| Фиксатор цепи С-образный | 1 шт. |
| Зажим для вытягивания с короткими губками | 1 шт. |
| Ножничный подъёмник оснащённый электрогидравлической насосной станцией, высота подъёма 1600 мм | 1 шт. |
| Пневмогидравлический насос | 2 шт. |
| Клин фиксации стойки | 4 шт. |
| Квадратный зажим с дополнительной точкой | 1 шт. |
| Вытягивающий зажим-скоба, тяговое усилие 5 т. | 1 шт. |
| Ролик тяги вниз для стендов серии ARS, EXPRESS | 1 шт. |
| Противоткатные упоры | 2 шт. |
