23.03.2023 Подъемное оборудование
2563
Время чтения: 16 минут

Гаражные краны: устройство, виды и критерии выбора

Сохранить статью:

Что это такое? Гаражные краны – оборудование, необходимое для подъема и передвижения различных частей автомобиля: двигателя, коробки передач, моста, балки и проч. Это отличный помощник для мастеров станций техобслуживания.

Как выбрать? Перед покупкой крана необходимо разобраться в его видах и типах привода. Немаловажную роль играют параметры: максимальная грузоподъемность, размеры, длина стрелы. Мы сейчас вам со всем поможем!



Типы и преимущества гаражных кранов

Каждый владелец автосервиса оснащает свое рабочее место необходимым оборудованием для работы. Гаражные краны являются важным инструментом в автомобильных мастерских высокого уровня и относятся к классу профессионального оборудования. Они предназначены для подъема и перемещения различных частей автомобиля.

Для использования данного оборудования, которое в повседневной жизни называют «гусь», «гуськовый», «кран-гусь» или просто «гусак», не требуются какие-либо специальные знания. Именно поэтому он широко применяется в сфере автомобильных услуг, в гаражах и на станциях технического обслуживания.

Краны гаражные («гуси») могут быть:

  • складными;
  • нескладными;
  • стационарными (закрепленными);
  • передвижными (перекатными).

Складные гаражные краны занимают наименьшее количество места и часто используются внутри станций технического обслуживания или автосервисов. Стационарные краны должны быть закреплены анкерными болтами или забетонированы.

Типы и преимущества гаражных крановТипы и преимущества гаражных кранов

Краны являются удобным оборудованием для транспортировки деталей и агрегатов в автосервисах, гаражах и на станциях технического обслуживания. Компактность и мобильность гаражных кранов не мешает им иметь высокую грузоподъемность в пределах от 500 до 3 000 кг.

Как складные, так и нескладные гаражные краны обязательно должны быть передвижные с колесами и выдерживать высокие нагрузки при движении и в спокойном состоянии. Складные краны имеют возможность складывать как верхнюю, так и нижнюю часть, тогда как у нескладных подвижна только верхняя консоль, но при этом они обладают более высокой грузоподъемностью.

Преимущества гаражных кранов:

  • простота в управлении;
  • малые размеры;
  • автономность;
  • надежность фиксации груза;
  • наличие лапок, обеспечивающих возможность закатывания механизма под днище автомобиля или другого вида транспорта;
  • высокий уровень грузоподъемности;
  • невысокая стоимость самого крана и комплектующих к нему;
  • мобильность;
  • малая площадь хранения;
  • высокопрочная гидравлика;
  • маневренность.

Гаражные краны применяют для разных операций:

  • снятия двигателя;
  • подъема балок, мостов;
  • перемещения габаритных узлов.

Устройство гаражных кранов

Данный комплект оборудования включает в себя следующие составляющие:

  • гидравлический цилиндр барабанного механизма;
  • гидроцилиндр педали тормоза;
  • вентиль;
  • распределитель гидравлический;
  • рычаг управления;
  • обратный клапан;
  • вращающееся соединение;
  • металлическая рама;
  • выносные опоры;
  • радиатор;
  • золотник;
  • помпа высокого давления;
  • коробка передач;
  • двигатель;
  • ходовой механизм;
  • бак для топлива;
  • стрела с грузовой цепью и захваточным механизмом.

Устройство гаражных крановУстройство гаражных кранов

Принцип работы гаражных кранов

Последовательность работы с гаражными кранами:

  1. Лебедочный механизм опускается с помощью троса, находящегося на стреле подъемника.
  2. Груз прицепляется к тросу при помощи грузового крюка.
  3. Шток, соединенный со стрелой, поднимается, так как уровень давления рабочей жидкости в гидравлическом цилиндре повышается во время движения.
  4. Груз поднимается, и трос наматывается обратно на лебедочное устройство.
  5. Для фиксации груза на нужной высоте применяется специальный механизм.

Для подъема грузов гаражным краном используется рукоятка, которую человек поднимает и опускает вручную, чтобы создать давление рабочей жидкости в цилиндре. В некоторых моделях кранов есть два рычага и два блока нагнетания.

Для предотвращения переворачивания груза вместе с краном используют противовесы, а длину стрелы регулирует гидравлический блок цилиндров.

Максимальную грузоподъемность гаражного крана указывают при полностью задвинутой стреле, и следует помнить, что грузоподъемность уменьшается с увеличением выдвижения стрелы. Чтобы обеспечить безопасность сотрудников, необходимо соблюдать осторожность и не перегружать механизм.

Если грузоподъемность превышена, то современные краны блокируют груз при помощи специальных клапанов.

Гаражные краны изготавливаются из высокопрочных материалов и дополнительно укрепляются сварными звеньями.



Виды приводов гаражных кранов

Существует несколько видов кранов:

  • пневмогидравлический;
  • механический;
  • гидравлический.

Благодаря активному использованию гидравлики на протяжении многих лет в настоящее время многие владельцы автосервисов и СТО предпочитают гидравлические гаражные краны.

Виды приводов гаражных крановВиды приводов гаражных кранов

Современные краны могут иметь опору фиксированного размера или телескопическую систему, позволяющую изменять ее длину. Телескопическая опция дает преимущество перед устройством с фиксированной длиной, так как увеличивает площадь опоры, обеспечивая более высокую устойчивость и надежность всей конструкции.

Доступные на рынке краны делятся на две категории:

  1. Гидравлические гаражные краны с полной автоматизацией, которые используют гидравлические цилиндры для всех рабочих процессов.
  2. Комбинированные краны, которые, помимо гидравлических цилиндров, также имеют ручные лебедки в своей механике.

Перед тем как купить гаражный кран, важно обратить внимание на его характеристики:

  • грузоподъемность;
  • собственный вес конструкции;
  • максимальная и минимальная длина стрелы;
  • высота крюка, захватывающего механизм.

Механизм гидравлических гаражных кранов довольно прост в использовании, и не требует специального профессионального мастерства. Однако эксплуатация подразумевает соблюдение определенных правил. Важно следить за чистотой рабочей жидкости, которая применяется в гидравлических цилиндрах. Загрязненное или отработанное масло способно вывести из строя механизм и нанести ущерб его владельцу. Грязная жидкость может вызвать заклинивание стрелы и преждевременную амортизацию поршня.

Товары из категории

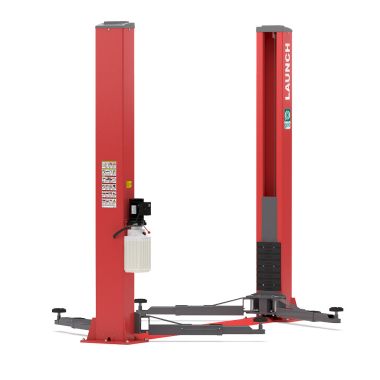

Подъемник автомобильный двухстоечный Launch TLT-240SB
Подъемник автомобильный двухстоечный Launch TLT-240SB
  • Макс. грузоподъемность 4000
  • Напряжение питания, В 380
230 945 ₽
В кредит от 7 698/мес
Автоподъемник двухстоечный ROSSVIK V2-4L г/п 4.0т, 380В, электрогидравлический с верхней синхронизацией
Автоподъемник двухстоечный ROSSVIK V2-4L г/п 4.0т, 380В, электрогидравлический с верхней синхронизацией
  • Макс. грузоподъемность 4000
  • Напряжение питания, В 380
198 750 ₽
В кредит от 6 625/мес
Хит продаж
Подъемник автомобильный четырехстоечный 5 т, c ручной траверсой 3 т N433, для сход-развала, 380 В, механическое снятие, синий 4450_MB(M)
Подъемник автомобильный четырехстоечный 5 т, c ручной траверсой 3 т N433, для сход-развала, 380 В, механическое снятие, синий 4450_MB(M)
  • Макс. грузоподъемность 5000
  • Грузоподъемность траверсы, кг 3000
526 285 ₽
В кредит от 17 543/мес
Подъемник автомобильный двухстоечный 4 т, 220 В, синий N4120B-4B
Перейти в каталог

Правила эксплуатации

В связи с повышенными рисками, связанными с эксплуатацией гаражных кранов, важно соблюдать технику безопасности. Особое внимание следует уделить процессам подъема и спуска груза, чтобы предотвратить возможные несчастные случаи.

Правила эксплуатацииПравила эксплуатации

Кроме того, при передвижении и установке крана необходимо выбирать ровную поверхность, чтобы предотвратить опрокидывание самого оборудования и груза, который будет на нем подвешен.



Как сделать гаражный кран своими руками

Для сборки гаражных кранов своими руками необходимо иметь определенный опыт и умения, но это не составит труда, если следовать рекомендациям. Сначала необходимо определиться с конструкцией. Затем составляется чертеж гаражного крана, также потребуется грамотно подобрать материалы, в частности, по предлагаемому ниже списку:

  • Три стальных уголка размером 7,5 х 7,5 х 0,8 сантиметров.
  • Червячный редуктор, потребуется устройство с грузоподъемностью от 0,3 тонны и передаточным показателем от 60 килограммов.
  • Крепкая стальная плита толщиной в один сантиметр. Ее можно взять от отслужившего свое оборудование.
  • 10 болтов подходящего размера.
  • Две металлических цепи диаметром от двух до трех сантиметров. Кран будет работать с тяжелыми грузами, поэтому цепь должна быть очень качественной.
  • Крюк.
  • Стальной трос диаметром 5 мм.
  • Две шпонки с разными параметрами в форме звездочки.

Установка самодельных гаражных кранов не представляет большой сложности и включает следующие этапы:

  1. Необходимо установить стальные уголки на параллельных стенах.
  2. Закрепить на них стальную плиту с помощью болтов М8.
  3. Зафиксировать на плите червячный редуктор.
  4. Установить шпонку большего размера на приводном валу.
  5. В заранее отмеченном месте просверлить отверстие, продеть в него цепь и соединить ее в кольцо.
  6. Зафиксировать шпонку меньшего размера на выходном валу редуктора.
  7. Просверлить еще два отверстия в плите.
  8. Продеть вторую цепь через отверстия таким образом, чтобы один ее конец был на маленькой шпонке, а на другом закрепить крюк.

Самостоятельная установка крана имеет множество преимуществ. Например, она обходится в два раза дешевле, чем покупка готового оборудования, но качество может оставлять желать лучшего.

Топ-3 популярных готовых гаражных крана по соотношению «цена – качество»

TS0601B Кран гаражный, 2 т («Техносоюз»)

TS0601B Кран гаражный, 2 т («Техносоюз»)TS0601B Кран гаражный, 2 т

Этот гаражный кран имеет грузоподъемность 2 тонны. Оборудование складного типа может использоваться как в помещении, так и на улице для подъема и транспортировки автомобильных деталей, агрегатов и прочих грузов. Расстояние, на которое можно выдвинуть стрелу, регулируется в соответствии с максимальной грузоподъемностью, составляющей от 500 до 2 000 кг. Гидроцилиндр является рабочим приводом крана, который полностью автономен и не требует дополнительных конструкций. Цвет крана темно-синий.

Конструкция этого гаражного крана включает в себя несколько особенностей:

  • Сертифицирован для продажи в России и ЕС.
  • Поставляется заправленным смазкой и не требует дополнительной заливки.
  • Один гидравлический цилиндр с клапанным блоком.
  • Колеса из металла обеспечивают долгий срок службы.
  • Уплотнительные манжеты гидравлической системы изготовлены из качественных материалов, благодаря чему не происходит утечки масла.
  • Стрелу можно регулировать по углу наклона, что значительно облегчает извлечение двигателя из подкапотного пространства.
  • Штуцеры гидравлической системы обладают высокой герметичностью, что исключает утечки масла.
  • Внутренние поверхности гидравлического цилиндра обработаны в высококачественном режиме, что увеличивает срок службы гаражного крана.
  • Кран складного типа, что позволяет экономить место в цехе, так как нижние лапы складываются. Площадь в сложенном состоянии не превышает 0,5 кв. м.
  • Оператор находится слева от гаражного крана во время подъема/опускания, что обеспечивает визуальный контроль процесса.
  • В сложенном состоянии откидные стойки фиксируются специальными штифтами для предотвращения падения.

Цена – 19 450 рублей.

Кран гаражный гидравлический 3 т Trommelberg C10601D

Кран гаражный гидравлический 3 т Trommelberg C10601DКран гаражный гидравлический 3 т Trommelberg C10601D

Данная серия гаражных кранов разработана для подъема грузовой техники и коммерческого транспорта и оснащена ручным гидравлическим приводом.

Особенности:

  • Прочная и жесткая конструкция позволяет поднимать грузы до трех тонн.
  • Основание крана имеет раздвижную конструкцию, что повышает устойчивость при подъеме крупногабаритных агрегатов.
  • Кран имеет стрелу с регулируемым вылетом и длинным гидравлическим цилиндром, обеспечивающим высокую скорость подъема.
  • Для безопасности оборудования и персонала кран также оснащен встроенным клапаном, который защищает от последствий перегрузки.

Цена – 46 916 рублей.

Кран гаражный г/п 1,1 т WN11 (AC Hydraulic A/S)

Кран гаражный г/п 1,1 т WN11 (AC Hydraulic A/S)Кран гаражный г/п 1,1 т WN11 (AC Hydraulic A/S)

Это гаражный кран WN11 с грузоподъемностью 1,1 тонны предназначен для европалет. При выдвижении стрелы грузоподъемность уменьшается. Так, в первом положении она составляет 1 100 кг, а в пятом – 700 кг.

Кран обладает следующими характеристиками:

  • Имеет промышленное исполнение с хромированным штоком поршня и поршнем насоса, обеспечивающим долговечность.
  • При любых условиях эксплуатации насос вращается на 360 градусов для максимальной эффективности.
  • Поперечина обладает большой грузоподъемностью даже в пятом положении.
  • Имеет встроенный защитный разгрузочный клапан.
  • Для обеспечения максимальной безопасности кран оснащен ручным высвобождением стойки при опускании.
  • Кран имеет достаточную ширину основания для использования с европоддонами.

Цена – 169 215 рублей.

Чтобы купить качественные и безопасные гаражные краны, необходимо соблюдать некоторые критерии. Оборудование различается в зависимости от предназначения и подходит для разнообразных целей. Путем внимательного исследования характеристик вы сможете выбрать нужное изделие. Надеемся, что эта статья поможет вам принять правильное решение.
