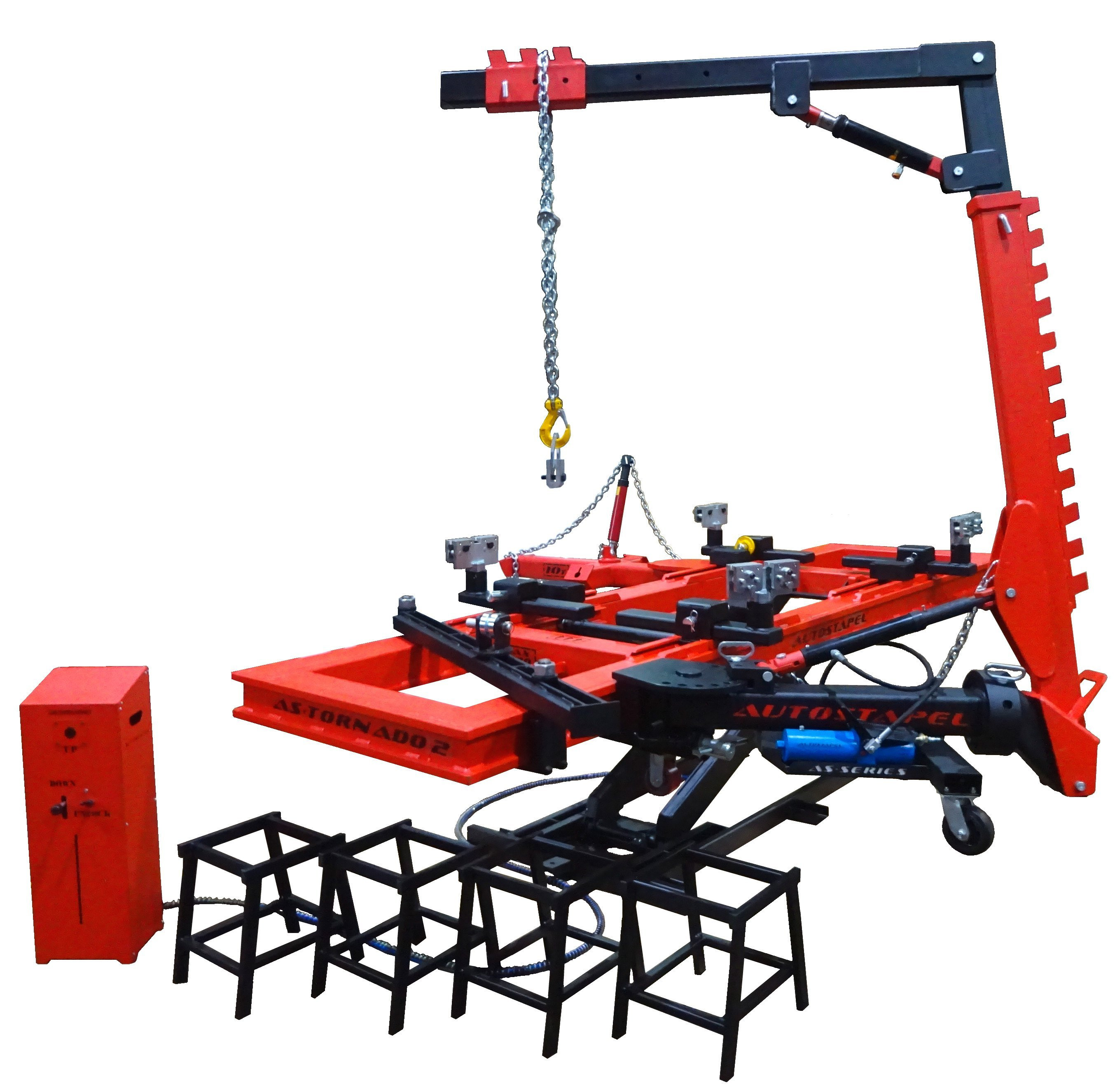

Описание AUTOSTAPEL AS - TORNADO 2
Жесткая конструкция двухкамерной рамы обладает повышенным запасом прочности и служит несущим элементом стапеля AS-TORNADO предопределяя его возможности и назначение. Проектируя раму мы стремились использовать весь накопленный опыт и потенциал теоретических знаний и практики. Рама стапеля AS-TORNADO может уверенно справиться с тяжелыми нагрузками и позволит Вам выполнять на нем работы любой степени сложности. Конструкция рамы отличается от аналогов и разработана с учетом опыта и пожеланий российских мастеров кузовного дела.

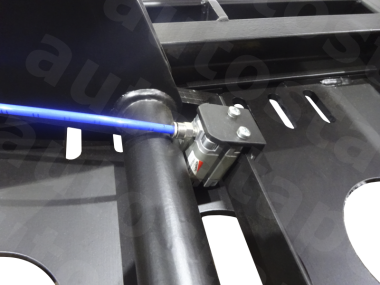

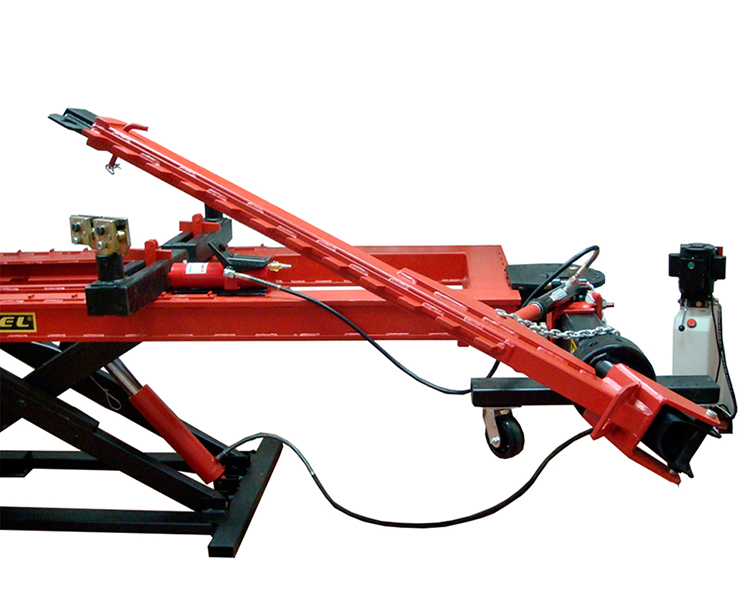

Встроенный в раму подъемник обеспечивает не только быструю установку на стапель, но и позволяет выполнять все необходимые арматурные и слесарные работы. Кроме того, процесс проведения вспомогательных зачистных и шпаклевочных работ приобретает для человека особую степень удобства и комфорта.
Стойки для крепления автомобиля имеют клиновую систему фиксации к раме и обеспечивают широкий диапазон позиционирования, что значительно ускоряет установку на стапель транспортных средств с разными габаритами, делая выполнение этой операции быстрой и удобной. Конструкция стоек не имеет аналогов и разработана с учетом опыта и пожеланий мастеров кузовного дела.

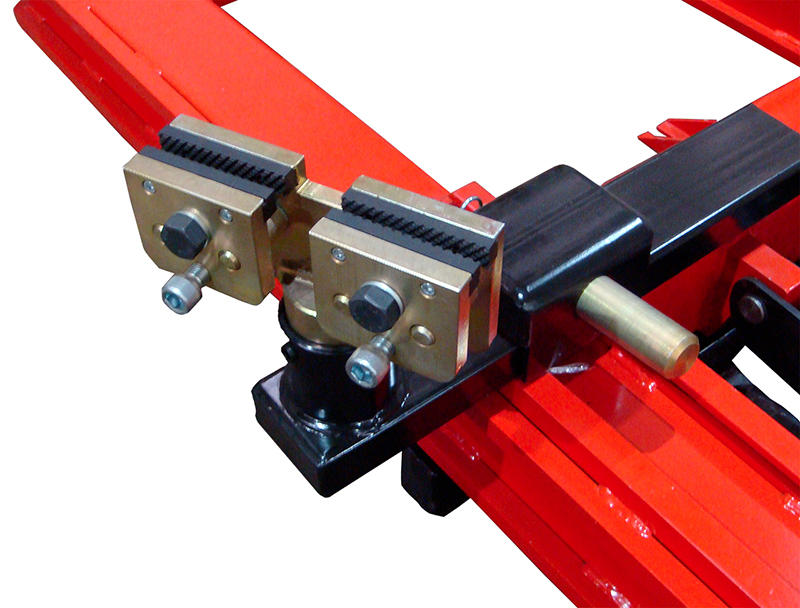

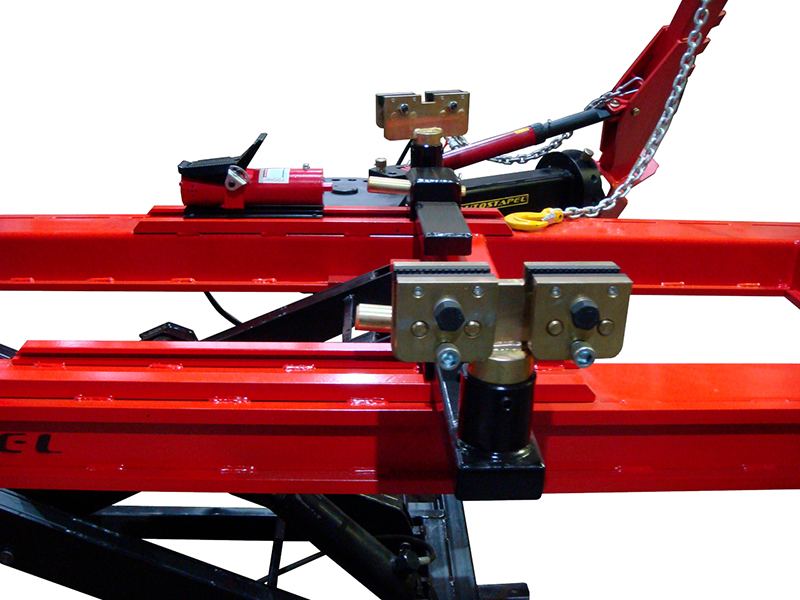

Усиленные зажимы за отбортовку порогов имеют оригинальную конструкцию разработанную с учетом устранения эффекта сползания и срыва. Узел сопряжения зажима со стойкой фиксации позволяет закрепить автомобиль с искривленной геометрией порогов не ограничивая дальнейших перемещений детали кузова в плоскости и одновременно удерживать его в момент исправления. Конструкция зажимов не имеет аналогов и разработана с учетом опыта и пожеланий российских мастеров кузовного дела.

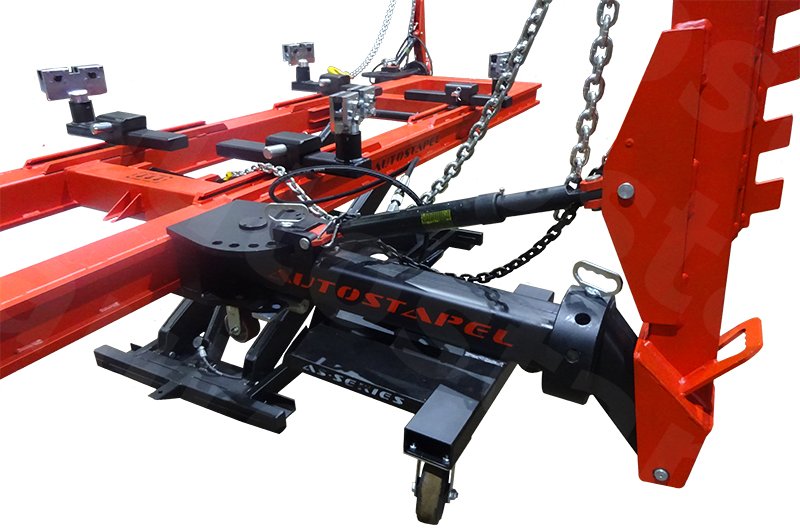

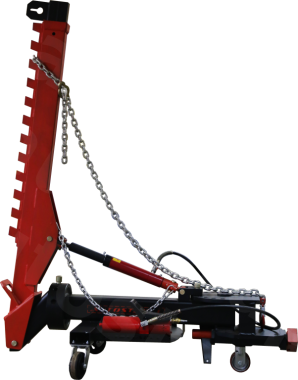

Силовое устройство является самым мощным и удобным инструментом среди одноклассников. Специально разработанная система шарниров наделяет этот агрегат свойствами движения руки человека и позволяет мастеру выбирать направление тяги с особой точностью. Одновременно с этим, данное устройство очень компактно и остается самым надежным в эксплуатации и простым в обращении оборудованием. Для удобства в передвижении по цеху и к месту работ, оно оснащено усиленными поворотными колесами. Фиксация к стапелю осуществляется одним клином в любой точке рамы. Прочная конструкция с помощью специальной оснастки позволяет использовать устройство для создания тяги вверх/вниз и толкающего усилия. Силовые устройства данного типа за годы эксплуатации достойно зарекомендовали себя в работе. Данная модель изготовлена в духе лучших образцов европейских производителей и дополнена разработками с учетом опыта и пожеланий мастеров кузовного дела.

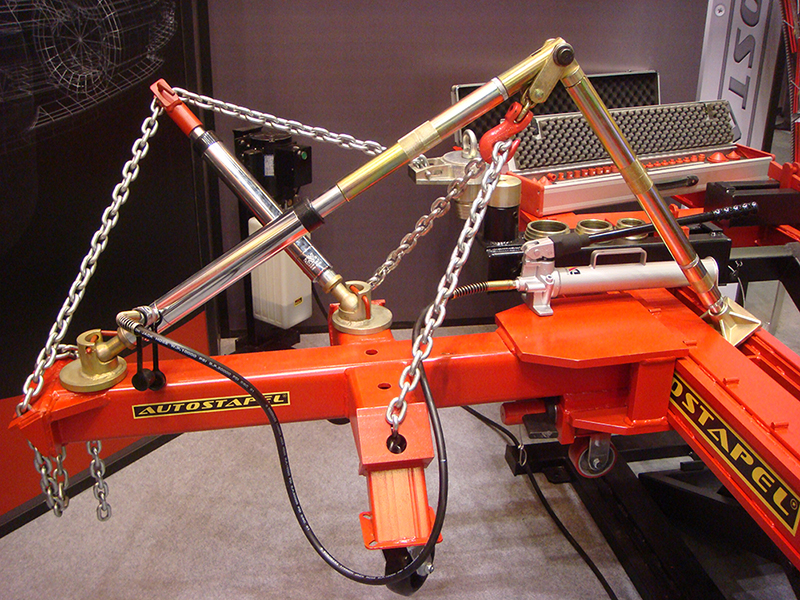

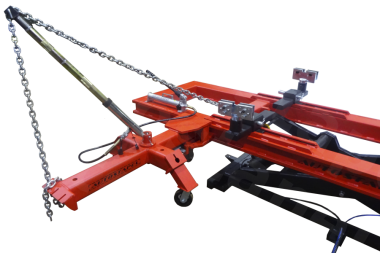

Силовое устройство векторного типа. В опытных руках станет грозным оружием в борьбе с самыми сложными перекосами. Не смотря, на кажущийся с первого взгляда простоватый вид, по своим возможностям это тяжелая артиллерия, главный калибр в линейке силовых устройств созданных когда-либо для оснащения рамных стапелей. Достоинства этого устройства не ограничиваются его компактностью и надежностью. Среди прочих достоинств можно отметить присущие только ему функции: создавать три направления тяги одновременно ― тянуть, толкать по Вашему выбору. С ним Вы можете регулировать силу тяги, тянуть вверх и вниз. Для удобства в передвижении по цеху и к месту работ, устройство оснащено усиленными поворотными колесами. Фиксация к стапелю осуществляется одним клином в любой точке рамы. Данная модель изготовлена и включена в линейку силовых устройств серии AS с учетом пожеланий российских мастеров кузовного дела.
В комплект стенда AS-TORNADO-2 входит:

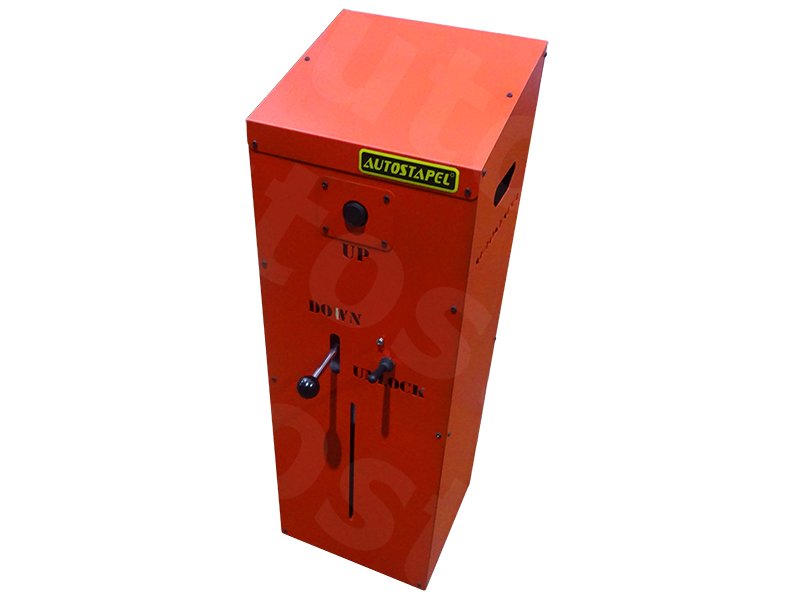

— подъёмное устройство с электрогидравлической насосной станцией, рукав гидравлический 4м, Грузоподъёмность 3.5т, максимальная высота подъёма 1,6м
— силовое устройство с телескопическим удлиннителем, тяговое усилие10 т.
— силовое устройство векторного типа, усилие10 т.
— комплект для создания толкающего усилия
— Набор для правки кузовов. 15 предметов. 10 т. 2 шт.
— Обратный гидроцилиндр 10 т
— пневмогидравлический насос
— зажимы за отбортовку порогов (240мм) 4шт.
— комплект для вытягивания чашек MсPherson
— большой захват для труднодоступных мест
— устройство для тяги вверх, гидроцилиндр 10 т.
— балка для тяги вниз
— телескопическая измерительная линейка с набором адаптеров
— Тележка для неисправных осей автомобилей.г/п 1320 кг
— тумбы установочные
— лапы подъёмного ус-ва для стендов серии AS
— Крюк для вытягивания.Тяговое усилие, 20 т.
— зажим для вытягивания с короткими губками
— большой зажим. Тяговое усилие 5 т.
— зажим кузовной profi 2
— ударное вытяжное устройство с зубцами
— квадратный захват комбинированный
— цепь 2,5 м — 2шт.
— захват цепи
— фиксатор цепи
— фиксатор цепи двойной
— тяговый крюк — 2шт.
