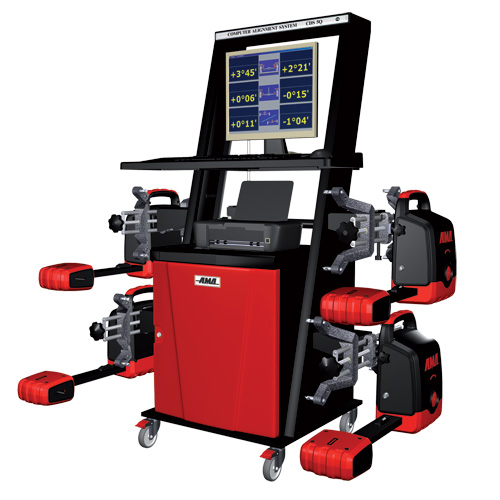

Описание АМД КДС-5К (6х4)
Стенд сход развал КДС-5К (6x4) - для контроля и регулировки углов установки колес легковых автомобилей с диаметром дисков 10-22"), 6 горизонтальных датчика, 4 измерительных блока с кордовой связью.
Классическая компьютерная диагностическая система (стенд) сход-развал КДС-5К®, использующая датчики с кордовой связью.
Каждый из датчиков содержит схемы компенсации температурных погрешностей во всем рабочем диапазоне температур.
В соединительных кабелях применяются разъемы немецкой фирмы Binder, которые обеспечивают надежное соединение и малое проходное сопротивление.
Для исключения возможности выхода из строя каскадов интерфейсов связи при нештатных ситуациях, вызванных обрывом кабелей, внедрены схемно-технические решения, обеспечивающие надежную защиту этих каскадов.
Проводная связь задних измерительных блоков с компьютером проходит через передние блоки, что резко уменьшает их длину и, соответственно, вероятность их обрыва.
Стенды КДС-5К выпускаются: (6 горизонтальных датчиков; 6x4)
Технические особенности КДС-5К 6х4
- измеряет углы развала-схождения с точностью до 1`, цифровая обработка данных
- калибровочное устройство включено в состав базовой комплектации
- для автомобилей с диаметром дисков от 12 до 22 дюймов
- встроенная База данных автомобилей включает информацию по моделям, выпущенным за последние 25 и более лет. Это несколько десятков тысяч моделей, в том числе – с правым рулём.
- база данных автомобилей изначально построена с учётом особенностей российского автомобильного рынка.
- периодическое бесплатное обновление базы данных
- возможность самостоятельного пополнения базы данных пользователем
- автоматическое пополнение базы данных клиентов, полно-информационная распечатка данных до и после регулировки
- мощная схемная и 3D-анимационная поддержка по узлам регулировки, встроенная инструкция по эксплуатации. Загрузить примеры 3D-подсказок:
- программное обеспечение интегрировано в лицензионную среду MS Windows XP
- в комплекте поставки - восстанавливающий программный диск на случай переустановки ПО
- простая трехточечная компенсация биений дисков
- функция измерения кастера в реальном времени
- возможность регулировки автомобиля с вывешенными колёсами
- эргономичная минимизированная проводная связь: задние головки соединены с передними, передние – с компьютером (к компьютеру идут 2 кабеля, а не 4, что уменьшает вероятность отказов и поломок)
- возможность компенсации негоризонтальности площадки,
- многие другие возможности
Комплект поставки:
|
Наименование |
Кол-во |
6x4 |
|
Измерительный блок передний |
2 |
+ |
|
Измерительный блок задний |
2 |
+ |
|
Измерительный блок задний (для замкнутого контура) |
2 |
- |
|
Захват 12”-22” |
4 |
+ |
|
Мобильная стойка «Комфорт» |
1 |
+ |
|
Калибровочное устройство |
1 |
+ |
|
Персональный компьютер на базе Pentium IV со встроенным блоком электроники |
1 |
+ |
|
Лицензионная ОС Windows XP / 7 |
1 |
+ |
|
Программно-математическое обеспечение АМД, версия 3.2.0.0.12 |
1 |
+ |
|
Программно-математическое обеспечение АМД, версия 3.2.0.0.14 |
1 |
- |
|
Восстанавливающий компакт-диск для переустановки ПМО |
1 |
+ |
|
Монитор 17” |
1 |
+ |
|
Принтер цветной |
1 |
+ |
|
Клавиатура |
1 |
+ |
|
Манипулятор «мышь» |
1 |
+ |
|
Пульт дистанционного управления с фотоприёмником |
1 |
+ |
|
Стопор руля |
1 |
+ |
|
Упор для тормоза |
1 |
+ |
|
Платформа поворотная передняя |
2 |
+ |
|
Кабель передний (6м) |
2 |
+ |
|
Кабель задний (4м) |
2 |
+ |
|
Платформа сдвижная (задняя) |
2 |
+ (опция) |
|
Комплект стяжек |
1 |
+ |
|
Фильтр-разветвитель «PILOT» |
1 |
+ |
|
Инструкция по эксплуатации |
1 |
+ |
|
Инструкция по сборке |
1 |
+ |
|
Методика поверки |
1 |
+ |
|
Сертификат утверждения типа средств измерений |
1 |
+ |
|
Сертификат соответствия |
1 |
+ |
|
Тара |
6 |
+ |
