Описание Nordberg Automotive C804 (5005)

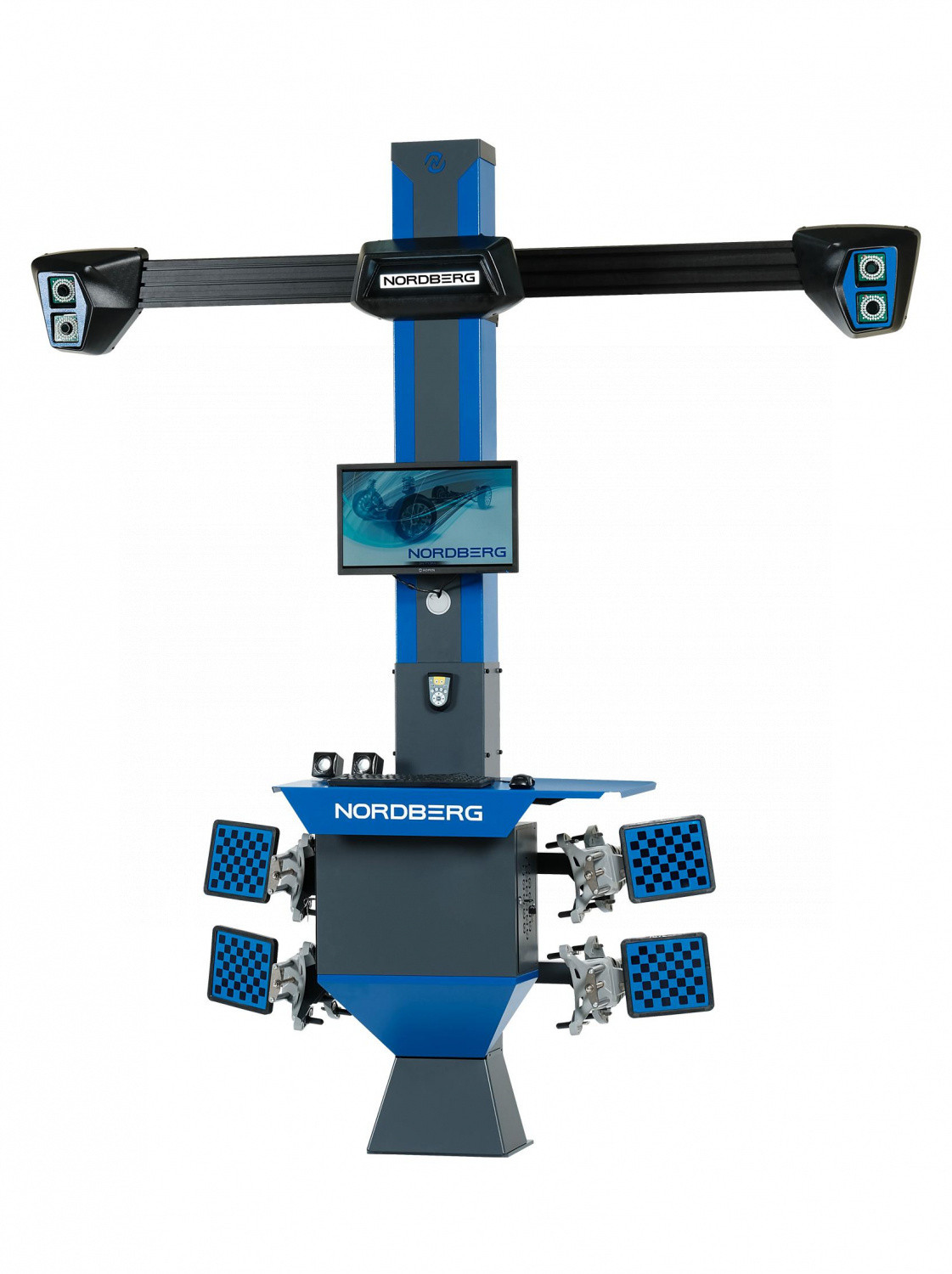

Стенд сход-развал с четыремя камерами NORDBERG C804 – быстрый, простой и надежный стенд с технологией 3D на ОС WINDOWS.
Подходит для установки на подъемник и яму.
ФУНКЦИОНАЛ
Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.
ПРЕИМУЩЕСТВА
- База данных включает более чем 40000 автомобилей.
- Постоянно обновляемое ПО + обновление базы самим пользователем.
- Новая версия программного обеспечения значительно повысила быстродействие системы и устранила возникавшие ошибки.
- Процессор Intel Core i7 обеспечивает максимальную скорость работы.

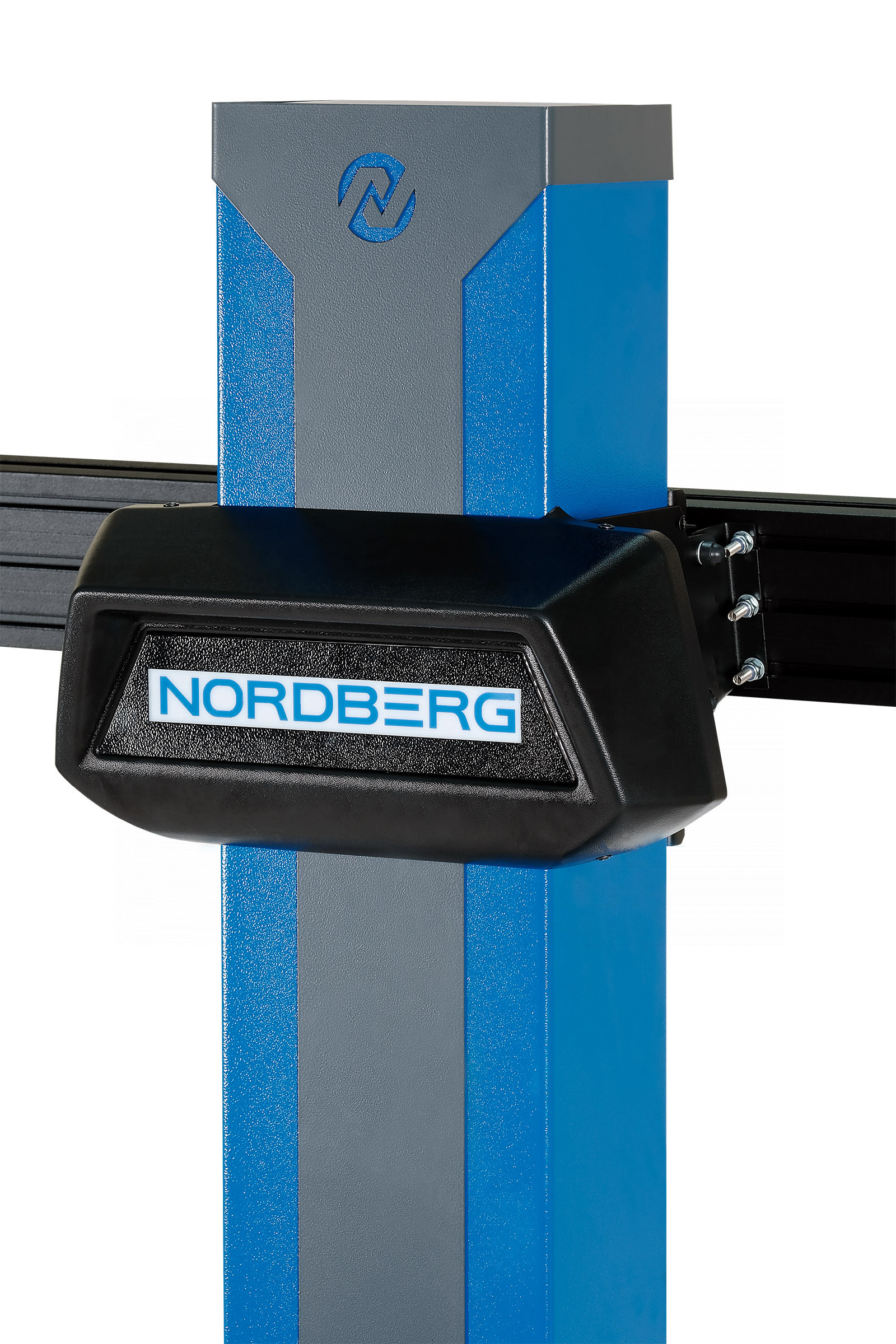

- Монитор компьютер и принтер в одном блоке с колонной надежно зафиксированы. Благодаря этому вероятность повредить их меньше, в отличие от моделей сход-развала на тележке.
- Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.

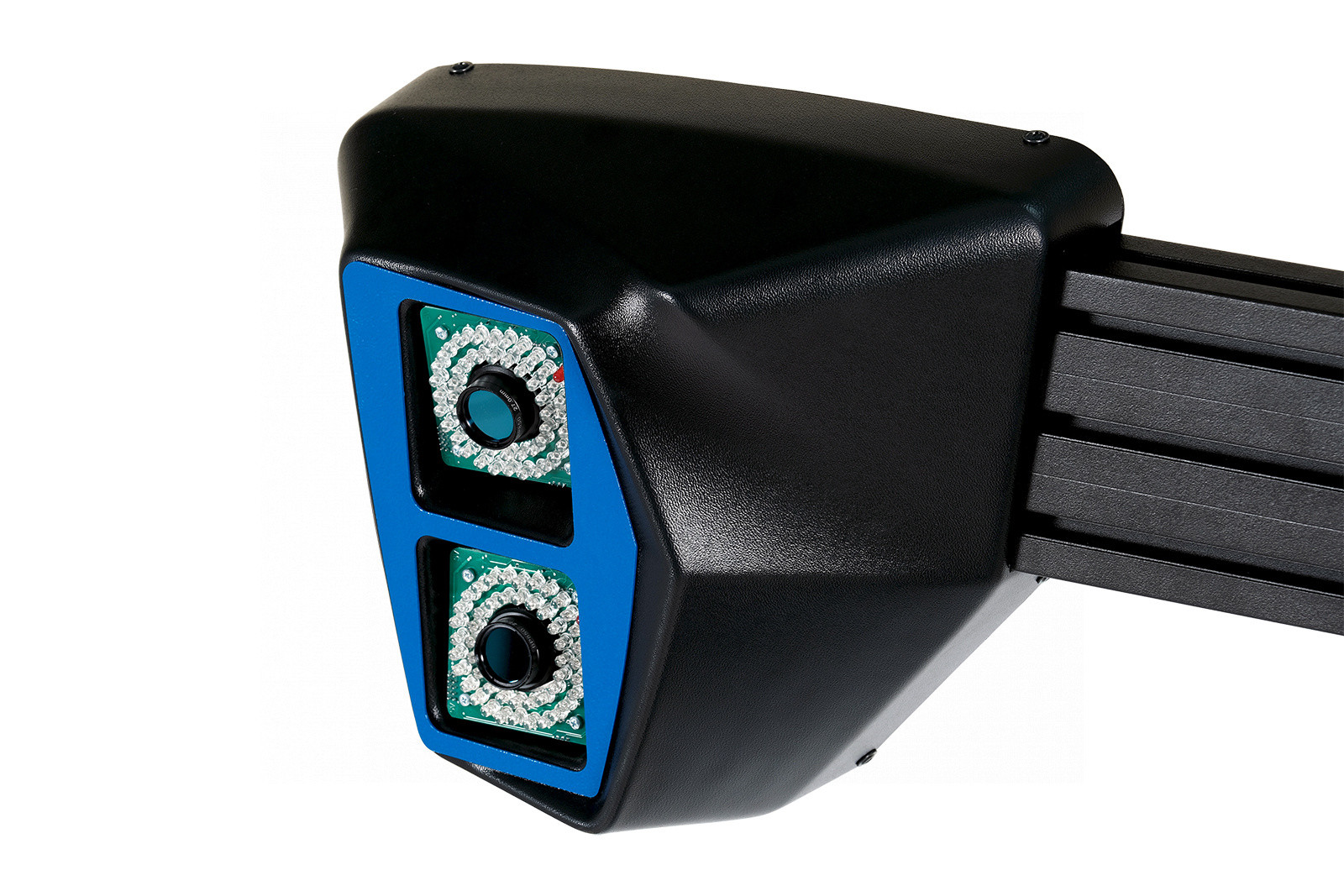

- Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.. Автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°.
- Четыре 4-точечных колесных адаптера 12...24".
- Управление большинством функций посредством всего двух клавиш.
- Простой доступ в программе ко всем измеряемым параметрам.
- Измерения максимального угла поворота колес без электронных поворотных кругов.

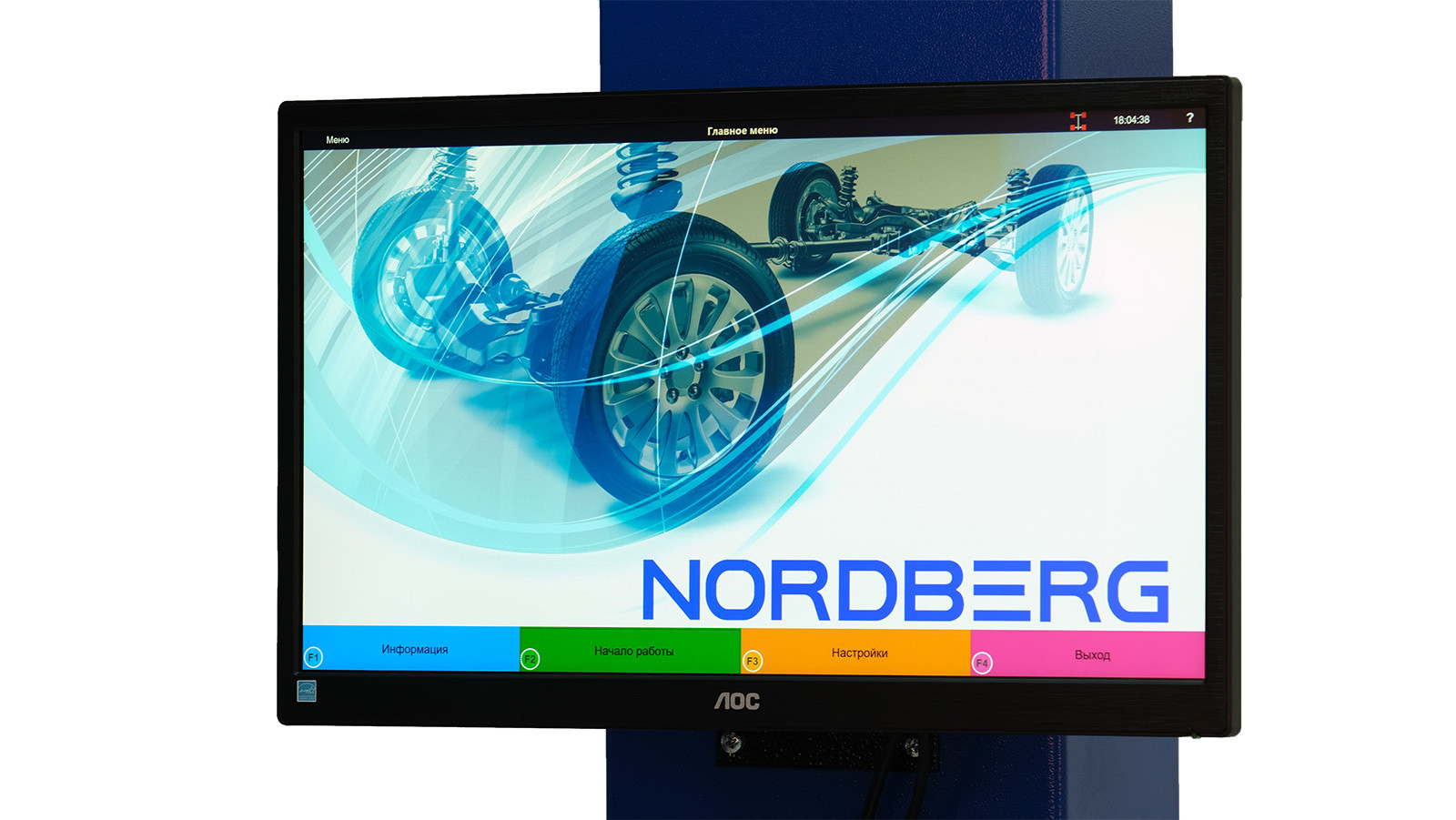

- Графическое отображение на мониторе измеренных значений.
- Можно работать с автомобилями, для которых требуется ввод высоты посадки.
- Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
- Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
- Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
- Набор для крепления колесных адаптеров и мишеней к колонне для хранения.
- Модель предназначена для подъемников.
- Обновленные камеры получили новые сенсоры для еще большего контроля точности.
- Увеличено время работы и дальность сигнала радиопульта.
- Двухкамерные стенды получили светодиодные подсказки при проведении процедуры измерений.
- Не требуется перестановка балки по высоте, зона охвата камер регулируется поворотным кронштейном.
КОМПЛЕКТАЦИЯ

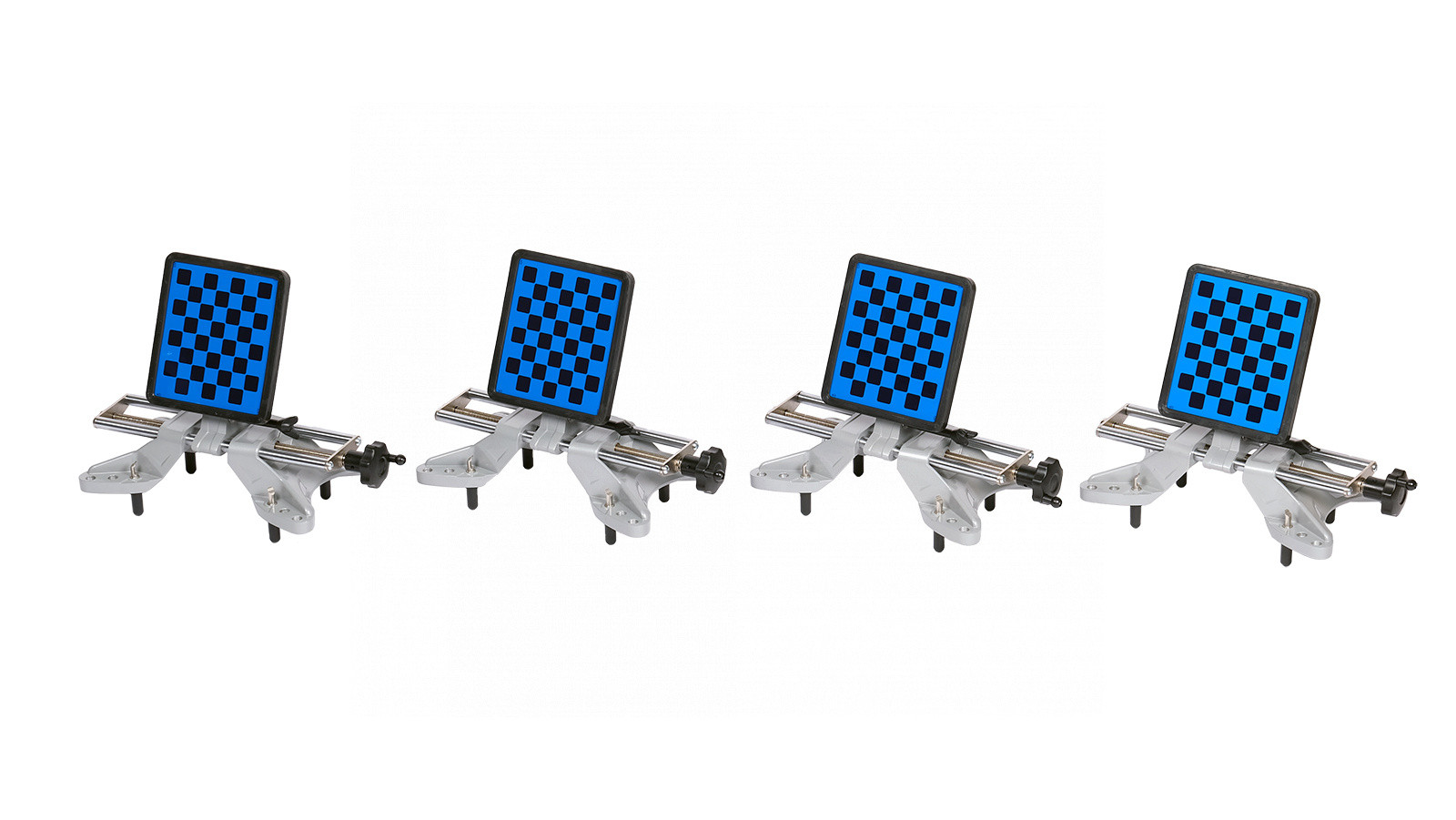

- 1. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
- 2. ПО с базой данных

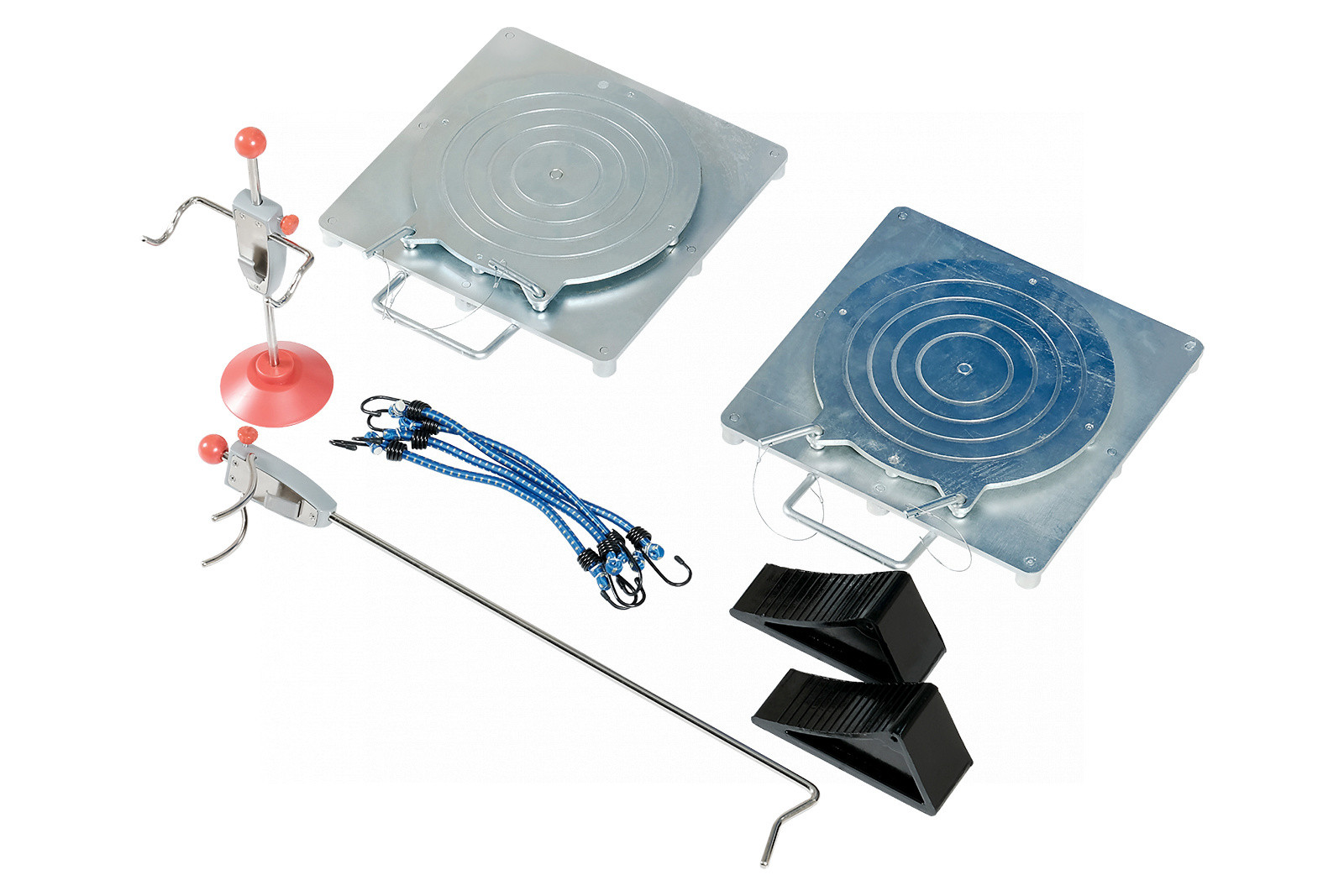

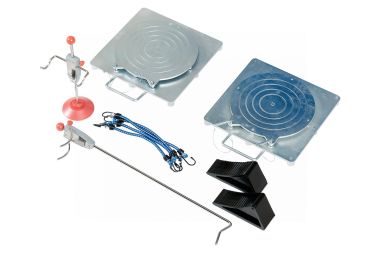

- 4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
- 5. Фиксатор руля
- 6. Фиксатор педали тормоза
- 7. Кронштейны для крепления мишеней к колонне
- 8. Компьютер (ПК), монитор, принтер, клавиатура и мышь
- 9. Радиопульт
- 10. Инструкция по эксплуатации
Использования стенда сход-развал NORDBERG C804 повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.
Наименование параметра | Диапазон измерений | Максимальная погрешность измерений | Средняя статистическая погрешность |
Углы установки передних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
Максимальный угол поворота колес | ±45º | ±10' | ±5' |
Углы установки задних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
Углы индивидуального схождения колес задней оси | ±2,5º | ±3' | ±2' |
Углы симметрии | |||
Угол смещения передней оси | ±2,5º | ±3' | ±2' |
Угол смещения задней оси | ±2,5º | ±3' | ±2' |
Угол движения | ±2,5º | ±3' | ±2' |
Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
