Стенд сход-развал ТехноВектор 5 модель 5216 R PRRC

Описание ТехноВектор 5216 R PRRC

ТЕХНОВЕКТОР 5
стенд с инфракрасной связью

Выразительный вид - результат поиска стилевых решений на тему автомобильного дизайна, который характеризуется кинетическими формообразующими кривыми.

Кинетический дизайн - это визуализация присущих автомобилям динамических качеств.

Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.

Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения.

Модификации прибора 5216 R PRRC – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов.

Связь между измерительными блоками - инфракрасная.

Измерительные блоки подключаются к компьютеру с использованием WiFi.

Данная модификация стенда поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.

Функция PRRC позволяет производить процедуру 'Компенсация' прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

ТехноВектор, модификации 5214N, 5214N R, 5216, 5216 R предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

• для передней и задней оси:
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей *.

для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории « замкнутый контур »

Комплект поставки:

• Колесные адаптеры ТехноВектор
  • Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
  • На адаптеры крепятся измерительные блоки (ТехноВектор 4, ТехноВектор 5) или мишени с градиентным рисунком (стенды с технологией 3D).
• Компьютер для стендов ТехноВектор
  • Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.
  • На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.
• Комплект поворотных платформ для стенда сход-развал
  • Комплект поворотных платформ используется при выполнении работ на стендах сход-развал ТехноВектор 4 и ТехноВектор5 для поперечной разгрузки передних колес автомобиля.
  • Габаритные размеры платформы: 375х365х50мм.
  • Грузоподъемность одной платформы: 600 кг.
  • Вес одной платформы: 12 кг.
• Пульт дистанционного управления ТехноВектор
  • Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
  • На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
  • Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.
• Стопор руля и упор для тормоза
  • Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
  • Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".
• Калибровочное устройство для ТехноВектор 5
  • Калибровочное устройство ТехноВектор 5 представляет собой шасси с креплениями для измерительных блоков и позволяет проводить контроль и калибровку показаний датчиков самостоятельно, не прибегая к услугам сервисного центра.
  • Пошаговая процедура, интегрированная в программе, направляет действия оператора.

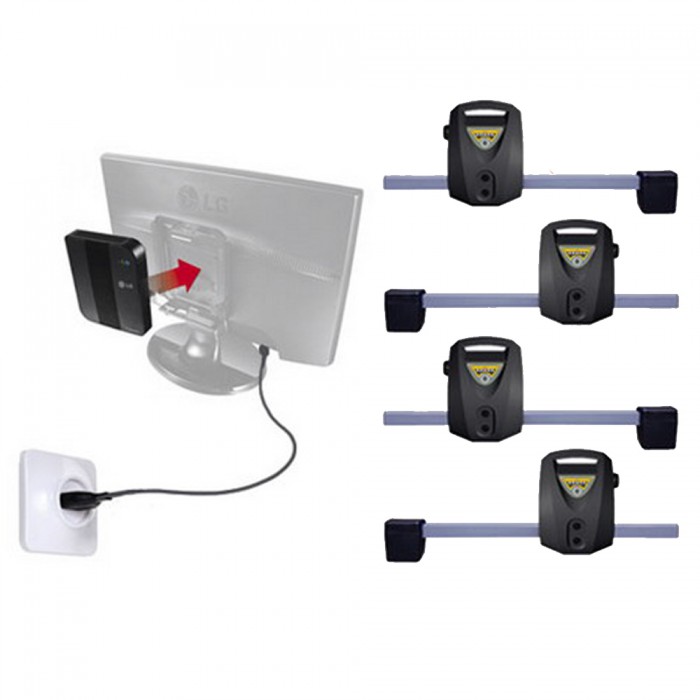

• Измерительные блоки
  • Измерительные блоки нового образца с электронными уровнями, пленочной сенсорной панелью управления. Различаются количеством датчиков измерения углов, для различный моделей стендов, а также наличие или отсутствие функции PRRC.

Габариты и транспортировка

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:

Вес БРУТТО : 130.8 кг.

Объем: 0.51 m3
