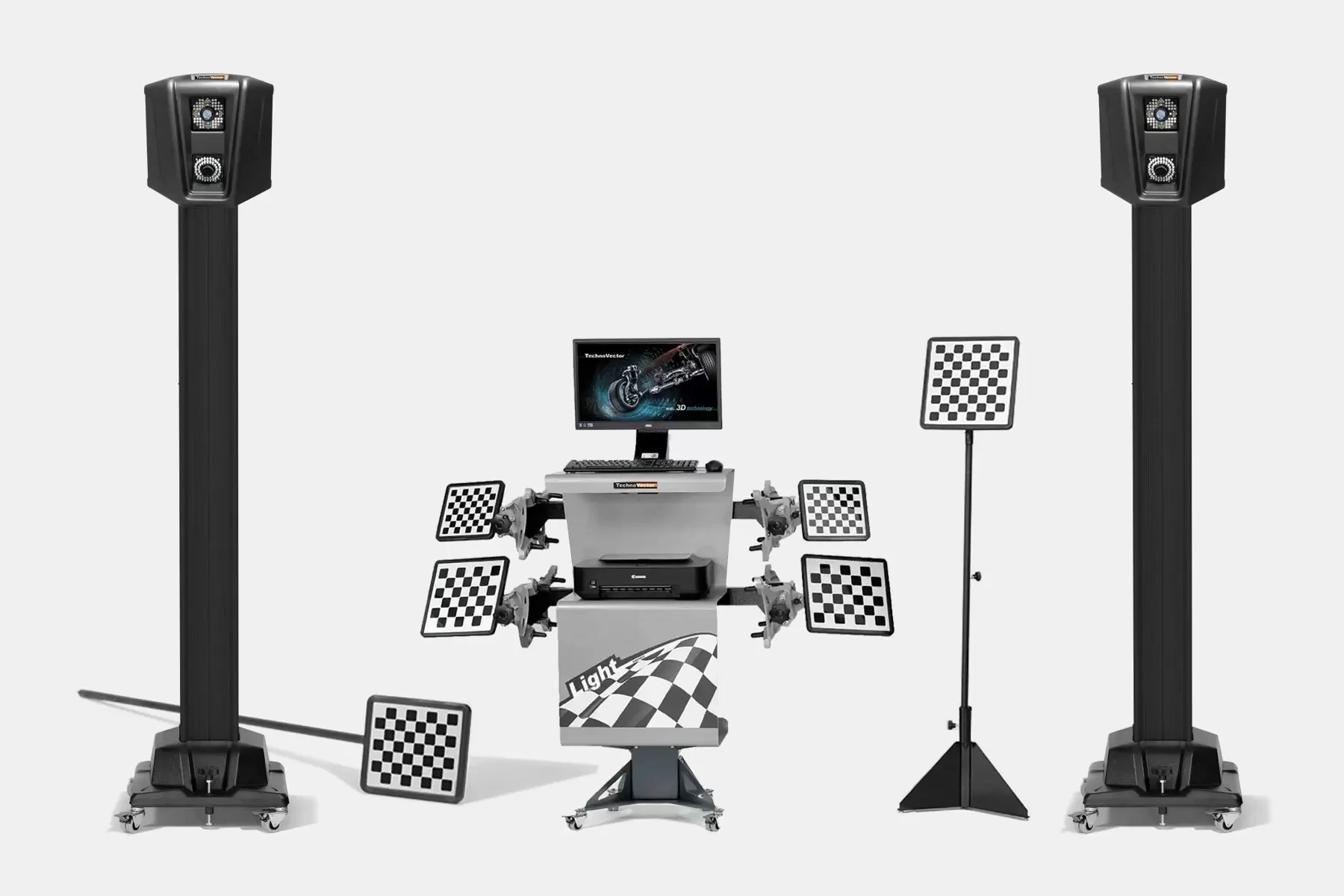

Описание ТехноВектор 7204 HT MC2 (ст.арт. 7204 HT MC)
ТЕХНОВЕКТОР 7
с технологиями 3D для грузовых автомобилей
Стенды ТехноВектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.

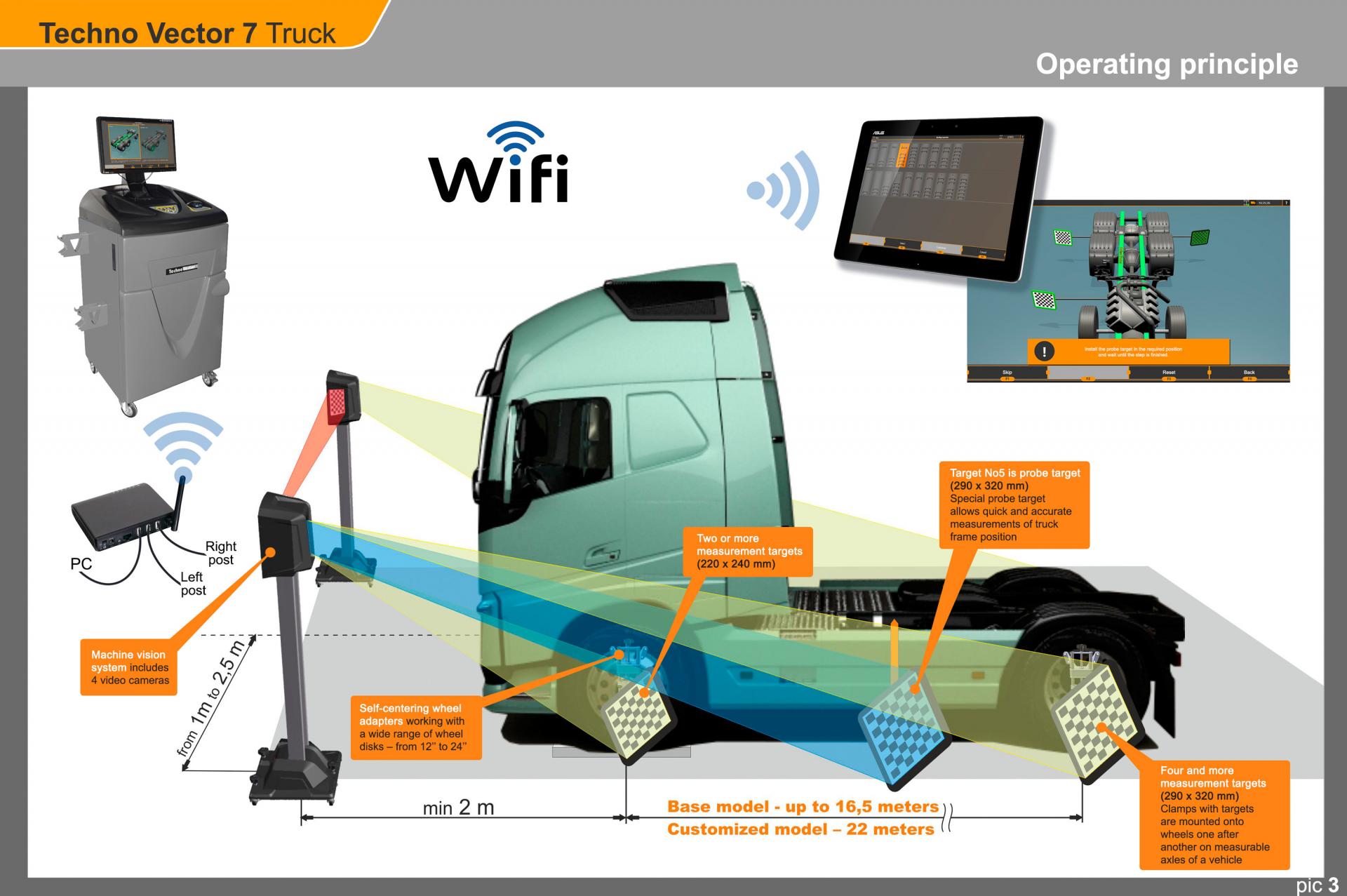

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

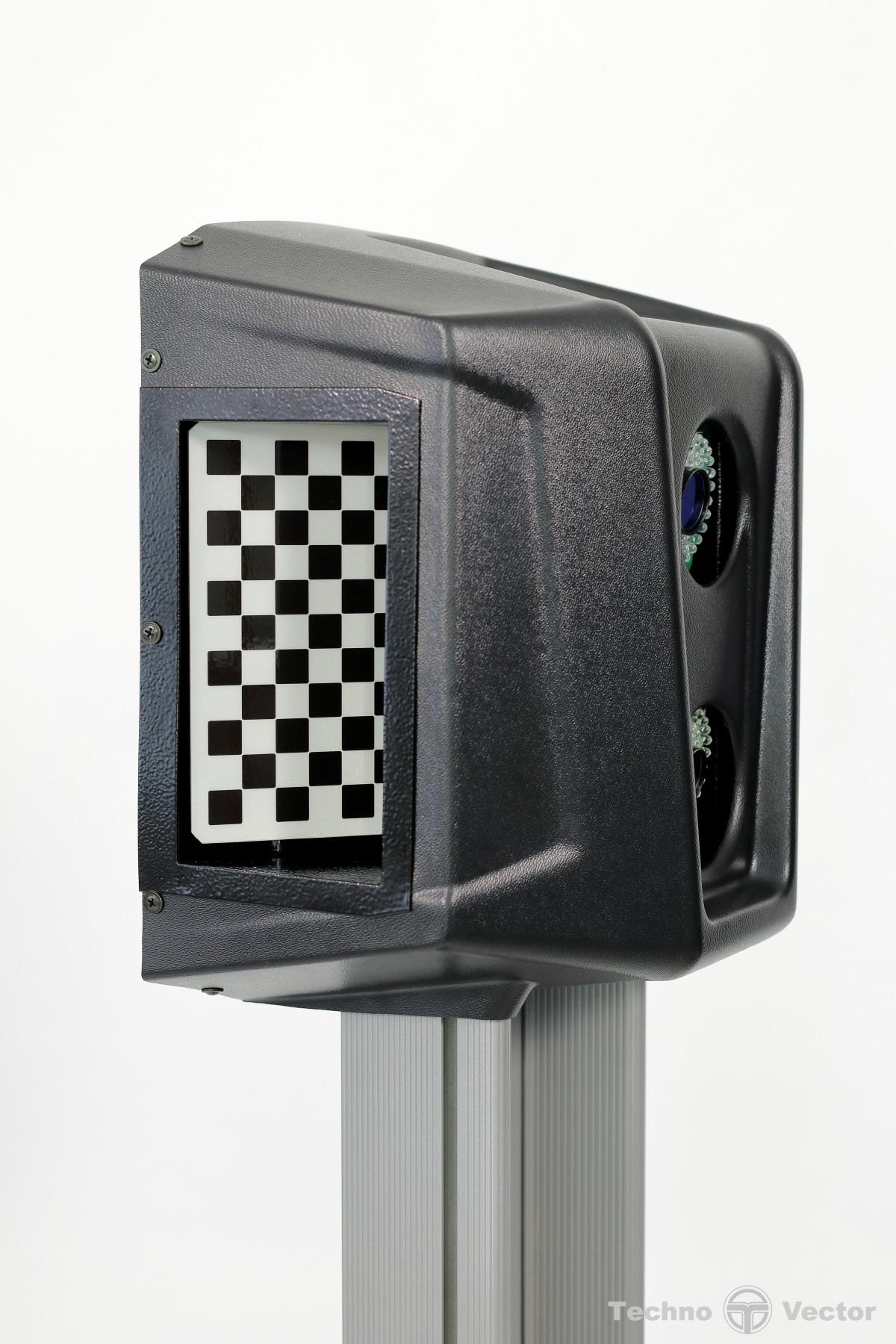

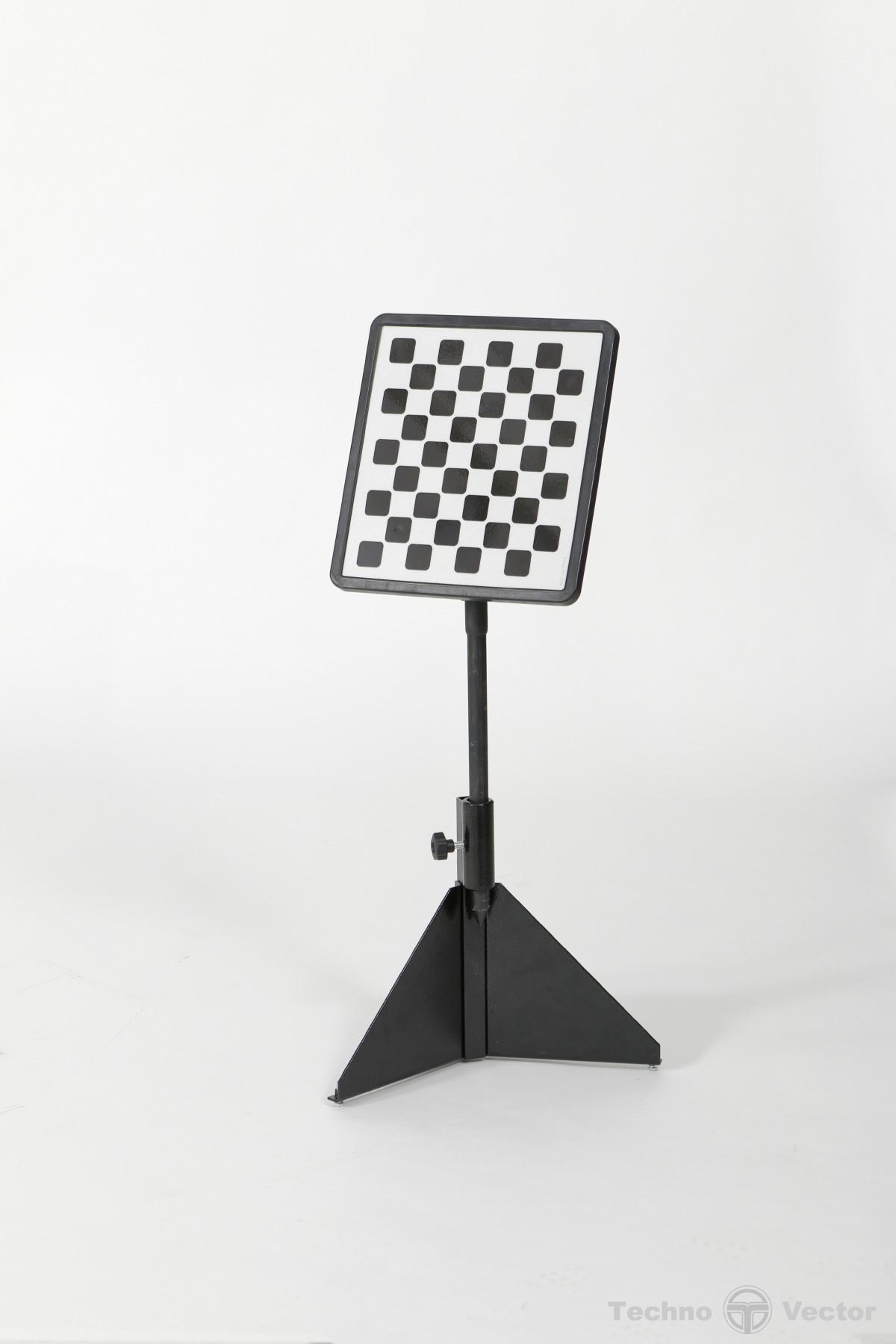

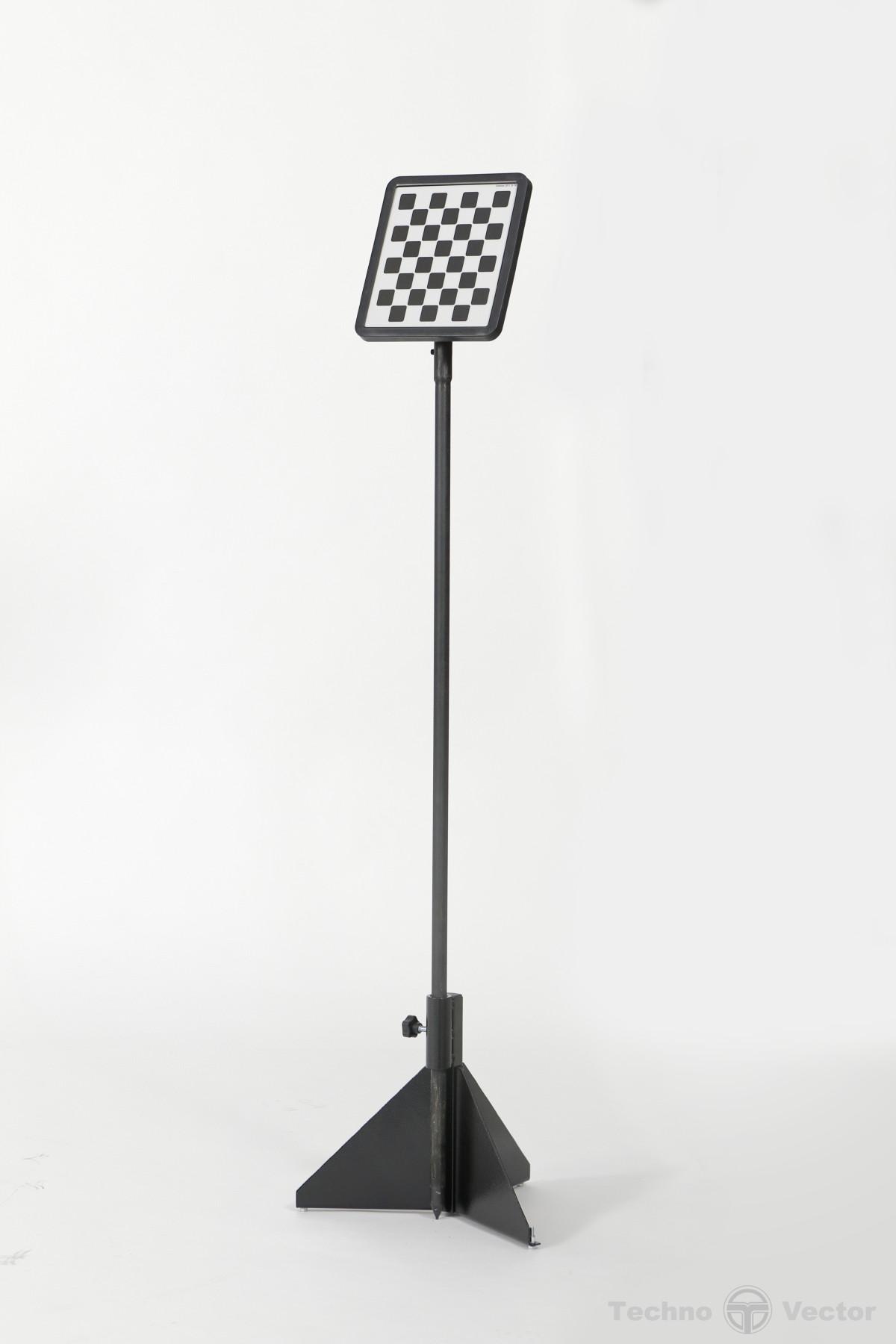

Мобильное исполнение c дополнительной камерой и мишенью для вычисления
взаимного положения блоков камер относительно друг друга
- Свободное перемещение между рабочими местами автосервиса
- Позволяет освободить рабочее место перемещением стенда на место хранения
- Не требуется калибровка после перемещения
- Обеспечивается сквозной проезд грузовых автомобилей
- Отсутствуют провода передачи данных
- Интеллектуальная система энергосбережения и аккумуляторы повышенной емкости обеспечивают до 10 часов непрерывной автономной работы камер
- Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7
- Возможен сквозной проезд, подача задним ходом
- Возможность использовать совместно с планшетом с предустановленным ПО TechnoVector Assistant, что позволяет удаленно управлять ПО Вектор, делать фото и прикреплять их к заказу. Отдельный экран для режима регулировки позволяет проводить процедуру без необходимости постоянно сверяться с показаниями на экране монитора
В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.
Техно Вектор 7 TRUCK — серебряный призер A Design Award!
Стенд схода-развала Техно Вектор 7 TRUCK с 3D-технологией получил премию «A’ Design Award & Competition» 2016-17. Жюри отметило его в номинации «Инженерное и техническое проектирование», присудив серебряную награду. A Design Award — одна из самых престижных в мире премий в дизайнерской сфере. В конкурсе участвовали 1958 претендентов из 98 государств, всего рассматривалось 97 номинаций в разных дисциплинах дизайна. Премия A Design Award символизирует профессионализм, мастерство, новаторский подход к разработкам.
Комплект поставки:
| Система машинного зрения | 1 |
| Компьютерная стойка | 1 |
| Электронный блок | 1 |
| Мишени с градиентным рисунком | 4/8* |
| Самоцентрирующийся колесный адаптер (захват) | 4/8* |
| Стопор руля | 1 |
| Упор для тормоза | 1 |
| Поворотная платформа | 2 |
| Приемник пульта дистанционного управления | 1 |
| Пульт дистанционного управления | 1 |
| Руководство по эксплуатации | 1 |
| Мишень-щуп | 2** |
* - для стендов серии HT S
** - для стендов V 7204 HT, T 7204 HT, 7204 HT - 1 шт.
В зависимости от модели, стенды могут дополнительно комплектоваться калибровочным щупом или референсным валом.
- Стенды содержат следующие основные элементы:
- Стенды содержат следующие основные элементы:

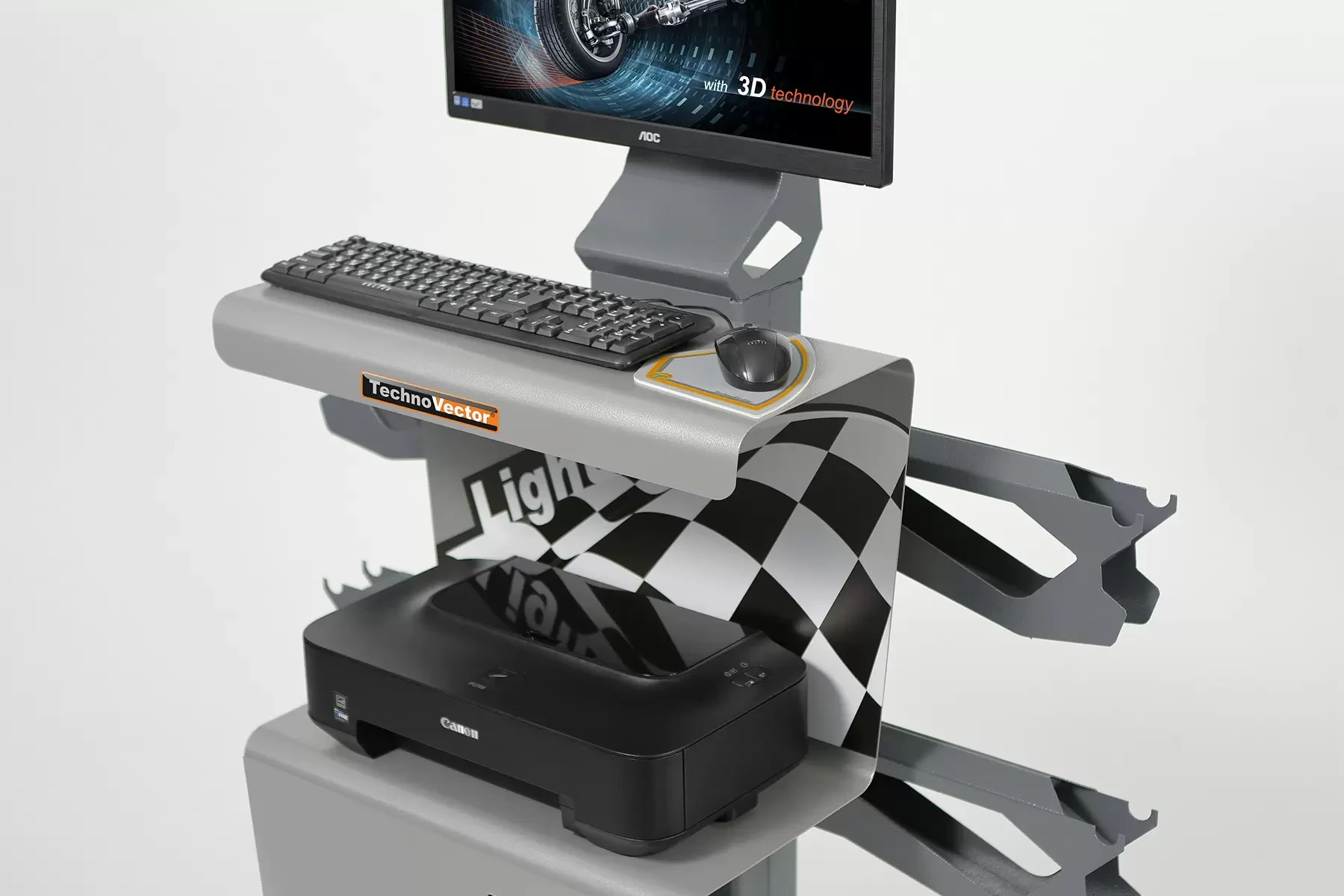

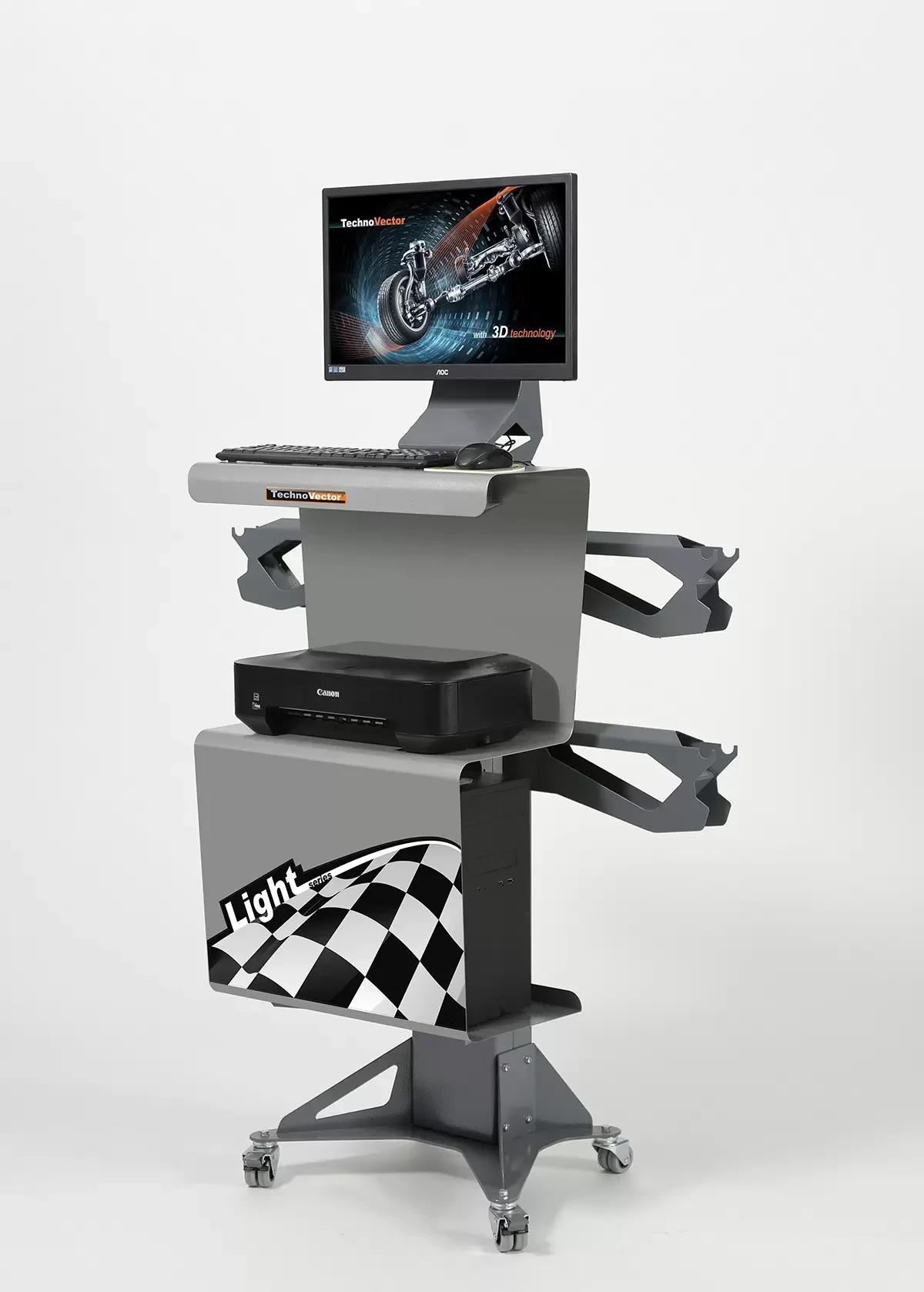

- Компьютерная стойка
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- беспроводной пульт управления;
- современный, высокопроизводительный процессор;
- цветной широкоформатный монитор;
- программное обеспечение ТехноВектор с трехмерной визуализацией.
- Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24” (до 28" для серии HTS)
4. Мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
- плоских мишеней с градиентным рисунком, покрытым защитным слоем;
- прочного ударо-защищенного корпуса.

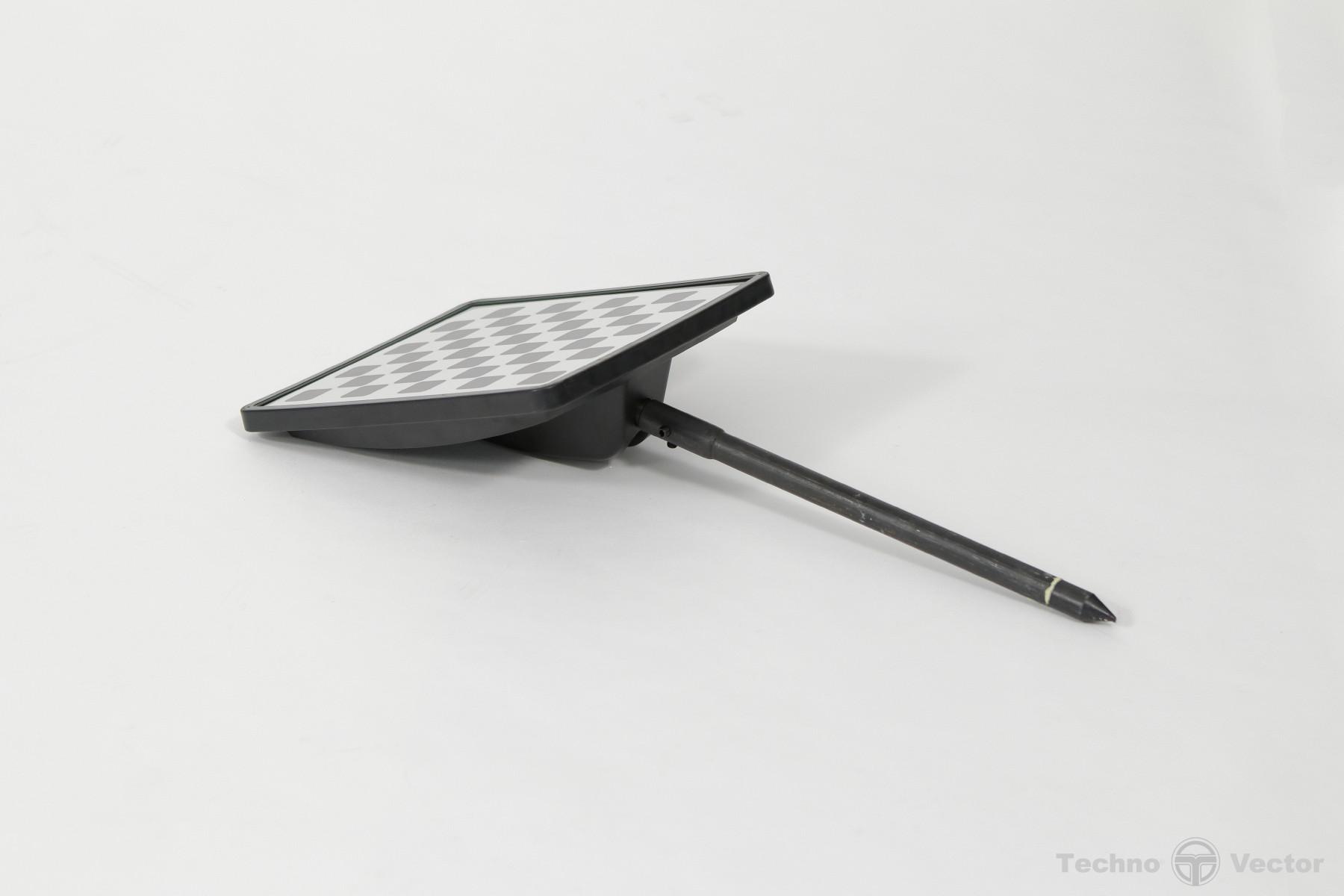

5. Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

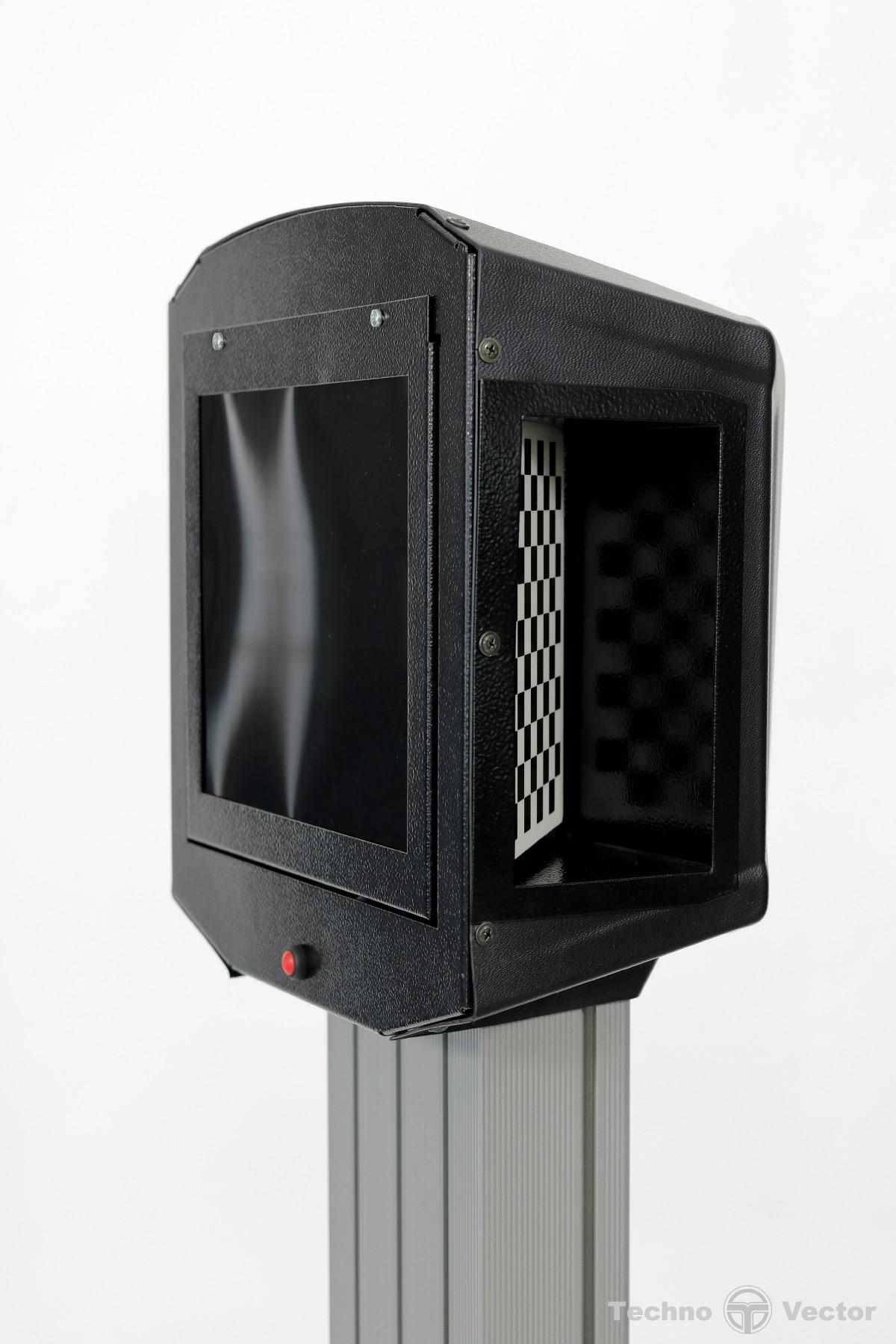

6. Система машинного зрения

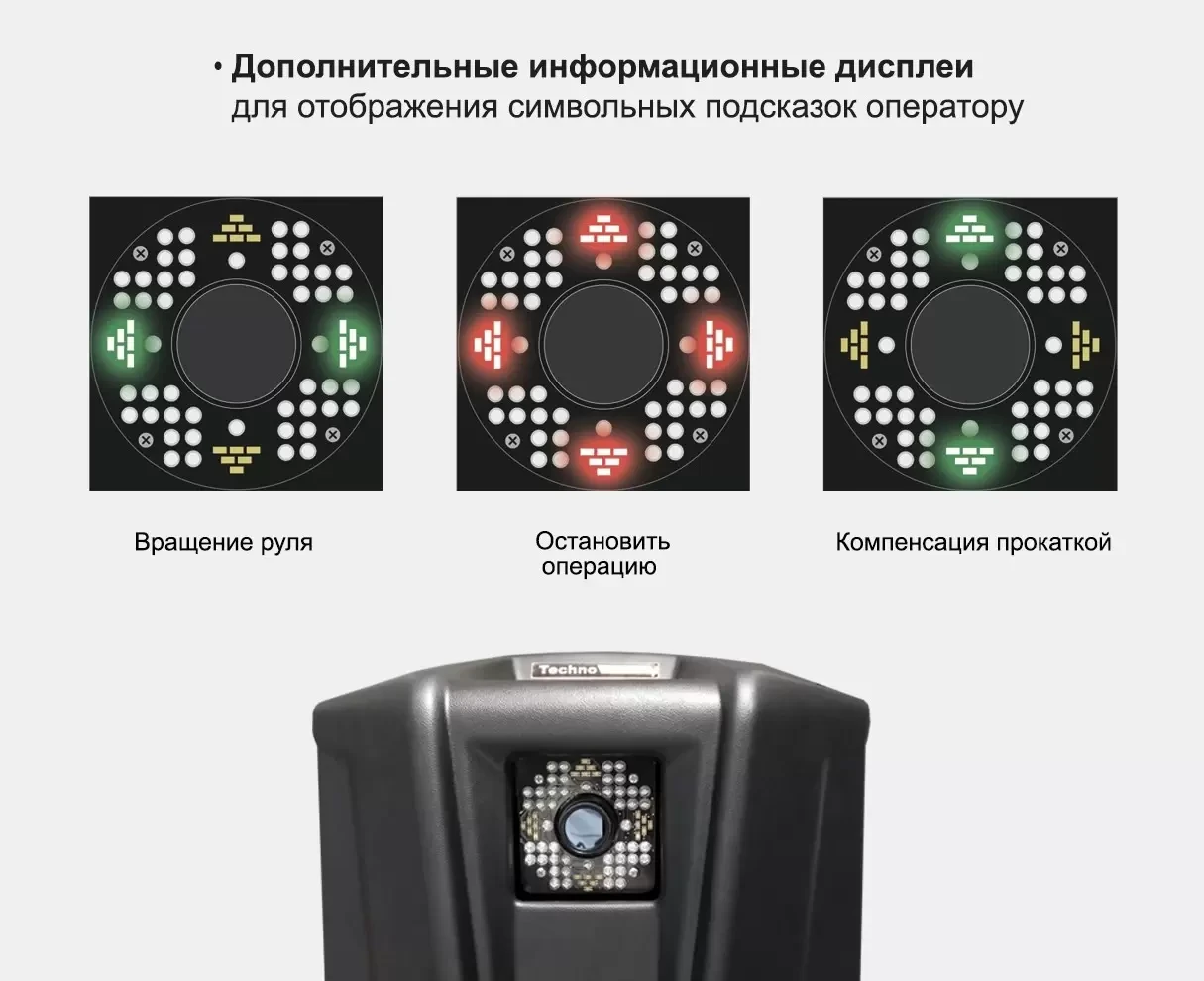

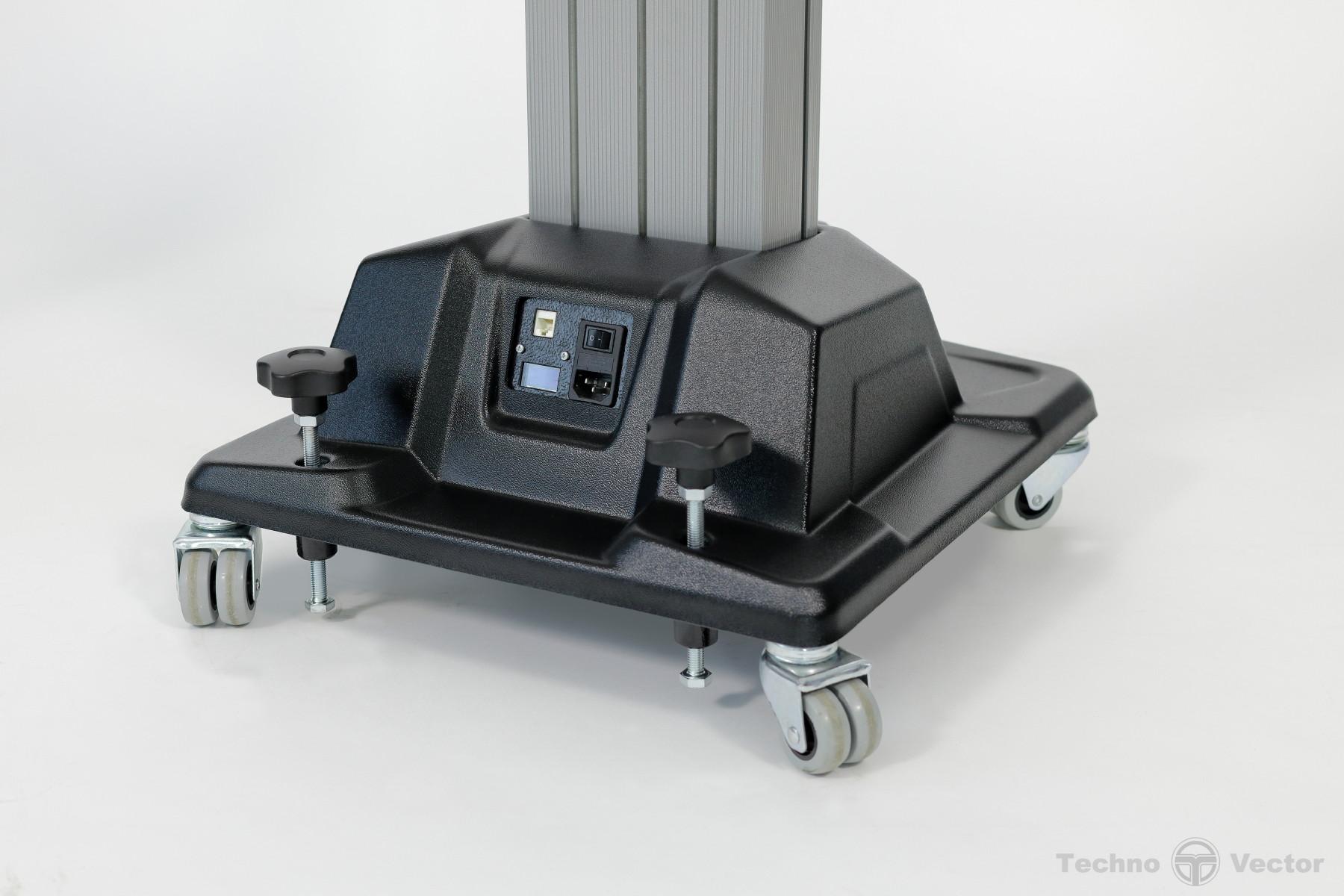

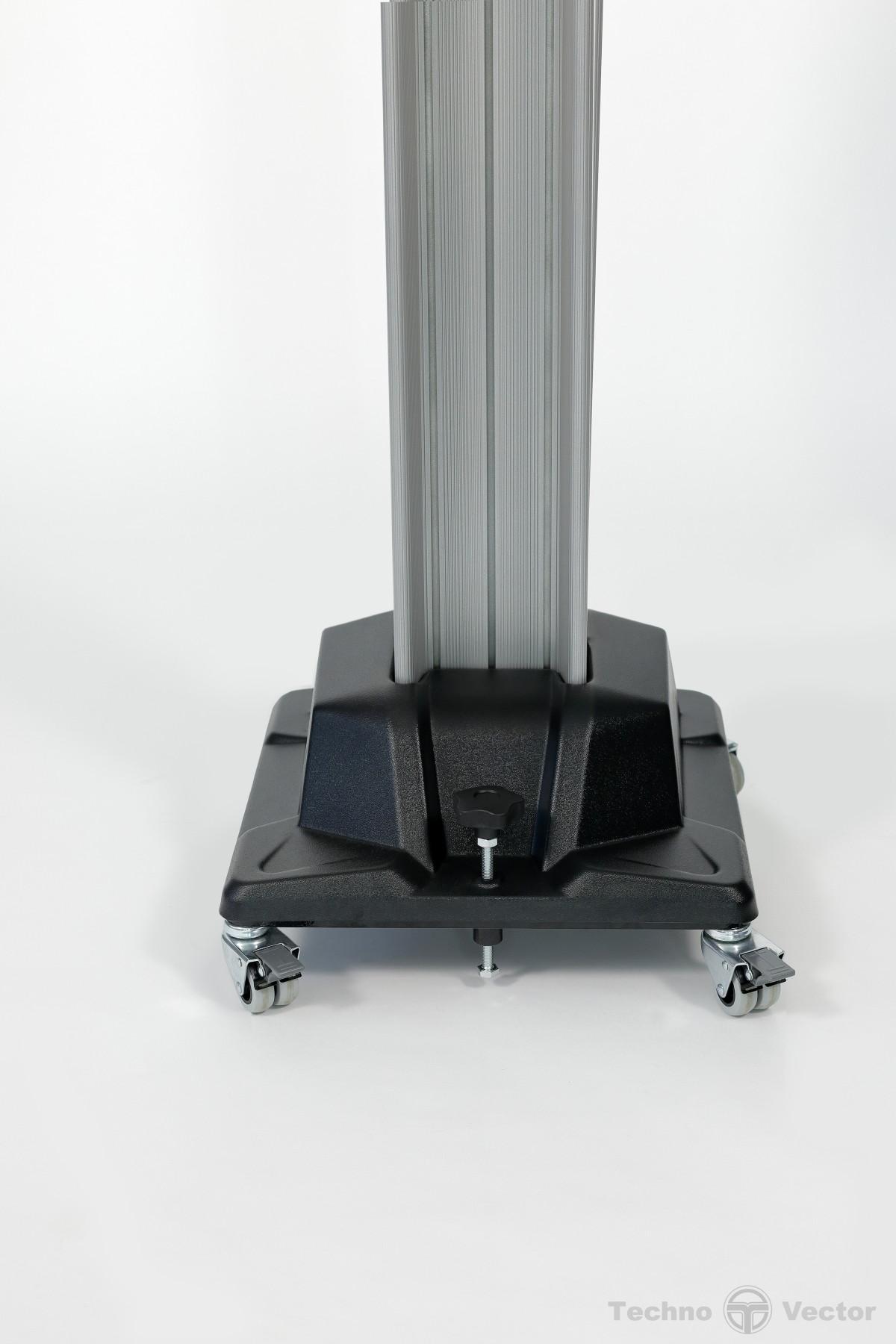

Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
7.Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 11.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
8. Комплект вспомогательных устройств и приспособлений.
Габариты и транспортировка
Стенды Техно Вектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картон (стойка компьютерная Light) | 630 x 510 x 1285 | 60.1 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Ящик фанерный | 1800 x 585 x 615 | 104 |
| Ящик фанерный | 1800 x 585 x 615 | 104 |
Вес БРУТТО : 331.3 кг.
Объем: 1.87 m3
