Стенд сход-развал АМД КДС-5К (8х4)

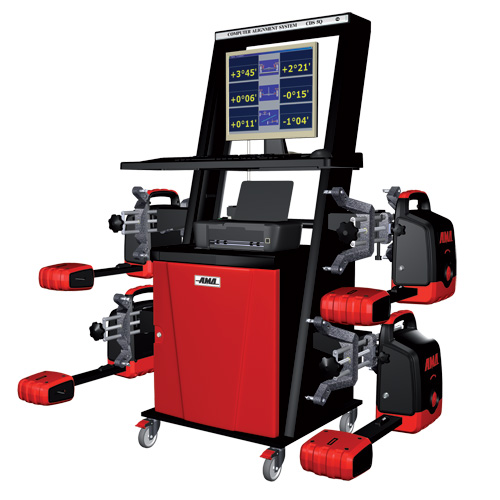

Стенд сход-развал АМД КДС-5К (8х4) фото

Стенд сход развал КДС-5К (8x4) - для контроля и регулировки углов установки колес легковых автомобилей с диаметром дисков 10-22", 8 горизонтальных датчика, 4 измерительных блока с кордовой связью.

Классическая компьютерная диагностическая система (стенд) сход-развал КДС-5К®, использующая датчики с кордовой связью.

Каждый из датчиков содержит схемы компенсации температурных погрешностей во всем рабочем диапазоне температур.

В соединительных кабелях применяются разъемы немецкой фирмы Binder, которые обеспечивают надежное соединение и малое проходное сопротивление.

Для исключения возможности выхода из строя каскадов интерфейсов связи при нештатных ситуациях, вызванных обрывом кабелей, внедрены схемно-технические решения, обеспечивающие надежную защиту этих каскадов.

Проводная связь задних измерительных блоков с компьютером проходит через передние блоки, что резко уменьшает их длину и, соответственно, вероятность их обрыва.



Стенды КДС-5К выпускаются: с четырьмя измерительными блоками, полнофункциональный вариант (8 горизонтальных датчиков, образующих замкнутый контур 8x4)



Технические особенности КДС-5К замкнутый контур

- измеряет углы развала-схождения с точностью до 1`, цифровая обработка данных

- измеряет смещение задней оси (модель 8х4)

- функционирует режим постоянной самодиагностики стенда с индикацией необходимости калибровки (модель 8х4)

- калибровочное устройство включено в состав базовой комплектации

- для автомобилей с диаметром дисков от 12 до 22 дюймов

- встроенная База данных автомобилей включает информацию по моделям, выпущенным за последние 25 и более лет. Это несколько десятков тысяч моделей, в том числе – с правым рулём.

- база данных автомобилей изначально построена с учётом особенностей российского автомобильного рынка.

- периодическое бесплатное обновление базы данных

- возможность самостоятельного пополнения базы данных пользователем

- автоматическое пополнение базы данных клиентов, полноинформационная распечатка данных до и после регулировки

- мощная схемная и 3D-анимационная поддержка по узлам регулировки, встроенная инструкция по эксплуатации.

- программное обеспечение интегрировано в лицензионную среду MS Windows XP

- в комплекте поставки - восстанавливающий программный диск на случай переустановки ПО

- простая трехточечная компенсация биений дисков

- функция измерения кастера в реальном времени

- возможность регулировки автомобиля с вывешенными колёсами

- эргономичная минимизированная проводная связь: задние головки соединены с передними, передние – с компьютером (к компьютеру идут 2 кабеля, а не 4, что уменьшает вероятность отказов и поломок)

- возможность компенсации негоризонтальности площадки,

- многие другие возможности

Комплект поставки:

Наименование

Кол-во

8x4

Измерительный блок передний

2

+

Измерительный блок задний

2

-

Измерительный блок задний (для замкнутого контура)

2

+

Захват 12”-22”

4

+

Мобильная стойка «Комфорт»

1

+

Калибровочное устройство

1

+

Персональный компьютер на базе Pentium IV со встроенным блоком электроники

1

+

Лицензионная ОС Windows XP / 7

1

+

Программно-математическое обеспечение АМД, версия 3.2.0.0.12

1

-

Программно-математическое обеспечение АМД, версия 3.2.0.0.14

1

+

Восстанавливающий компакт-диск для переустановки ПМО

1

+

Монитор 17”

1

+

Принтер цветной

1

+

Клавиатура

1

+

Манипулятор «мышь»

1

+

Пульт дистанционного управления с фотоприёмником

1

+

Стопор руля

1

+

Упор для тормоза

1

+

Платформа поворотная передняя

2

+

Кабель передний (6м)

2

+

Кабель задний (4м)

2

+

Платформа сдвижная (задняя)

2

+ (опция)

Комплект стяжек

1

+

Фильтр-разветвитель «PILOT»

1

+

Инструкция по эксплуатации

1

+

Инструкция по сборке

1

+

Методика поверки

1

+

Сертификат утверждения типа средств измерений

1

+

Сертификат соответствия

1

+



Развернуть
Диапазон зажима диска, дюйм от 12 до 22"
Суммарное схождение передней/задней оси, град диапазон ±7° с точностью ±5'
Развал (передний/задний), ± град/мин диапазон ±7° с точностью ±5'
Продольный и поперечный углы наклона поворотной оси диапазон ±20° с точностью ±8'
Угол смещения передней и задней осей диапазон ±3,5° с точностью ±5'
Макcимальный угол поворота колеса, град диапазон ±40° с точностью ±30'
Угол движения диапазон ±3,5° с точностью ±5'
Напряжение питания, В 200–240 В
Потребляемая мощность, кВт 250 Вт
Вес нетто/брутто, кг 140/195 кг
Грузоподъемность 1000 кг (каждой платформы)
Диапазон рабочих температур, ºС от +10 до +35 ˚С
438 000 руб.
доступно в кредит и лизинг 2 года гарантии
Россия в наличии
