Описание АМД КДСО-Р (8х4)/с функцией прокатки

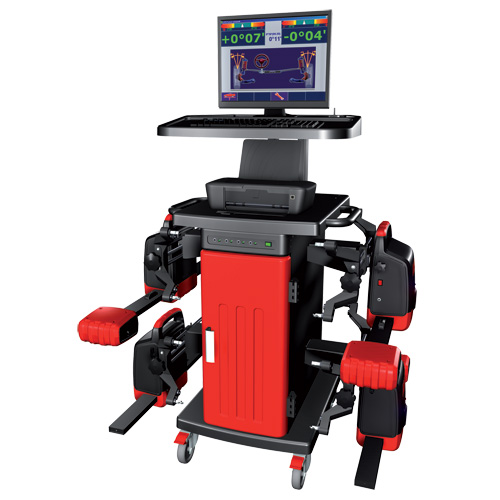

Стенд сход развал КДСО-Р (АМД) с функцией прокатки (технология 3D) компьютерный, диагностический. Для регулировки углов установки колес легковых автомобилей.
Модификация КДСО-Р оснащена беспроводной радиосвязью датчиков с компьютером и функцией компенсации биения дисков методом прокатки.
Применяются датчики с инфракрасной связью для автомобилей с диаметром дисков от 10 до 24 дюймов. Стенды КДСО-Р выпускаются с четырьмя измерительными блоками в варианте 8x4 (8 горизонтальных инфракрасных датчиков, образующих замкнутый контур). Специальная программа измерений на автомобилях с низкими спойлерами без применения спойлер - адаптеров. Программное обеспечение может работать в разных языковых версиях. Остальные возможности стенда аналогичны КДС-5К (в модификации 8x4).
Беспроводная восьмидатчиковая инфракрасная компьютерная диагностическая система (стенд) сход-развал КДСО-Р 5-го поколения. Создана с использованием передовых отечественных и зарубежных технологий радиопередачи данных.
Связь с персональным компьютером осуществляется по высокочастотному радиоканалу 433 Мгц с помехозащищенным протоколом обмена.
В датчиках схождения-поворота используются сенсоры с повышенной разрешающей способностью японской фирмы Toshiba (3648 пикселей).
Компенсация биения дисков возможна двумя способами: вывешиванием и прокаткой.
Зарядная станция со световой трехцветной индикацией процесса форсированной зарядки и автоматическим отключением подаваемого зарядного тока в случае перегрева. Время непрерывной работы аккумуляторов 24 часа. Время зарядки в течение двух часов.
Технические особенности КДСО-Р
- 4 измерительных блока, 8 инфракрасных горизонтальных датчиков, образующих замкнутый контур (8х4)
- обмен информацией между датчиками и компьютером осуществляется по высокочастотному радиоканалу 433 МГц, не требующему прямой видимости между датчиками и компьютерной стойкой, обеспечен максимальный уровень помехозащищённости
- беспроводные датчики АМД обеспечивают максимальную скорость передачи данных и мгновенную реакцию системы, как и проводные датчики (в отличие от большинства беспроводных стендов-аналогов, для которых характерно значительное замедление реакции)
- возможность работать из любой точки поста с помощью беспроводного дистанционного пульта управления
- измеряет углы развала-схождения с точностью до 1`, цифровая обработка данных измеряет смещение задней оси
- функционирует режим постоянной самодиагностики стенда с индикацией необходимости калибровки
- для автомобилей с диаметром дисков от 12 до 24 дюймов
- встроенная база данных автомобилей включает информацию по моделям, выпущенным за последние 25 и более лет (с допусками на основные параметры, схемами и 3D-анимацией регулировок). Это несколько десятков тысяч моделей, в том числе – с правым рулём
- база данных автомобилей изначально построена с учётом особенностей российского автомобильного рынка
- периодическое бесплатное обновление базы данных
- возможность самостоятельного пополнения базы данных пользователем
- автоматическое пополнение базы данных клиентов, полноинформационная распечатка данных до и после регулировки
- мощная схемная и 3D-анимационная поддержка по узлам регулировки, встроенная инструкция по эксплуатации.
- аккумуляторы обеспечивают не менее 24 часов непрерывной работы и заряжаются менее чем за 2 часа
- уровень зарядки аккумуляторов отображается на экране монитора
- специальный модуль защищает аккумуляторы от глубокого разряда, что значительно продлевает срок их работоспособности
- предусмотрена резервная возможность питания датчиков при помощи кабелей в случае разрядки аккумуляторов во время работы
- программное обеспечение интегрировано в лицензионную среду MS Windows XP
- в комплекте поставки - восстанавливающий программный компакт-диск на случай переустановки ПО
- простая трехточечная компенсация биений дисков
- функция компенсации биения дисков методом прокатки (для КДСО-Рм)
- функция измерения кастера в реальном времени
- возможность регулировки автомобиля с вывешенными колёсами
- специальная программа измерений на автомобилях с низкими спойлерами
- возможность компенсации негоризонтальности площадки,
- многие другие возможности.
Комплект поставки:
| Наименование | Количество |
|---|---|
| Измерительный блок передний | 2 |
| Измерительный блок задний | 2 |
| Захват до 24" | 4 |
| Мобильная стойка | 1 |
| Калибровочное устройство | 1 (опция) |
| Монитор | 1 |
| Принтер цветной | 1 |
| Клавиатура | 1 |
| Манипулятор "мышь" | 1 |
| Персональный компьютер | 1 |
| Лицензионная ОС Windows 7 | 1 |
| Программно-математическое обеспечение АМД | 1 |
| Компакт-диск, восстанавливающий ПО | 1 |
| Приёмопередатчик с антенной | 1 |
| Пульт дистанционного управления с фотоприёмником | 1 |
| Стопор руля | 1 |
| Упор для тормоза | 1 |
| Платформа поворотная (передняя) | 2 |
| Платформа сдвижная (задняя) | 2 (опция) |
| Автоматическое зарядное устройство | 1 |
| Аккумуляторы | 4 |
| Комплект кабелей аварийного питания | 1 |
| Фильтр-разветвитель «PILOT» | 1 |
| Инструкция по эксплуатации | 1 |
| Инструкция по сборке | 1 |
| Методика поверки | 1 |
| Сертификат утверждения типа средств измерений | 1 |
| Сертификат соответствия | 1 |
| Тара | 7 |
