Описание John Bean Visualiner V1200 - 3D On-the-Car Wheel Aligner
Настоящий 3D стенд для общих и малых независимых СТО, которые хотят профессионального качества, лёгкой установки и простого использования
Полная 3D технология измерения для дилерских и общих СТО, цель которых профессиональное качество обслуживания, простота установки и удобство работы оператора
Полная 3D технология для измерений непосредственно на автомобиле: с 2-мя задними камерами (ПОДами) на колёсных зажимах АС700, 2-мя передними мишенями с зажимами АС700 и 2-мя референтными ПОДами, установленными на подъёмнике
Технология 3D: точные измерения в реальном режиме времени, измерения размеров автомобиля, простая установка, не требуется калибровка подъёмника.
Беспроводная связь WiFi с компонентами стенда и с Интернетом.
Графическое представление всех необходимых данных – обзорность и лёгкость считывания

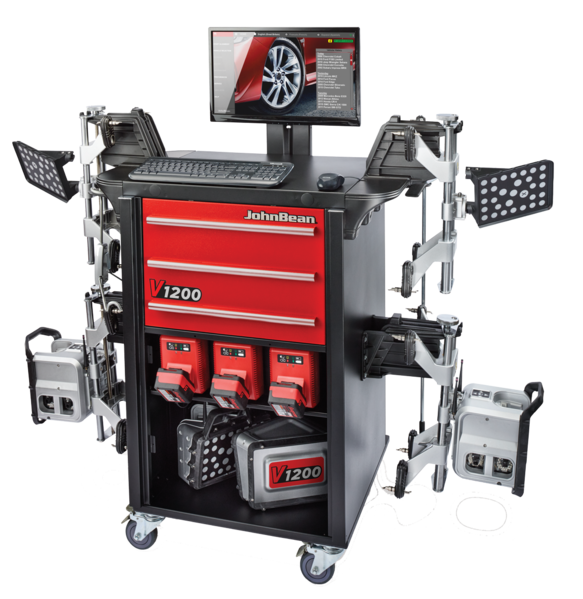

Передвижная стойка управления с 22“ монитором, принтером и зарядным устройством для батарей камерных ПОДов
Новая упрощённая процедура компенсации: короткий путь прокатки без съезда с поворотных кругов
Новая индикация сообщений о критических ситуациях, информация до начала работы – экономия времени, интуитивное восприятие, высокая эффективность
Контроль над процессом измерений в реальном режиме времени с трёхступенчатой системой оповещения оператора об ошибках и их компенсация без замедления процесса измерений
Динамическая корректировка нормативных данных с учётом высоты положения кузова и углового положения подрамника.
Визуальный указатель (VODI) ведёт оператора по всем операциям измерительного процесса
Регулировки развала, кастера и схождения (при поднятых колёсах) в реальном режиме времени
Измерение разности углов на повороте, ручное измерение высоты положения кузова
Функция EZ Toe®: обеспечивает регулировку схождения без фиксатора рулевого колеса и упрощает регулировочные работы
Автоматическое обновление онлайн ПО и базы данных автомобилей
AC700 ИЗ АЛЮМИНИЕВОГО ЛИТЬЯ
Колесные зажимы AC700 из алюминиевого литья, диапазон зажима обода 11“– 22“ без ограничений, масса зажимов 4,9 и 5,2 кг. ПОДы крепятся быстро и легко, связь беспроводная, по окончании измерений ПОДы легко и удобно устанавливаются на места хранения.
СТОЙКА УПРАВЛЕНИЯ В СТИЛЕ ИНСТРУМЕНТАЛЬНОГО ШКАФА
легко перемещаемая на колёсах, с местами для хранения принадлежностей и одним запираемым отделением для принтера.
ПОЛНОСТЬЮ НОВЫЙ ИНТЕРФЕЙ
Полностью новый интерфейс пользователя с информацией «компенсирование – предупреждение – тревога» устраняет проблемы до того, как они приведут к негативным результатам регулировки.
ИЗМЕРЕНИЯ ВЫПОЛНЯЮТСЯ ПРОСТО
Быстрое входное измерение обеспечивает необходимую информацию с помощью адаптивного интерфейса пользователя, мгновенного доступа к эффективным инструментам и помощи.
БЫСТРОСЪЁМНОЙ СИСТЕМЕ.
Элементы крепления адаптируется к обычным подъёмникам для регулировки и легко удаляются благодаря быстросъёмной системе.
КОМПАКТНОСТЬ
Компактность позволяет использовать стенд на любом доступном месте, обеспечивая внедрение передового, интуитивного метода регулировки на СТО с любой площадью.
БЕСПРОВОДНАЯ ПОДЫ
ПОДы крепятся быстро и легко, связь беспроводная, по окончании измерений ПОДы легко и удобно устанавливаются на места хранения.
V1200 представляет широкие возможности при компактной конструкции:
- 3-D измерения и регулировки углов установки колёс
- Простая конструкция ПОДов (измерительных устройств)
- Новое поколение системы батарей
- Возможность обслуживания на месте эксплуатации
Конфигурация системы включает 2 задних ПОДа с камерами, 2 передние мишени и 2 ПОДа, устанавливаемых на подъёмнике. К стойке управления подаётся однофазное напряжение 220 В переменного тока. В стойке в закрываемом отделении с выдвижной полкой находятся принтер и три зарядных устройства для батарей ПОДов
В стенде V1200 ПОДы вращаются вместе с колёсными захватами, при этом не требуется их нивелирование
Использование нового стенда V1200 обеспечивает:
• ПРОСТУЮ установку
• ПРОСТЫЕ измерения
• ПРОСТОЙ уход и обслуживание
• НОВОЕ ПОКОЛЕНИЕ программного беспечения
Используя новые камеры XD и сложные контрольные алгоритмы, система стенда V1200 проводит постоянный мониторинг процесса измерения, Система обнаруживает ошибки при компенсационной прокатке автомобиля, толчки, влияние окружающей среды и др. Чтобы экономить время и гарантировать точность при каждом измерении, система устраняет мелкие ошибки и сообщает оператору дополнительную информацию только при необходимости. Информация удаляется одним щелчком. Оба задних ПОДа имеют две камеры для отображения передних мишеней на колёсах и референтных ПОДов, установленных на подъёмнике перед автомобилем, обеспечивая чёткие изображения всех камер при прокатке. Левый референтный ПОД использует свою камеру для создания полной 3D визуализации, не встречая помех от низко расположенных компонентов автомобиля.
Референтные ПОДы могут устанавливаться как на подъёмнике, так и на полу (при установке стенда на яме). Гибкость размещения ПОДов при выборе места их установки обеспечивает нормальную работу стенда. (При типичном монтаже референтные ПОДы устанавливаются на внешних сторонах переднего края платформ подъёмника). И так как все связи в пределах стенда V1200 беспроводные, у оператора нет проблем с балкой, кабелями и свободным пространством на посту регулировки.
Свойства
• Быстрая компенсация прокаткой, обеспечивающая точные измерения
• Простая конструкция ПОДов, разработанная для удобного и лёгкого обновления
и измерения при компактной беспроводной конструкции
• Новое поколение системы батарей с быстрой сменой, что уменьшает потери
времени при измерениях.
• Точная и надёжная технология с камерами XD c тремя видами сообщений
для оператора: «компенсирование, предупреждение, тревога»
Стандартные принадлежности:
• Фиксатор рулевого колеса
• Фиксатор педали тормоза
• Противооткатные упоры
• Комплект боковых креплений для ПОДов на подъёмнике
