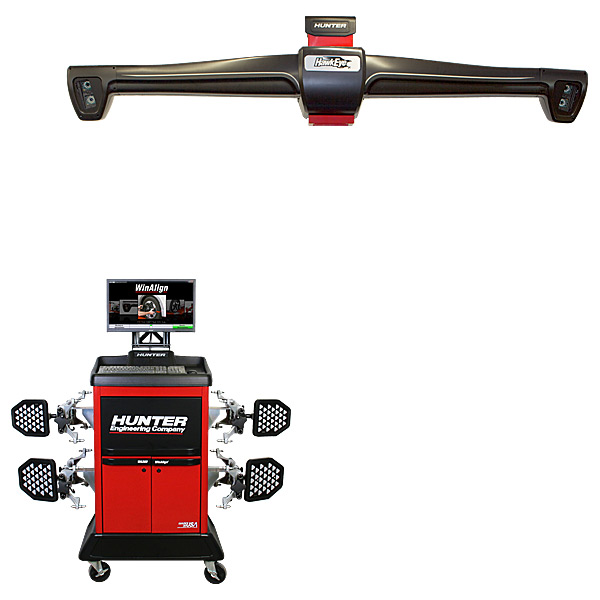

Описание Hunter Engineering WA560/22LE-421WM2S
Кабинет мобильный стандартный; ОС Windows; WinAlign Elite, WebSpecs, Photo/Video опция; Монитор LCD 21.5" с креплением; Принтер цветной; Мульти-D, 4 камеры, настенное параллельное исполнение, мишени высокого разрешения, адаптеры колёсные 10-24,5"; Круги поворотные.
Состав стенда
| Компонент | Описание | ||
1. Датчики Hawkeye HS421WM2ES
| Настенное параллельное исполнение. Позволяет экономнее использовать место перед подъемником. Допускается крепление к потолочным конструкциям (в комплектацию не входят). Возможна совместная работа с любым типом WA кабинетов (стационарный кабинет монтируется на стену). | ||
| Используют Мульти-D технологию моделирования для получения точных измерений. | |||
| 4 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда. | |||
4 мишени высокого разрешения:
| |||
4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”. Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1. | |||
| 4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника. | |||
Режимы измерений:
| |||
Способы компенсации биений:
| |||
2. Кабинет WA560E
| Стандартный компактный мобильный. | ||
| Встроенный громкоговоритель – Позволяет использовать функцию SoundGuide (Звуковой Гид) и прослушивать видеоролики. | |||
| В комплектацию входят: | |||
| Фиксатор педали тормоза. | |||
| Фиксатор рулевого колеса. | |||
| Кронштейн хранения фиксаторов рулевого колеса и тормоза. | |||
3. Монитор LCD 21.5”*
| Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен. | ||
4. Принтер*
| Цветной струйный. | ||
5. Компьютер* с ПО WinAlign Элит
| В комплектацию входят: | ||
|
| ||
ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности: | |||
| ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов. | |||
| WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью. | |||
| База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время. | |||
| Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени. | |||
| Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение. | |||
| CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза. | |||
| Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам. | |||
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом. Примечание: Требуется комплект адаптеров 20-1978-1. | |||
| ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку. | |||
SBDA (Аудит кузов/подвеска) – Отображает положение кузова автомобиля относительно шасси для определения крена и необходимости кузовного ремонта. Примечание: Требуются мишени высоты посадки 20-2050-1. | |||
Измерение высоты посадки – Поддерживает автоматический ввод данных двумя способами:
| |||
| Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии. | |||
| WinAlignTuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью. Примечание: Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1. | |||
| Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным. | |||
| Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля. | |||
| Автоматическое распознавание вывешивания оси | |||
AVH (Расширенные данные по управляемости автомобиля) – Помогает обнаружить скрытые проблемы, позволяет получить данные, объясняющие поведение автомобиля на дороге, или спрогнозировать его поведение. Доступны следующие измерения: плечо обката, смещение кастера, угол/смещение центральной линии кузова, диаметр разворота по центрам пятен контакта или внешним кромкам, крен кузова в повороте, свес кузова и др. Примечание: Для большинства измерений требуются мишени высоты посадки 20-2050-1. | |||
| Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта. | |||
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости. Примечание: Требуется комплект 20-2813-1. | |||
FIA – Система взаимодействия стенда и подъемника развал-схождения. Обладает следующими возможностями:
Примечание: Требуется FIA-подъемник. | |||
TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:
Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером. | |||
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора. Примечание: Требуется веб-камера. | |||
