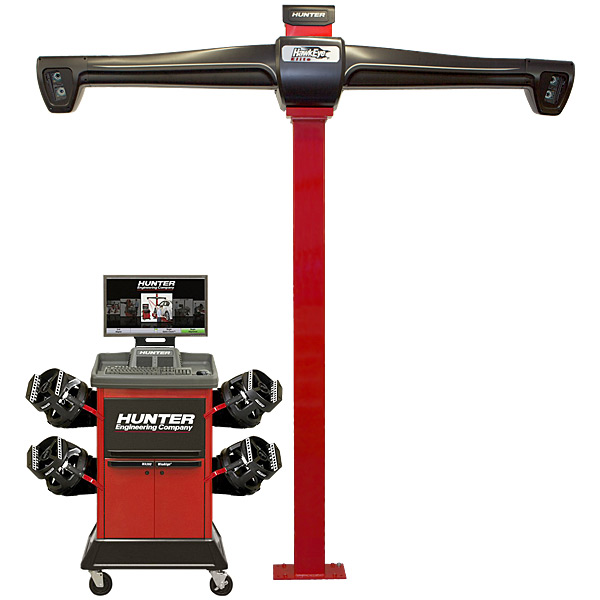

Описание Hunter Engineering WA560/22LE-421FC3S
Компьютерный стенд регулировки углов установки колес HUNTER WA560/22LE-421FC3S работает на основе 3D измерительной системы HUNTER HAWKEYE нового поколения.
Разработка фирмы «Hunter Engineering» позволяет существенно упростить и ускорить процесс выполнения регулировки углов установки колес. Стенды HAWKEYE не имеют себе подобных. В датчиках HAWKEYE камеры непрерывно фотографируют проекции геометрических фигур на мишенях, устанавливаемых на колесах. Установленные на перекладине рамной конструкции по двум углам камеры окружены массивом светодиодов, выполняющих роль фотовспышки. Светодиоды вспыхивают с частотой около 8 раз в секунду. Камеры с помощью цифрового процессора, к которому они подключены, способны по сфотографированной проекции фигуры определить все параметры.
Датчики HAWKEYE имеют ряд неоспоримых преимуществ перед датчиками обычного типа. Мишень состоит только из корпуса и пластины, что делает ее гораздо легче. В случае падения датчика ничего не произойдет, поскольку в мишени отсутствует какая-либо электроника и движущиеся детали. Никаких проводов и электрических соединений, никаких аккумуляторов и проблем с их зарядкой. Всего один провод, идущий от камер к компьютеру. Датчики работают как с длиннобазовыми моделями, так и с автомобилями с короткой базой. Высота установки автомобиля на подъемнике (при правильной установке датчиков) также не влияет на работоспособность датчиков. Поскольку в мишенях отсутствуют электронные компоненты, то не требуется проводить никаких процедур калибровки и регулировки.
Процедура компенсации может быть выполнена двумя принципиально разными способами:
- При проведении компенсации прокатыванием, одновременно компенсируются все четыре мишени, что позволяет сэкономить значительное количество времени. Кроме этого происходит непрерывная компенсация, в отличие от компенсации по нескольким точкам в датчиках другого типа, что позволяет получить более точные показания углов и учитывать неровности платформ подъемника.
- В случае, если автомобиль слишком тяжелый, чтобы оператор смог его прокатить, можно использовать компенсацию подъемом. Принцип заключается в том, что происходит подъем оси, для колес которой производят компенсацию и далее колесо вращают вручную.
Преимущества:
- Измерительная система HUNTER HAWKEYE не требует калибровки весь срок службы.
- Ударопрочные алюминиевые мишени-отражатели имеют неограниченный срок службы.
- Беспроводной стенд без аккумуляторов.
- Поддержка USB принтеров.
- Полная база данных спецификаций автомобилей европейского, японского и китайского рынков полученных от производителей, а не из изданий Autodata или третьих лиц, как у многих других стендов аналогичного ценового диапазона.
- Омологация Mercedes (DaimlerChrysler) - в дилерском варианте стенда Mercedes HTA-MB-R.
- Омологация BMW - в дилерском варианте стенда BMW KDS II.
- Омологация VAG (Volkswagen Audi Group) - в дилерском варианте стенда VAS6230.
- Широкий диапазон колесных захватов: от 10" до 24,5".
Стенд WA560/22LE-421FC3S является стендом WA серии и представляет собой полнофункциональную компьютерную консоль и включает в себя последние разработки компании Hunter Engineering. Они построены на базе персонального компьютера IBM PC с процессором Pentium. Программное обеспечение Winalign Elite 15 с Европейской, Японской и Китайской базой данных. Бесплатное обновление в течение двух лет с момента покупки стенда. Доступны все возможные опции программы (виртуальный вид, фотографии подвески, видеоролики, анимация).
Стенд WA560/22LE-421FC3S является стендом серии Eliteего отличает новый дизайн стойки и мишеней, а так же принципиально новые колесные адаптеры.
Новая конструкция адаптеров быстрого зажима даёт ряд преимуществ:
- Новая конструкция крепления цепляется непосредственно за резину.
- Быстро фиксируются с помощью пальцевого рычага.
- Не имеют вращающихся рукояток.
- Легкие и прочные.
- Допускается несоосная установка.
- Нет проблем с креплением к колесам сложной конфигурации, т.к. фланец просто прижимается к поверхности диска а не цепляется за края.
- Нельзя поцарапать диск, так как отсутствует контакт металла с металлом.
Новая конструкция трехмерных (TD) мишеней даёт ряд преимуществ:
- Быстро распознаются камерами.
- Обеспечивают больший угол видения по вертикали и горизонтали.
- Компактные и легкие.
- Имеют полимерные ударопрочные корпуса.
- Не имеют электроники и не требуют калибровки.
Диапазон расстояния от стены до центра передних поворотных платформ: 1651-2667 мм. Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. Идеальное расстояние от центра передних поворотных платформ до стены 2464 мм.
