Описание ТехноВектор T 7204 TAS Серия Superior (ст.арт. T 7204 T A)
ТЕХНОВЕКТОР 7
с технологиями 3D и WideScope
ТехноВектор 7 - новейший 3D стенд “сход-развал”

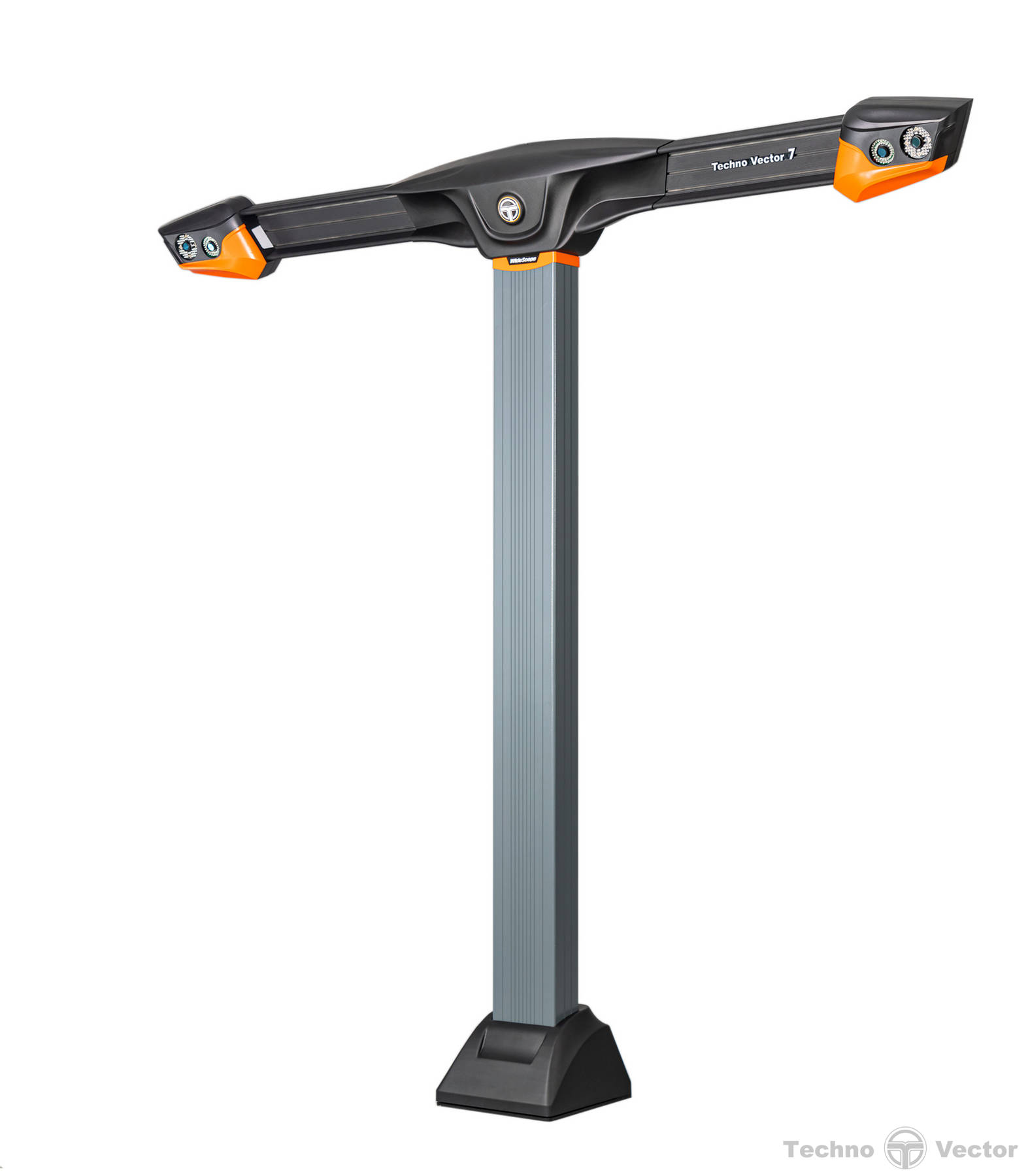

Система машинного зрения состоит из 4-х видеокамер.
Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
Измерение может производиться на уровне пола.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

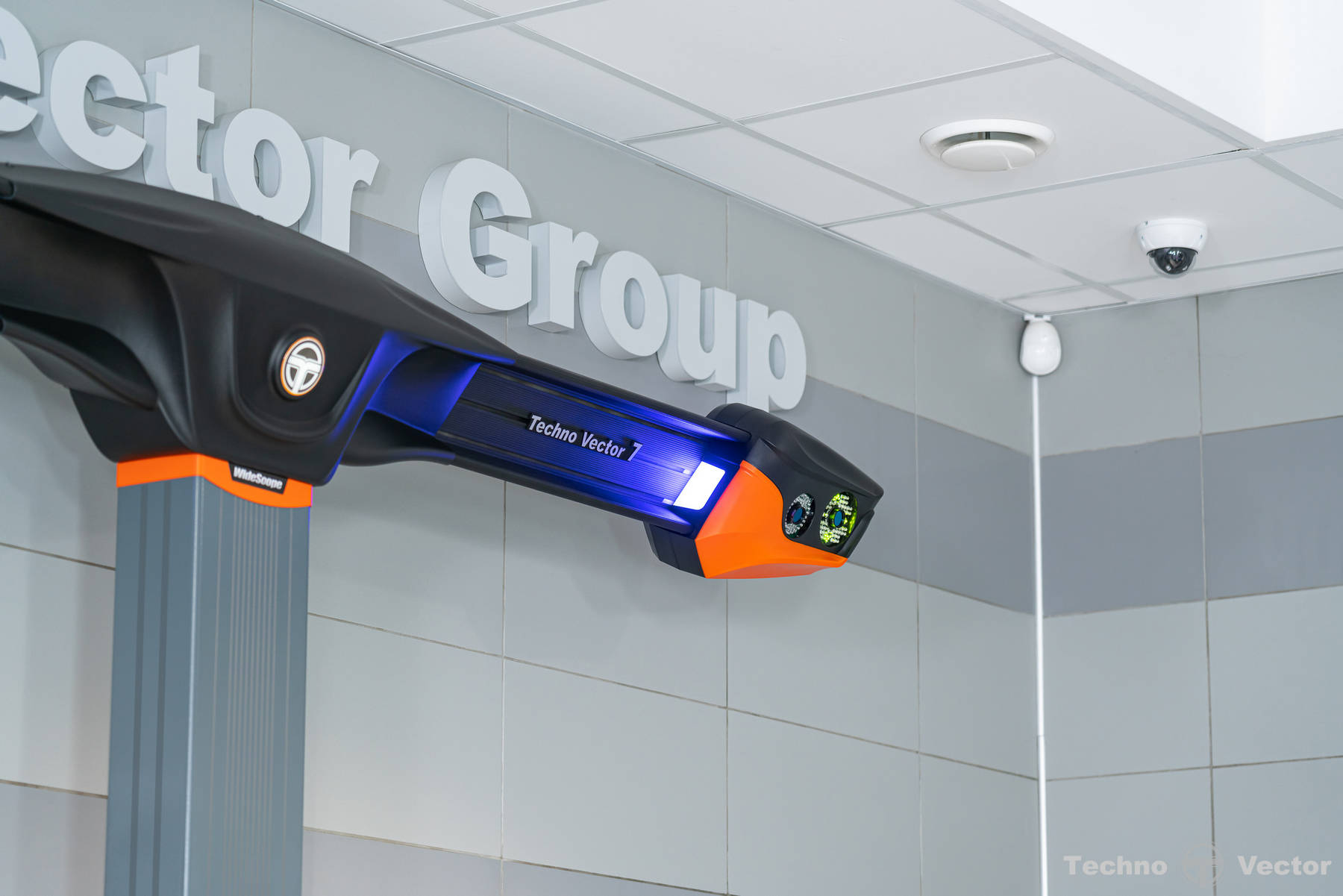

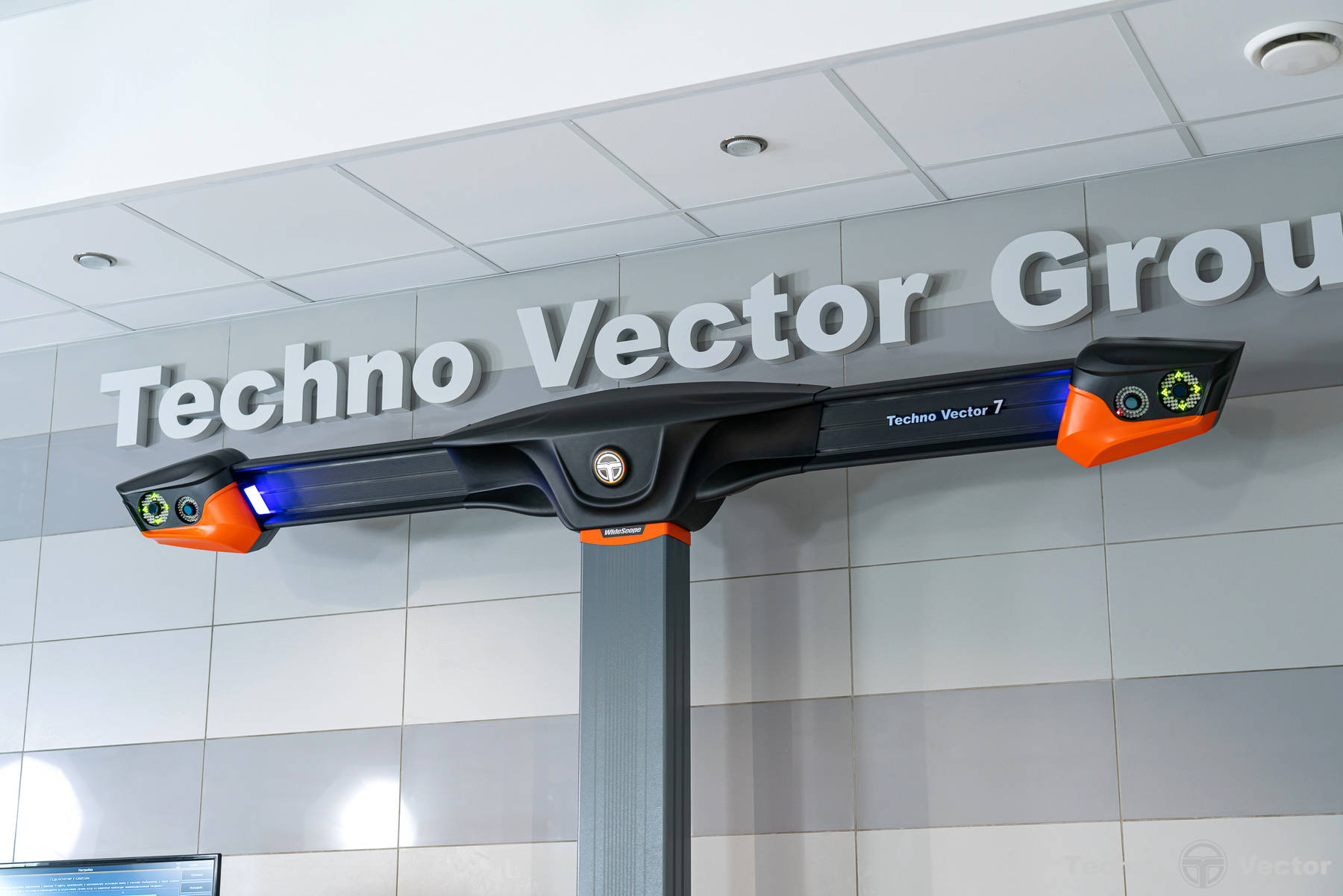

Система машинного зрения WideScope

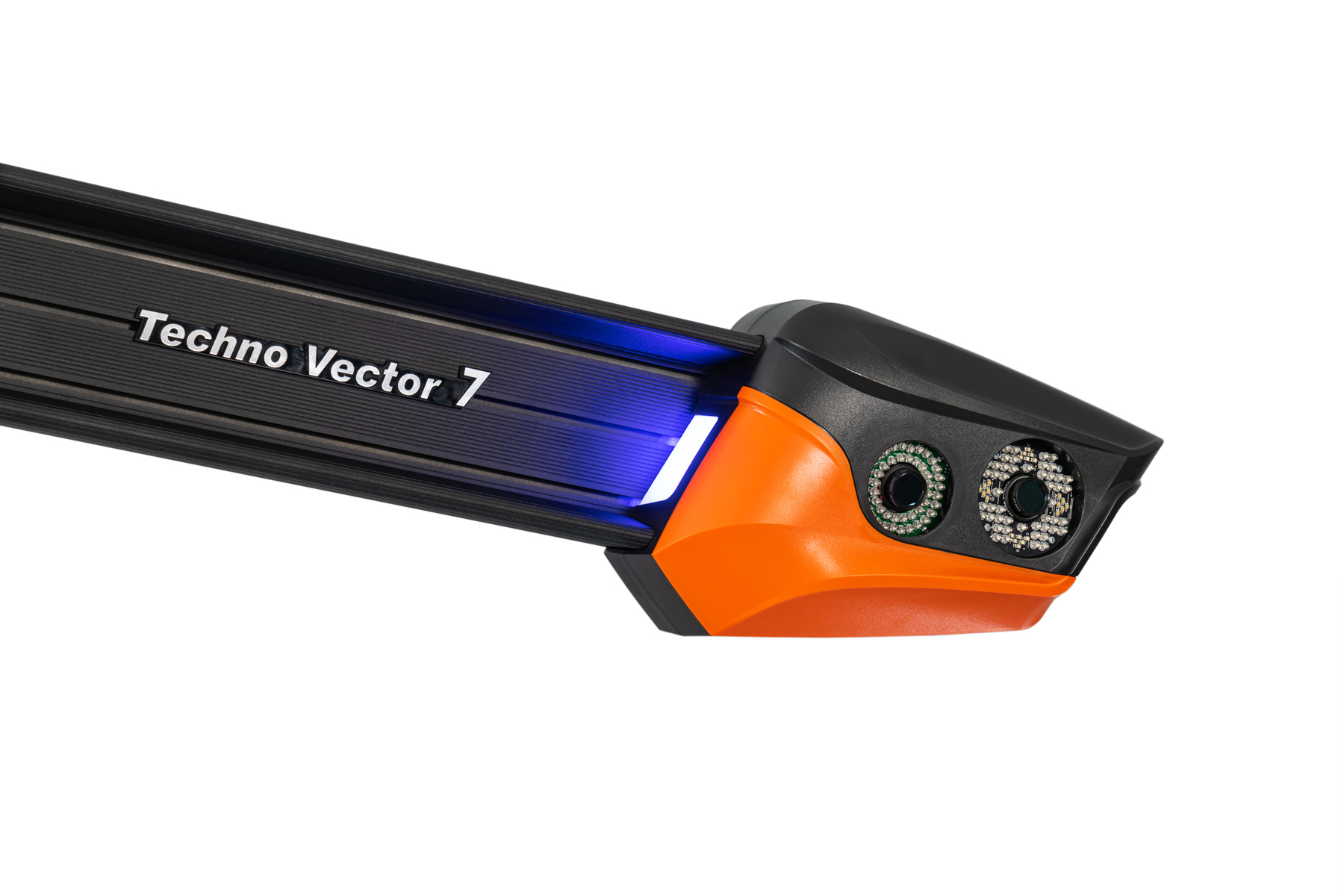

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

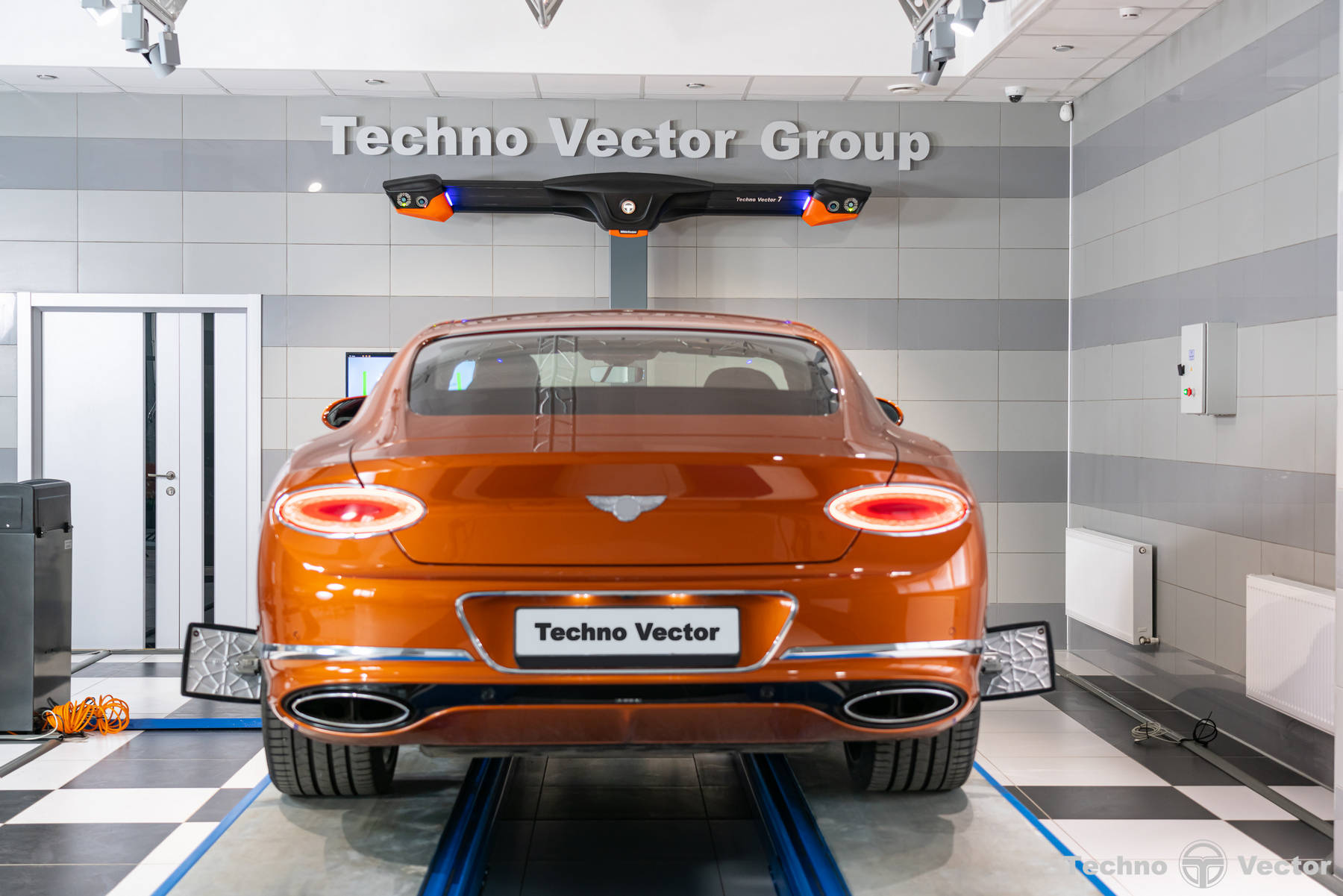

Стенды ТехноВектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
- для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей.
- для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.

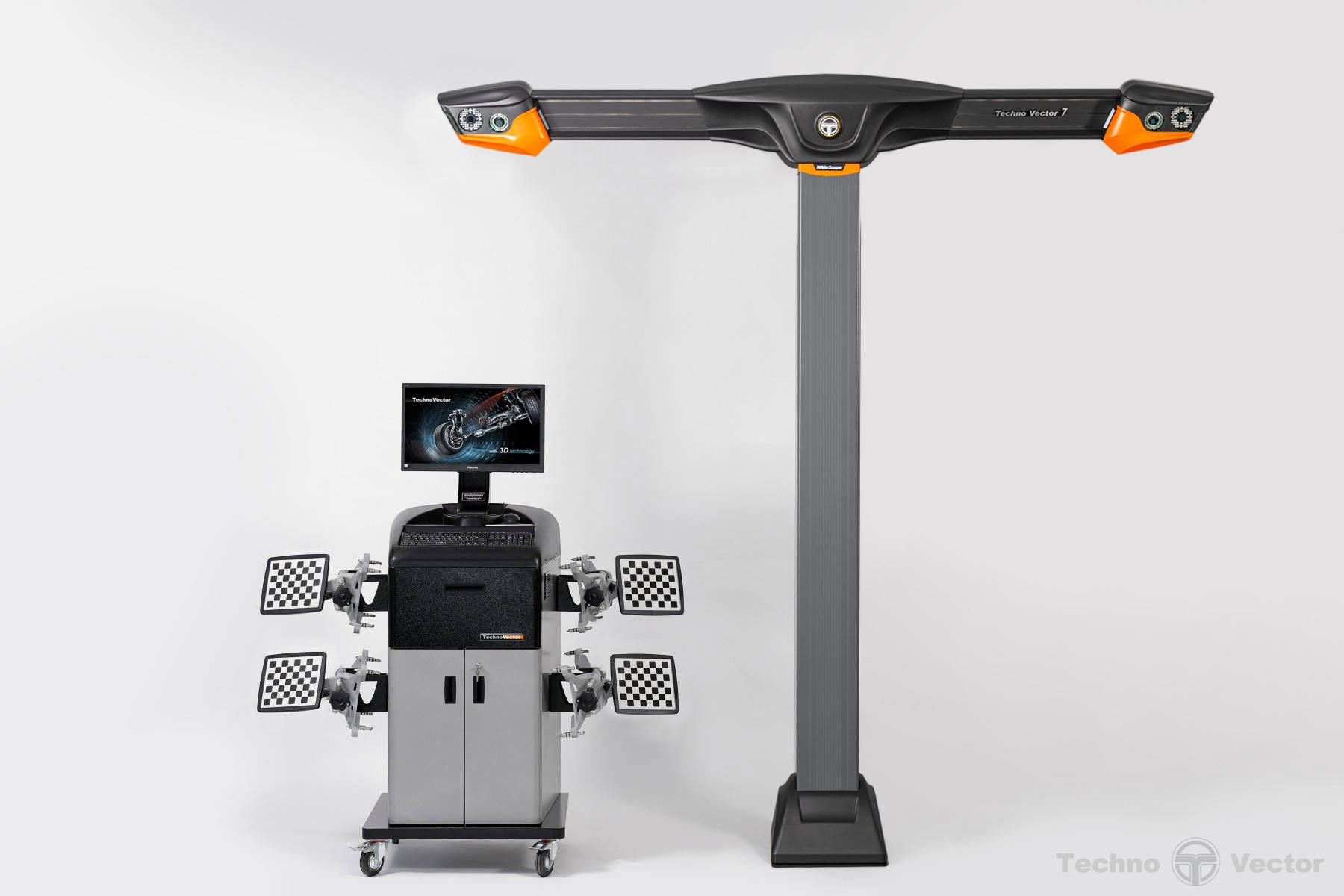

Комплект поставки:
Система машинного зрения | 1 |
Компьютерная стойка | 1 |
Электронный блок | 1 |
Мишени с градиентным рисунком | 4 |
Самоцентрирующийся колесный адаптер (захват) | 4 |
Стопор руля | 1 |
Упор для тормоза | 1 |
Поворотная платформа | 2 |
Приемник пульта дистанционного управления | 1 |
Пульт дистанционного управления | 1 |
Руководство по эксплуатации | 1 |
- Компьютерная стойка Т-Серия
- Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления.
- Корпуса системы машинного зрения (тип Т)
- Предназначен для напольной установки стенда.
- Измерительные и регулировочные работы проводятся на подъемнике.
- Пульт дистанционного управления ТехноВектор
- Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
- На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
- Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.
- Компьютер для стендов ТехноВектор
- Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.
- На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.

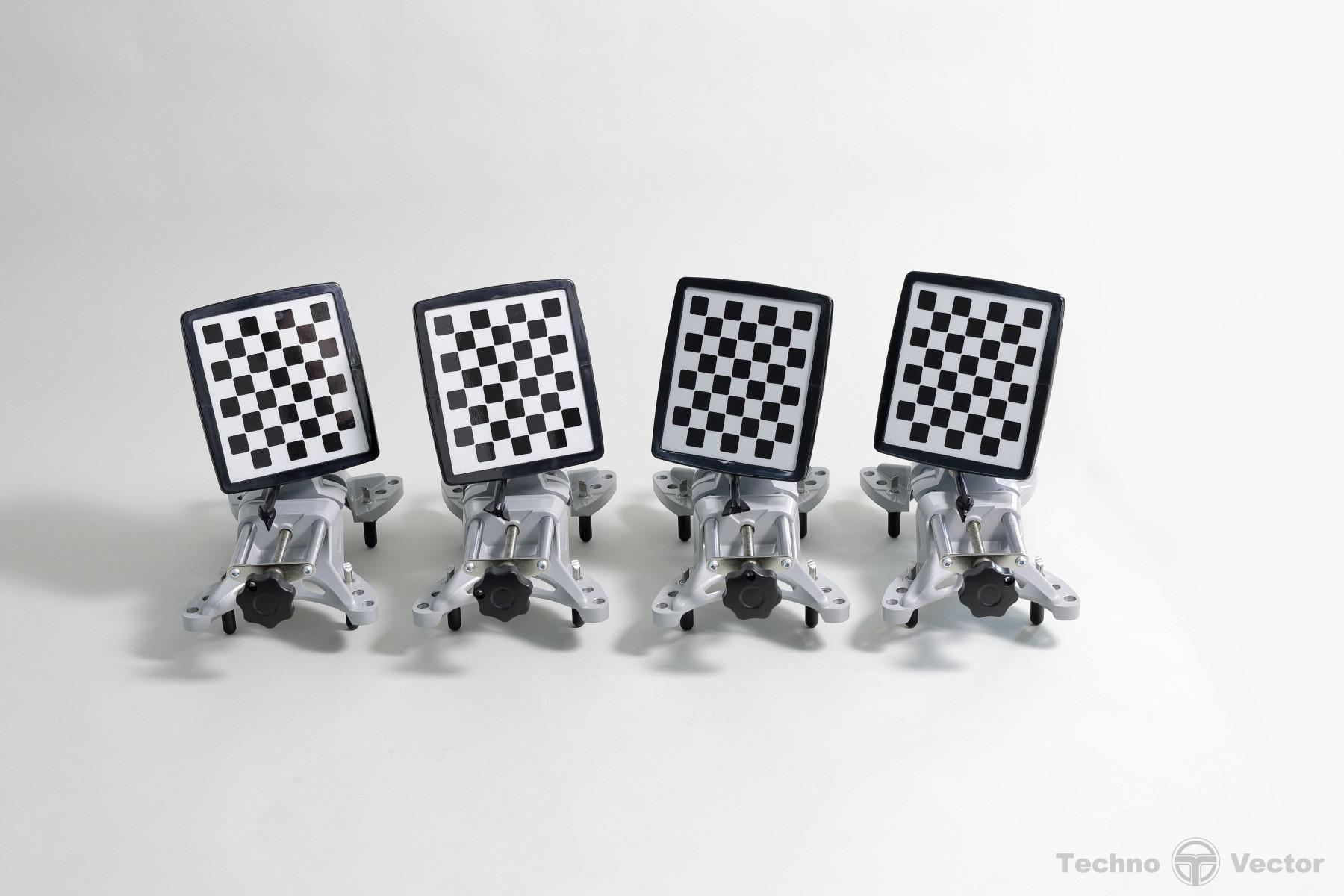

- Мишени для стендов с машинным зрением
- Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
- По одной на каждое колесо.
- Удобны в обращении.
- Никаких электронных компонентов.
- Не нуждается в калибровке.
- Колесные адаптеры ТехноВектор
- Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
- На адаптеры крепятся измерительные блоки.
- Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.
- Комплект усиленных поворотных платформ для стенда сход-развал
- Комплект поворотных платформ используется при выполнении работ на стендах сход-развал с технологией 3D для поперечной разгрузки передних колес автомобиля.
- Габаритные размеры платформы: 400х400х50мм.
- Грузоподъемность одной платформы: 1000 кг.
- Вес одной платформы: 17 кг.
- Стопор руля и упор для тормоза
- Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
- Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
Пленка (Передние поворотные опоры) | 450 x 380 x 135 | 30.2 |
Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
Ящик фанерный | 2890 x 475 x 400 | 126.5 |
Ящик фанерный | 540 x 510 x 260 | 6.2 |
Картон (стойка компьютерная T) | 720 x 800 x 1190 | 60.3 |
Вес БРУТТО : 244 кг.
Объем: 1.48 m3
