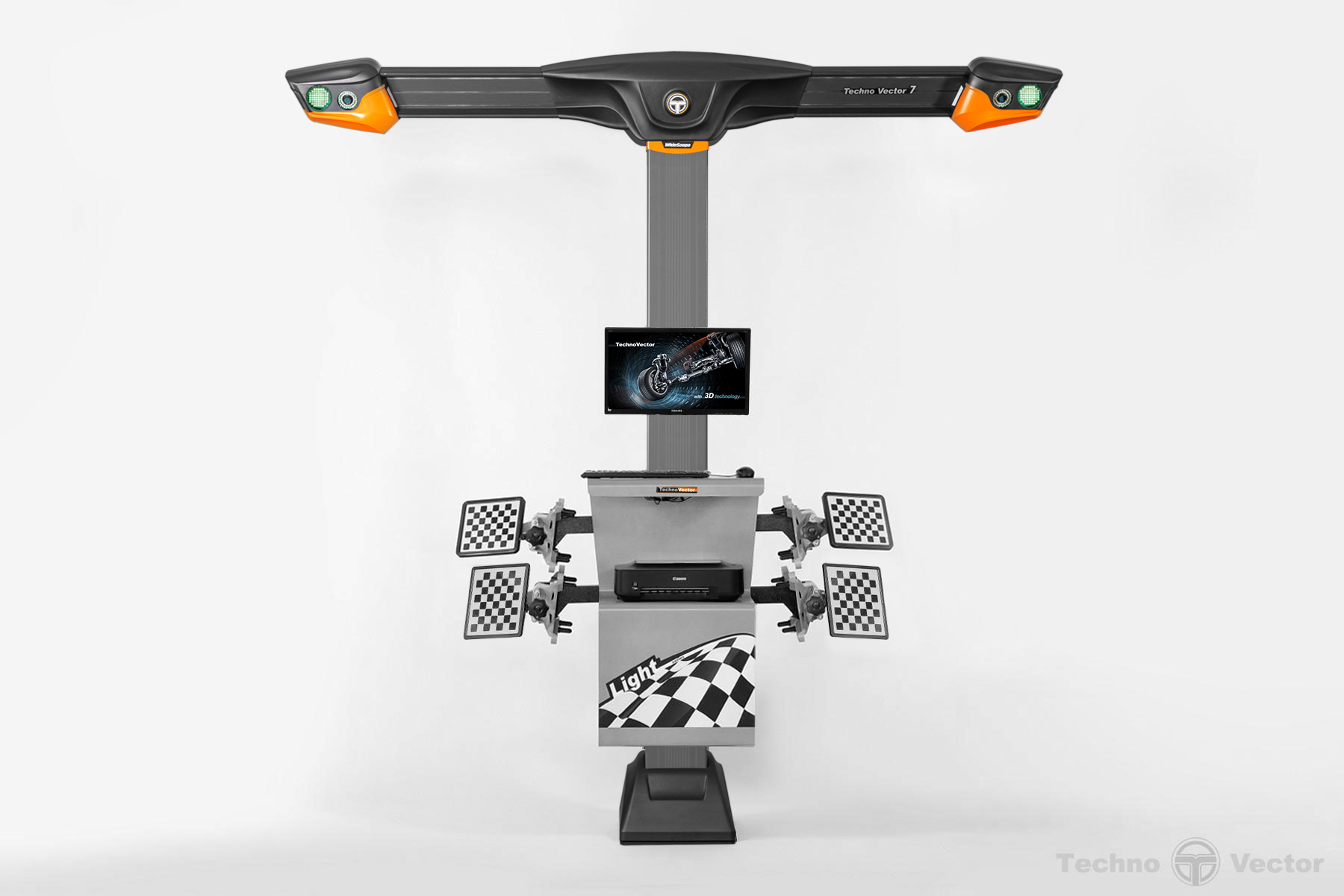

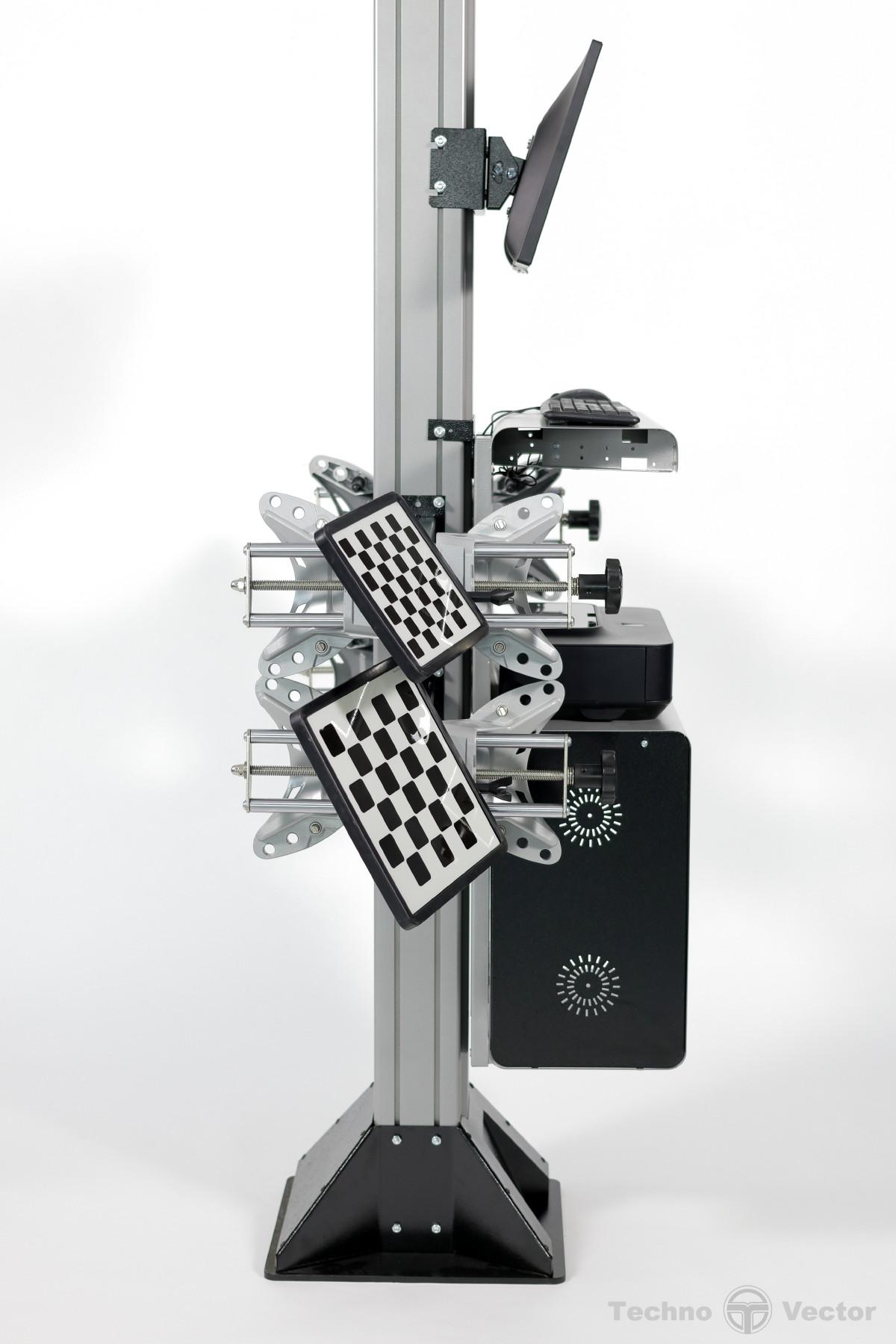

Стенд сход-развал 3D ТехноВектор 7202 TAS Серия Superior

Описание ТехноВектор 7202 TAS Серия Superior (ст.арт. 7202 T 5 А)

ТЕХНОВЕКТОР 7
с технологиями 3D и WideScope

ТехноВектор 7 - новейший 3D стенд “сход-развал”.

Система машинного зрения может состоять из 2-х или 4-х видеокамер.

Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

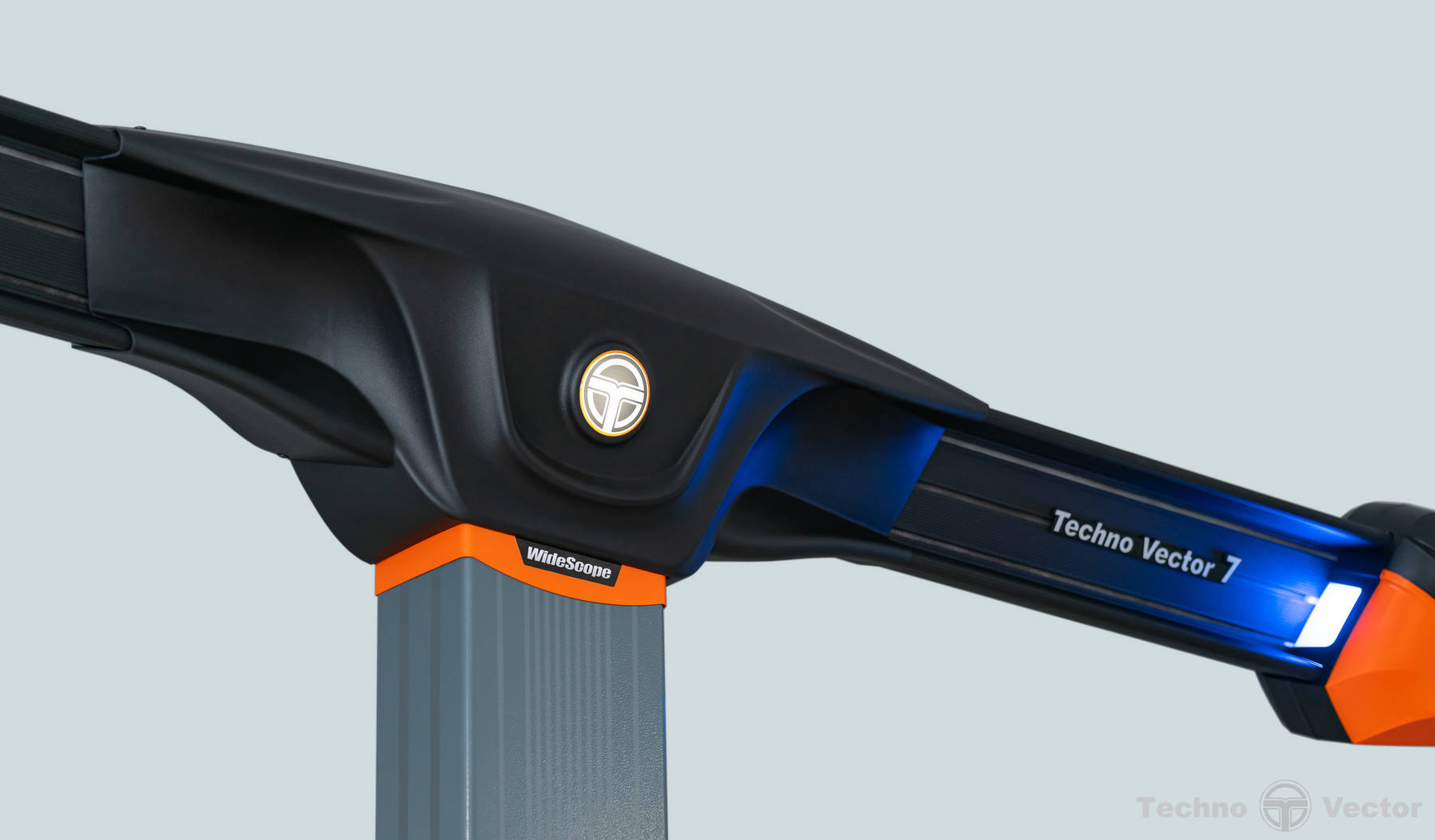

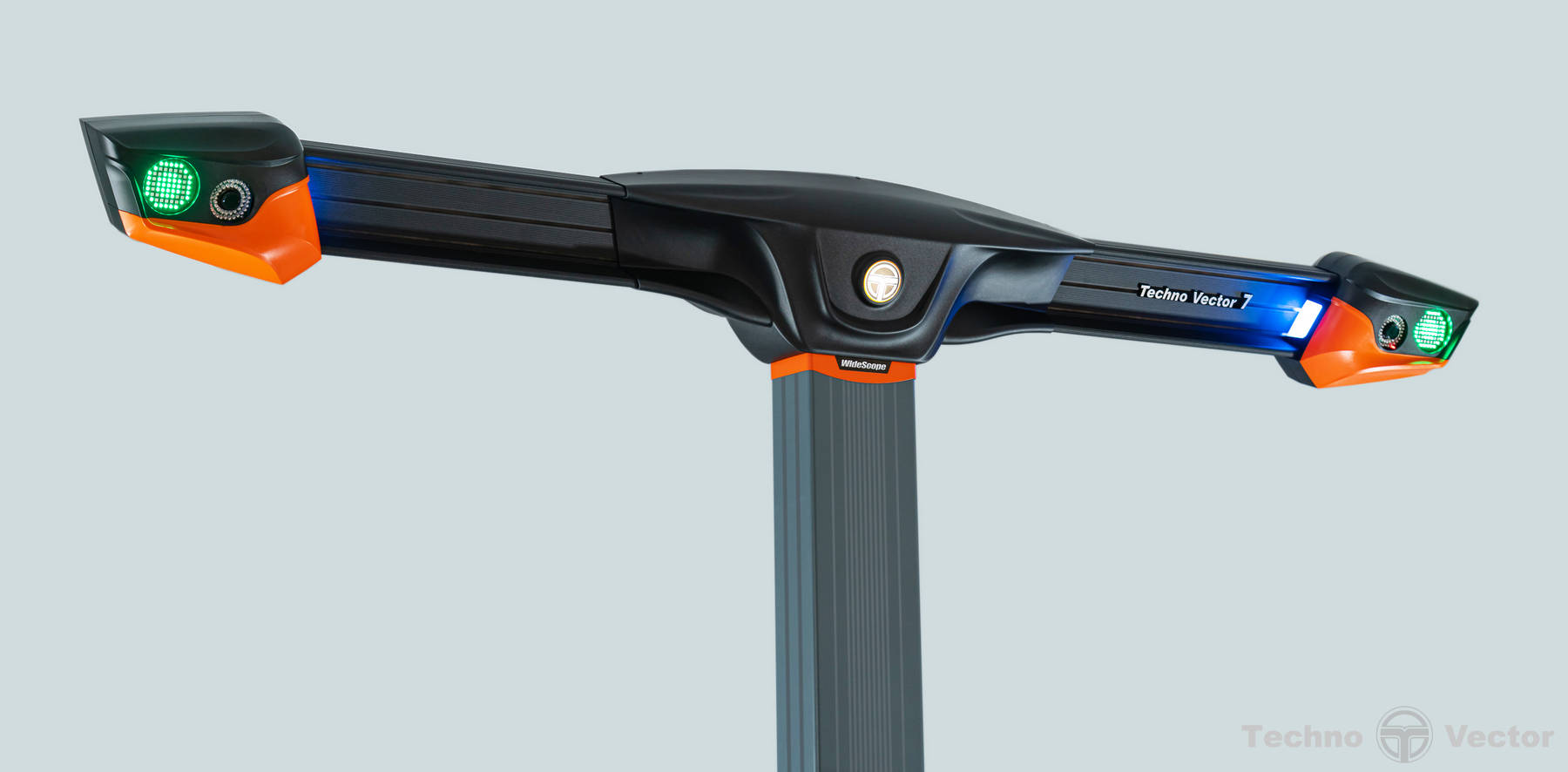

Система машинного зрения WideScope

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

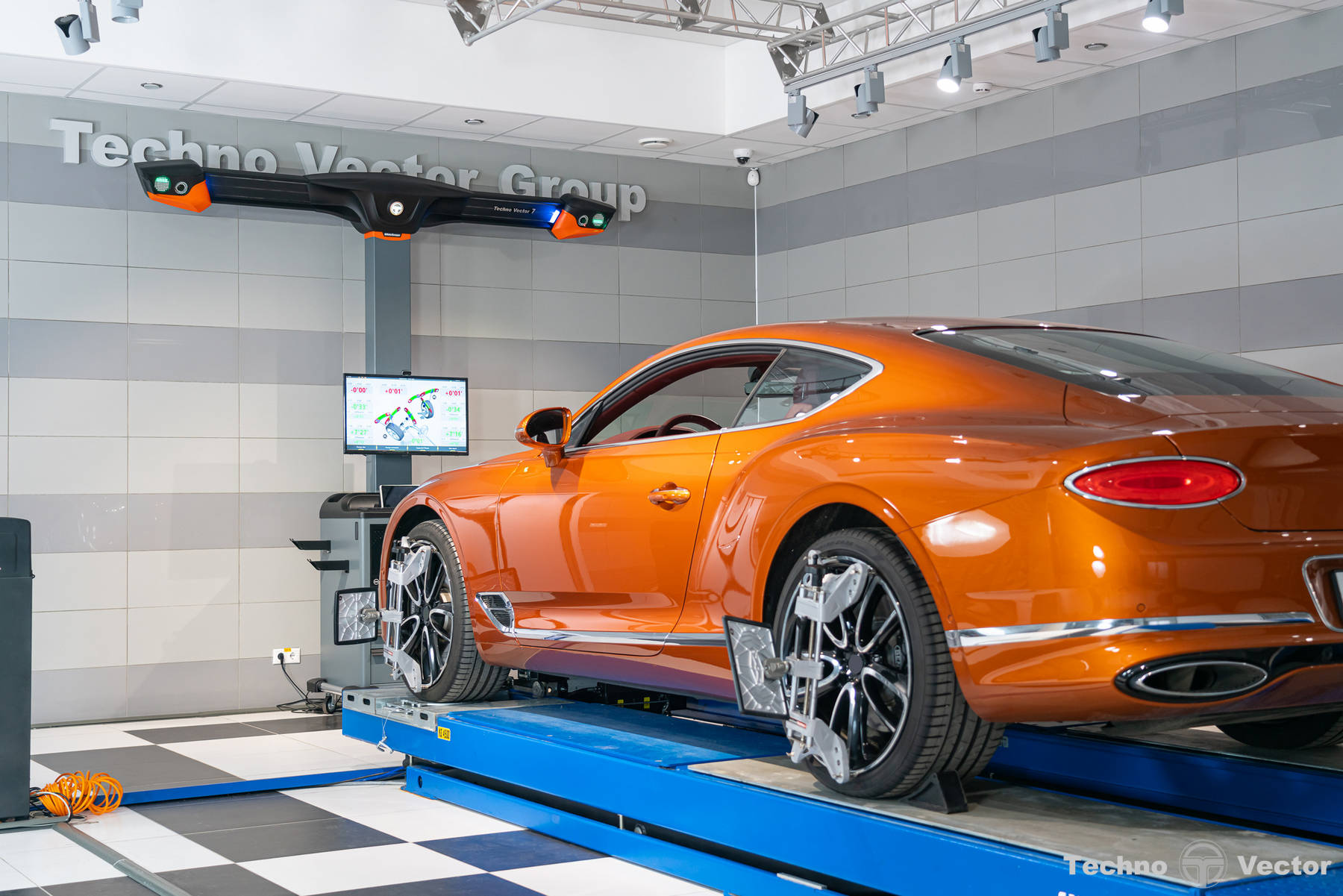

Стенды ТехноВектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Операционная система - лицензионная Microsoft Windows 10.

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

• для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.
• для передней оси (управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

Комплект поставки:

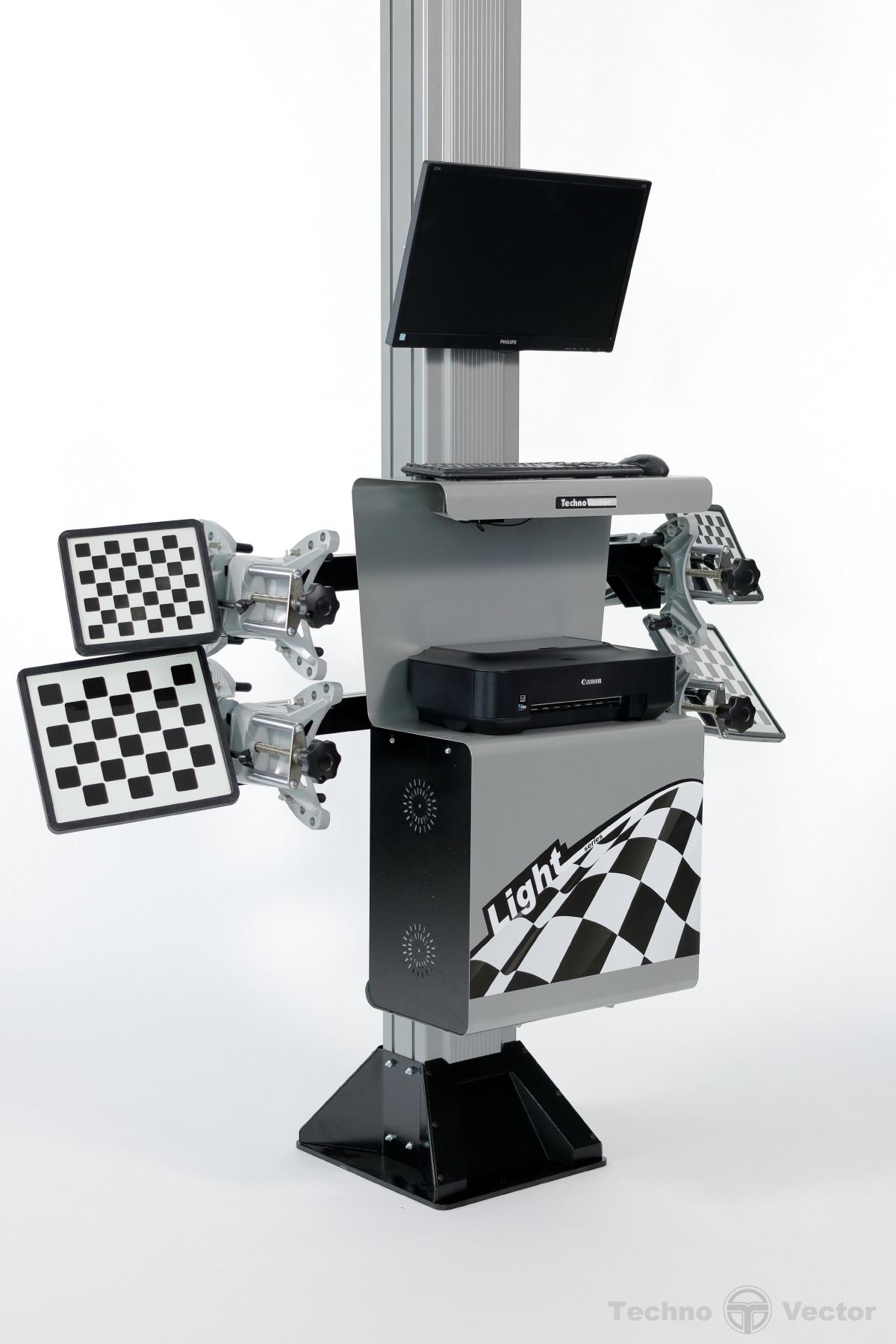

• Компьютерная стойка Light-series
  • Компьютерная стойка представляет собой металлическую конструкцию. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу.
• Корпуса системы машинного зрения (тип Т)
  • Предназначен для напольной установки стенда.
  • Измерительные и регулировочные работы проводятся на подъемнике.
• Пульт дистанционного управления ТехноВектор
  • Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
  • На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
  • Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.
• Компьютер для стендов ТехноВектор
  • Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.
  • На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.

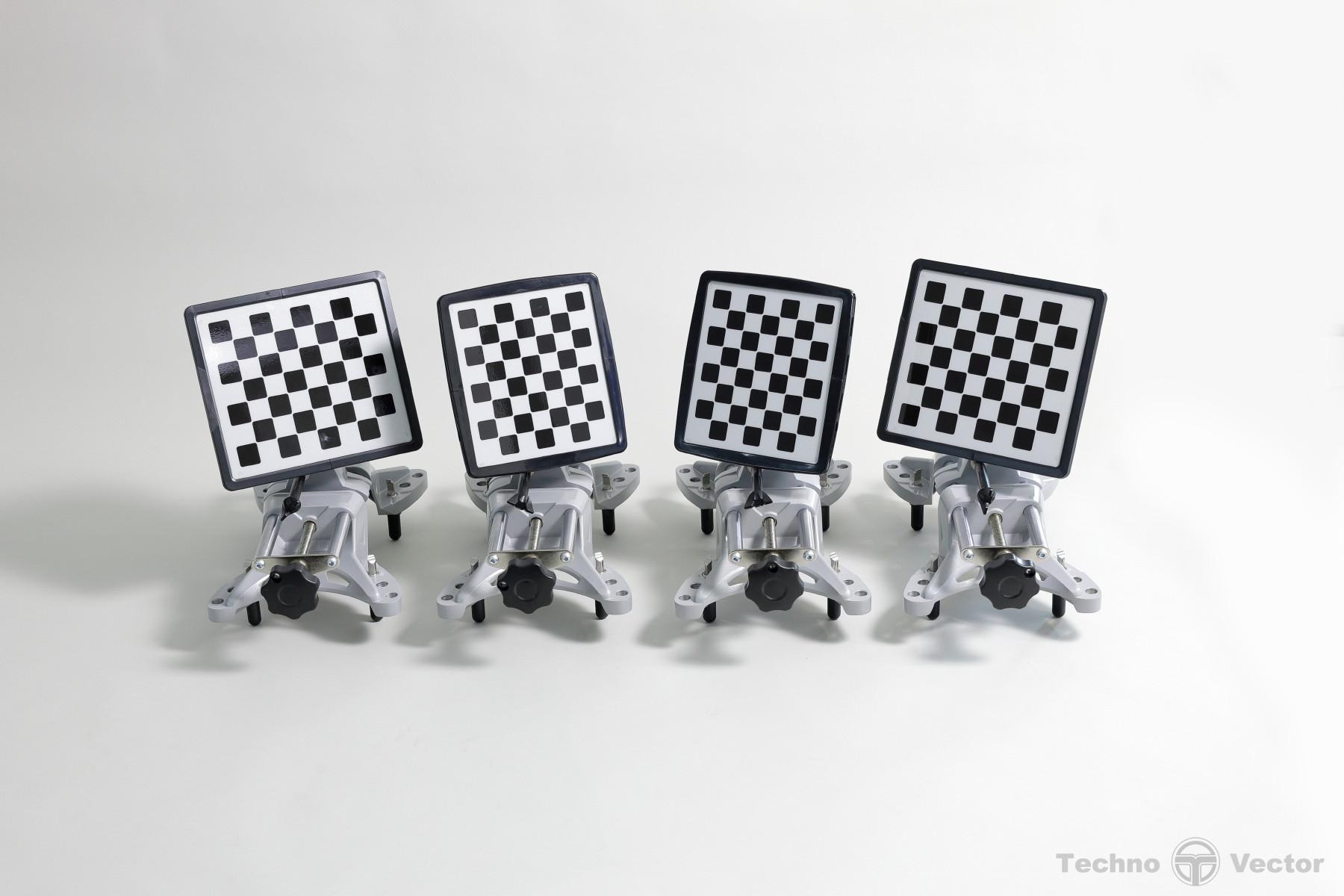

• Мишени для стендов с машинным зрением
  • Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
  • По одной на каждое колесо.
  • Удобны в обращении.
  • Никаких электронных компонентов.
  • Не нуждается в калибровке.

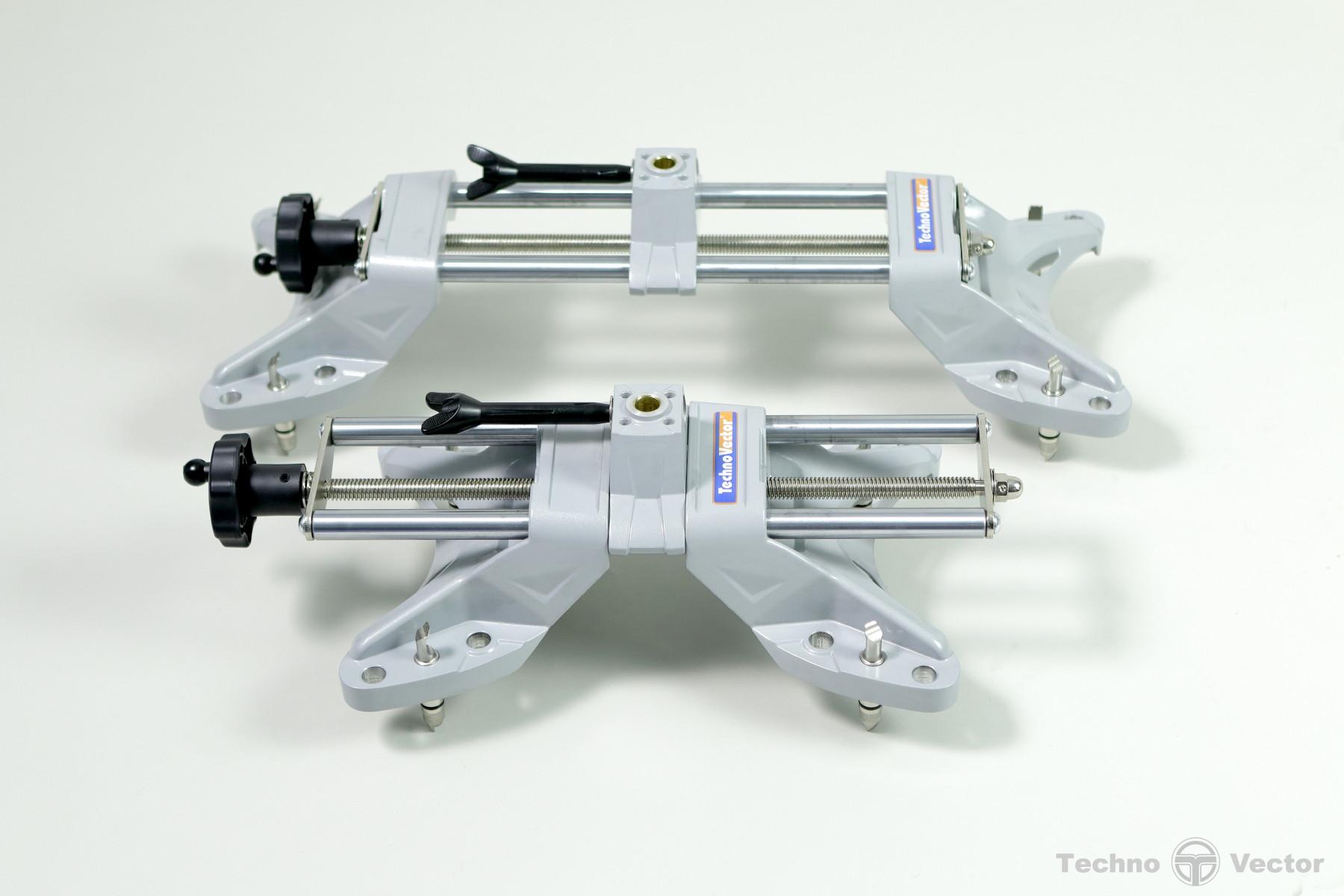

• Колесные адаптеры ТехноВектор
  • Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
  • На адаптеры крепятся измерительные блоки.
  • Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.
• Комплект усиленных поворотных платформ для стенда сход-развал
  • Комплект поворотных платформ используется при выполнении работ на стендах сход-развал с технологией 3D для поперечной разгрузки передних колес автомобиля.
  • Габаритные размеры платформы: 400х400х50мм.
  • Грузоподъемность одной платформы: 1000 кг.
  • Вес одной платформы: 17 кг.
• Стопор руля и упор для тормоза
  • Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
  • Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

Габариты и транспортировка

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:

Вес БРУТТО : 221.5 кг.

Объем: 1.14 m3
