Описание ТехноВектор T 6202
ТЕХНОВЕКТОР 6
3D стенд без ограничений!
Стенды ТехноВектор 6 FREE MOTION предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Ограничения существующих 3D стендов
Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.
Новинка компании Технокар - ТехноВектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!
Принцип работы

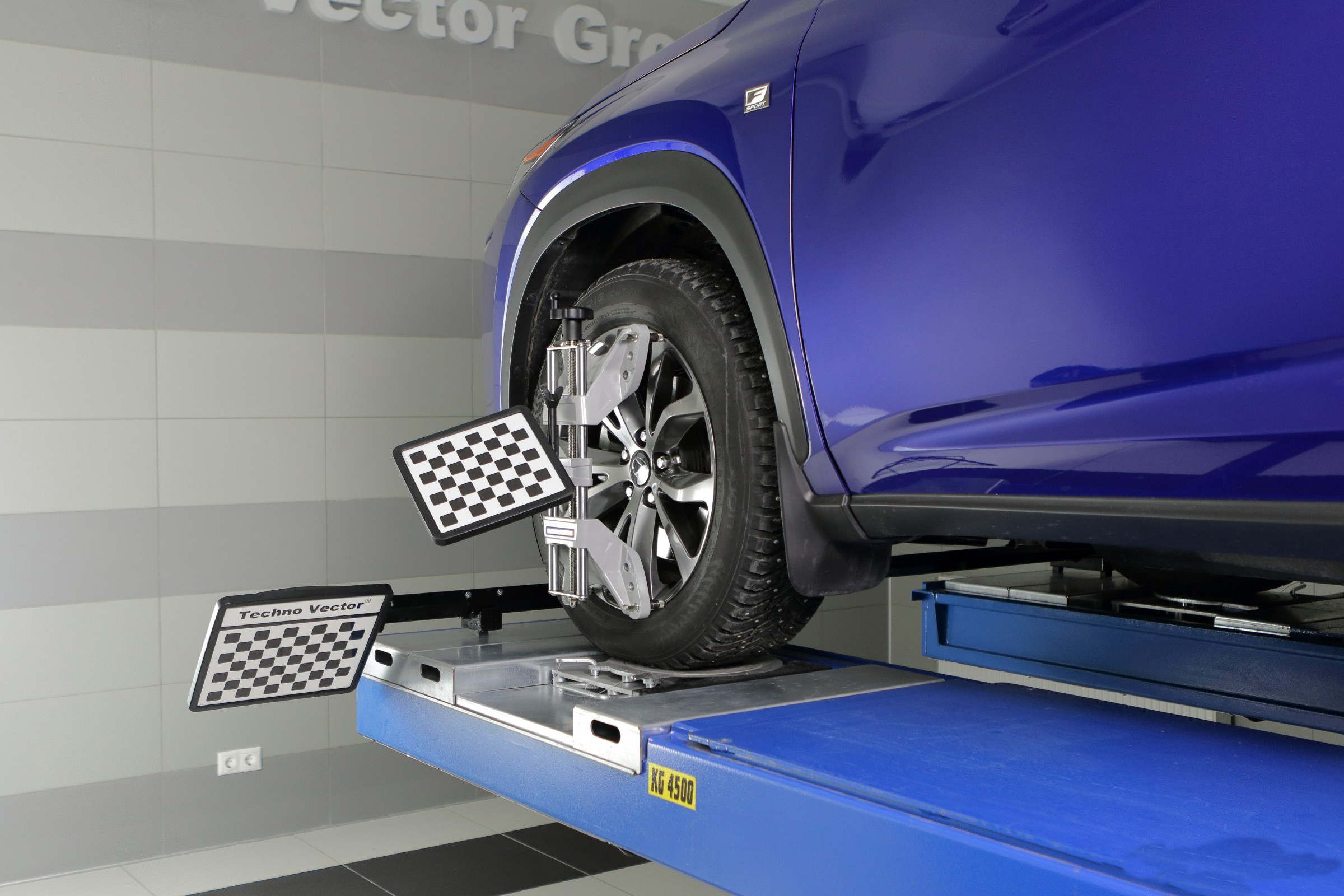

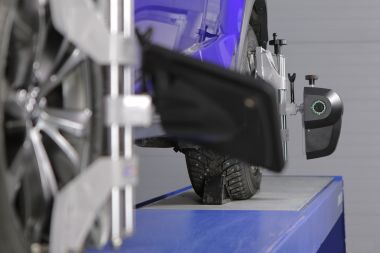

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

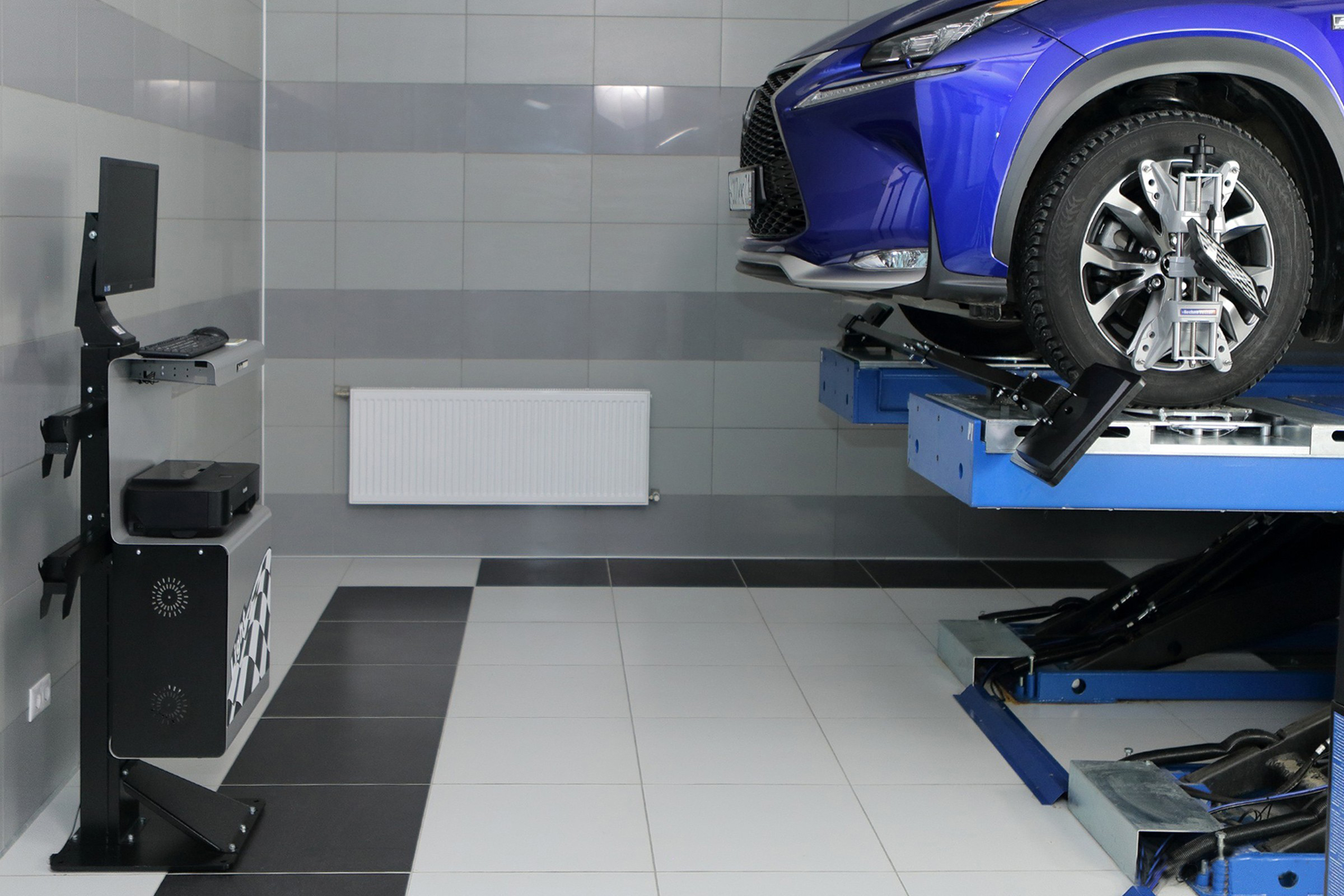

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.
Установка стенда
Установка стенда ТехноВектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.
Компенсация биения дисков
Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.
Стенд ТехноВектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей, так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.
Операционная система - лицензионная Microsoft Windows.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
Комплект поставки:

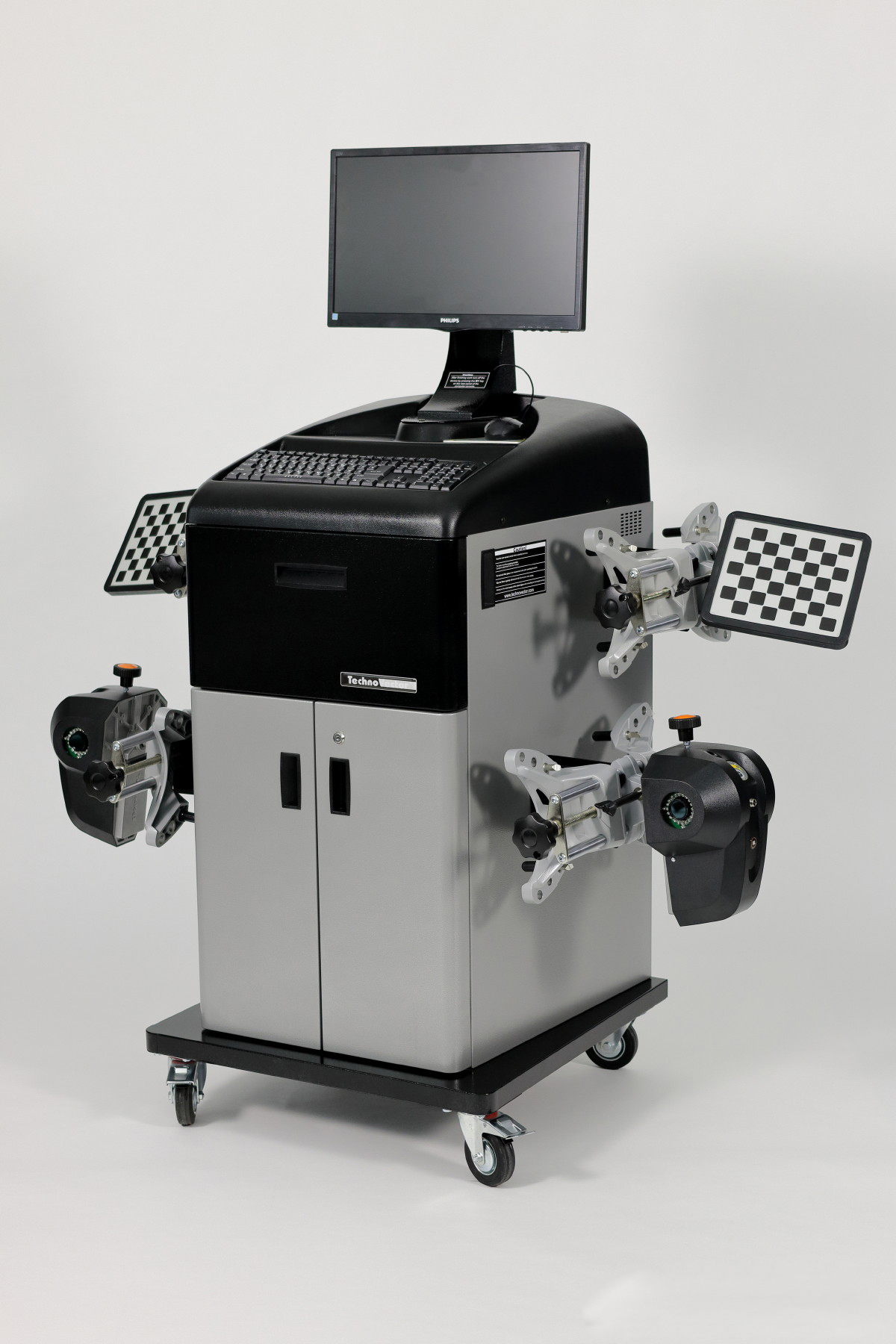

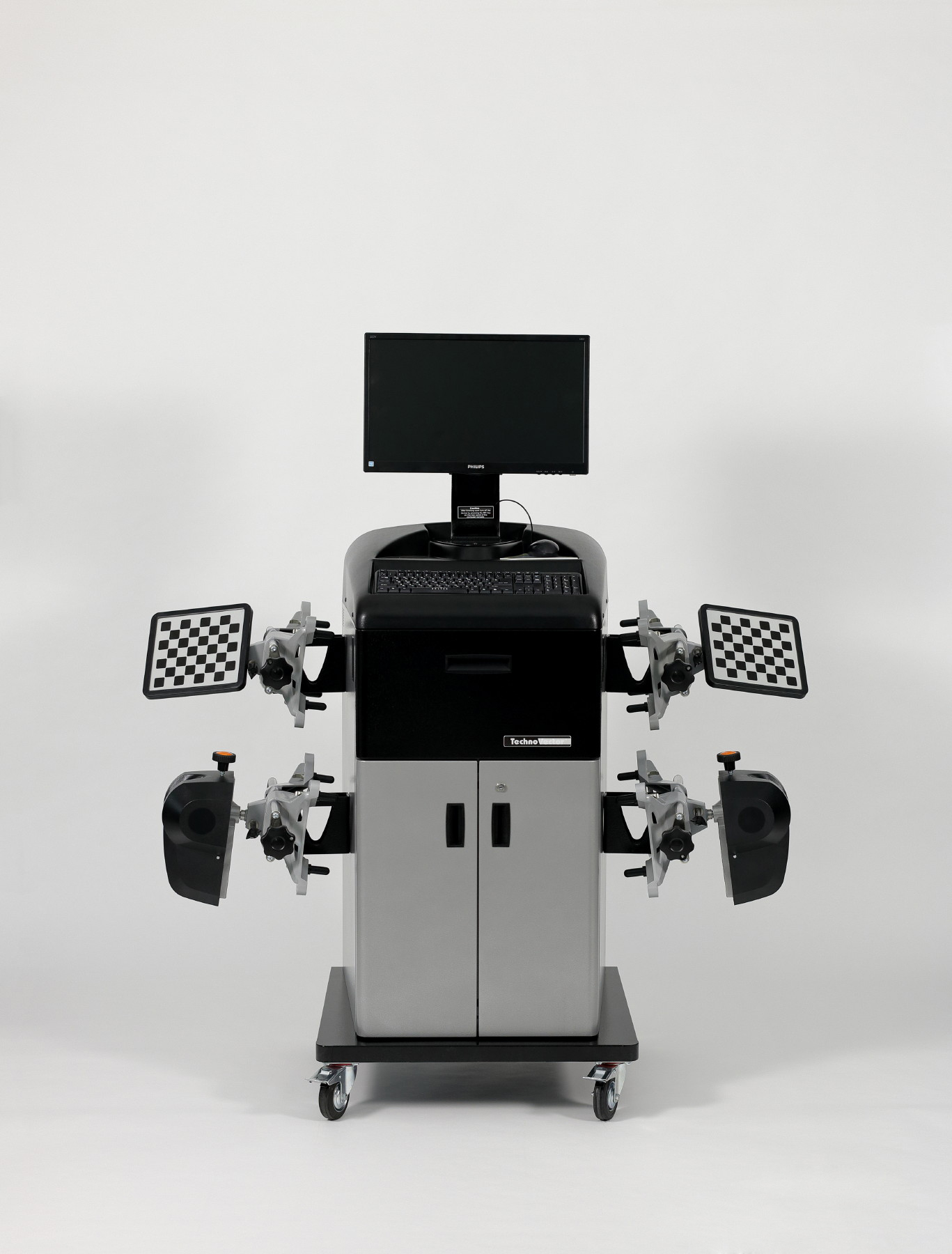

- Компьютерная стойка стенда ТехноВектор
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- беспроводной пульт управления;
- современный, высокоскоростной процессор;
- широкоформатный монитор;
- программное обеспечение ТехноВектор с трехмерной визуализацией.
- Монитор
- Компьютер для стендов ТехноВектор

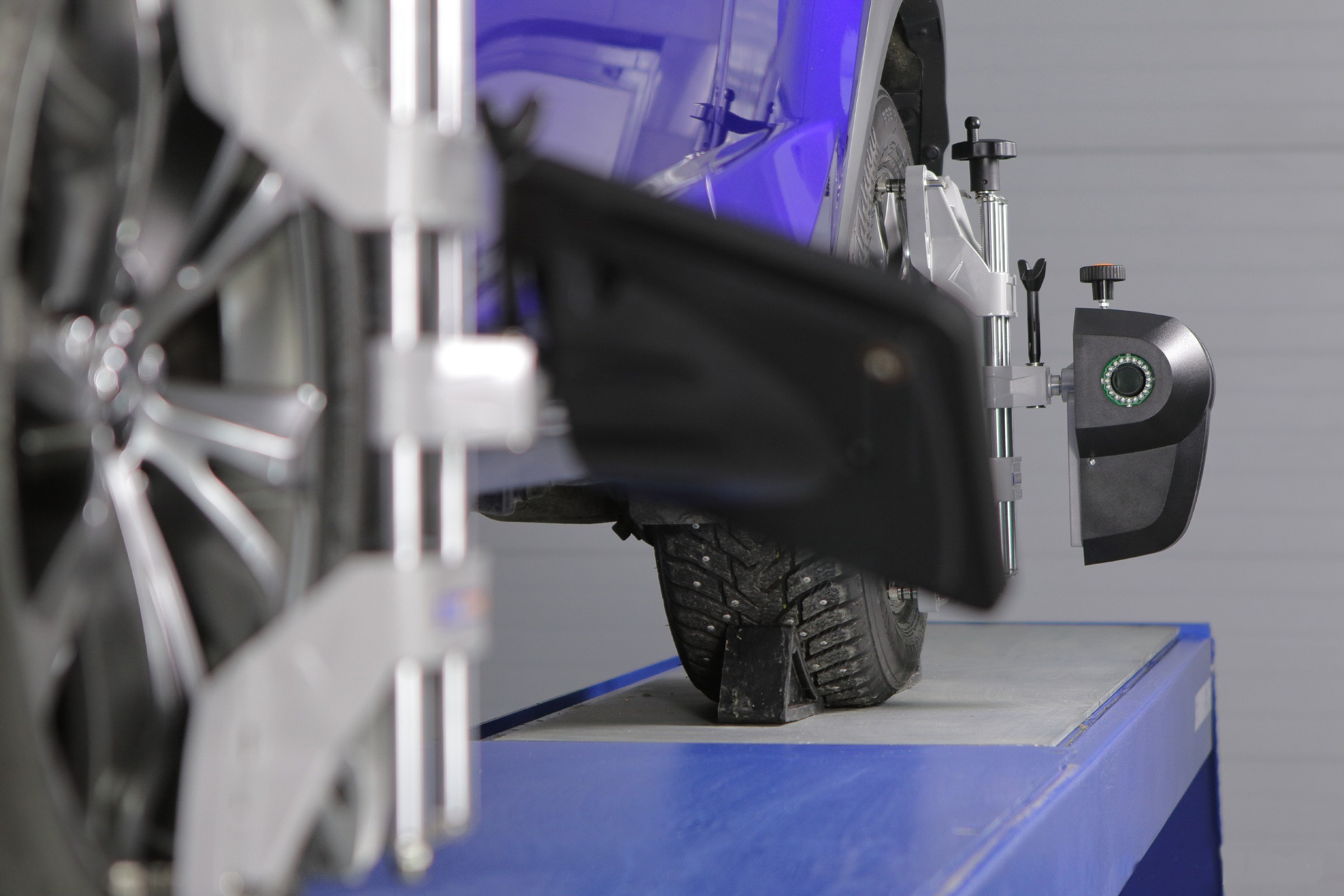

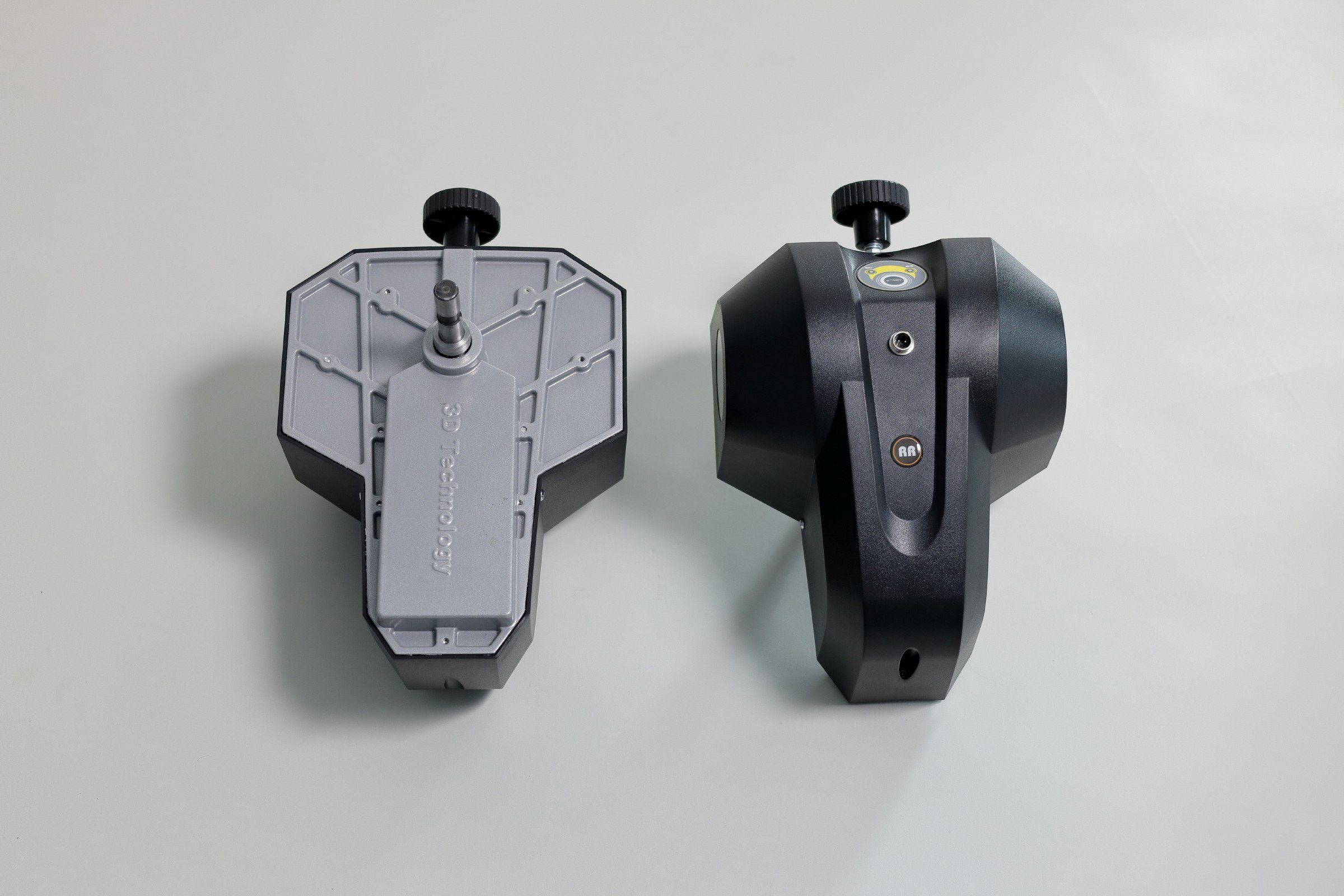

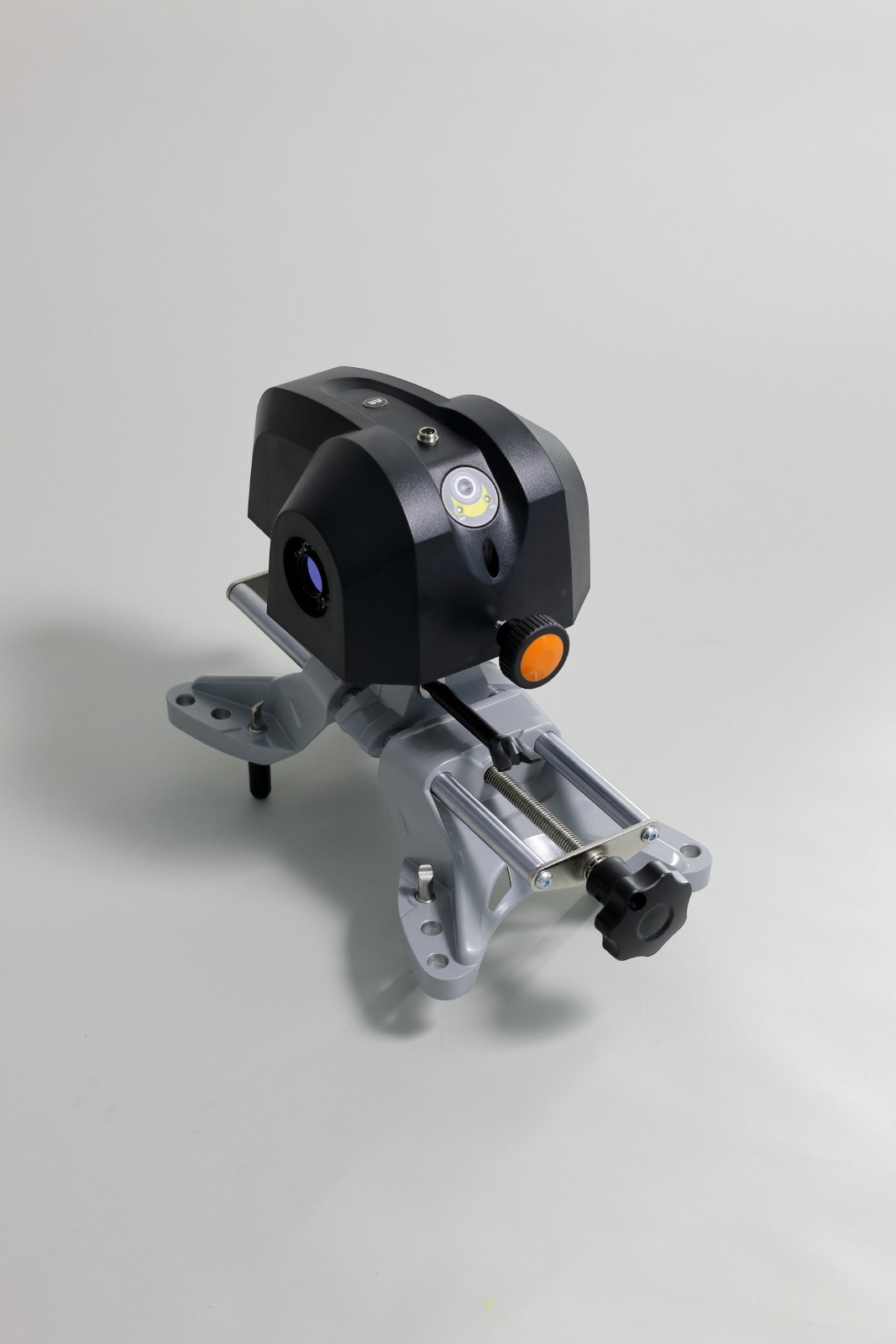

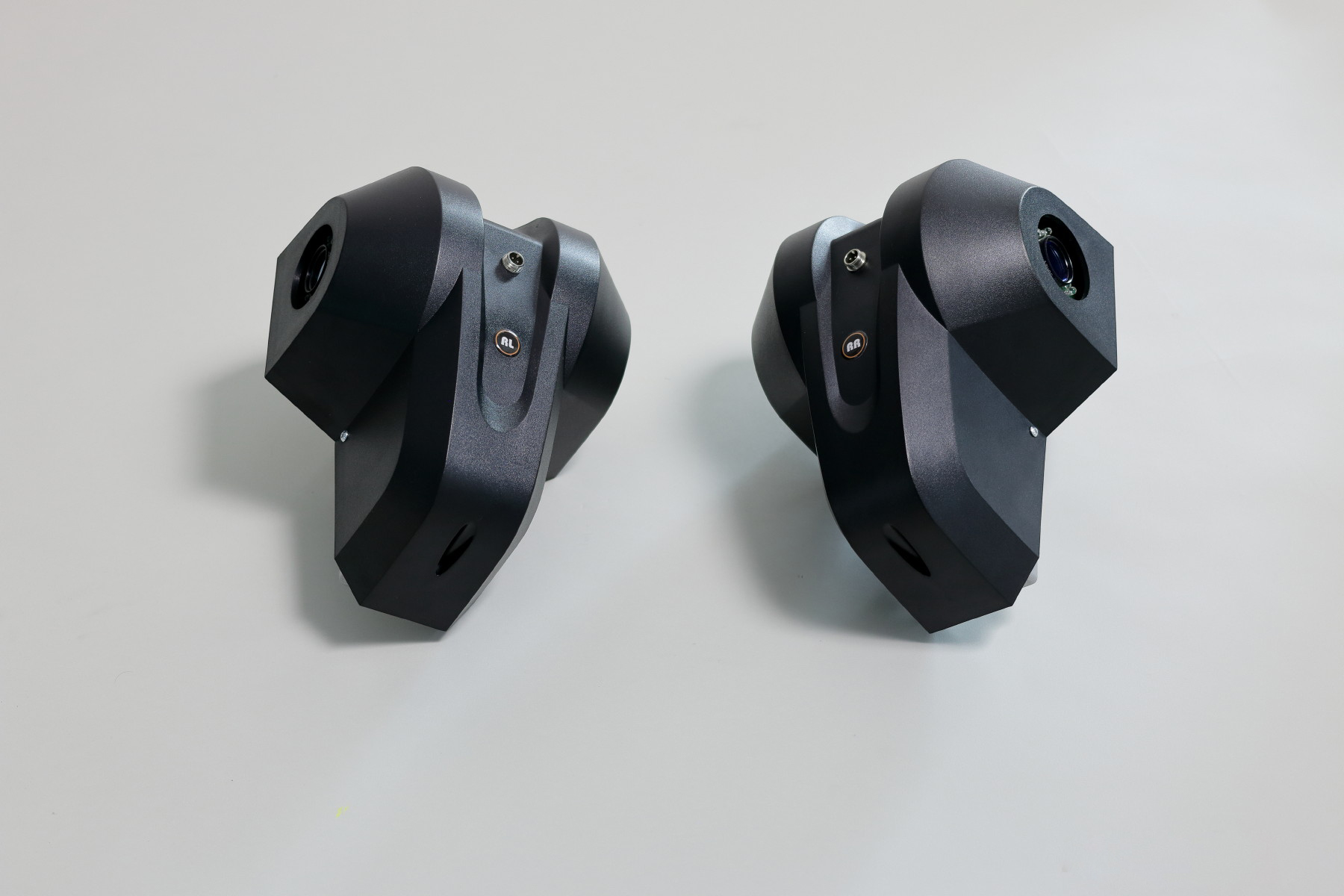

- Блок-камеры
- Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.
- Пульт дистанционного управления ТехноВектор
- Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
- На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
- Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.

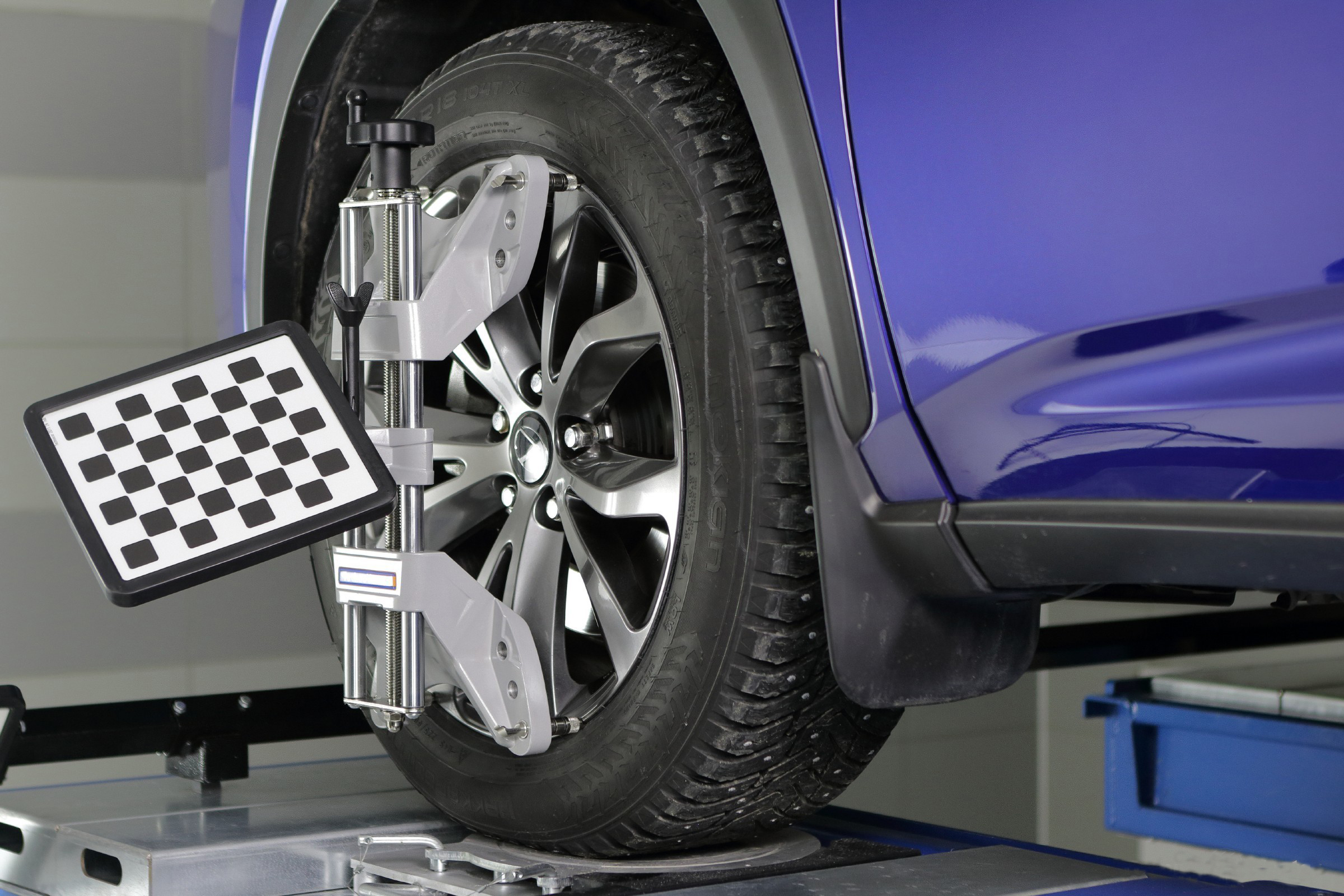

- Измерительные мишени

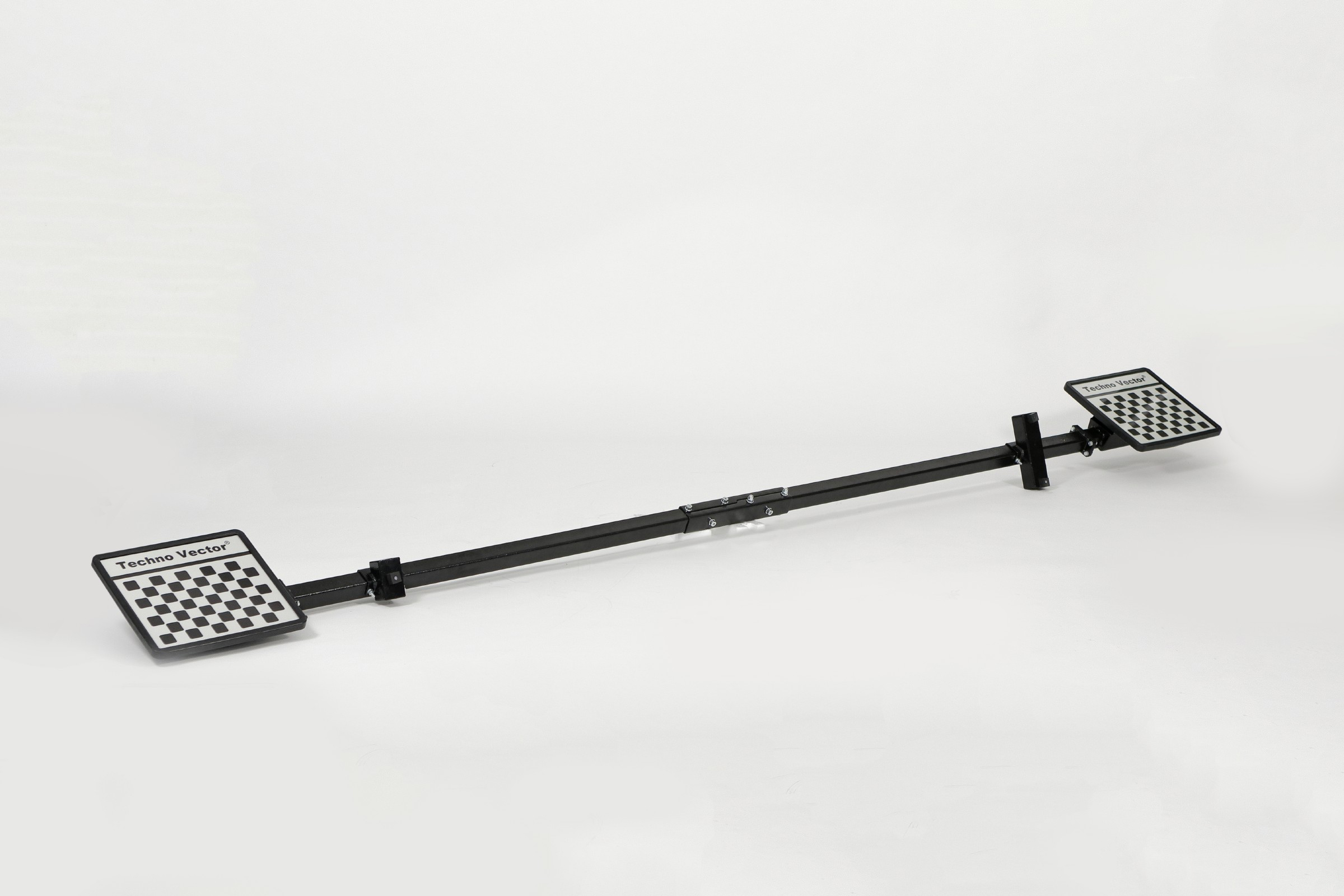

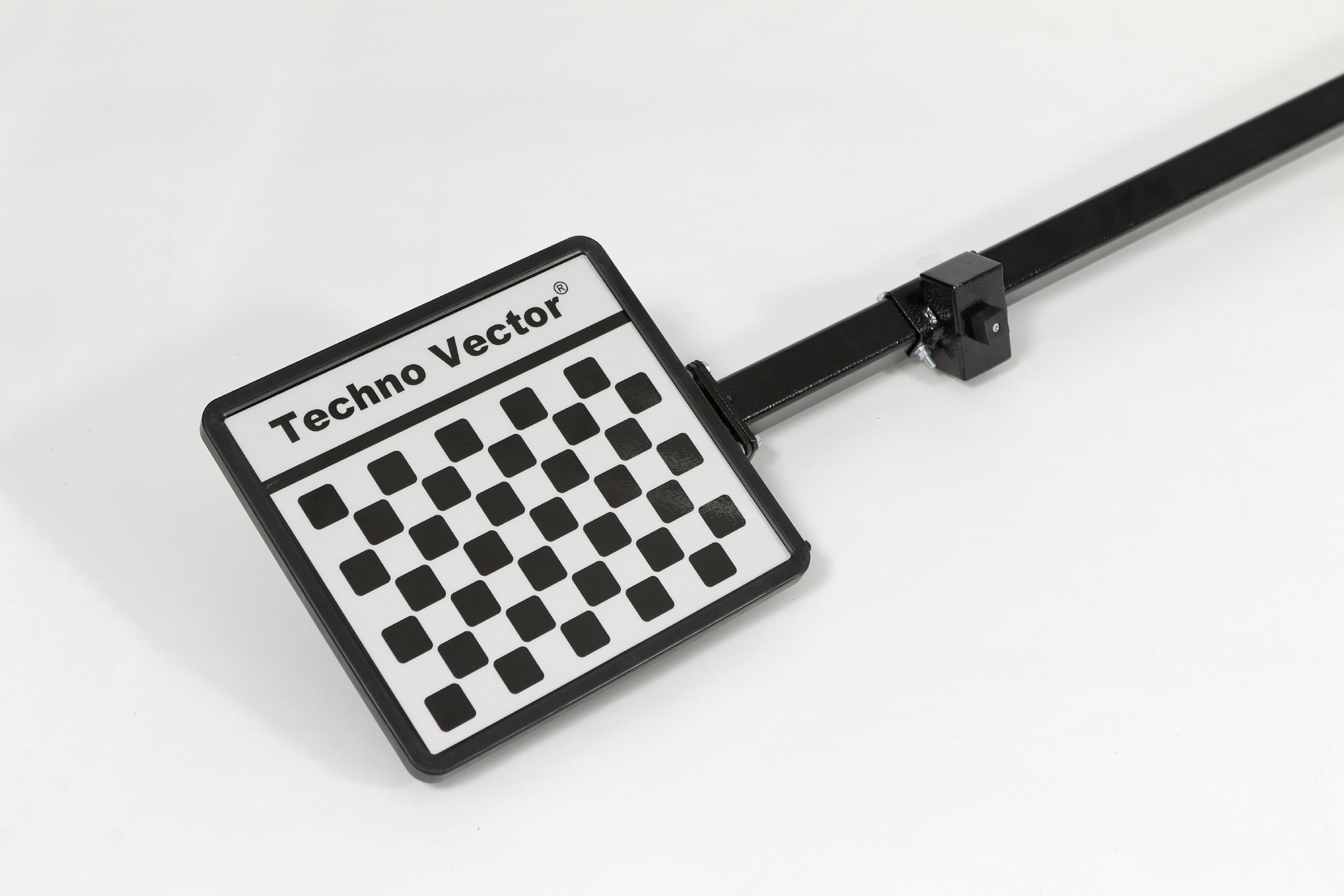

- Вал с референсными мишенями
- Калибровочное устройство
- Комплект опор для калибровки
- Комплект передних поворотных платформ
- Стопор руля и упор для тормоза
- Колесные адаптеры ТехноВектор
- Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
- На адаптеры крепятся измерительные блоки.
- Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.
- Кронштейны для колесных адаптеров
Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Пленка (Передние поворотные опоры) | 450 x 380 x 135 | 30.2 |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Картон (стойка компьютерная T) | 720 x 800 x 1190 | 60.3 |
| Ящик фанерный | 1200 x 600 x 300 | 45.1 |
| Обрешетка * | 1920 x 220 x 460 | 31.5 |
Вес БРУТТО : 187.9 кг.
Объем: 1.27 m3
