Описание ТехноВектор T 4216
ТЕХНОВЕКТОР 4

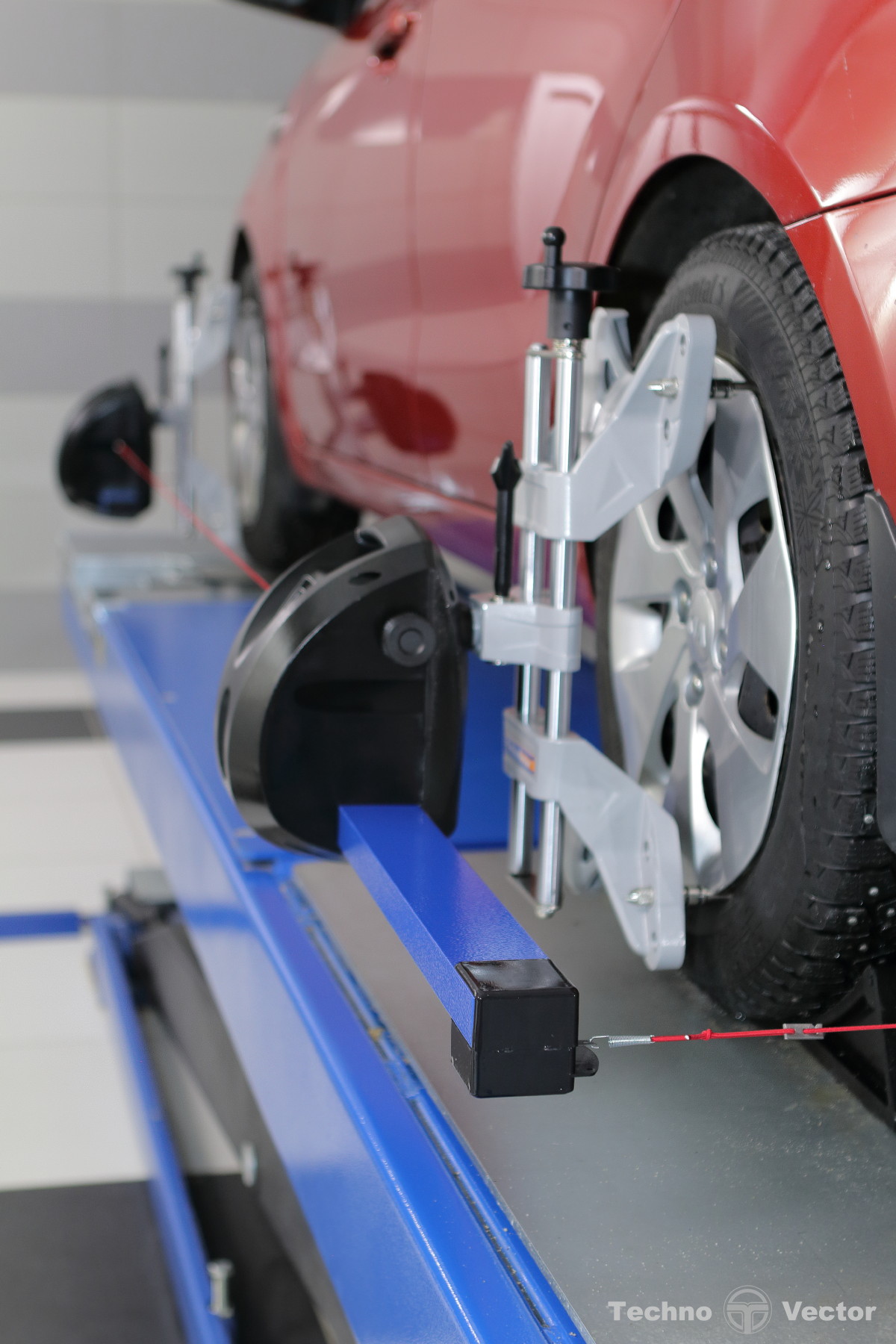

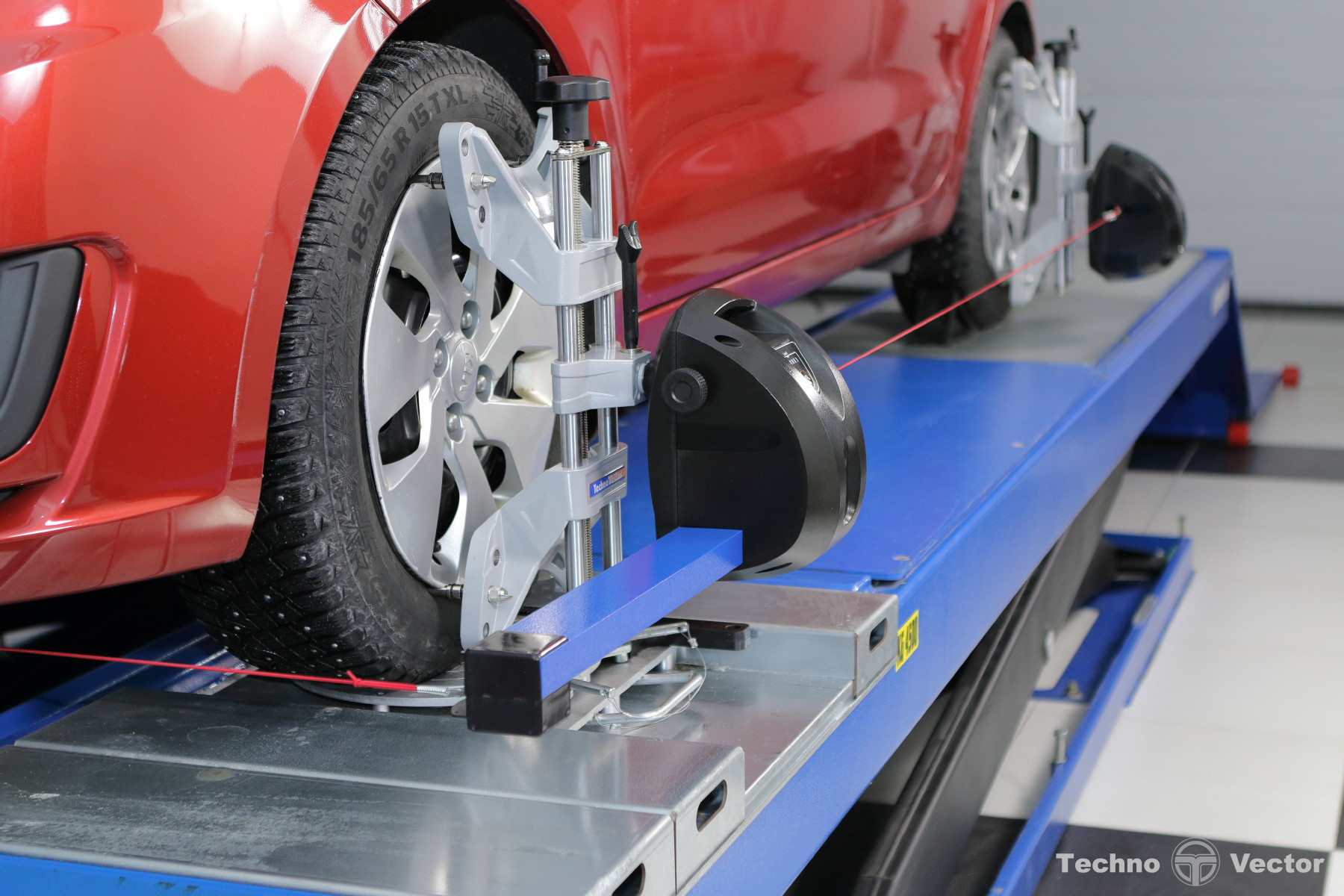

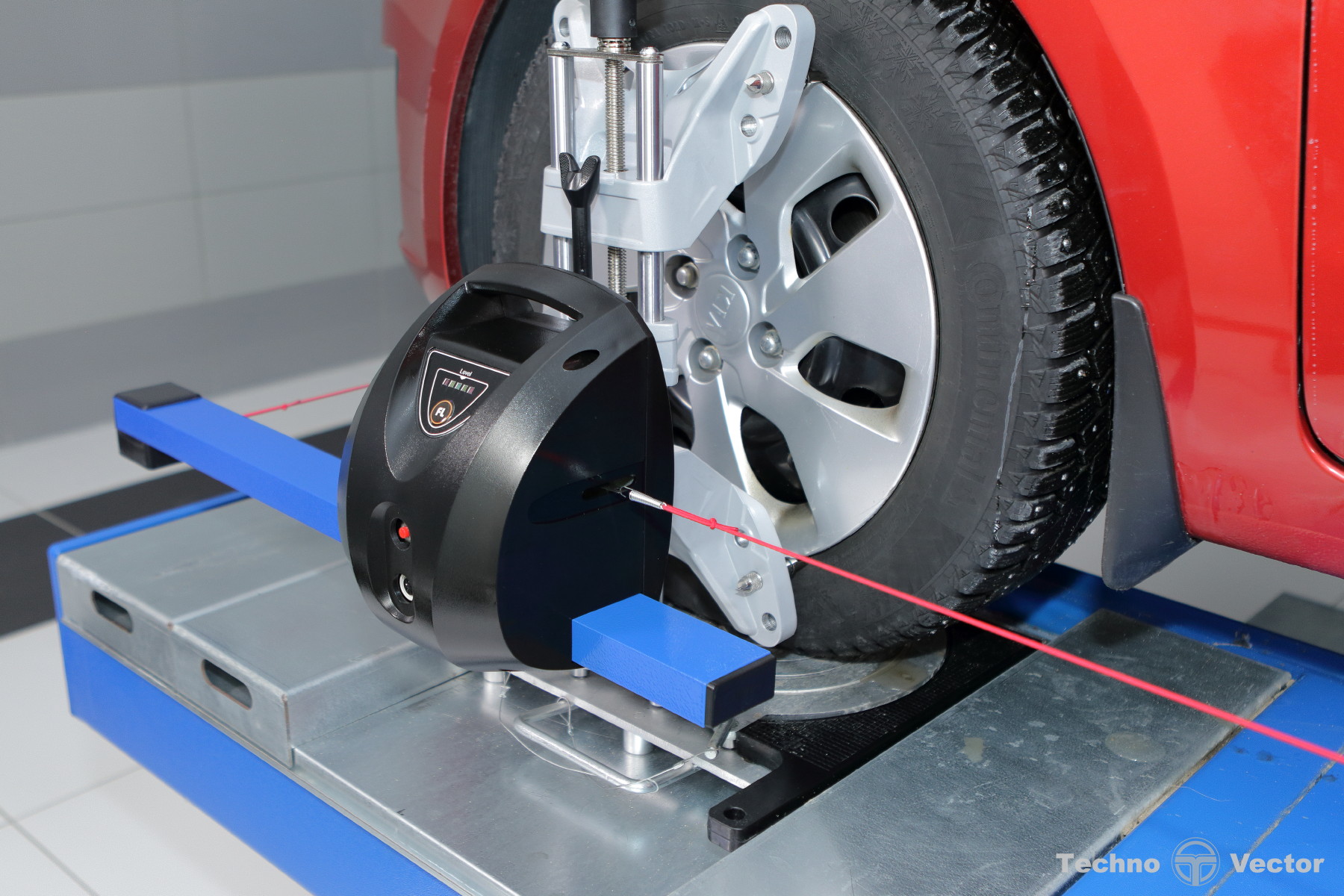

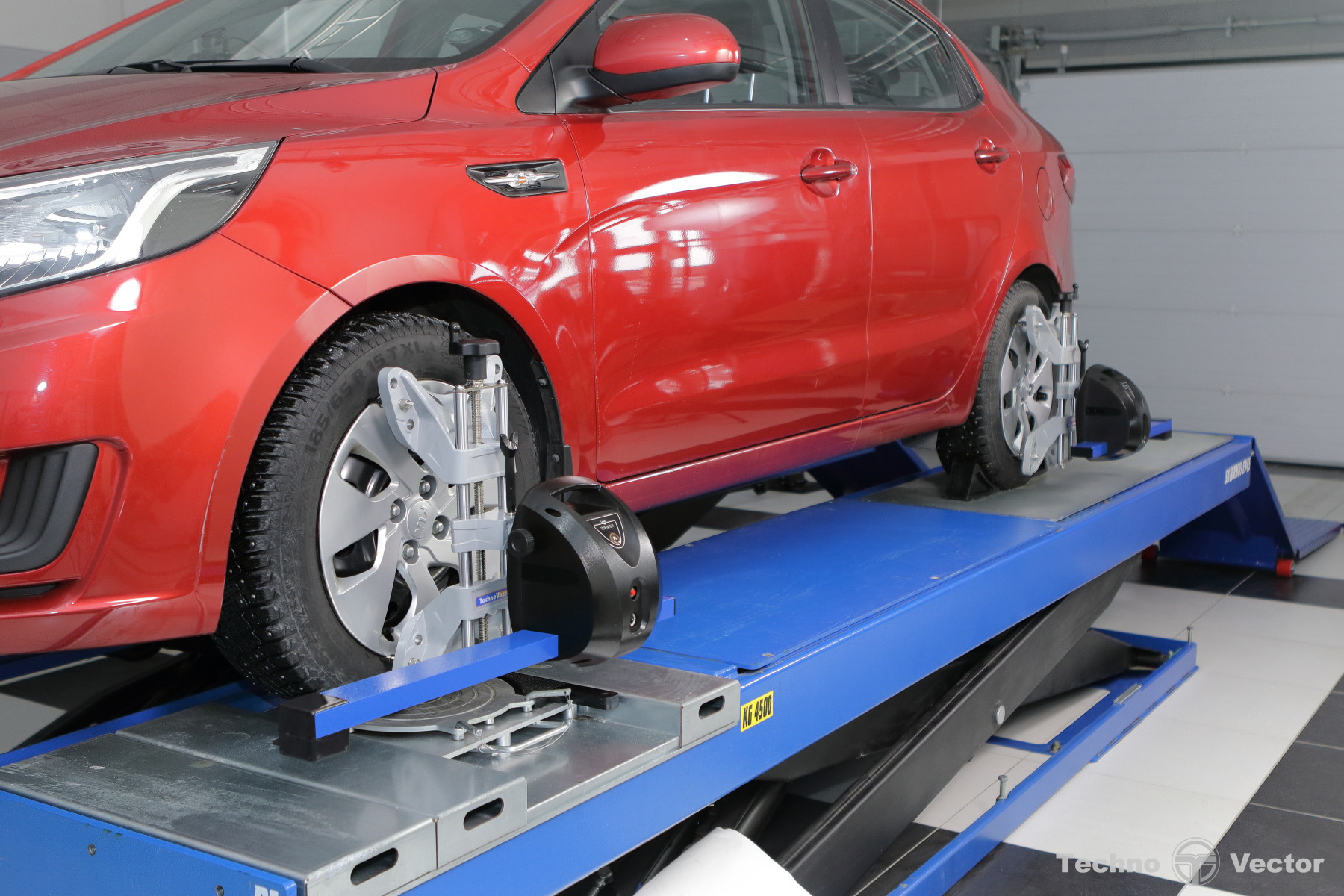

стенд с кордовой связью
Производство стендов "ТехноВектор" традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.
Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.
Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB - порт повышает скорость обмена информацией.
Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.
Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.
Модификации прибора 4216 – оснащаются 8 датчиками поворота и 8 датчиками измерителями вертикальных углов.
Измерительные блоки оснащены электронными уровнями и подключаются к компьютеру посредством кабелей.
Данная модификация стенда поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.
Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.
ТехноВектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес *;
- углы симметрии осей *.
для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».
Комплект поставки:
| Руководство по эксплуатации | 1 |
| Самоцентрирующийся колесный адаптер (захват) | 4 |
| Стопор для руля | 1 |
| Упор для тормоза | 1 |
| Поворотная платформа | 2 |
| Стяжка боковая | 2 |
| Стяжка калибровочная | 2 |
| Стяжка передняя | 1 |
| Пульт дистанционного управления | 1 |
| Кабель передних измерительных блоков | 2 |
| Кабель задних измерительных блоков | 2 |
| Калибровочное устройство "ТехноВектор" | 1 |
| Уровень калибровочный | 1 |

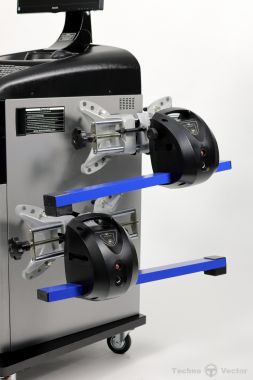

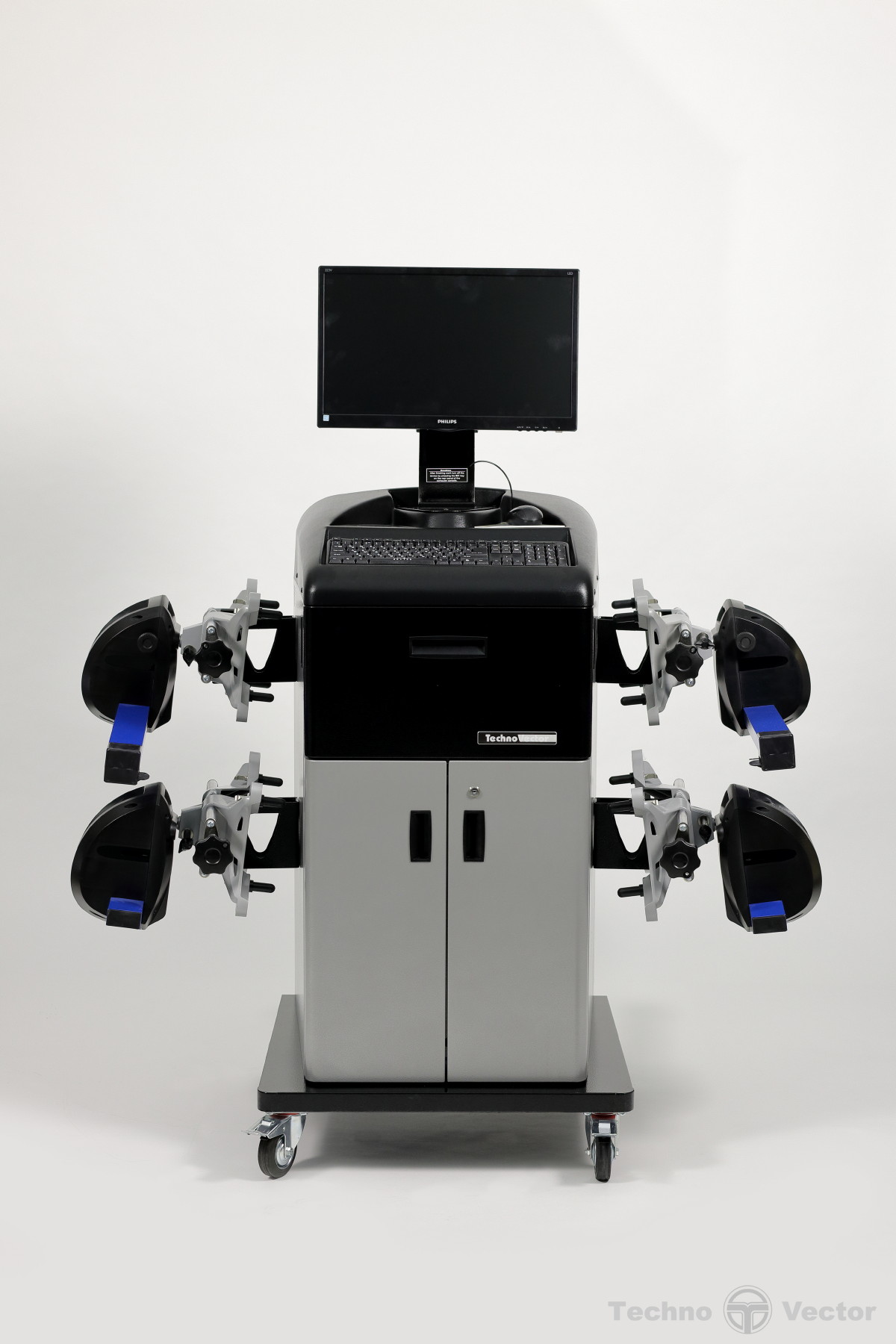

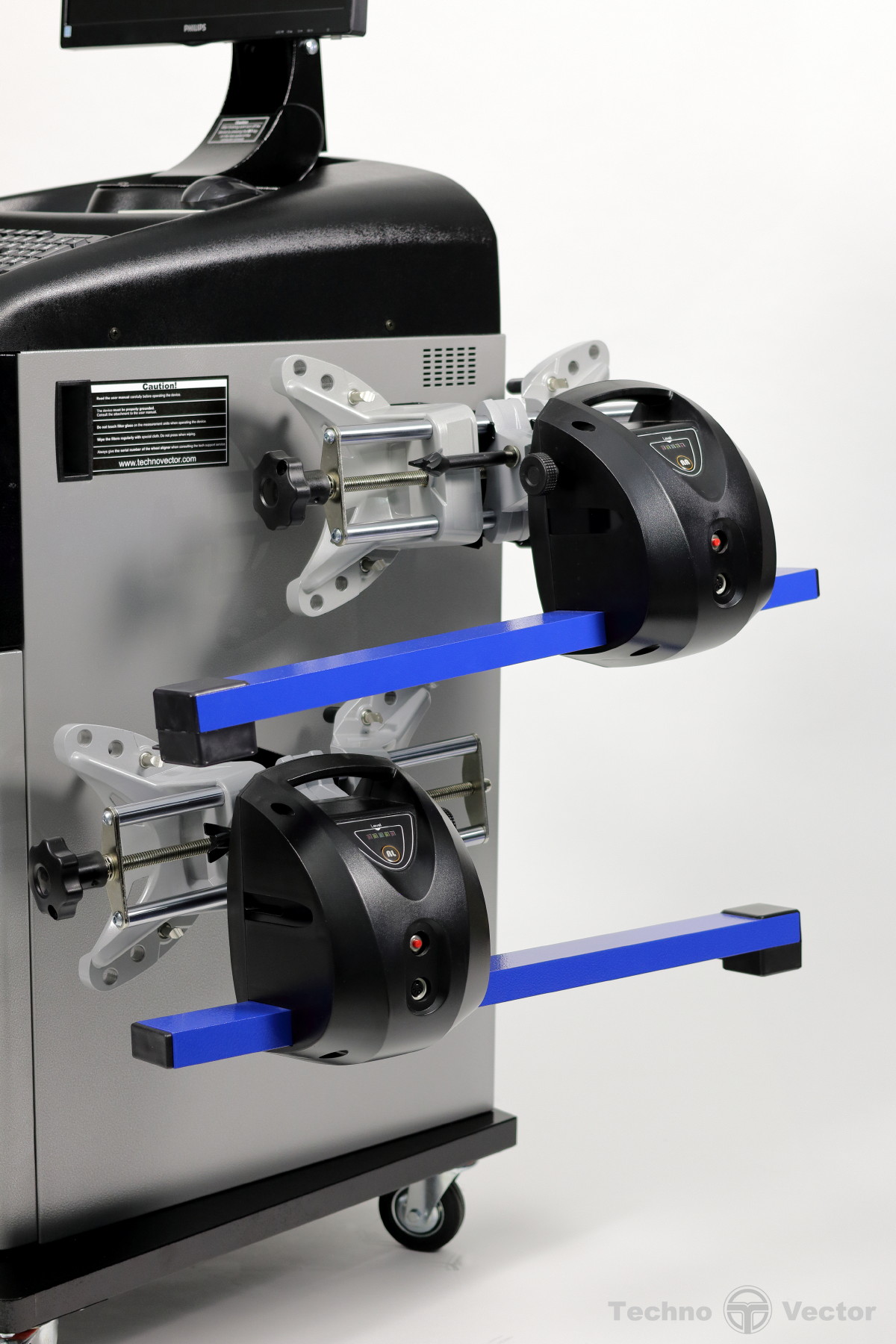

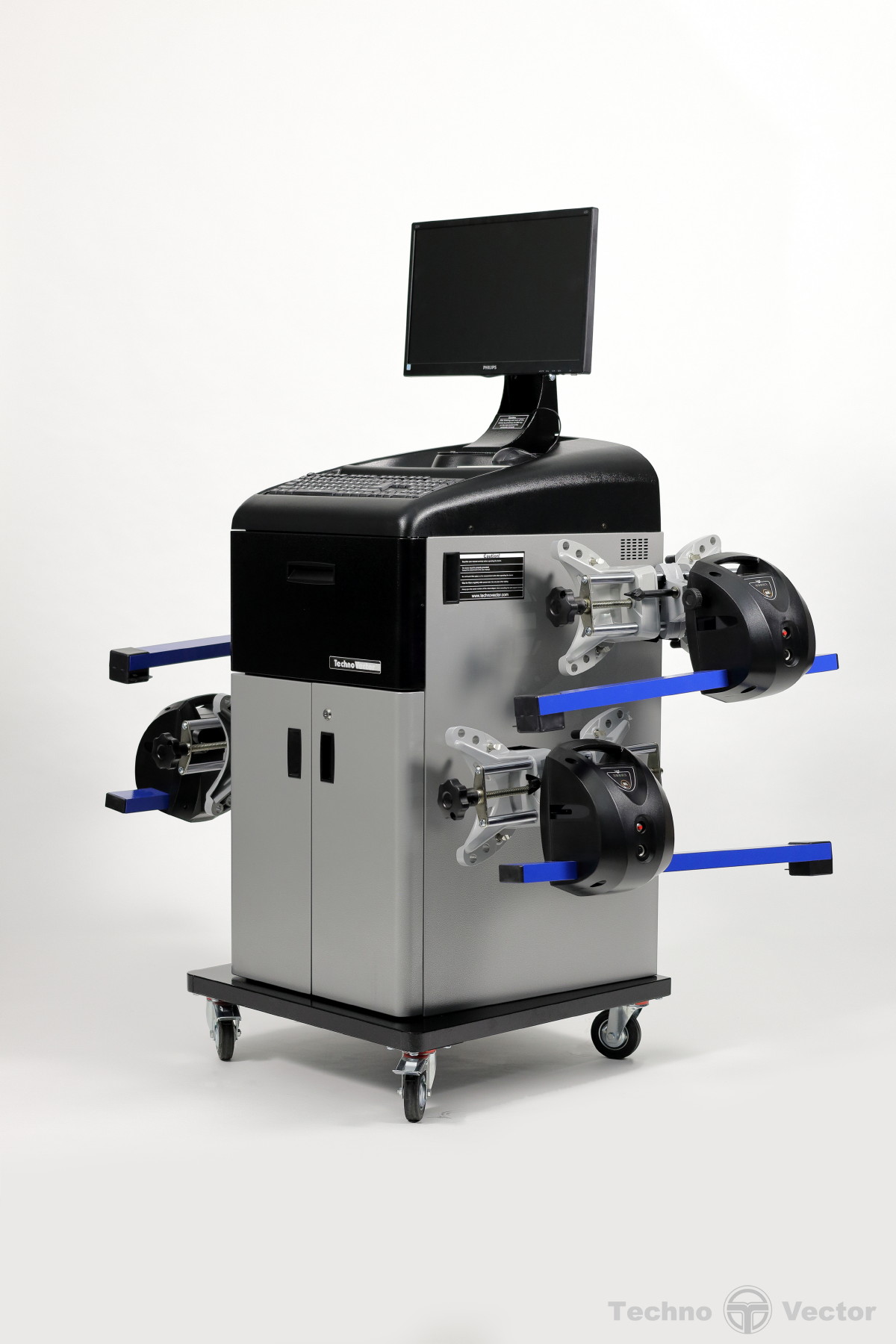

- Компьютерная стойка T серии стенда ТехноВектор
- Компьютерная стойка серии T-серии - базовый вариант компьютерной стойки, сочетает в себе простоту и функциональность.
- Стойка представляет собой металлическую конструкцию, сверху пластиковая панель на которой располагаются элементы управления и монитор на специальном регулируемом кронштейне.

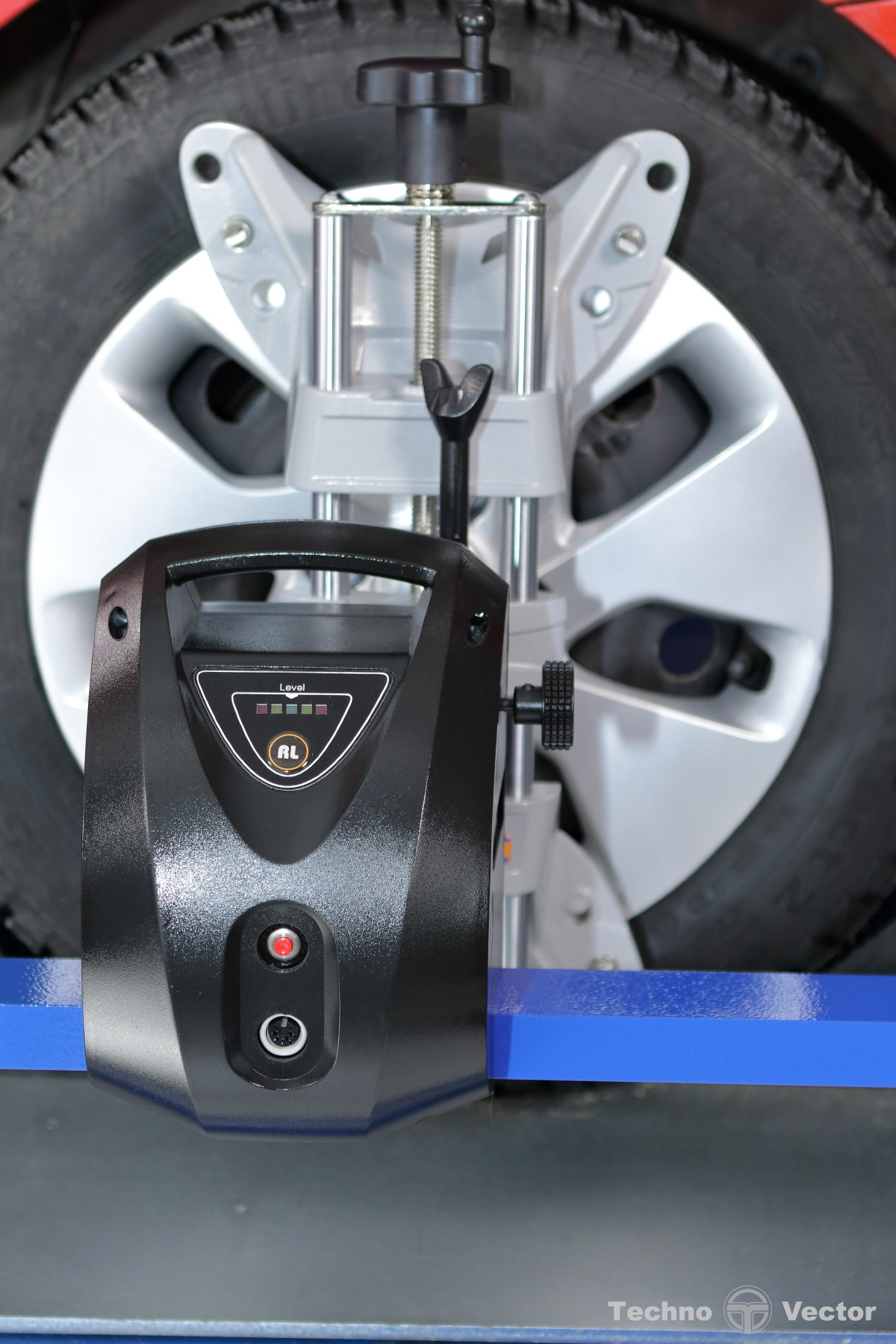

- Колесные адаптеры ТехноВектор
- Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).

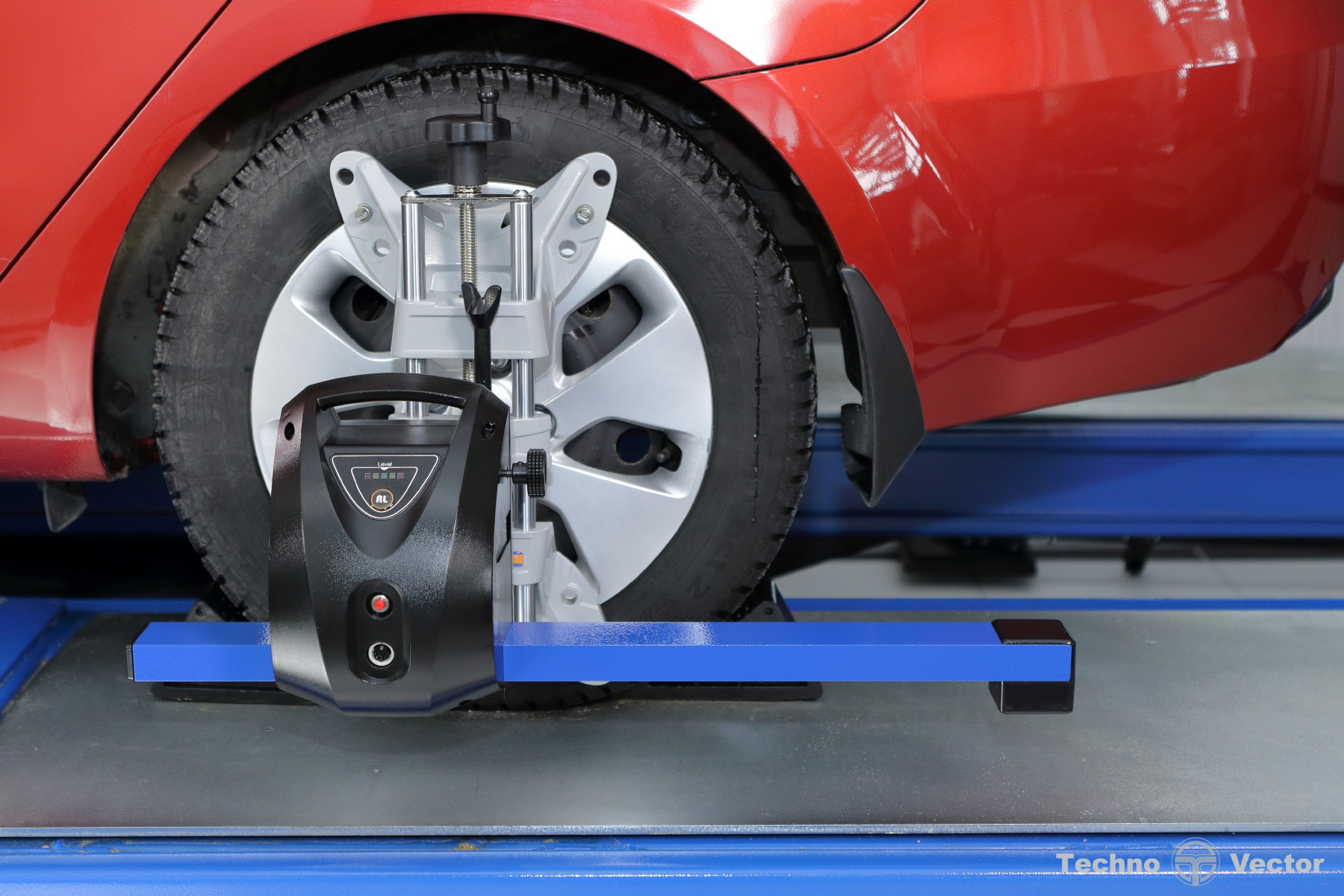

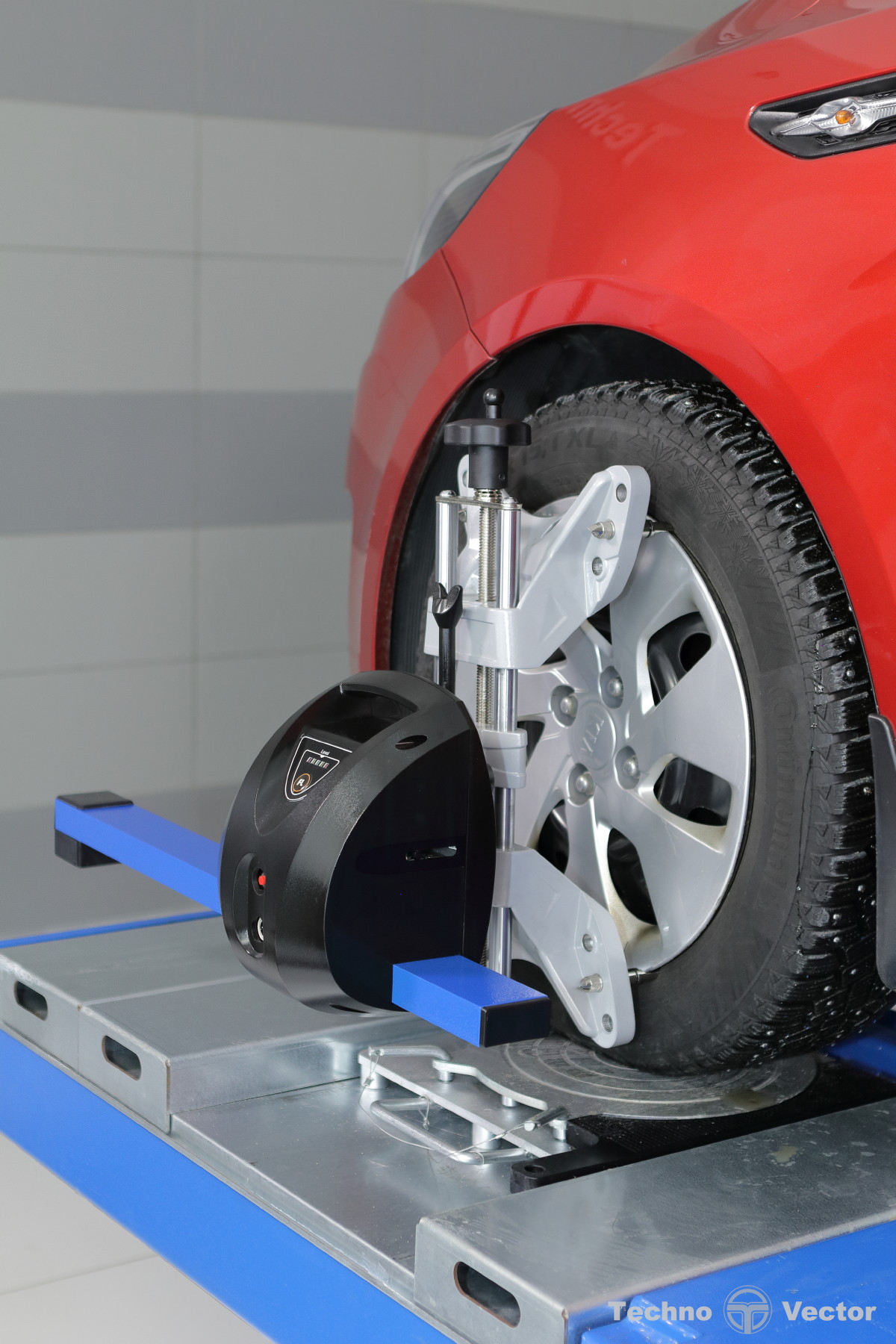

- На адаптеры крепятся измерительные блоки.
- Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.
- Компьютер для стендов ТехноВектор
- Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.
- На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.
- Комплект поворотных платформ для стенда сход-развал
- Комплект поворотных платформ используется при выполнении работ на стендах сход-развал ТехноВектор 4 и ТехноВектор 5 для поперечной разгрузки передних колес автомобиля.
- Габаритные размеры платформы: 375х365х50мм.
- Грузоподъемность одной платформы: 600 кг.
- Вес одной платформы: 12 кг.
- Пульт дистанционного управления ТехноВектор
- Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
- На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
- Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.
- Калибровочное устройство для ТехноВектор 4
- Калибровочное устройство ТехноВектор 4 представляет собой шасси с креплениями для измерительных блоков и позволяет проводить контроль и калибровку показаний датчиков самостоятельно, не прибегая к услугам сервисного центра.
- Пошаговая процедура, интегрированная в программе, направляет действия оператора.

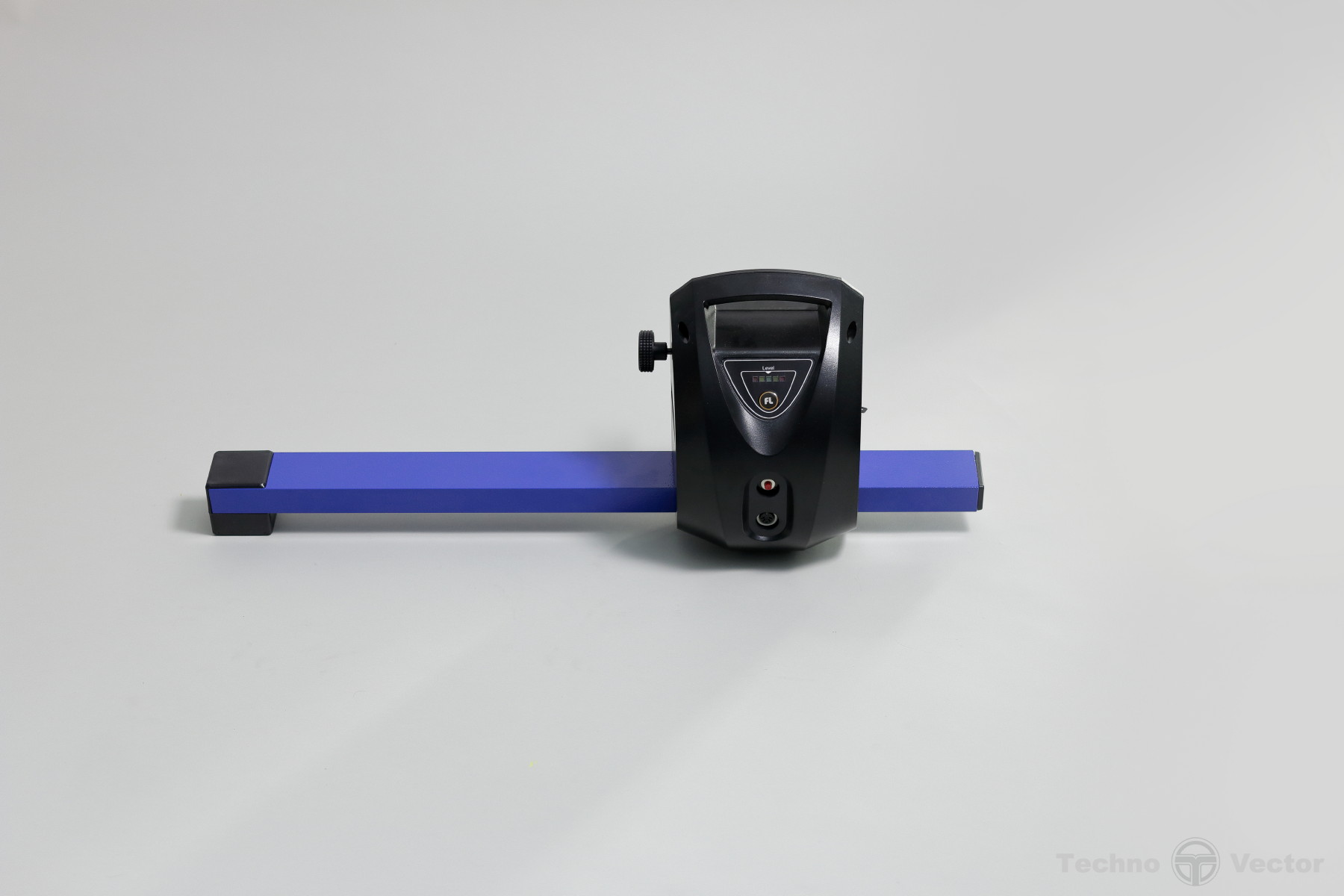

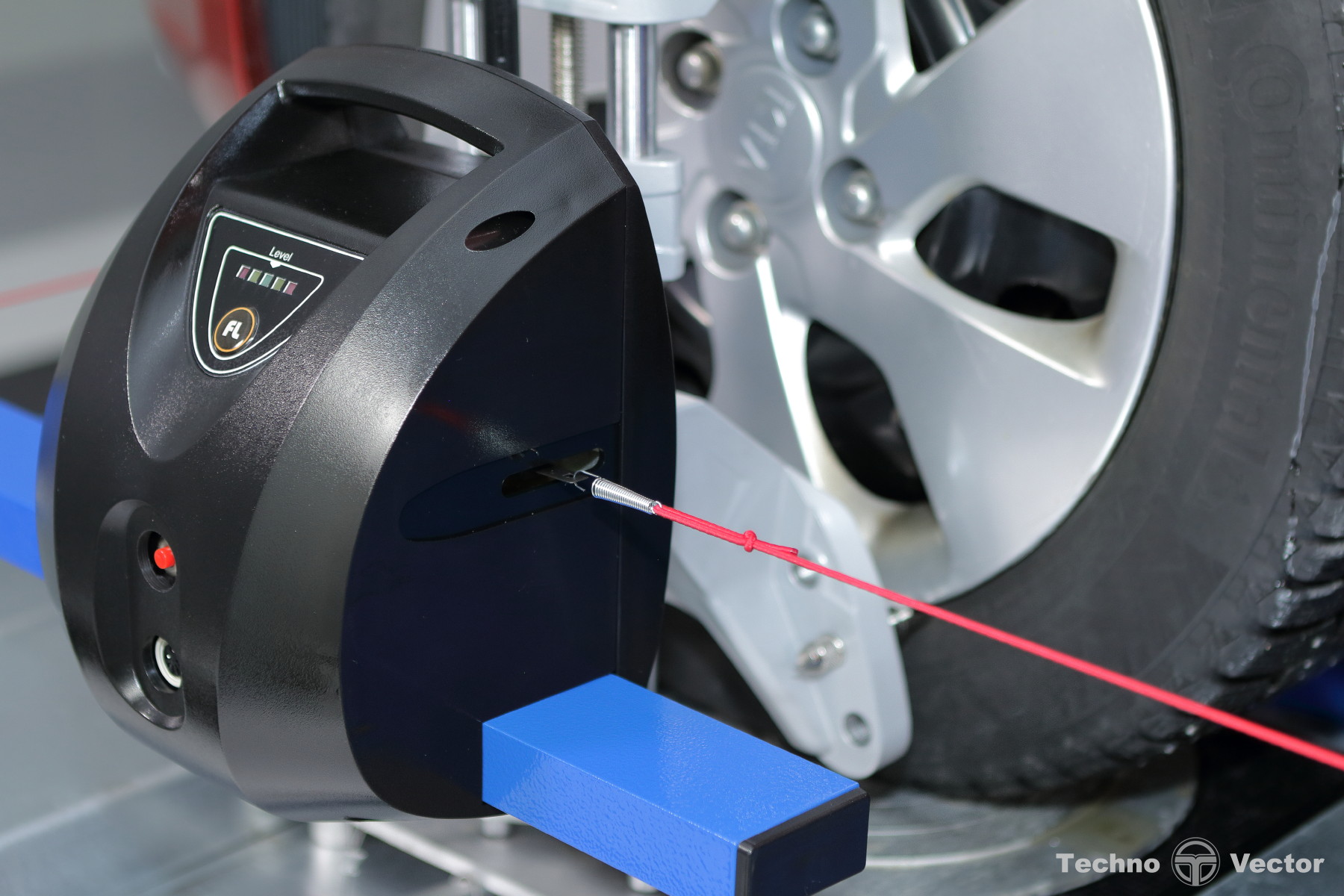

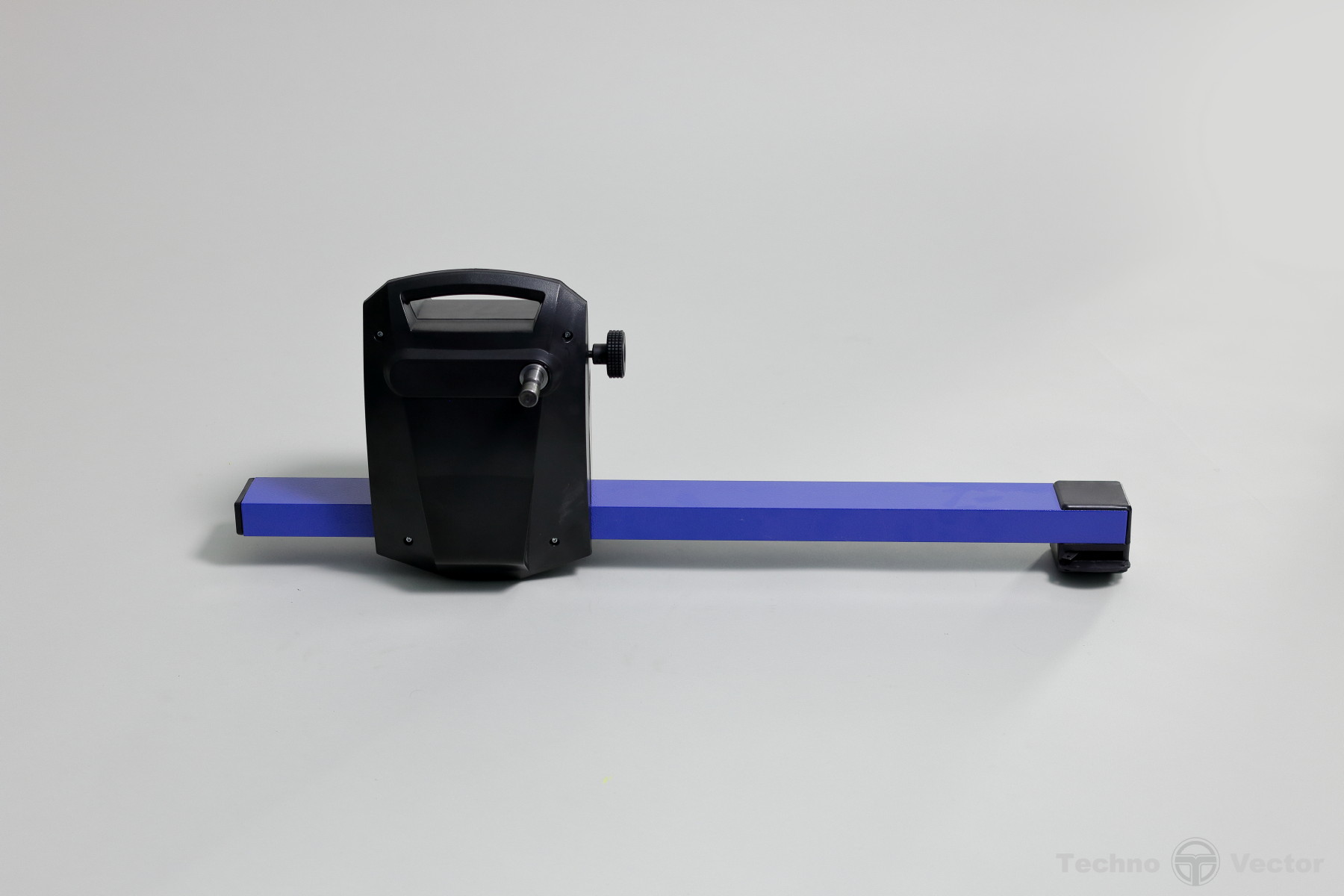

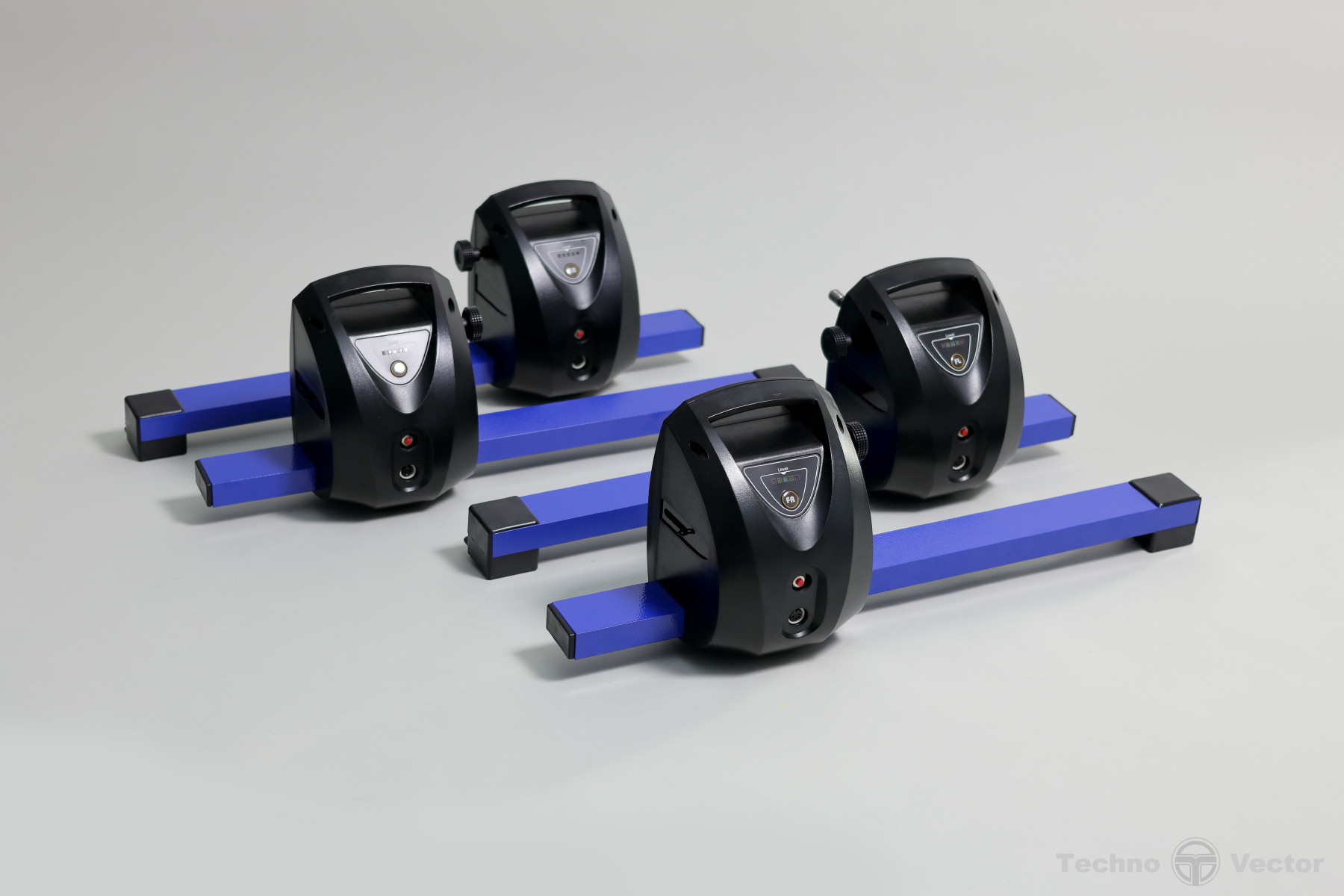

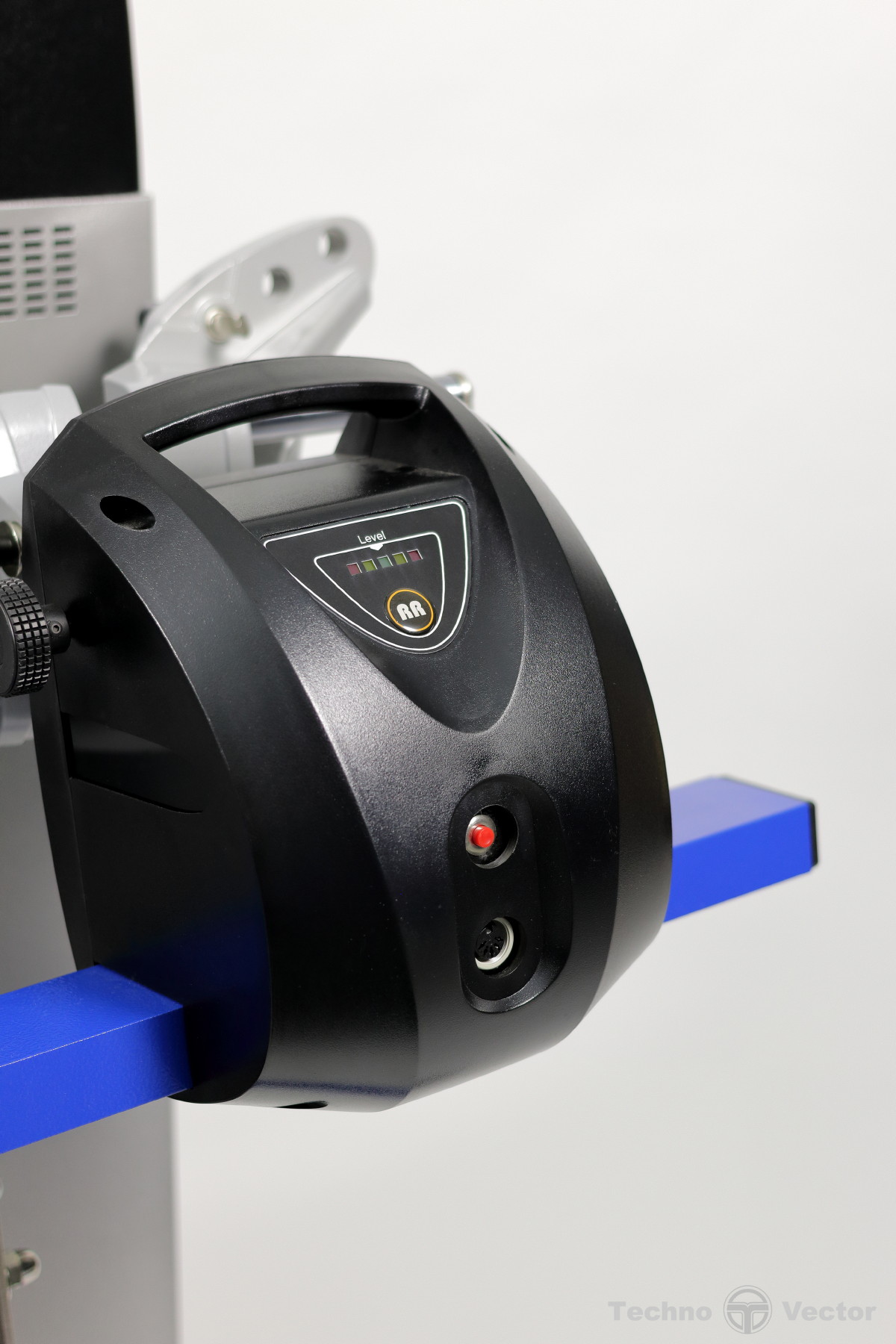

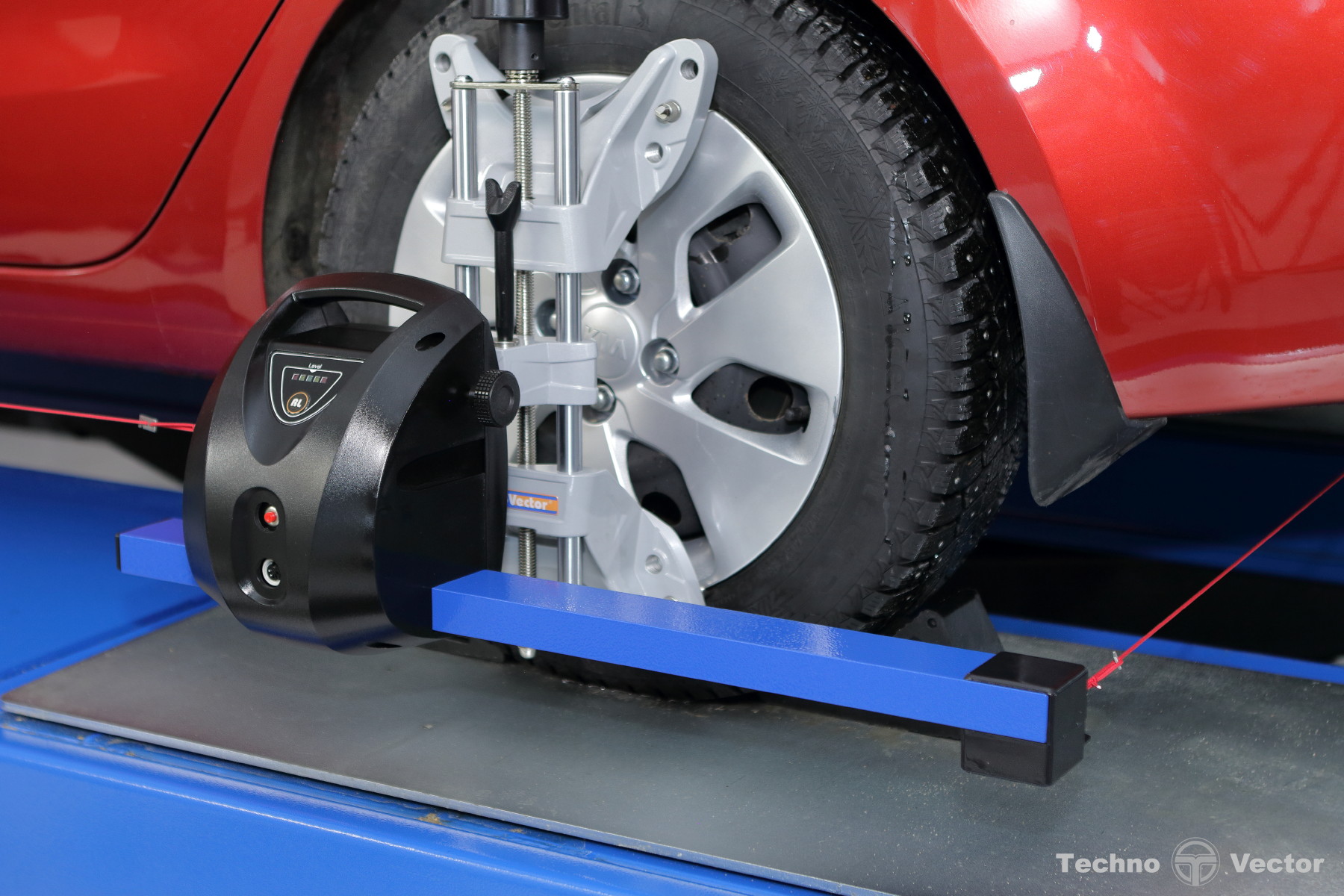

- Измерительные блоки
- Измерительные блоки с электронными уровнями, различаются количеством датчиков измерения углов.
- Стопор руля и упор для тормоза
- Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
- Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".
Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Пленка (Передние поворотные опоры) | 450 x 380 x 135 | 30.2 |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Ящик фанерный | 1200 x 600 x 300 | 43.5 |
| Картон (стойка компьютерная T) | 720 x 800 x 1190 | 60.3 |
Вес БРУТТО : 154.8 кг.
Объем: 1.07 m3
