Описание Nordberg Automotive C802PIT_синий

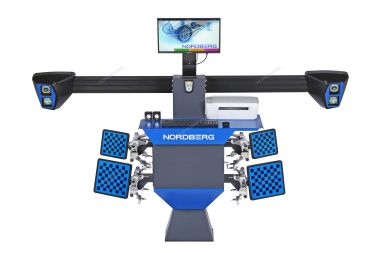

Стенд развал-схождения с двумя камерами NORDBERG C802PIT – быстрый, простой и надежный 3D-стенд на ОС WINDOWS.
Подходит для установки на яму.
ФУНКЦИОНАЛ
Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.
ПРЕИМУЩЕСТВА
- База данных включает более чем 40000 автомобилей.
- Постоянно обновляемое ПО + обновление базы самим пользователем.
- Программа интуитивно понятна, содержит подсказки оператору.
- Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.
- Монитор, компьютер и принтер в одном блоке с колонной надежно зафиксированы. Благодаря этому возможность повредить их гораздо меньше, в отличие от моделей сход-развала на тележке.
- Разрешающая способность камер 5 Мп и автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°.
- 4 четырехточечных колесных адаптера 12-24".
- Управление большинством функций посредством всего двух клавиш.
- Простой доступ в программе ко всем измеряемым параметрам.
- Измерения максимального угла поворота колес без электронных поворотных кругов.
- Графическое отображение на мониторе измеренных значений.
- Можно работать с автомобилями, для которых требуется ввод высоты посадки.
- Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
- Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
- Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
- Надежные 3D-камеры автоматически подстраиваются под уровень освещенности.
- Набор для крепления колесных адаптеров и мишеней к колонне для хранения.

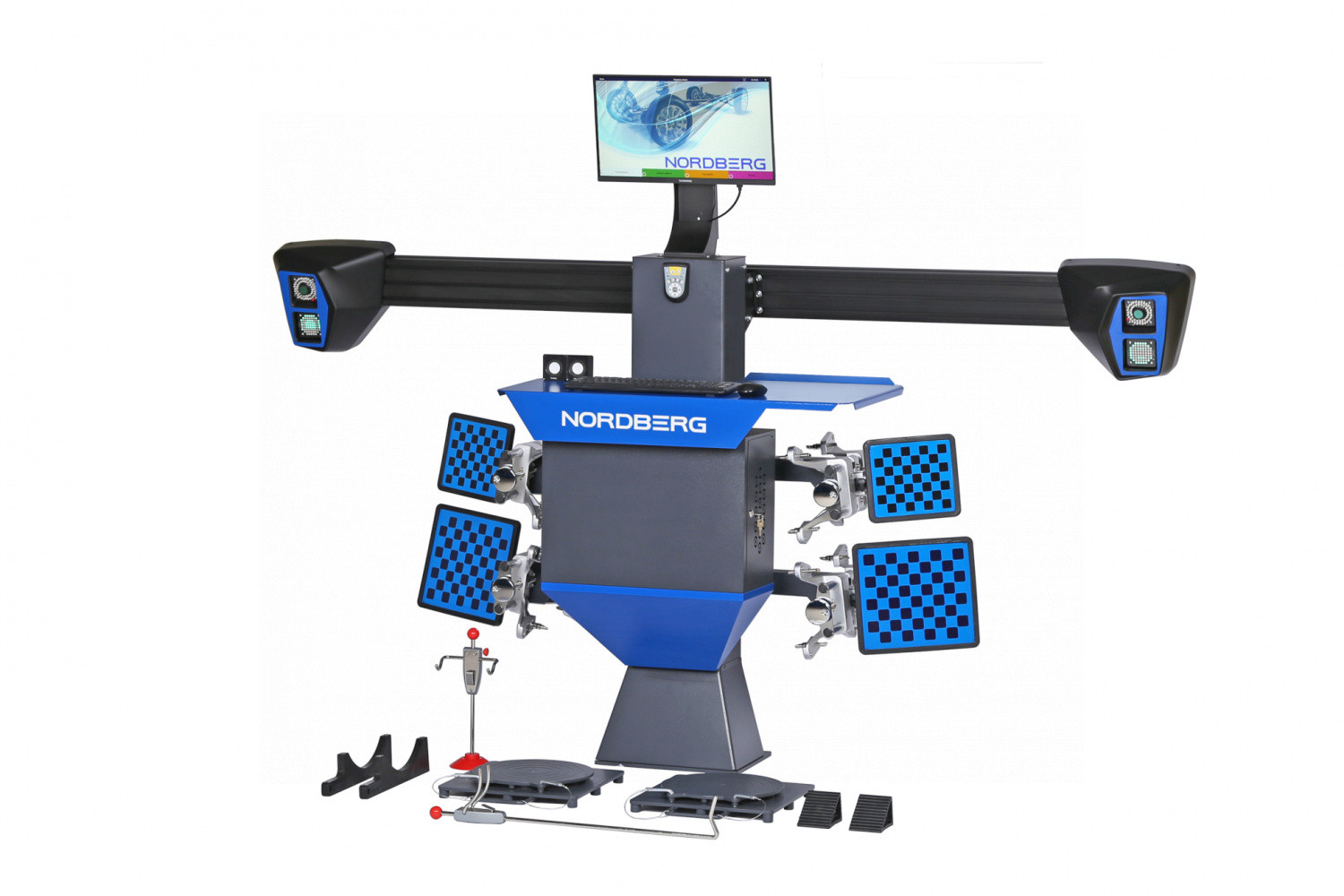

КОМПЛЕКТАЦИЯ

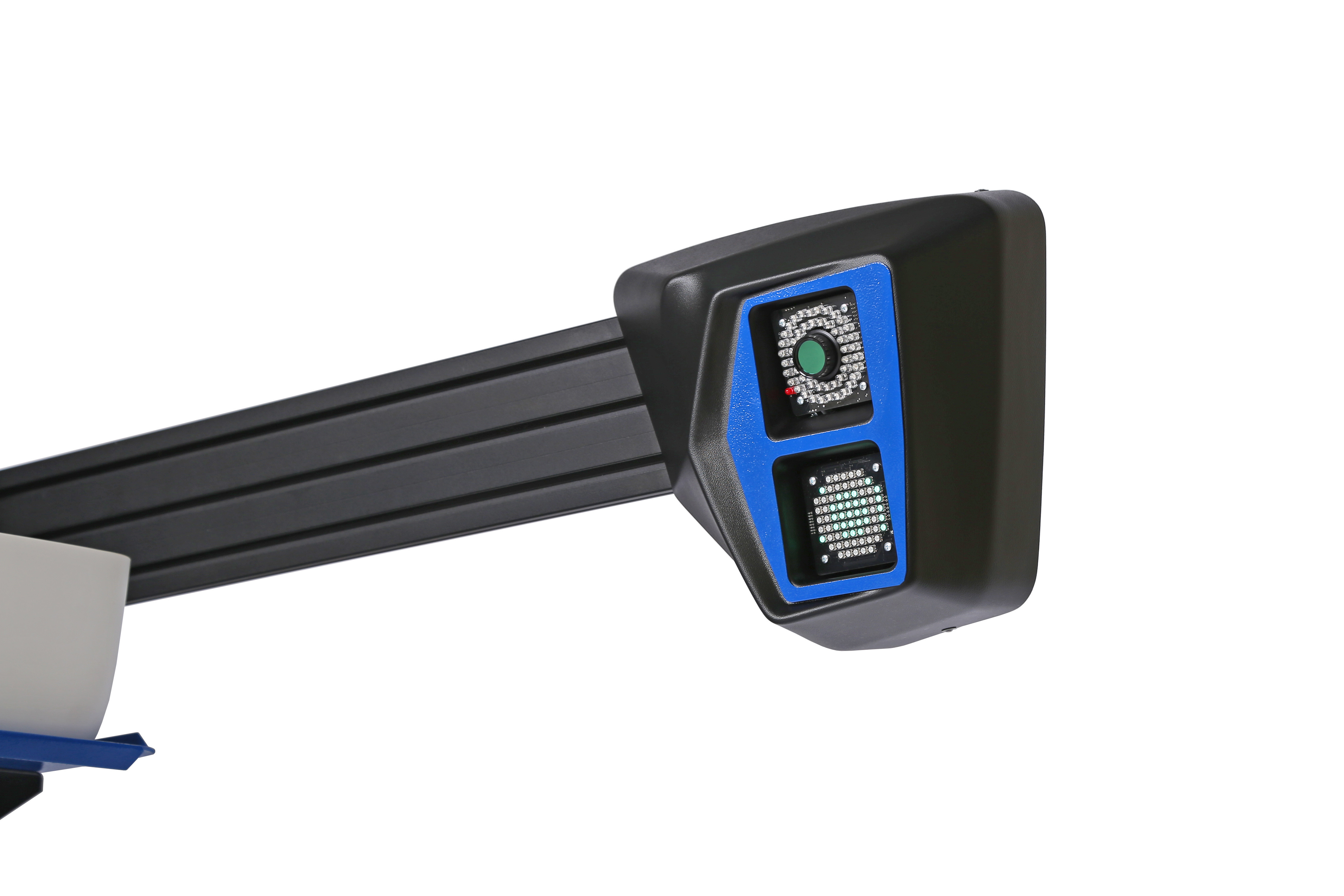

- 1. 3D-камеры

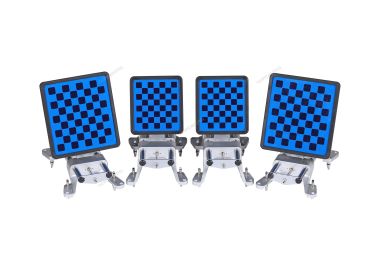

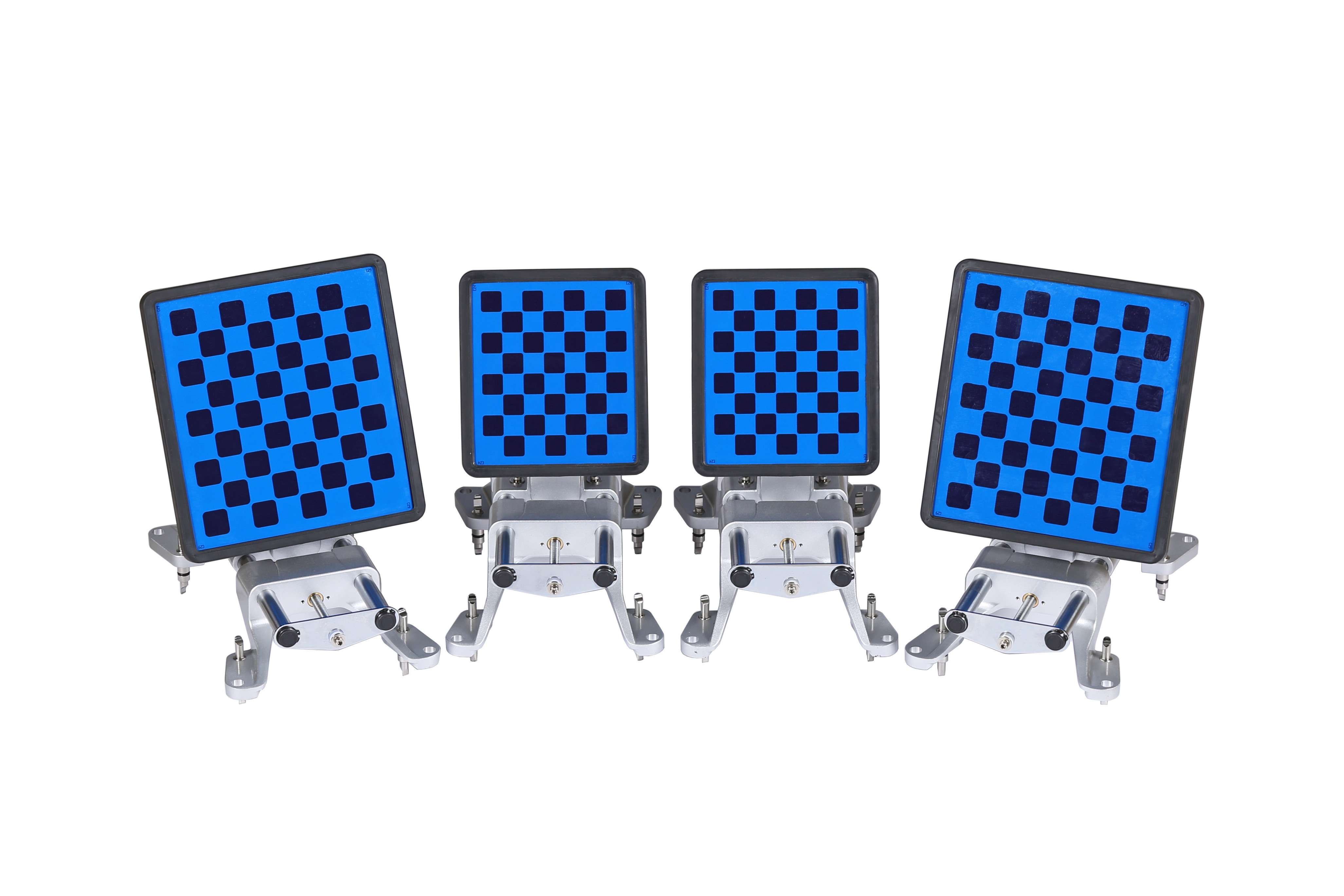

- 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
- 3. Стойка управления с отсеком для ПК и удобным размещением клавиатуры и принтера на рабочем столе
- 4. ПО с базой данных

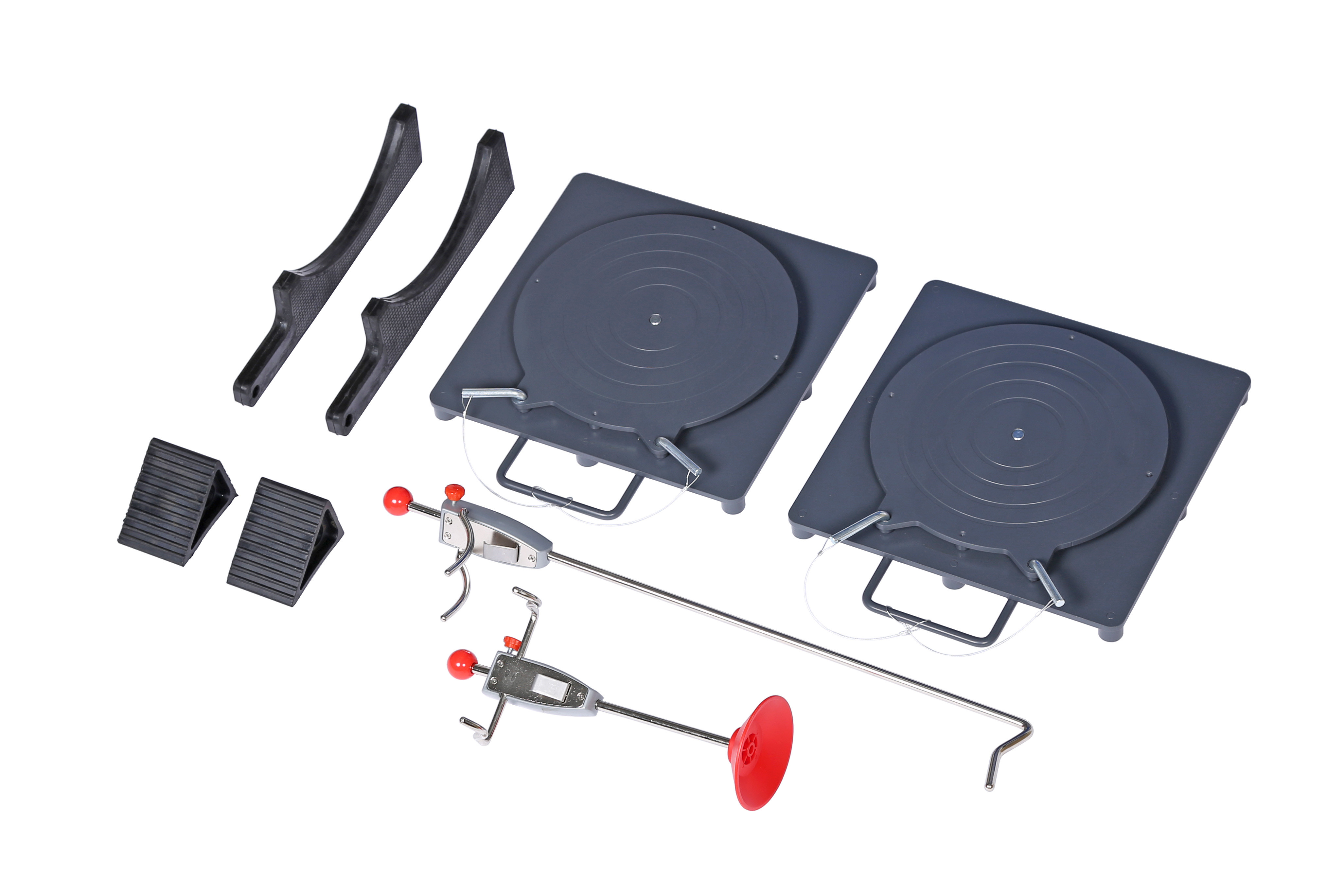

- 5. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
- 6. Фиксатор руля
- 7. Фиксатор педали тормоза

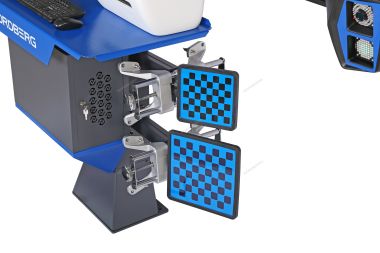

- 8. Кронштейны для крепления мишеней к колонне
- 9. Компьютер (ПК), монитор, принтер, клавиатура и мышь
- 10. Радиопульт.
- 11. Инструкция по эксплуатации.
Габариты в упаковке
- балка + колонна 2870х650х370 мм
- прочие компоненты 1065х1065х780 мм
Использования стенда сход-развал NORDBERG C802PIT повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.
Параметр | Диапазон измерений | Максимальная | Средняя |
Углы установки передних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
Максимальный угол поворота колес | ±45º | ±10' | ±5' |
Углы установки задних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
Углы индивидуального схождения колес задней оси | ±2,5º | ±3' | ±2' |
Углы симметрии | |||
Угол смещения передней оси | ±2,5º | ±3' | ±2' |
Угол смещения задней оси | ±2,5º | ±3' | ±2' |
Угол движения | ±2,5º | ±3' | ±2' |
Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
