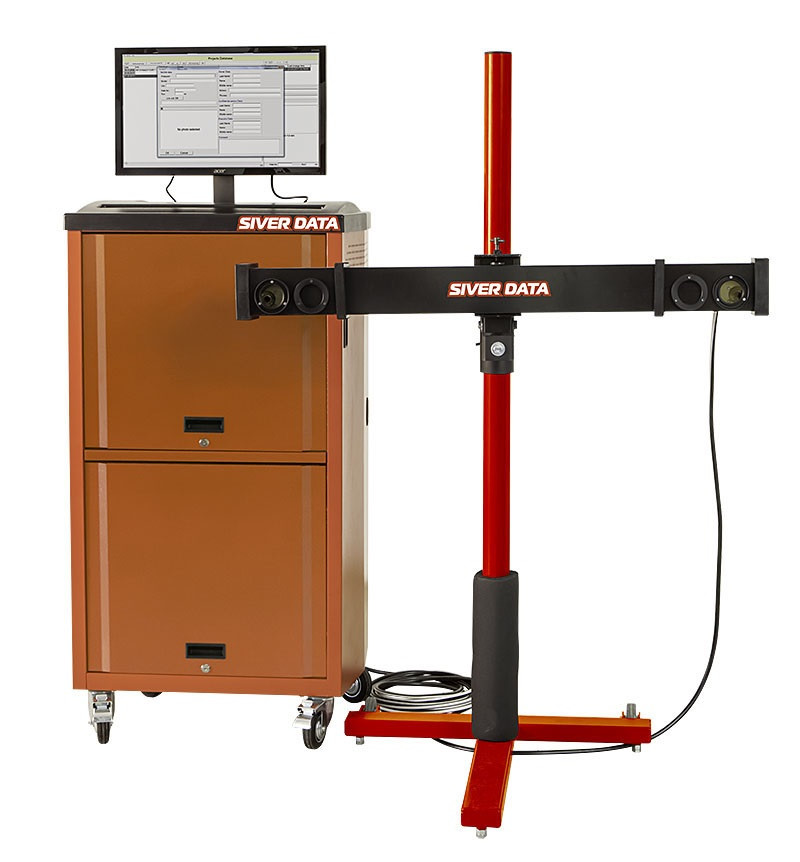

SD.000 Электронная измерительная система SIVER DATA

959 880 ₽
  • Артикул: 3235
  • Точность измерений основным щупом (по всем координатам) 1 мм
  • Точность измерений дополнительными сменными щупами 2 мм
  • Точность измерений вдоль оси автомобиля 1 мм
  • Рабочее расстояние от видеокамер до указки, мм 0,9 - 3,3 мм
  • Связь указки с компьютером беспроводная
  • Максимальное количество измеренных точек в одном проекте 100
  • Вес измерительного блока 3 кг
  • Вес, кг 0,5 кг (манипулятор "указка")
  • Габариты, мм 30 х 8 х 4 см (манипулятор "указка"); 1,2 х 0,1 х 0,1 м (измерительный блок)
  • Производитель SIVER
SIVER

Компания "Центр технического оборудования" обязуется обеспечить бесплатный ремонт приобретенного в нашей компании оборудования в течении всего гарантийного срока, который указан в гарантийном талоне. Однако ООО «ЦТО» оставляет за собой право отказа от бесплатного гарантийного ремонта в случае не соблюдения условий гарантии, изложенных в документации по условиям гарантийного обслуживания и эксплуатации оборудования. Все условия гарантии действуют в рамках законодательства и регулируются законодательством РФ.

Компания "Центр технического оборудования" предлагает своим клиентам удобные способы доставки оборудования по всей территории России и в страны СНГ. Наша компания сотрудничает с ведущими транспортными компаниями и поэтому наши специалисты смогут подобрать для Вас доставку по минимальной цене и в самый короткий срок. Но, в случае необходимости, Вы можете выбрать транспортную компанию самостоятельно.

Узнать подробнее

Наша компания предоставляет возможность оплатить заказ практически любым удобным для Вас способом:

  1. Оплата наличным в точках продаж по адресам офисов компании;
  2. Оплата по счету (безналичный расчет)
  3. Онлайн оплата банковской картой

Так же для клиентов компании существует возможность приобрести необходимое оборудование в лизинг и кредит.

Узнать подробнее
  • Описание
  • Характеристики
  • Оплата и доставка
  • Монтаж
  • Отзывы

Система измерения геометрии кузова Siver Data предназначена:

  1. Для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта.
  2. Для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально.
  3. Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием. Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки. Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве.
    Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой – 1 мм.
  4. Сивер Дата имеет Метрологический сертификат, который удостоверяет правильность всех получаемых измерений и даёт возможность пользователям системы смело предоставлять данные о состоянии кузова как клиентам, так и страховым компаниям.

Измерительный блок выполнен в виде прочной металлической балки с двумя установленными внутри видеокамерами. Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.
На боковой поверхности мишени-указки расположены 23 ярких светодиода.
Питание указки осуществляется от встроенных батарей размера АА. Связь с компьютером для передачи управляющих команд обеспечивается без использования радиоканала, посредством оптических команд.

В комплект входит несколько сменных щупов:
1.Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений.
2. Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально.
3. Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку.
4. Экстра длинный щуп, используется для доступа к глубоко расположенным точкам.
Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно – простым нажатием специальной кнопки, расположенной на указке.

Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером.
Оборудование имеет сертификат соответствия требованиям безопасности (РОСС RU.MT20.B10732) и метрологический сертификат.
Порядок работы с системой SIVER DATA

1. Открытие проекта

  • Необходимо выбрать автомобиль из базы данных и ввести информацию о владельце.

2. Первичный осмотр

  • Необходимо визуально оценить, какая часть автомобиля повреждена, а какая – нет.
  • Открыть базу данных и оценить, какие точки можно задействовать при измерениях в повреждённой части и в неповреждённой.
  • Выбрать 3, а лучше 4-6 точек в неповреждённой части автомобиля.
  • Выбрать в битой части точки, которые нужно проконтролировать (лонжероны, точки крепления подвески и т.д.)

3. Измерение выбранных точек

В соответствии с инструкциями программы необходимо измерить все выбранные точки в наиболее удобном порядке. После сопоставления полученных кадров вычисляются пространственные координаты каждой светящейся точки и всей указки в целом, в том числе и координаты измерительного острия – щупа. Таким образом, достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы компьютер определил положение этой точки в трёхмерном пространстве.

4. Анализ результатов измерений

  • Система автоматически, методом последовательных приближений, совмещает все измеренные точки с эталонными точками в базе данных. Точки, отклонения которых больше, чем задано (как правило, 5 мм), считаются деформированными точками (красные). Те, у которых отклонение меньше – помечаются как неповреждённые (зелёные).

Результаты всех измерений можно распечатать.

Преимущества инновационной электронной системы измерения геометрии кузова SIVER DATA:

  • Нет механических частей, нет сложной электроники, нет лазера
  • Измерительная балка может быть расположена произвольно. Указка механически независима (не используются рельсы и т.п.) – более  гибкое и комфортное использование.
  • Не требует установки на автомобиль (нет мишеней, датчиков, линеек).
  • Не привязана к стапелю – можно использовать на нескольких стапелях с минимальными затратами времени для перемещения системы.
  • Из-за отсутствия требований по установке системы не требуется установка машины на стапель – можно  сделать быстрый экспресс-анализ и диагностику кузова.
  • Измерения данной системой не требуют наличия адаптеров. Нет риска потерять адаптер. Не требуется времени на смену адаптеров.



Наименование
Значение
Точность измерений основным щупом (по всем координатам)
1 мм
Точность измерений дополнительными сменными щупами
2 мм
Точность измерений вдоль оси автомобиля
1 мм
Рабочее расстояние от видеокамер до указки, мм
0,9 - 3,3 мм
Связь указки с компьютером
беспроводная
Максимальное количество измеренных точек в одном проекте
100
Вес измерительного блока
3 кг
Вес, кг
0,5 кг (манипулятор "указка")
Габариты, мм
30 х 8 х 4 см (манипулятор "указка"); 1,2 х 0,1 х 0,1 м (измерительный блок)
Производитель
