Описание Hunter Engineering WA320/20NE-421WM3S

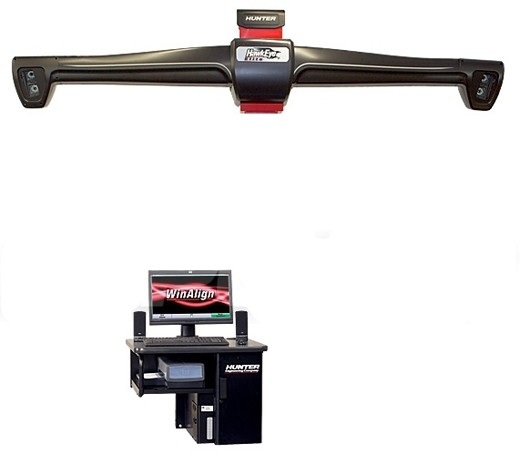

Компьютерный стенд регулировки углов установки колес Hunter WA320/20NE-421WM3S на основе 3D измерительной системы HawKeye Elite. Стационарная консоль на базе персонального компьютера, оснащенного программным обеспечением WinAlign®, 4 цифровые видеокамеры высокого разрешения, настенное параллельное исполнение, трехмерные мишени. Круги поворотные.
ОСОБЕННОСТИ:
- Персональный компьютер (WА серия). Работает под управлением операционной системы Windows. Программное обеспечение WinAlign®. Удобные диагностика и эксплуатация. Возможность быстрого восстановления (RECOVERY) без участия сервисных представителей. Оснащен устройствами обработки видео, вывода и обработки звука. Возможность сетевого подключения. Поддерживает смену раскладки клавиатуры в процессе работы. Удобное хранение и вывод информации о заказах. Возможность выбора версии комплектации программного обеспечения (с опциями WinAlign-Tuner, ShopResaults и так далее). Возможность подключения дополнительного оборудования для выполнения дополнительных процедур (Romess для измерения высоты посадки МВ, CodeLink для обнуления датчика положения рулевого колеса для корректной работы системы стабилизации курсовой устойчивости, дополнительной камеры для регулировки систем ADR, ACC, LDW). Возможность ОЕМ комплектации и доукомплектации (возможность приобретения "дилерского" стенда с последующей возможностью дополнения функциями "дилерского" стенда другого автопроизводителя). Возможность выбора "глубины" автоматического сопровождения в процессе измерений и регулировок. Доступ на WebSpecs (интернет-база данных VID спецификаций автомобилей).
- Исполнение с кабинетом стационарным для монтажа на колонну или стену. Размеры кабинета с монитором (ВхДхШ): 1080 мм х 610 мм х 775 мм. Принтер входит в комплект.
- Датчики четырехкамерные HawKeye Elite (Хокай = соколиный глаз) серии HE421. Две цифровые видеокамеры высокого разрешения. Каждая камера окружена массивом светодиодов, которые выполняют роль фотовспышки (вспыхивают с частотой около 8 раз в секунду). Каждая камера имеет два оптических модуля, каждый из которых обслуживает свою мишень (каждый модуль следит за своим колесом), обеспечивая обзор всех колес автомобиля. Они непрерывно фотографируют проекции геометрических фигур на мишенях, устанавливаемых на колесах. Камеры подключены к цифровому процессору, определяют все параметры по сфотографированной проекции фигуры.
- Настенное параллельное исполнение. Позволяет экономнее использовать место перед подъемником. Допускается крепление к потолочным конструкциям (в комплектацию не входят). Опционально доступный Hunter 20-2184-1 Комплект крепления на стену для WM конфигураций позволит выполнить установку при расположении подъемника "под углом к стене". Увеличивает длину подъемника от датчиков до стены на 648 мм и увеличивает максимальный угол поворота с 20º до 62º.
- Четыре трехмерных мишени (TD мишени) третьего поколения. Совместимы только с 4-х камерными 3D стендами развал-схождения Hunter WinAligh® с датчиками HawkEye Elite (HS421). Легкие (вес одной мишени вместе с адаптером не превышает 2,7 килограмм), небьющиеся (в них нет ни какой электроники), беспроводные трехмерные мишени высокого разрешения сделанные из высокопрочного пластика. Эти мишени не требуют аккумуляторов и проводов питания. Им не нужна периодическая калибровка на протяжении всего срока эксплуатации стенда регулировки развал-схождения (все, что потребуется от Вас - это периодически вытирать пыль с их поверхности). TD-мишени, более компактны (по сравнению с HD и гексагональными мишенями предыдущих поколений): ширина одной мишени вместе с адаптером около 23 сантиметров. В стандартную комплектацию входят удлинители адаптеров, которые подходят для колёсных дисков с выпуклой или глубоко расположенной ступицей и широкоугольные мишени, которые используются для измерения дополнительных углов, таких как максимального угла поворота и обратного схождения в повороте (для измерения продольного наклона поворотного шкворня (кастера) широкоугольные мишени не требуются).
- Адаптеры нового поколения QuickClamp® обеспечивают простую и быструю установку мишеней. Колесные адаптеры новой конструкции, сделанные из прочного пластика пристыковываются к колесному диску, прижимаясь к нему захватом за шину (покрышку). Инновационная конструкция захвата позволяет установить его практически на любое колесо (для стальных дисков даже не потребуется снятие декоративных колпаков) за счет универсального адаптера, исключая повреждение колесного диска в результате контакта "металла о металл" (адаптер касается диска только сменным защитным резиновым кольцом, запасные резиновые кольца входят в комплект поставки). Благодаря использованию новейшего программного обеспечения и новых 5 МПикс цифровых камер высокого разрешения более не требуется соблюдать центровку адаптеров, достаточно просто установить захваты приблизительно горизонтально на колесо и закрепить рычагом.
- Компенсация биений "докатыванием" автомобиля вперед:
1. Закатите автомобиль на подъемник ("смотровую яму") не доезжая до передних поворотных кругов;
2. Установите колёсные упоры и поднимите автомобиль (для подъемника);
3. Проверьте давление в шинах и найдите спецификацию автомобиля в базе данных;
4. Установите колесные мишени на колёса автомобиля;
5. Прокатите автомобиль вперед на передние поворотные круги;
6. Выньте шплинты из передних поворотных кругов и задних сдвижных пластин
- Полная база данных спецификаций автомобилей европейского, японского и китайского рынков. Спецификации получены непосредственно от производителей.
- БЕСПЛАТНОЕ обновление базы данных VID спецификаций автомобилей и доступ на WebSpecs в год покупки и следующий год после покупки.
- Сохранение базы данных по заказ-нарядам на на жесткий диск компьютера.
- Цветной LCD монитор 21,5".
- Комплект кругов поворотных механических изменяемой высоты для легковых автомобилей.
- Поддержка ЛЮБЫХ принтеров в рамках оболочки Windows.
