Описание SIVER DATA T
SIVER DATA T – это модификация сиcтемы Siver Data, созданная специально для контроля геометрии коммерческого автотранспортаКачественный и эффективный ремонт деформированных рам и кабин грузовых автомобилей требует точного контроля их геометрических параметров.
SIVER DATA T полностью отвечает этим требованиям. Функциональные возможности системы позволяют легко обнаружить такие повреждения как:
- деформация лонжеронов рамы (изгиб)
- перекос лонжеронов рамы (“винт”)
- параллельное смещение лонжеронов (“параллелограмм”)
- перекос мостов смещение
- контрольных точек кабины
Для измерения координат интересующей точки нужно лишь поднести к ней острие наконечника измерительной указки и нажать кнопку на корпусе. При этом корпус указки должен находиться в поле зрения хотя бы одного оптического трекера системы.
Видеокамеры трекера фиксируют положение указки и система моментально отображает координаты измеряемой точки.
SIVER DATA T – современные технологии оптического трекинга

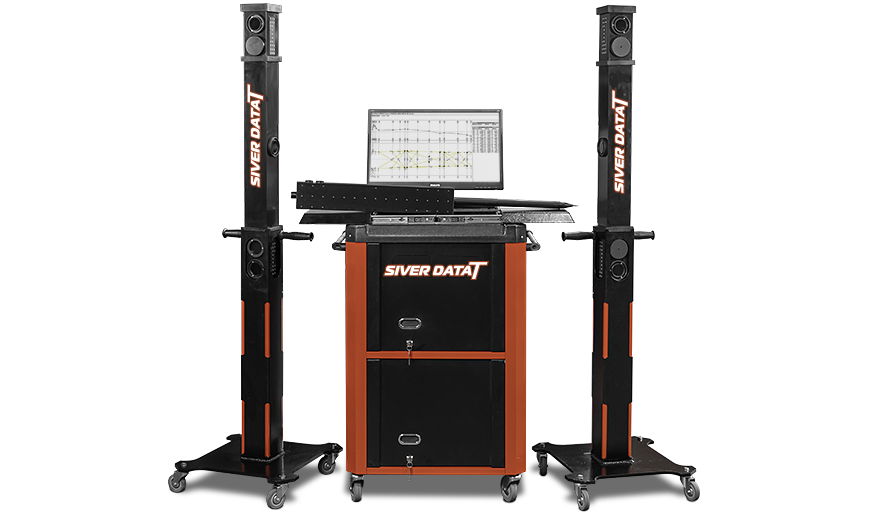

Измерительная часть системы состоит из двух мобильных колонн с оптическими трекерами и измерительной указки, оснащенной точечными инфракрасными излучателями.
Оптический трекер выполнен в виде прочной металлической балки с тремя установленными внутри видеокамерами. Две камеры отслеживают положение указки, а третья используется для связи со вторым трекером.
Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.
Применение в трекерах высококачественных инфракрасных камер высокого разрешения позволяет достичь высокой точности измерений.
SIVER DATA T – сочетание функциональных возможностей и удобства в работе
Простое в работе программное обеспечение с удобным интерфейсом и голосовыми подсказками на русском языке позволяет легко провести измерения, оформить и сохранить отчет, сделать необходимые цветные распечатки. Нет необходимости разбираться в схемах и делать сложные расчеты – вся нужная информация уже на экране!
Компьютерная программа “Siver Data” позволяет мгновенно рассчитать расстояние между измеренными точками, проверить на симметрию или показать их смещение от соответствующих контрольных точек из базы данных размеров автомобилей (входит в состав ПО).
Технические характеристики| Точность измерений | |
| по длине (вдоль оси автомобиля) | ± 1,3 – 4 мм |
| в остальных направлениях | ± 3 мм |
| Рабочее расстояние от видеокамер до указки | 0,7 - 9 м |
| Связь указки с компьютером | беспроводная |
| Максимальное количество измеренных точек в одном проекте | 100 |
| Размер измерительного блока («стереопара») | 1,2 х 0,1 х 0,1 м |
| Вес измерительно блока («стереопара») | 5 кг |
| Размер измерительной указки | 1100х100х50 см |
| Масса измерительной указки | 1,5 кг |
Комплектация:
| Тумбочка-кабинет, компьютер (системный блок, клавиатура, мышь, монитор, принтер) | 1 комплект |
| Измерительная колонна («стереопара» + передвижная подставка) | 2 шт. |
| Измерительная указка | 1 шт. |
| Набор адаптеров - 4шт. | 1 комплект |
| Коммутационный блок | 1 шт. |
| Кабель соединительный | 2 шт. |
