Описание Техно Вектор V 7204 HTS4 (ст.арт. V 7204 HTS)
ТЕХНОВЕКТОР 7
с технологиями 3D для грузовых автомобилей
Стенды ТехноВектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

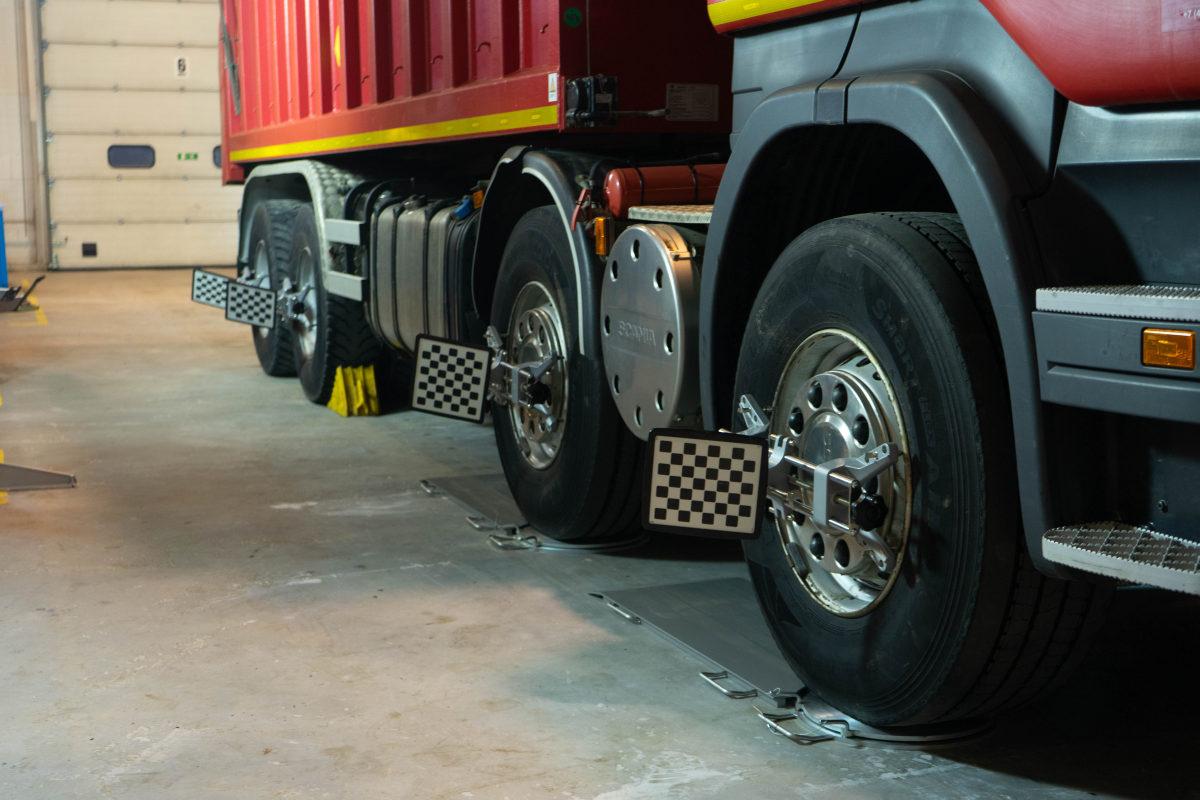

Техно Вектор 7 Truck HTS4 - серия стендов, разработанная специально для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов.
Предназначен для измерения одновременно до 4х осей, включая транспорт с несколькими управляемыми осями.
Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.

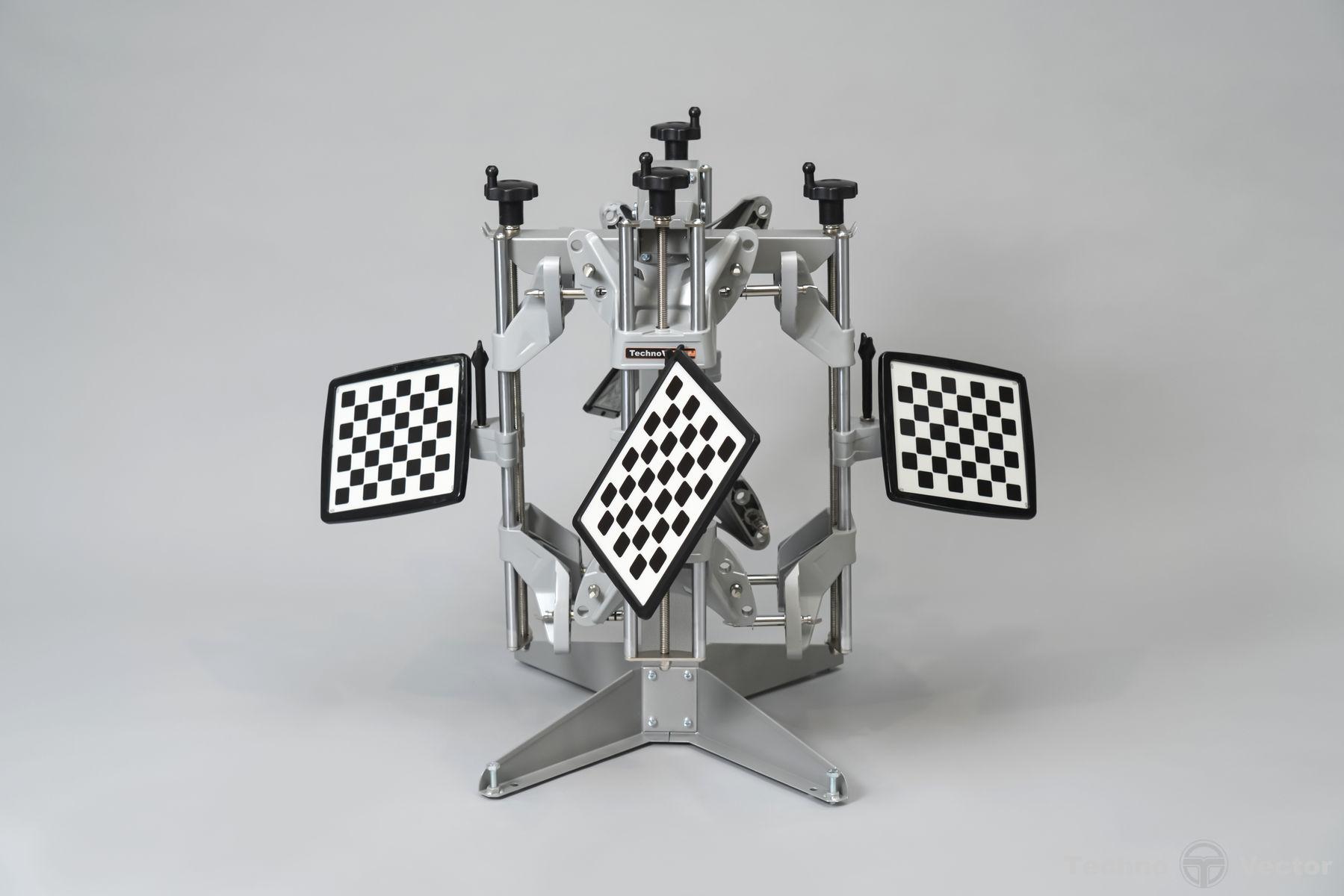

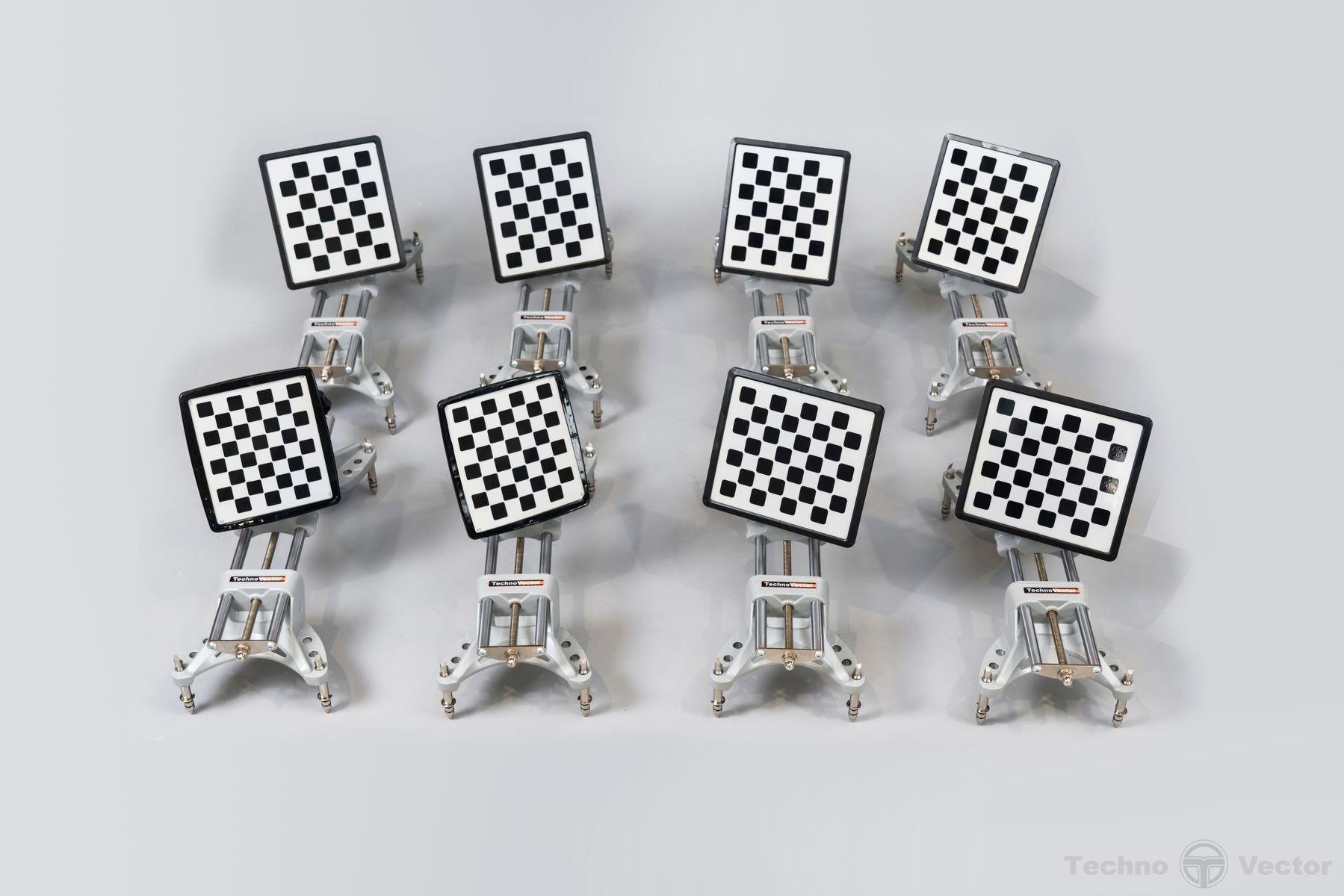

В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м
Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.
В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.
Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.
Комплект поставки:
| Система машинного зрения | 1 |
| Компьютерная стойка | 1 |
| Электронный блок | 1 |
| Мишени с градиентным рисунком | 4/8* |
| Самоцентрирующийся колесный адаптер (захват) | 4/8* |
| Стопор руля | 1 |
| Упор для тормоза | 1 |
| Поворотная платформа | 2 |
| Приемник пульта дистанционного управления | 1 |
| Пульт дистанционного управления | 1 |
| Руководство по эксплуатации | 1 |
| Мишень-щуп | 2** |
* - для стендов серии HT S
** - для стендов V 7204 HT, T 7204 HT, 7204 HT - 1 шт.
В зависимости от модели, стенды могут дополнительно комплектоваться калибровочным щупом или референсным валом.
- Компьютерная стойка V-cерия
- Компьютерная стойка эргономичной конструкцией с полкой под полноразмерную клавиатуру.

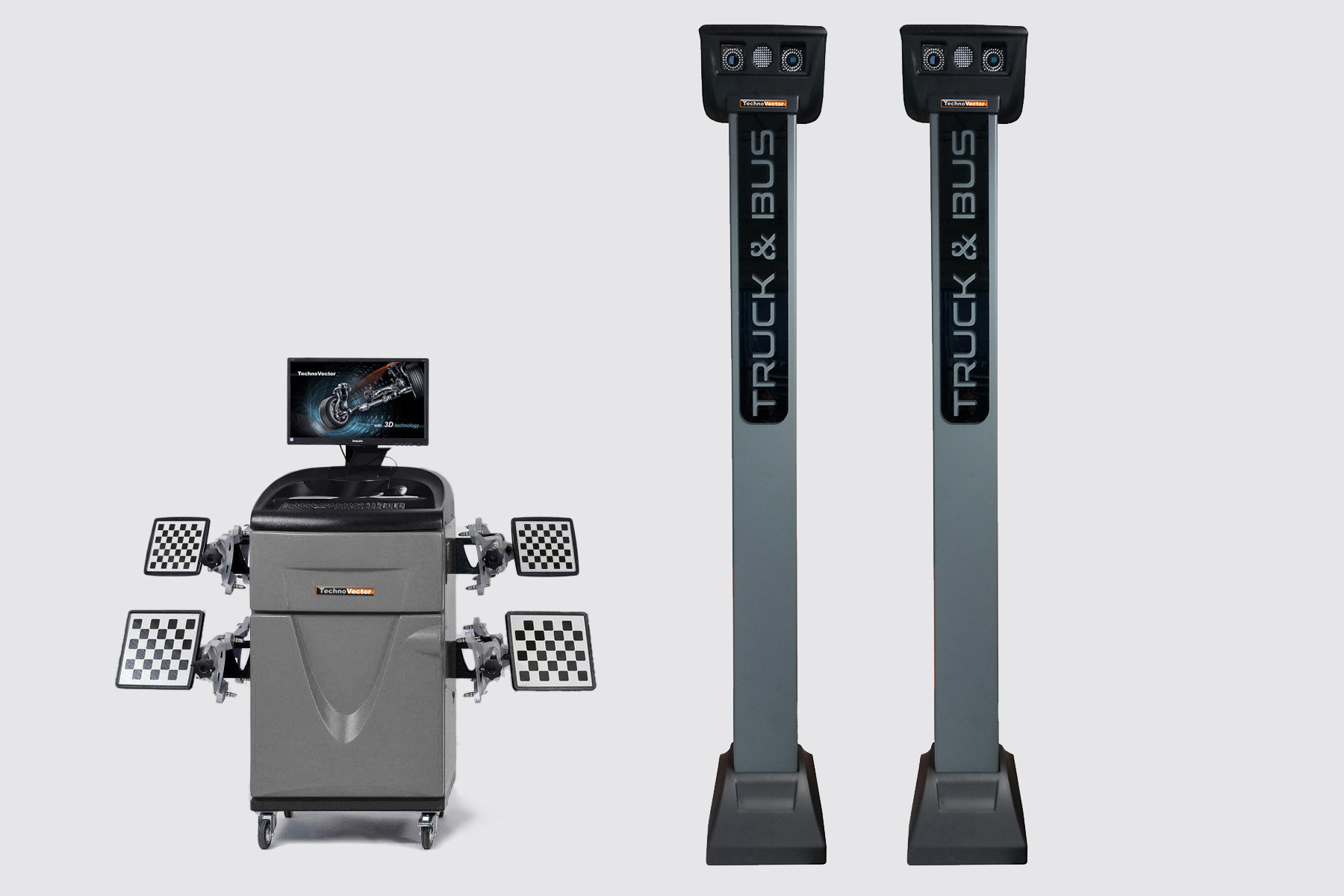

- Система машинного зрения

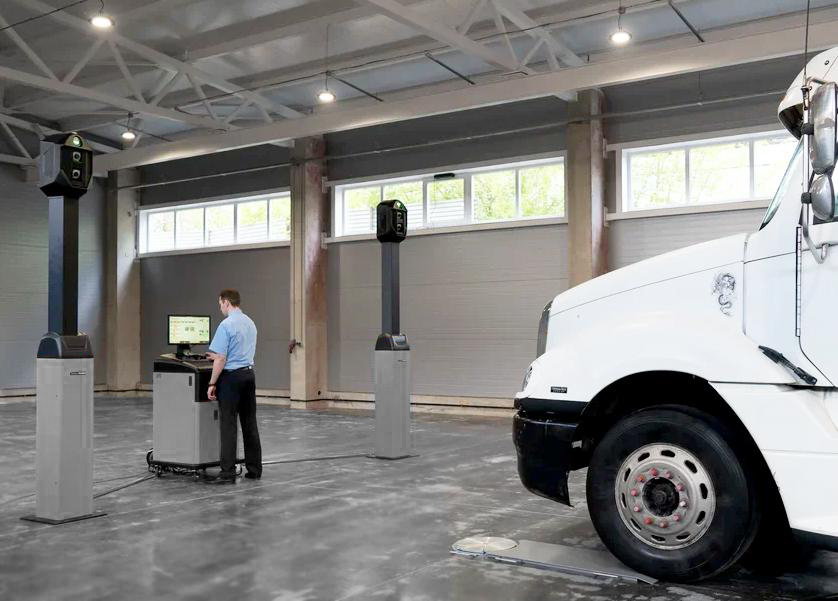

- Система машинного зрения ТехноВектор 7 Truck представляет собой две вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами.
- Система автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
- Пульт дистанционного управления ТехноВектор
- Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
- На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
- Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.
- Компьютер для стендов ТехноВектор
- Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.
- На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.
- Мишени для стендов с машинным зрением
- Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
- По одной на каждое колесо.
- Удобны в обращении.
- Никаких электронных компонентов.
- Не нуждается в калибровке.

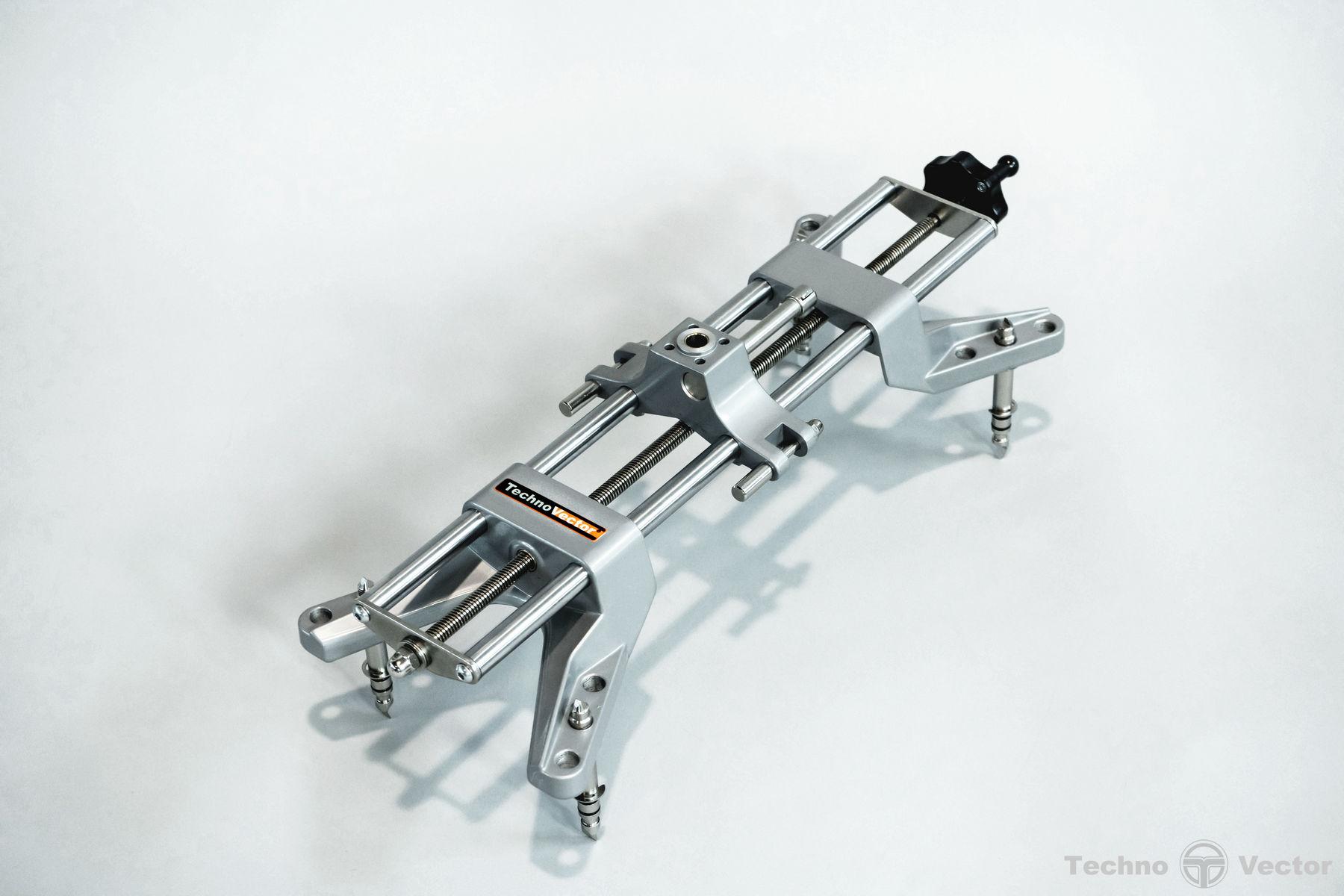

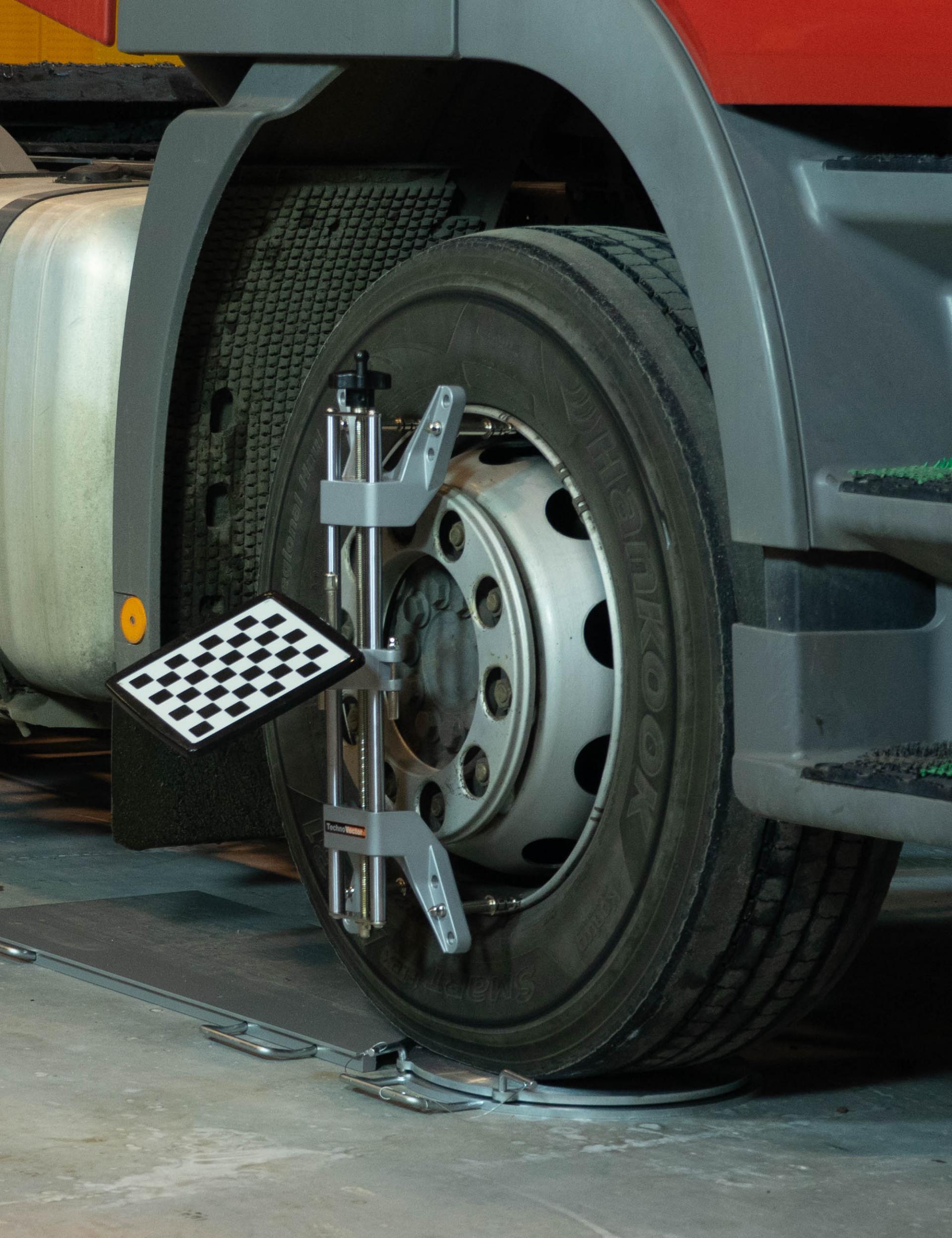

- Колесные адаптеры ТехноВектор
- Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
- На адаптеры крепятся измерительные блоки.
- Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.
- Комплект поворотных платформ для грузовых автомобилей
- Комплект поворотных платформ используется при выполнении работ на стендах сход-развал для поперечной разгрузки передних колес автомобиля.
- Габаритные размеры платформы: 495*395*18
- Грузоподъемность одной платформы: 5 000 кг.
- Вес одной платформы: 6 кг.
- Стопор руля и упор для тормоза
- Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
- Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

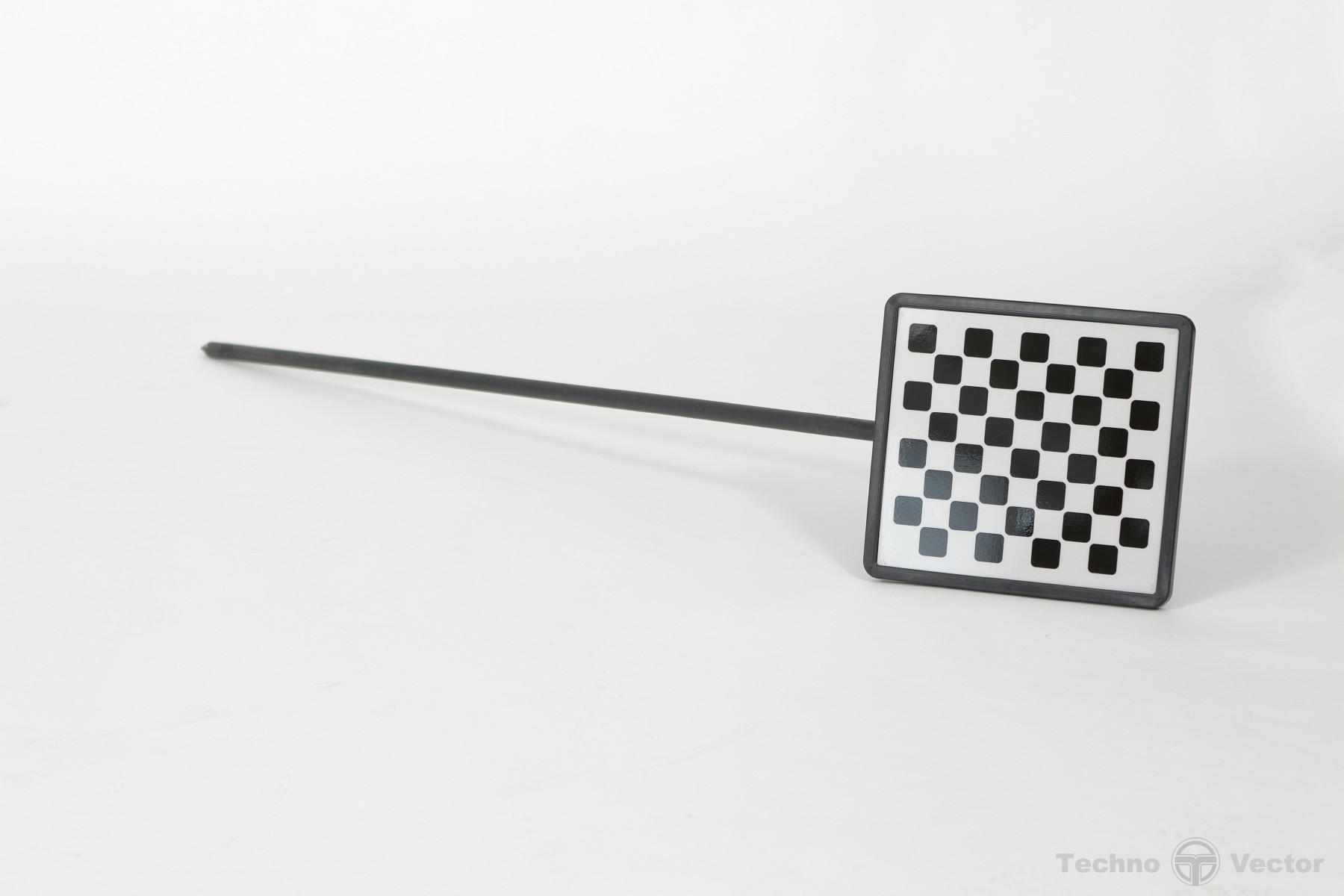

- Мишень-щуп для ТехноВектор 7 Truck
- Специальная мишень-щуп используется при измерении углов установки колес грузовых автомобилей.
- Использование щупа позволяет быстро и точно производить измерение положения рамы грузовых автомобилей, прицепов и полуприцепов, для определения центральной линии автомобиля.
Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
| Тип упаковки | Габаритные размеры (мм) (ДхШхВ) | Вес (кг) |
| Картонная коробка (захваты) | 590 x 300 x 520 | 17.3 |
| Картонная коробка (монитор)* | 560 x 110 x 420 | 3.5 |
| Ящик фанерный | 2050 x 515 x 390 | 108.6 |
| Ящик фанерный | 2050 x 515 x 390 | 104.5 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Пленка (повортная опора Truck) | 510 x 430 x 24 | 21.2 |
| Картон (стойка компьютерная V) | 800 x 650 x 1230 | 70.1 |
Вес БРУТТО : 346.4 кг.
Объем: 1.63 m3
