Описание ТехАвто ДД 10-05Э

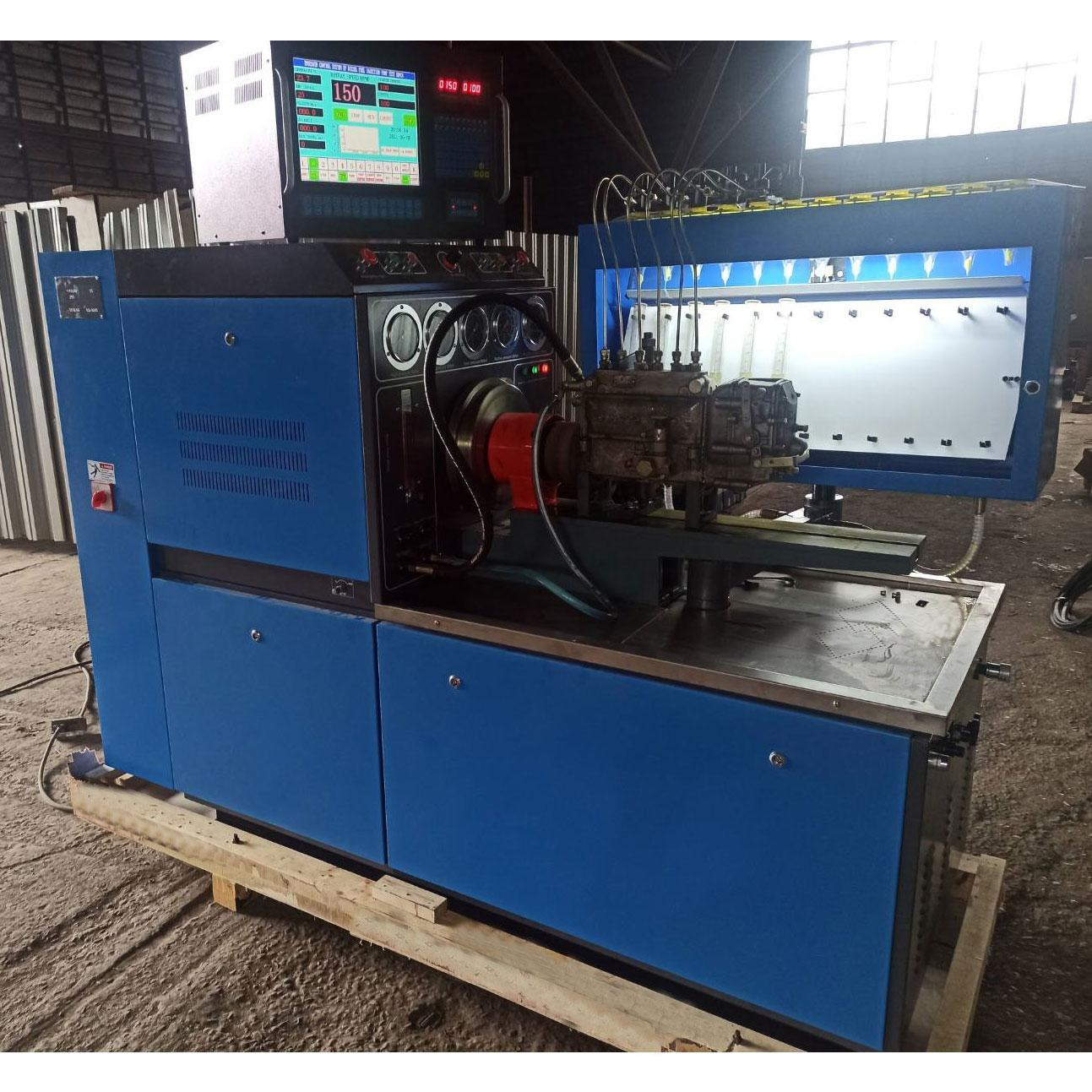

Стенд топливный ТА-501 предназначен для диагностики и регулирования ТНВД типа 133,175, 185 и их модификаций с цикловой подачей до 250 мм2 , давлением впрыска до 120 МПа, а также ТНВД двигателей типа ЯМЗ-238, ЯМЗ-240, ЯМЗ-8401.10, ЯМЗ 850, ЯМЗ 7511, ЯМЗ 845.10, ЯМЗ 8421.10, ЯМЗ 84 23.10, ЯМЗ 84 24.10, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64. ТНВД типа ТН, УТН, НД, 4УНТМ, ЛСТН. ТНВД типа Bosch K, M, MW,A, B, BV, P; MOTORPAL; распределительные ТНВД: Bosch, Lucas, Zexel, Denso.
- Мы производим данный стенд на наших промышленных площадях, территориально расположенных в г. Циндао республика Китай. Это связано с тем, что практически все ведущие мировые производители, располагают свое производство в Китае - это более рентабельно. Весь процесс производства на предприятии проходит под нашим контролем. Дополнительно по прибытию стендов в Россию нами проводится проверка и обкатка каждого агрегата.
- Востребованная модель в линейке стендов от ТехАвто стенд ТА-501. Он позволяет одновременно испытывать 12 секций по цикловой подаче; объем бака тестовой жидкости - 45 л; производительность стендового насоса подкачки - 9 л/мин., давление стендового насоса подкачки на штуцере подачи низкого давления - 0-4 bar, на штуцере подачи высокого давления 0-60 bar. Стенд оснащен системой имитации давления наддува для турбодизельных ТНВД, создающей давление в 0-2,5 bar. Также стенд имеет встроенную электрическую систему подогрева и радиаторную систему охлаждения. Привод - электродвигатель переменного тока мощностью 15 кВт, с автономной системой термостабилизации. Диапазон изменения оборотов 0-4000 об/мин ±1 об/мин, момент инерции маховика - 1,0 кг м2.
- В комплект поставки входит стандартный набор оснастки, который позволяет устанавливать на стенд, тестировать и регулировать все распространенные модели рядных, роторных и одноплунжерных ТНВД фирм BOSCH, DENSO, DOOWON, LUCAS, DELPHI, MEFIN, MOTORPAL, ZEXEL и др., а также ТНВД автомобилей БелАЗ, ГАЗ, ЗиЛ, КамАЗ, МАЗ, СуперМАЗ и др, электронный тахосчетчик, встроенный ротаметр.
ПРОЦЕСС РЕГУЛИРОВКИ:
Регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах уникальны для каждого вида ТНВД. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска, разворот муфты опережения впрыска топлива, отклонение от параметров углов начала впрыска топлива. Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
ПРЕИМУЩЕСТВА СТЕНДА ТА-501 И ЕГО УНИКАЛЬНОСТЬ:
- Надежный электродвигатель мощностью 15 кВт и асинхронный преобразователь частоты
- Тахосчетчик в виде LCD-монитора 15"
- Система термостабилизации: для точности измерений и полной имитации работы ТНВД на двигателе
- Соединение вала двигателя и муфты происходит напрямую
- Система контроля над высокой и низкой подачей топлива
- Источник постоянного питания (тока) с разными напряжениями 12 и 24В
- Мерный блок на 12 секций комплектуется двумя видами мензурок большого и малого объема
- Стенд диагностики ТНВД оснащен специальной системой, которая контролирует скорость вращения привода. Данная система имеет систему обратной связи и позволяет работать при заданной скорости независимо от нагрузки.
- Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые форсунки, стенд ТА-601 для проверки дизельных форсунок, справочная литература для ТНВД КАМАЗ, тракторных и распределительных ТНВД BOSCH типа VE.
- Для ТНВД с корректором по наддуву и двигателей с турбокомпрессорами в стенде ТА-501 применяется встроенный пневматический тестер
- Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
- Станция смазки, которая встроена в стенд возможна регулировка ТНВД с циркуляционной системой смазки.
- Для определения угла впрыска муфты опережения ТНВД отечественных производителей в комплектации стенда находится стробоскоп дизельный.
Стенд ТНВД ТА-501 применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» - только с применением электронной приставки PE-3810), распределительного типа (BOSCH тип «VE» - только с применением электронной приставки VE-3800); для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 12. Поэтому перед тем как купить стенд ТНВД - определитесь с теми задачами, которые вы ставите перед топливным участком и какие виды и типы насосов высокого давления Вы собираетесь ремонтировать, т.к. от этого будет зависеть цена стенда ТНВД.
РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ И ЗНАЧЕНИЯ С ПОМОЩЬЮ СТЕНДА ДЛЯ ИСПЫТАНИЯ ТНВД:
- Производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- Частота вращения вала в момент начала действия регулятора;
- Частота вращения вала в момент прекращения подачи топлива;
- Давление, при котором происходит открытие клапанов;
- Угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса.
- Диагностика угла начала и конца впрыска топлива;
- Диагностика муфты опережения впрыска топлива и ее параметров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель | ТА-501 |
| Тип | стационарный |
| Количество одновременно испытываемых секций высокого давления | 12 |
| Диапазон воспроизведения величин: | |
| Частоты вращения приводного вала, мин-1 | 70.....3000 |
| Отсчёта числа циклов, цикл | 50.....9999 |
| Цикловой подачи топлива, мм³/цикл | 0.....250 |
| Температуры топлива, °С | 20.....45 |
| Углов начала нагнетания (впрыска) топлива, градус | 0.....360 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | 10...0...10 |
Давления топлива, МПа кгс/см³ | 0.....3 0.....30 |
Давления воздуха, МПа кгс/см²
| 0.....2 |
| 0.....2 | |
| Объём измерительных сосудов топлива СТА, мл | 45/150 |
| Пределы допускаемых отклонений измеряемых величин: | |
Частоты вращения приводного вала в интервале: от 70 до 800 мин-1 | ±2 |
| Частоты вращения приводного вала в интервале: свыше 800 мин-1, % | ±0,25 |
| Отсчёта числа циклов, цикл | ±1 |
| Цикловой подачи топлива, % | ±1 |
| Температуры топлива, ?С | ±2 |
| Углов начала нагнетания (впрыска) топлива, градус | ±0,25 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | ±0,5 |
| Пределы погрешности измерения (характеристика приборов): | |
| Частоты вращения приводного вала, мин-1 | ±1 |
| Отчёта числа циклов, цикл | ±1 |
| Цикловой подачи топлива, мл/1000 циклов | ±1 |
| Температуры топлива, ?С | ±1 |
| Углов начала нагнетания (впрыска) топлива, градус | ±0,25 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | ±0,5 |
| Давления топлива в интервале: | |
| 0,1…0,6 МПа | ±0,015 |
| 1…6 кгс/см² | ±0,15 |
| 0,6…3,0 | ±0,1 |
| 6…30 кгс/см² | ±0,1 |
| Давления воздуха, МПа | ±1,0 |
| кгс/см² | ±0,15 |
| Вместимость баков (обеспечивается конструкцией): | |
| Для топлива, л | 40 |
| Для грязного топлива, л | 10 |
| Напряжение сети питания, В | 380 |
| Частота тока, Гц | 50 ±1 |
| Установленная мощность: | |
| Двигателя электропривода, кВт | 15 |
| Электродвигателя топливной системы, кВт | 1,1 |
| Нагревателя, кВт | 1,5 |
| Общая потребляемая мощность, кВт | 18 |
| Габаритные размеры, мм | 2100х760х1900 |
| Масса нетто, кг | 650 |
Размеры в упаковке/вес, мм/кг
| Место1: 2200х910х1760/700 Место 2: 800х500х500/120 |
