Описание СибЕК Фаворит-Престиж

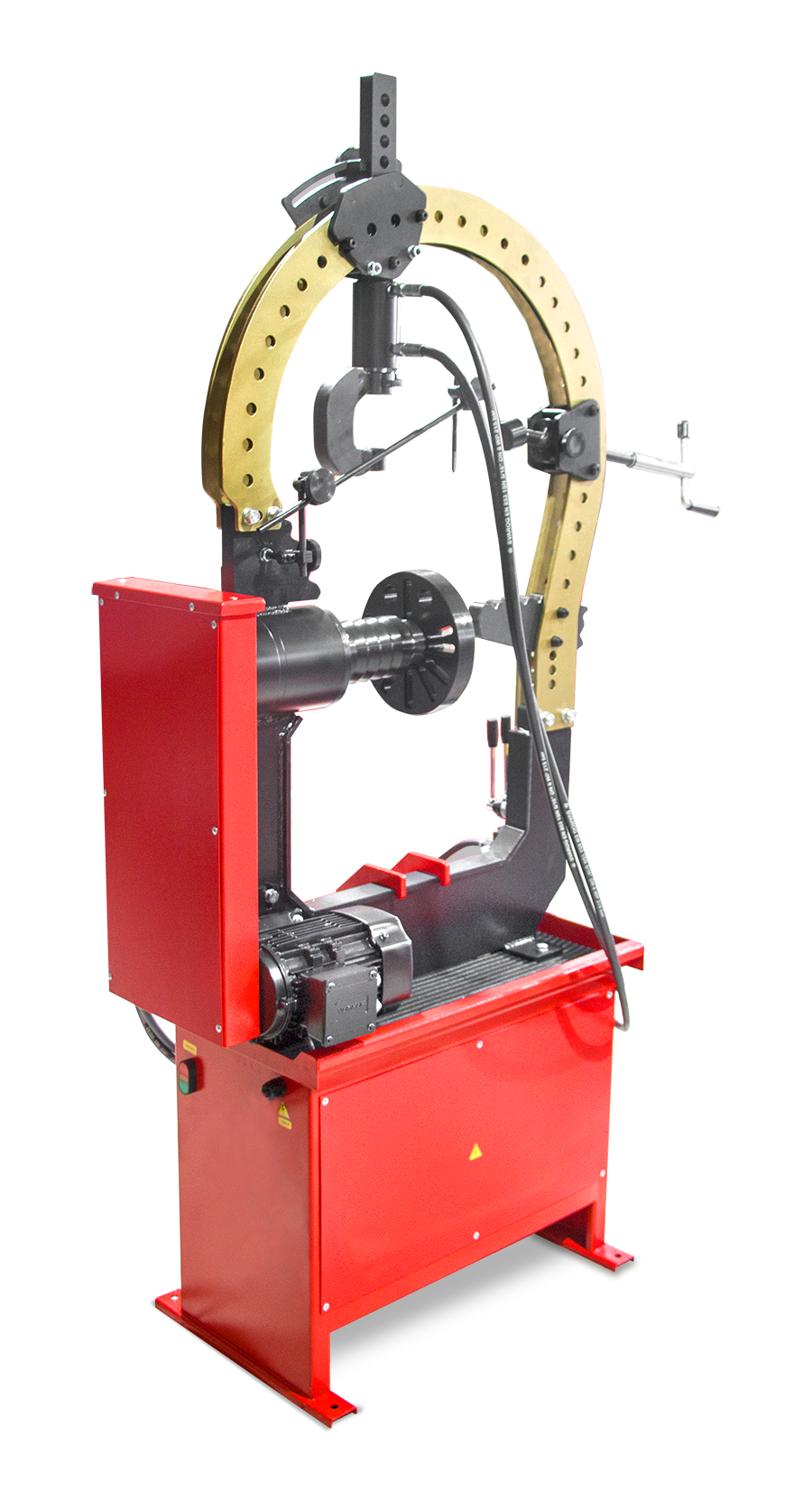

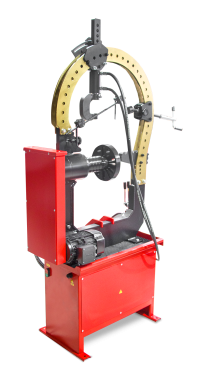

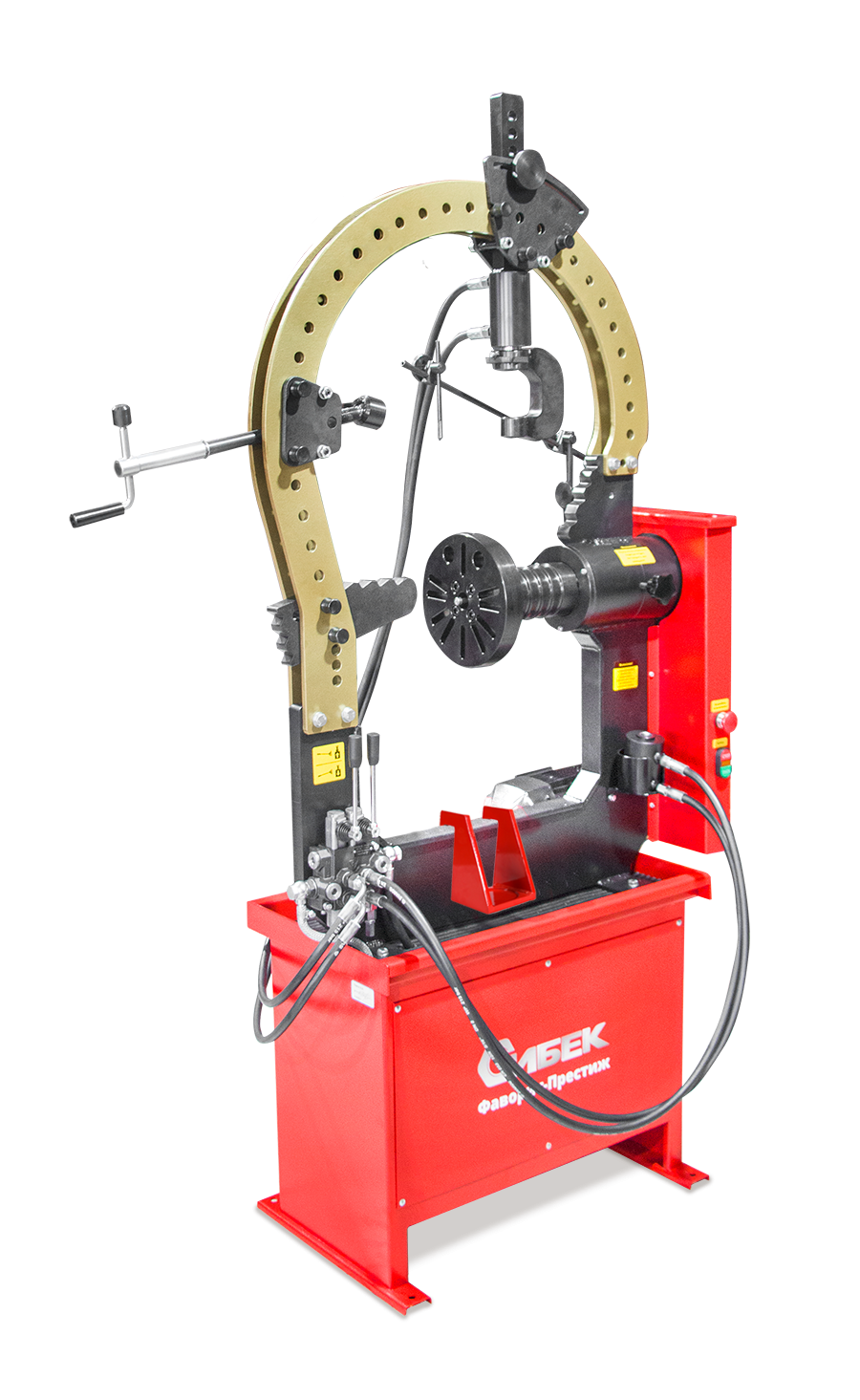

Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.
Основные преимущества стенда:
– эргономичность, позволяющая сократить время ремонта и утомляемость оператора;
– множество аксессуаров и регулировок, позволяющих производить сложный ремонт;
– два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;
– большое усилие в зоне правки;
– возможность правки больших дисков, диаметром до 26 дюймов.

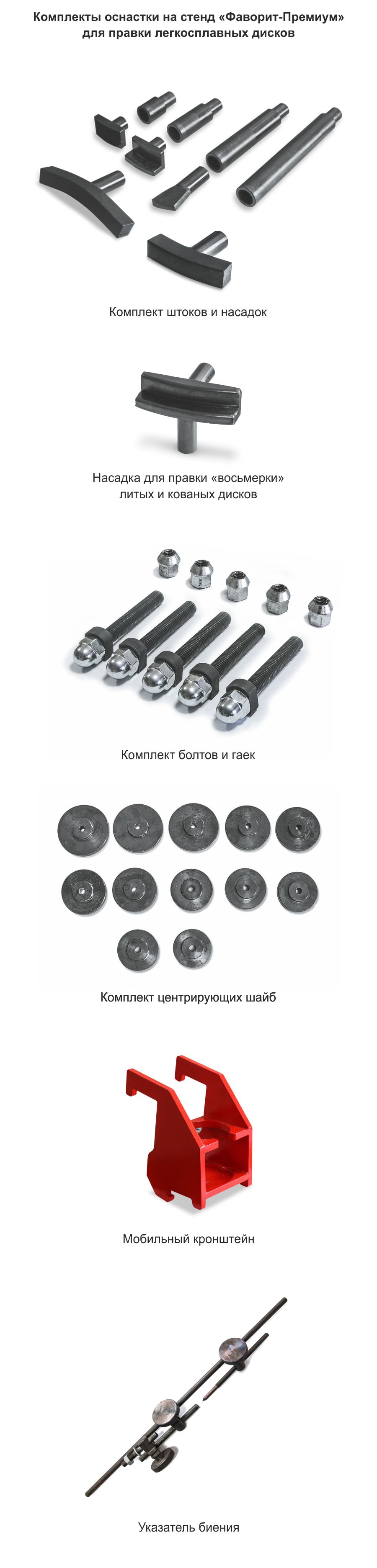

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
«Фаворит-Престиж» имеет дополнительные опции:

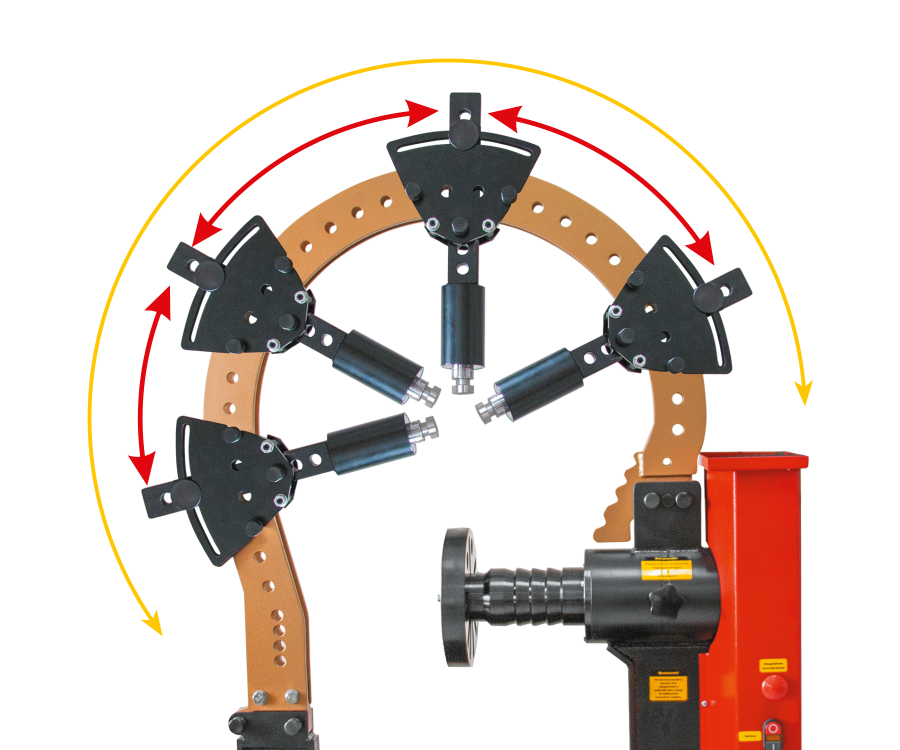

1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор.

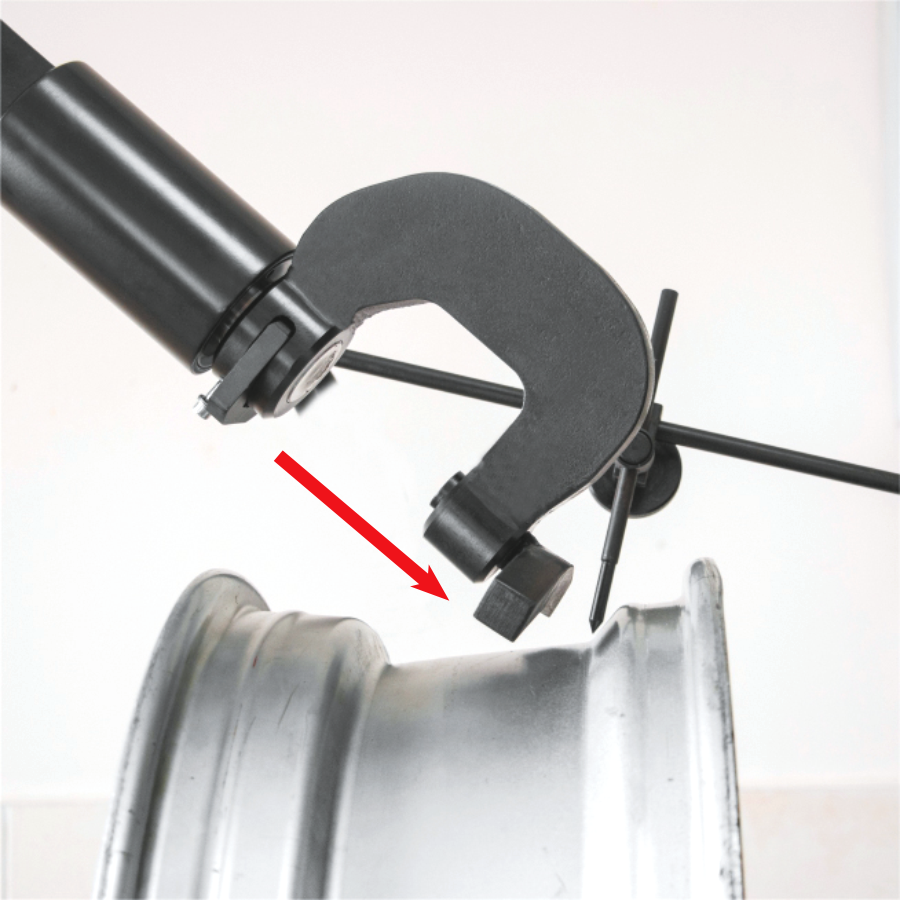

2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, второй может фиксироваться в любом из доступных положений.

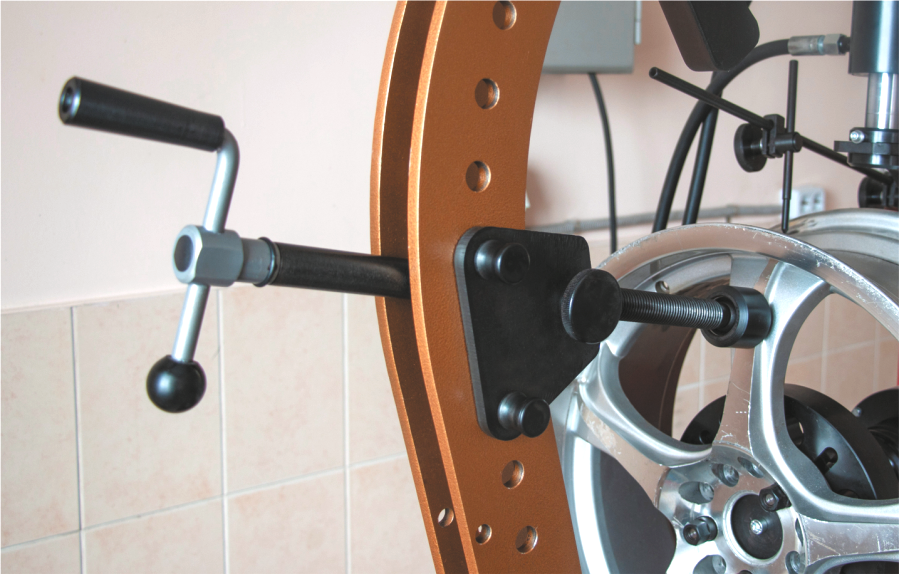

3. Винтовой упор для правки спиц и повреждений типа «восьмерка».
