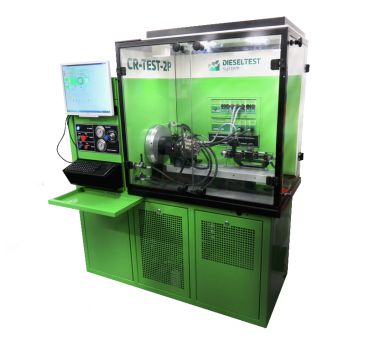

Описание Dieselland CR-TEST-2P

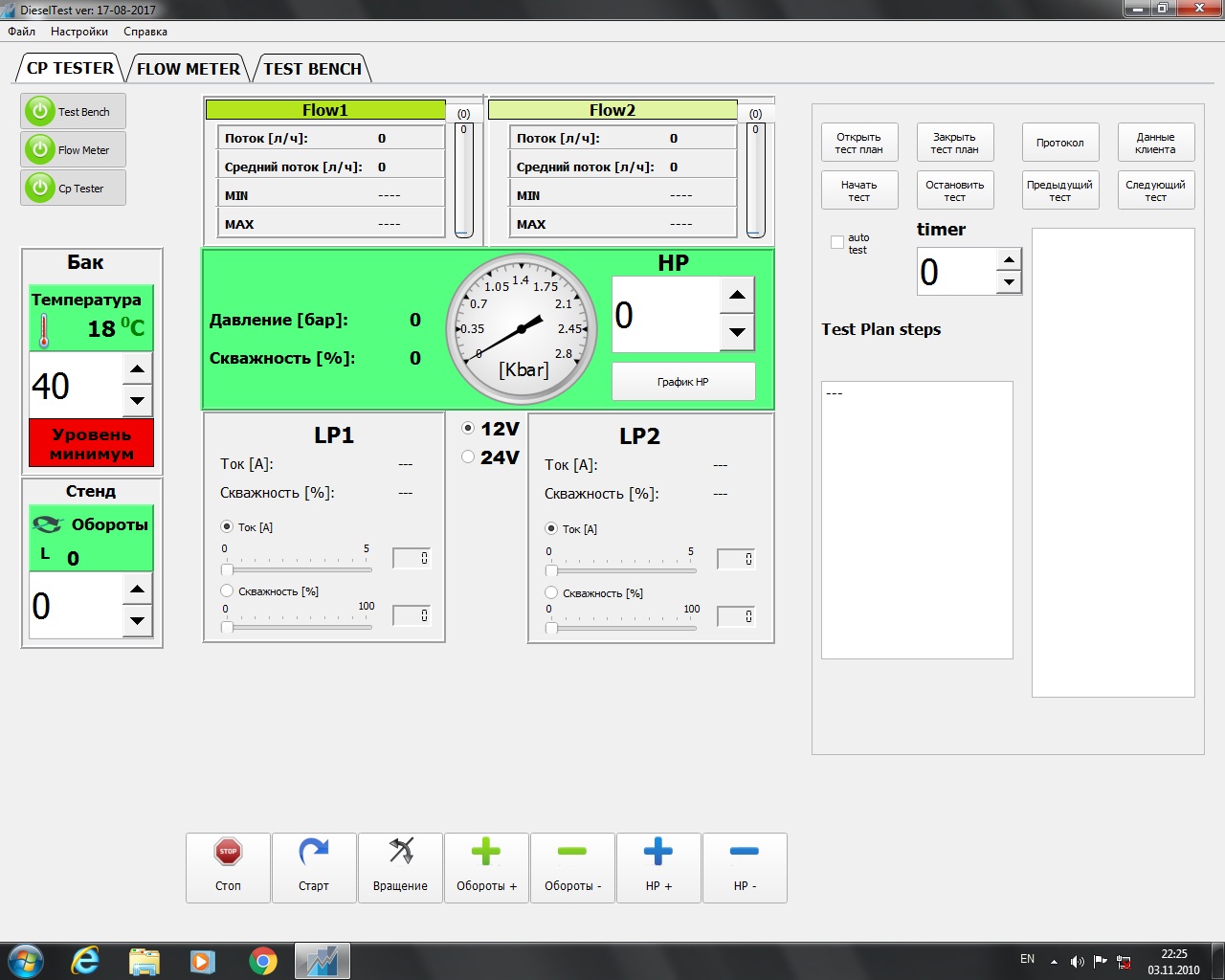

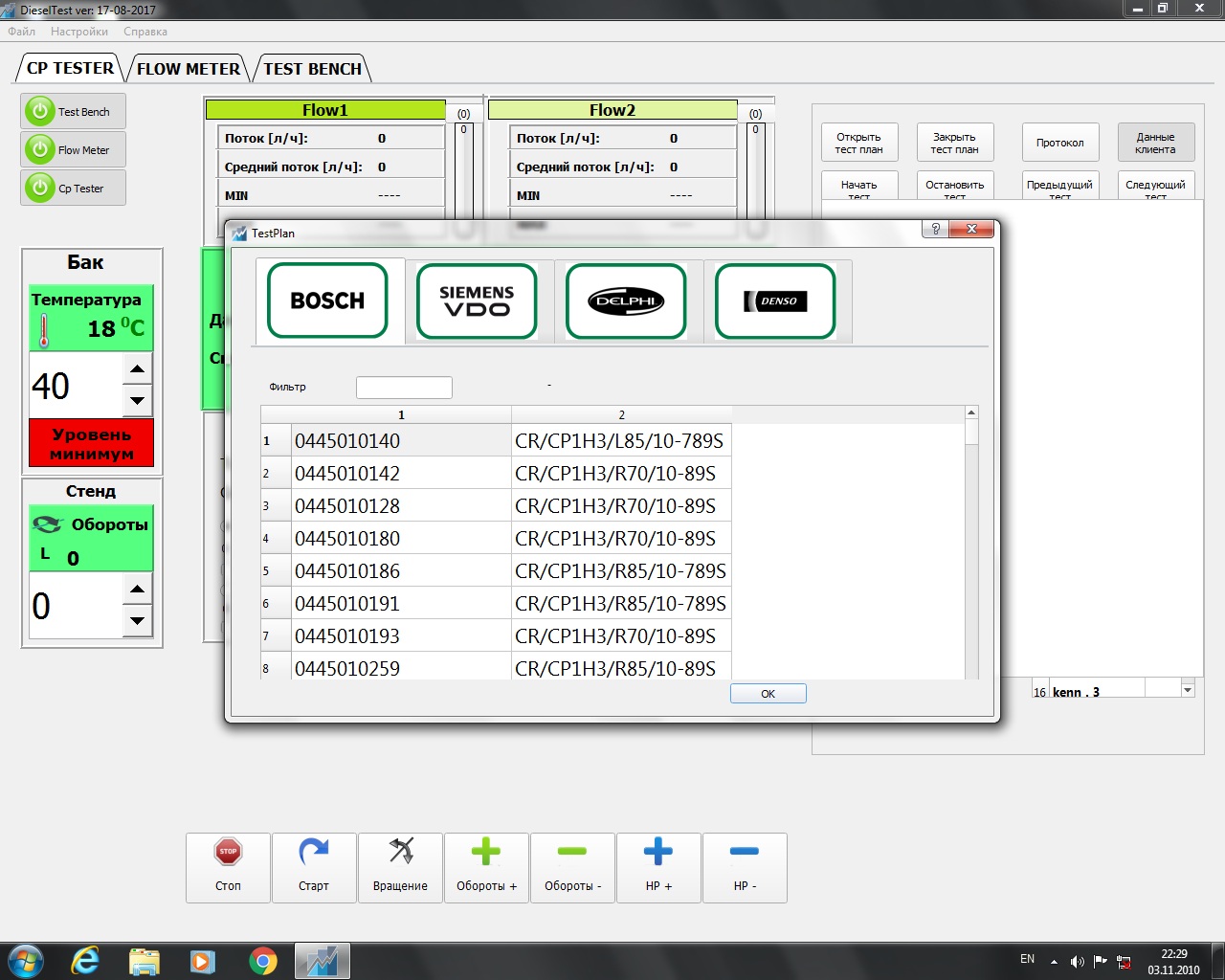

CR-TEST-2P Стенд позволяет проверять топливные насосы высокого давления (ТНВД) системы COMMON RAIL, фирмы BOSCH, DENSO, DELPHI, SIEMENS ( CP1, CP2, CP3, HP2, HP3, DFP1, DFP3, DFP6, HP3), регуляторы и датчики давления устанавливаемых на любых дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых автомобилей, автобусов, грузовых автомобилей и с/х тракторов. Рабочее давление испытания до 1800 бар. Возможность, по желанию заказчика, увеличить рабочее давление до 2200 бар. Стенд оборудован электронной системой измерения. В комплект стенда входит управляющая программа с встроенными тест-планами.
Конструкция стенда проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.
| Технические данные | |
| Скорость вращения | 50-3500min-1 |
| Мощность главного двигателя | 11 kW |
| Кол-во одновременно проверяемых насосов | 1 |
| Ёмкость бака | 30 dм3 |
| Напряжение питания | 3x400V/230V~ 50Hz |
| Контроль температуры ТЖ в баке в диапазоне | 0-100±1 град.С |
| Электронное измерение давления ТЖ в Rail в диапазоне | 0 – 1800±5bar |
| Регулирование давления ТЖ в диапазоне | 0 – 1800±5bar |
| ** Изменение системного давления в диапазоне | 0 – 2400±5bar |
| Контроль температуры ТЖ для насосов (FMDE-500) | в каждом канале |
| Контроль температуры ТЖ для измерителей потока (FMDE-500) | -20 — +90°С |
| Погрешность измерения температуры потока, не более (FMDE-500) | +/-2°C |
| Диапазон скорости измерения расходомера ТЖ насосов (FMDE-500) | 0,1 л/мин-8,5л/мин |
| Погрешность измерения потока 6-500 л/час ( FMDE-500) | не более 1% |
| Количество измерительных датчиков в расходомере ТЖ насосов (FMDE-500 ) | 2 |
| ** Мощность компрессора охладителя | 800 Вт |
| Производительность насоса подачи ТЖ при Р= 0,3 МПа | 8,5 л/мин |
| Манометр для замера давления подачи стендовым подкачивающим насосом | 0÷0,16 МПа |
| Манометр для замера давления подачи испытываемого подкачивающего насоса | 0÷0,16 МПа |
| Максимальная сила тока | 30A |
| мощность нагревателя калибровочного масла | 1000W |
| Защитное стекло | поликарбонат 10 мм |
| Габариты | ширина 1110, высота 1750, длина 1610 мм |
| Общая масса | нетто 770 кг
брутто 800 кг |
| № | Наименование | Количество |
| 1 | *Рама со стеклом защитная DL-RSZ | 1 шт. |
| 2 | *ПК с установленным программным обеспечением | 1 шт. |
| 3 | *Полка для клавиатуры | 1 шт. |
| 4 | *Модуль управления насосами PTC | 1 шт. |
| 5 | *Цифровой 2-х канальный расходомер FMDE | 1 шт. |
| 6 | *Накопитель давления DL-CR31053KIT на 3 РД | 1 к-т. |
| 7 | *Переходник DL-UNI30828 для проверки насосов CP2-CP4 | 1 шт. |
| 8 | *Полка для инструмента | 1 шт. |
| 9 | *Кронштейн крепления насосов DL-KN125 | 1 шт. |
| 10 | *Кронштейн крепления накопителя давления | 1 шт. |
| 11 | *Регулятор давления DL-CR10055 на 2700 бар | 3 шт. |
| 12 | *Датчик давления DL-CR10053 на 2400 бар | 1 шт. |
| 13 | **Датчик оборотов | 1 шт. |
| 14 | **FLAGMAN-CODE Комплект для испытания форсунок CR с БМ измерением и кодированием форсунок | 1 к-т. |
| 15 | **DL-MSP Маслостанция передвижная для стендов | 1 шт. |
| 16 | Фланец крепления DL-NA107 для ТНВД | 1 шт. |
| 17 | Фланец крепления DL-NA50 для ТНВД | 1 шт. |
| 18 | Фланец крепления DL-NA69 для ТНВД | 1 шт. |
| 19 | Муфта DL-M24 для ТНВД | 1 шт. |
| 20 | Муфта DL-M17 для ТНВД | 1 шт. |
| 21 | Муфта DL-M19 для ТНВД | 1 шт. |
| 22 | Муфта DL-MS8 для ТНВД | 1 шт. |
| 23 | Муфта DL-MS9 для ТНВД | 1 шт. |
| 24 | Муфта DL-MS10S для ТНВД | 1 шт. |
| 25 | Муфта DL-MS11 для ТНВД | 1 шт. |
| 26 | Кабель для регулятора давления HP | 1 шт. |
| 27 | Кабель для регулятора давления LP | 1 шт. |
| 28 | Кабель для датчика давления | 2 шт. |
| 29 | Кабель подключения датчика оборотов | 2 шт. |
| 30 | Трубка ВД для насосов CP2 (М14хМ14х600) | 2 шт. |
| 31 | Трубка ВД для насосов CP1-CP3 (М14хМ14х400) | 1 шт. |
| 32 | DL-1CP3004 К-т шлангов для ТНВД СР1-СР3 | 1 шт. |
| 33 | DL-2CP2005 К-т шлангов для ТНВД СР2 | 1 шт. |
| 34 | DL-FMDE003 К-т шлангов штатных | 1 шт. |
| 35 | DL-KUK0040 К-т фитингов для ТНВД | 1 шт. |
| 36 | Фильтр ТО для измерителя потоков | 2 шт. |
| 37 | Ключ для открытия дверок стенда | 4 шт. |
| 38 | Опорная ножка стенда | 4 шт. |
*установлено на стенде
**по дополнительному заказу
ВНИМАНИЕ! Комплектация по дополнительному заказу указана как пример и может быть увеличена исходя из требования заказчика для проверки различных типов насосов.
