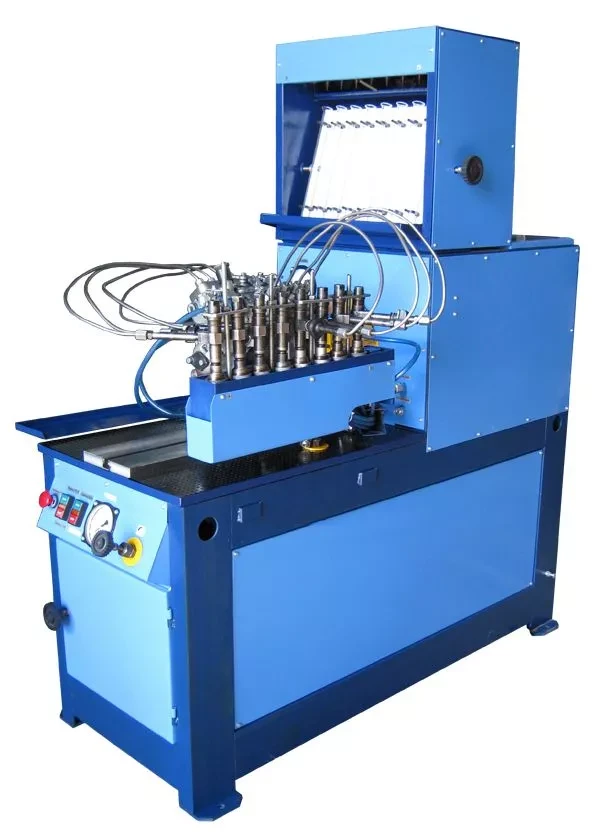

Описание ТехАвто 8-01-7.5М
Стенд СДМ 8-01-7,5М подходит для механических, отечественных ТНВД (ЕВРО 0 - ЕВРО 1). По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенд контролирует следующие параметры и характеристики:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Технические характеристики:
| Число одновременно испытываемых насосных секций высокого давления ТНВД, шт | 8 |
| Диапазон воспроизведения: | |
| частоты вращения приводного вала, мин-1 | 70...3000 |
| отсчета числа оборотов, об. | 1...9999 |
| отсчета числа циклов | 1...9999 |
| давления топлива насоса стенда, МПа (кгс/см2) | 0...3 (0...30) |
Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: | |
| от 70 до 800 мин-1, мин-1 | ±2 |
| свыше 800 мин-1, % | ±0,25 |
| Отсчета числа циклов | ±1 |
| Диапазон измерения: | |
| частоты вращения приводного вала, мин-1 | 0...9999 |
объема топлива мерными емкостями первого ряда, см3 второго ряда, см3 |
6...135 2...40 |
| давления топлива насоса стенда, МПа (кгс/см2) | 0...3 (0...30) |
| давление топлива насоса ТННД, МПа (кгс/см2) | 0...0,6 (0...6) |
| Объем топливного бака, л | 38 |
| Питание напряжение В/частота Гц | 380/50 |
Установленная мощность, кВт суммарная, в том числе: электропривода двигателя, кВт электродвигателя подкачки, кВт |
7.5 1,1 |
| Габаритные размеры, мм/ Вес, кг | 1400х540х1740 |
| Вес, кг | 800 |
