Описание

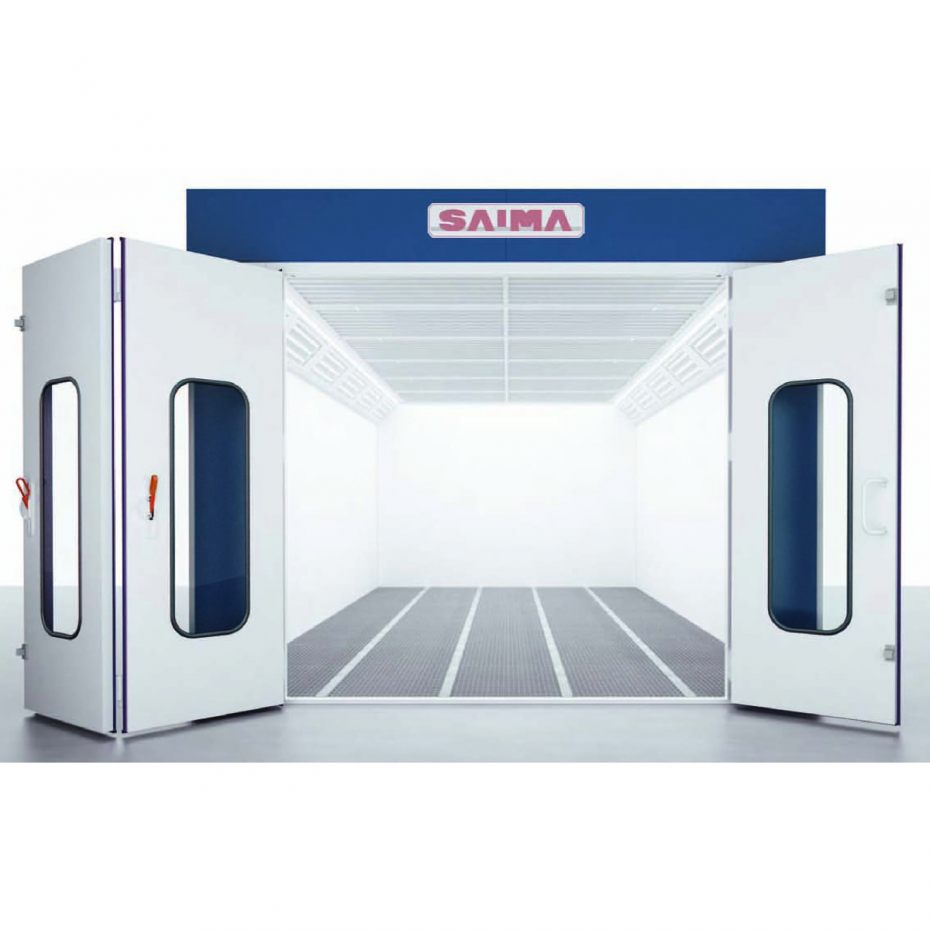

Покрасочная камера Saima: общие сведения
Покрасочно-сушильные камеры серии ВЕТА характеризуются оптимальным соотношением цены и качества. Именно этим объясняется их большая популярность. Цена невысокая, что дает возможность клиентам среднего сегмента интенсивно использовать их. Эксплуатационные характеристики достаточно высоки, чтобы производить качественную покраску автомобиля целиком или отдельных его элементов.
Основные характеристики и габариты окрасочно-сушильных камер Saima
- Внутренние размеры: длина – 7,21 м; ширина – 3,96 м; высота – 2,55 м.
- Внешние размеры: длина – 7,33 м; ширина – 4,07 м; высота – 3,038 м.
- Размер створа ворот: ширина – 3,60 м; высота – 2,52 м.
- Эл. мощность освещения (12 верхних наклонных светильников ): 1080 Вт.
- Мощность эл. двигателей: 7,5 х 2 = 15 кВт.
- Воздушный поток: 24 000 м3/ч.
- Рабочая тепловая мощность: 255 кВт.
- Максимальная температура в фазе сушки: 60 °C.
Конструкция кабины окрасочно-сушильных камер Saima
- Пластифицированные стеновые панели, утепленные минватой. Состоят из двух оцинкованных листов толщиной 1 мм каждый, покрыты пластиком с внешней стороны, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
- Фильтры тонкой очистки, расположенные на потолке кабины (по всей ее длине).
- Освещение: верхнее наклонное – 12 светильников (3 лампы в светильнике).
- Трехстворчатые въездные ворота с окнами и калиткой: ширина 2,84 м, высота 2,47 м.
- Сервисная дверь (опция).
- Держатель краскопульта.
- Угловая полка.
Покрасочная камера Saima состоит из следующих элементов:
- Дизельная горелка Baltur/Rielo.
- Теплообменник из нержавеющей стали 255 кВт.
- Нагнетающий вентилятор с электродвигателем 7,5 кВт.
- Фильтры предварительной очистки воздуха.
- Автоматическая рециркуляционная заслонка, управляемая с пульта управления.
- Таймер сушки и счетчик рабочего времени.
Группа вытяжки камеры включает в себя:
- Вытяжной вентилятор с электродвигателем 7,5 кВт.
- Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появлению вибрации).
Основание камеры:
- Установка на бетонное основание (3 полосы решеток, 18 шт.).
- Нагрузка на след колеса 470 кг.
Вариант основания имеет горячую оцинковку.
Технические характеристики
| Длина | 7200 мм. |
| Ширина | 4000 мм. |
| Высота | 2550 мм. |
| Мощность | 17 кВт |
| Сеть | 220/380 В |
| Тип | для легковых а/м |
| Освещение | 1080 Вт |
| Расход воздуха до | 24000 м3/ч |
| Рядов решеток | 3 |
