Окрасочно-сушильная камера SB-7428 (EC) SB7428

3 120 480 ₽
  • Артикул: 7692
  • Упаковочные размеры, мм 5 мест: 4100-1160*2150; 2150*1150*2150; 1450*900*1900; 1400*900*10; 1050*800*2550
  • Вес в упаковке, кг 2500
  • Электродвигатели (количество, мощность)
  • Размер блока теплогенератора ДхШхВ, мм
  • Стены, сэндвич панели
  • Размеры ворот (трехстворчатые, с окнами), мм
  • Вытяжка (аспирация)
  • Максимальная потребляемая мощность, кВт
  • Светильники
  • Группа вытяжки, кВт
  • Группа притока, кВт
  • Суммарная мощность
  • Электропитание 50Гц, В
  • Металлическое основание, мм
  • Количество решеток, шт
  • Внутренние размеры, мм
  • Производительность по воздуху, м3/час
  • Степень очистки, %
  • Тепловая мощность, кВт
  • Производитель Trommelberg
Trommelberg

Компания "Центр технического оборудования" обязуется обеспечить бесплатный ремонт приобретенного в нашей компании оборудования в течении всего гарантийного срока, который указан в гарантийном талоне. Однако ООО «ЦТО» оставляет за собой право отказа от бесплатного гарантийного ремонта в случае не соблюдения условий гарантии, изложенных в документации по условиям гарантийного обслуживания и эксплуатации оборудования. Все условия гарантии действуют в рамках законодательства и регулируются законодательством РФ.

Компания "Центр технического оборудования" предлагает своим клиентам удобные способы доставки оборудования по всей территории России и в страны СНГ. Наша компания сотрудничает с ведущими транспортными компаниями и поэтому наши специалисты смогут подобрать для Вас доставку по минимальной цене и в самый короткий срок. Но, в случае необходимости, Вы можете выбрать транспортную компанию самостоятельно.

Узнать подробнее

Наша компания предоставляет возможность оплатить заказ практически любым удобным для Вас способом:

  1. Оплата наличным в точках продаж по адресам офисов компании;
  2. Оплата по счету (безналичный расчет)
  3. Онлайн оплата банковской картой

Так же для клиентов компании существует возможность приобрести необходимое оборудование в лизинг и кредит.

Узнать подробнее
  • Описание
  • Характеристики
  • Оплата и доставка
  • Монтаж
  • Отзывы
Размеры кабины, мм 7000х4000х2760
Габариты, мм 7006х5556х3400 (наружные)
Воздухообмен, м³/час макс. 24000
Тепловая мощность, кВт 220
Мощность двигателя привода вентилятора, кВт 1х7.5 (приток)
Мощность двигателя привода вентилятора, кВт 1х7.5 (вытяжка)
Мощность освещения, Вт 1865
Освещенность, лк > 1500
Макс. потребляемая мощность, кВт 17
Электропитание 3 ф. х 380 В/50 Гц

Окрасочно-сушильная камера* 7х4х2.76 м производства Италии с комбинированным приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности


  • Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке

  • Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски

  • Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника

  • Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ

  • 4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)

  • Освещенность в кабине превышает 1500 люкс.




Соответствует Дерективам Евросоюза (СE) и техническим регламентам Таможенного Союза (EAC)


  • Окрасочная камера произведена в соответствии со следующими директивами и стандартами:
    • 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
    • 2006/95/CE, Директива ЕС по низковольтному оборудованию;
    • Директива EMC 2004/108/CE по электромагнитной совместимости.




Кабина / пленум / освещение


  • Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
    Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
    В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
    Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
    В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.



Полы / напольные фильтры


  • Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
    Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
    Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.



Агрегаты / вентиляторы / теплообменник


  • Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
    Моторы и приточного и вытяжного вентиляторов оснащены системой плавного пуска, благодаря чему экономится их ресурс.
    Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.




Пульт управления


  • Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.




Устройства безопасности


  • Камера оснащается следующими устройствами безопасности:
    • Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
    • Манометром с цветной шкалой для отображения давления воздуха в кабине камеры
    • Устройством блокировки на линии подачи сжатого воздуха.

    Опции:
    • Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт, арт. CL4458
    • Комплект из 2-х заездных рамп, арт. RMP28E
    • Газовая горелка взамен дизельной.

    В комплекте поставки
    - полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
    - стеновые панели толщиной 40 мм;
    - металлическое основание высотой 360 мм;
    - основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм;
    - боковая дверь для персонала 650х2000 мм с безопасным остеклением;
    - 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
    - 4-ходовой теплообменник;
    - дизельная горелка Riеllo RG4S;
    - 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками;
    - электродвигатели с системой плавного пуска;
    - ручная заслонка для регулировки давления в кабине;
    - комплект воздушных фильтров;
    - пульт управления "Еasy Control" с сигнализацией;
    - угловая полочка для инструментов;
    - верхняя подвижная штанга для подвешивания деталей;
    - манометр с цветной шкалой для контроля давления в кабине;
    - блокировка подачи сжатого воздуха в кабину;
    - термостат безопасности с ручным перезапуском;
    - датчик минимального давления.

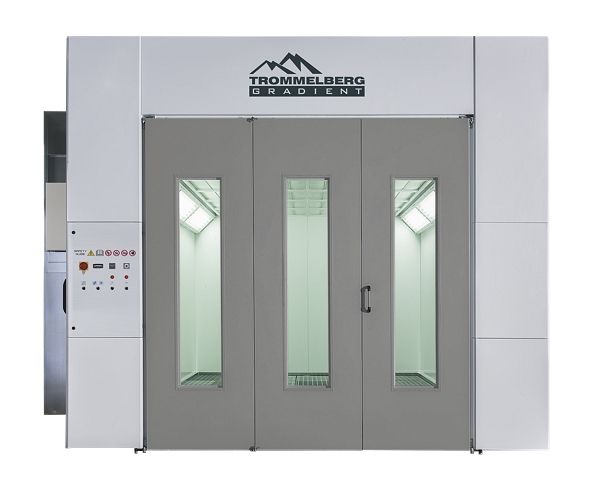

    * окрасочно-сушильная камера показана без металлического основания.

    Вес брутто: 4748.5 кг
    Место 1 (ДхШхВ): 4100х1160х2150 мм
    Место 2 (ДхШхВ): 2150х1150х2150 мм
    Место 3 (ДхШхВ): 1450х900х1900 мм
    Место 4 (ДхШхВ): 1400х900 мм
    Место 5 (ДхШхВ): 1050х800х2550 мм
