Описание Trommelberg SB7427.02
Окрасочно-сушильная камера* с тепловентиляционным агрегатом производительностью до 24000 м³ воздуха в час и экономичной дизельной горелкой Riello RG5S тепловой мощностью до 260000 ккал/час.
Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.
Кабина
Окрасочно-сушильная камера оснащена кабиной современного внешнего вида с конструкцией из окрашенных стеновых панелей с тепло- и звукоизоляцией. Кабина оснащается 3-створчатыми въездными воротами и сервисной дверью.
Стеновые панели изготавливаются из окрашенного листового металла с термоизоляцией из пенополистирола.
Агрегат
Тепловой агрегат в процессе сборки может устанавливаться как справа (стандартное исполнение), так и слева (горелка обращена назад).
Агрегат оснащен двумя приточными и одним вытяжным вентилятором типа "беличье колесо" прямого привода от моторов. Вытяжной вентилятор располагается за фильтром окончательной очистки, что способствует повышению долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максимальном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по замкнутому контуру. Изменение потока воздуха при переходе из одного режима в другой осуществляется при помощи заслонки с пневматическим приводом.
Панели агрегатной группы дополнительно изолируются минеральной ватой.
Основание и полы
Окрасочная камера поставляется с полностью решетчатым основанием высотой 300 мм из оцинкованной стали. При желании основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Пульт управления
Камера имеет в своем составе электрический пульт управления, полностью контролирующий все рабочие режимы и обеспечивающий безопасную работу дизельной горелки. Пульт управления оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение
Камера оснащена мощным комбинированным верхним и боковым вертикальным освещением. Светильники верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Воздушные фильтры
Окрасочная камера в стандартной комплектации оснащается: входным и выходным карманными фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Для удобной замены карманные фильтры устанавливаются на легкосъемных металлических рамках.
В комплекте поставки
- тепловентиляционный агрегат с двумя приточными и одним вытяжным вентилятором;
- полностью решетчатый пол с несущей способностью 500 кг/колесо;
- стеновые панели толщиной 50 мм;
- металлическое основание;
- основные ворота: трехстворчатые, с остеклением, размер 3000х2600 мм;
- боковая дверь для персонала, размер 650х1800 мм;
- освещение: 8 верхних (32 лампы), 8 боковых (16 ламп) светильников и 6 ламп на задней стенке, всего 54 лампы;
- 2 въездные аппарели длиной по 2000 мм;
- теплообменник из нержавеющей стали;
- дизельная горелка Riеllo RG5S;
- ручная заслонка для регулировки давления в кабине;
- пульт управления с сигнализацией;
- угловая полочка для инструментов;
- верхняя подвижная штанга для подвешивания деталей;
- манометр для контроля давления в кабине;
- термостат безопасности;
- размеры приточного воздуховода: 450х1500 мм;
- размеры вытяжного воздуховода: 700х700 мм;
- комплект воздушных фильтров.

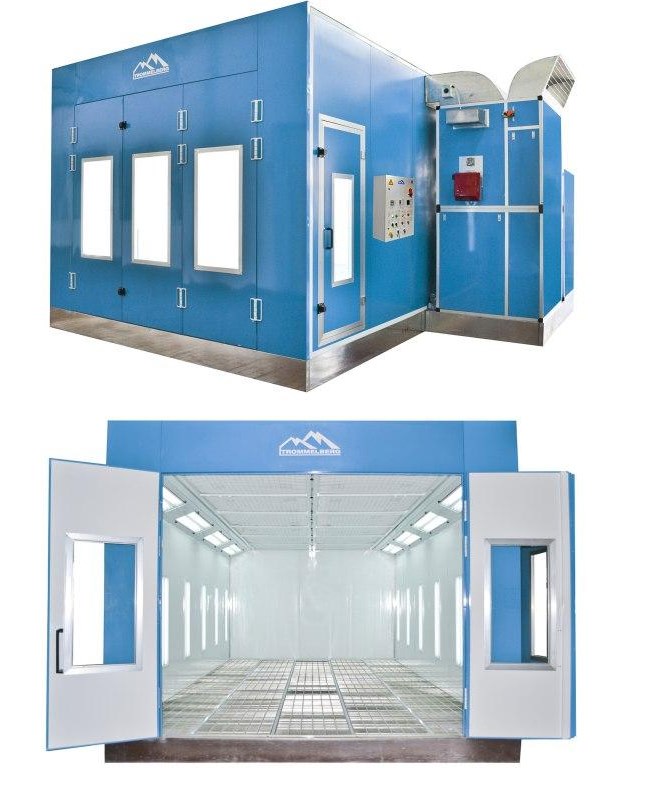

* приведенное изображение товара может отличаться от реального.
