Описание ПКП "Завод высокотехнологичного оборудования" СС-02-05
| Параметр | Значение |
| Габариты рабочего стола (мм) (без учета светильника и ПВУ) | 1595х880х1400 |
| Размер чугунных плит (мм) | 1000х600 |
| Высота рабочей поверхности над уровнем пола (мм) | 850 |
| Высота защитного экрана с учетом светильника (мм) | 740 |
| Мах равномерно распределенная нагрузка на рабочую поверхность (кг) | 1000 |
| Напряжение осветительной сети цепей управления (В) | 220 |
| Напряжение осветительной сети подъемно-поворотного устройства (В) | 12 |
| Ток питающей сети: Род Частота (Гц) Напряжение перем. (В) |
3-х фаз. 50 380 |
| Мощность электродвигателя вентилятора (кВт) | 1,1 |
| Производительность вентилятора (м 3/час) | 1850-2650 |
| Активная фильтрующая поверхность (м 2) | 10 |
| Давление сжатого воздуха (атм), не менее | 5 |
| Радиус действия подъемно-вытяжного устройства (м) | 2,0 |
| Уровень шума (Дб), не более | 70 |
| Эффект очистки соответствует требованиям | ГН 2.2.5.1313-03, ГН 2.2.5.2308-07 |
| Влагомаслоотделитель встроенный (шт) | 1 |
| Электроконтактный дифференциальный датчик (шт) | 1 |
| Размер присоединительного фланца (мм) | 180х180 |
| Масса, с ПВУ (кг) | 284 |

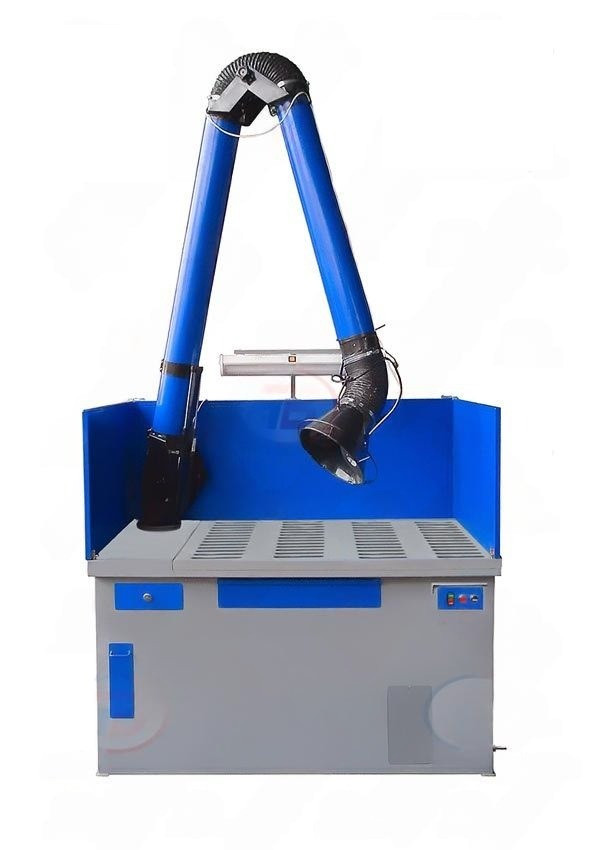

Стол сварщика (сварочный пост) СС-02-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.
Рабочая поверхность стола сварщика СС-02-05 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.
Через вырезы в чугунных решетках происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке.
Удаление вредных веществ может также осуществляться с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.
Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ или решетки, проходит через воздуховоды, подсоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.
Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.
Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-02-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.
Стол сварщика (сварочный пост) СС-02-05 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.
С лицевой стороны стола сварщика СС-02-05 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов. Пульт управления электрооборудованием стола и системой очистки расположен в правой части стола.
Стол сварщика СС-02-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
Присоединительные размеры фланца СКАЧАТЬ
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-02-05 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
