Описание ТЕХНОСОЮЗ ES9880К

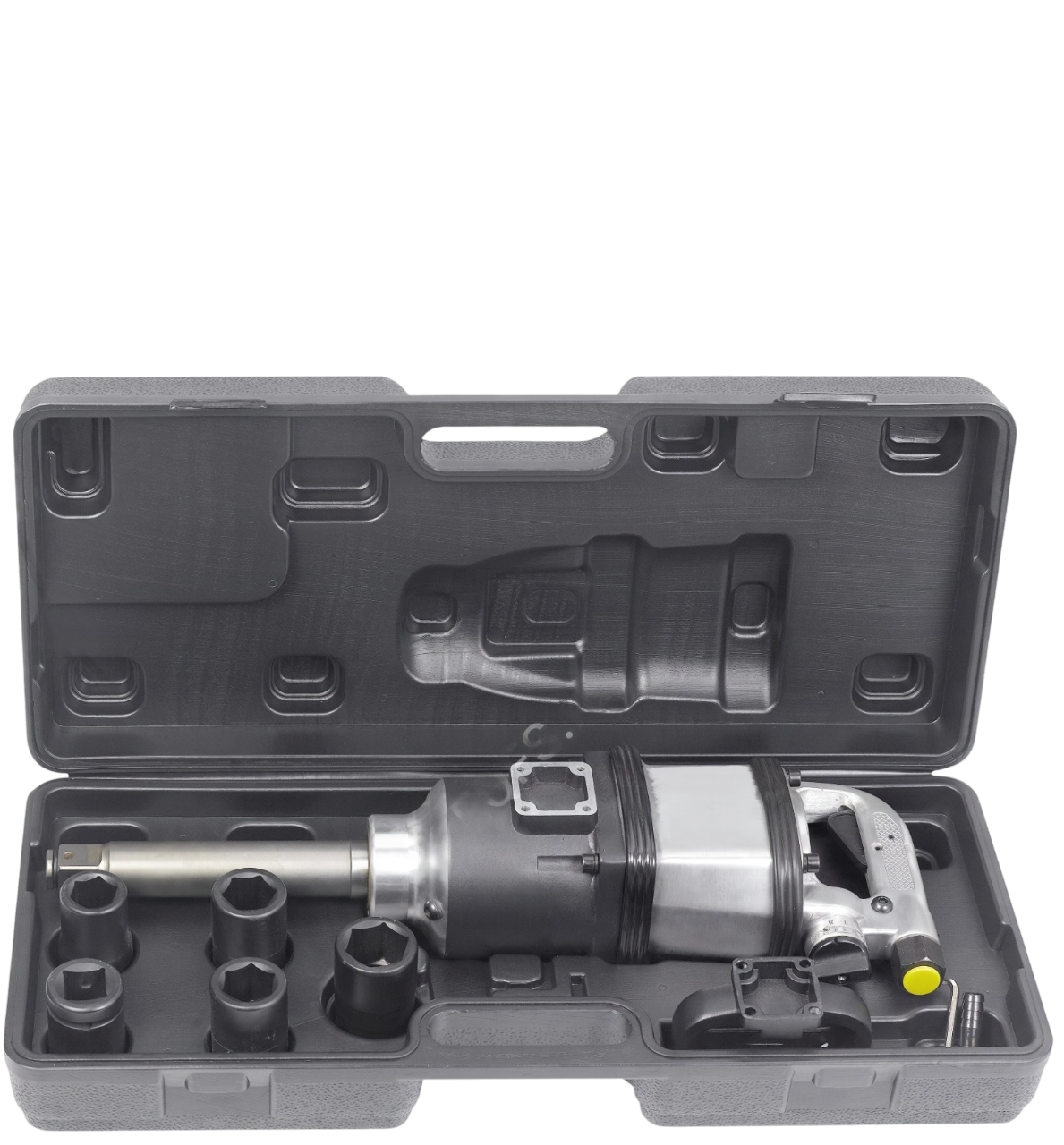

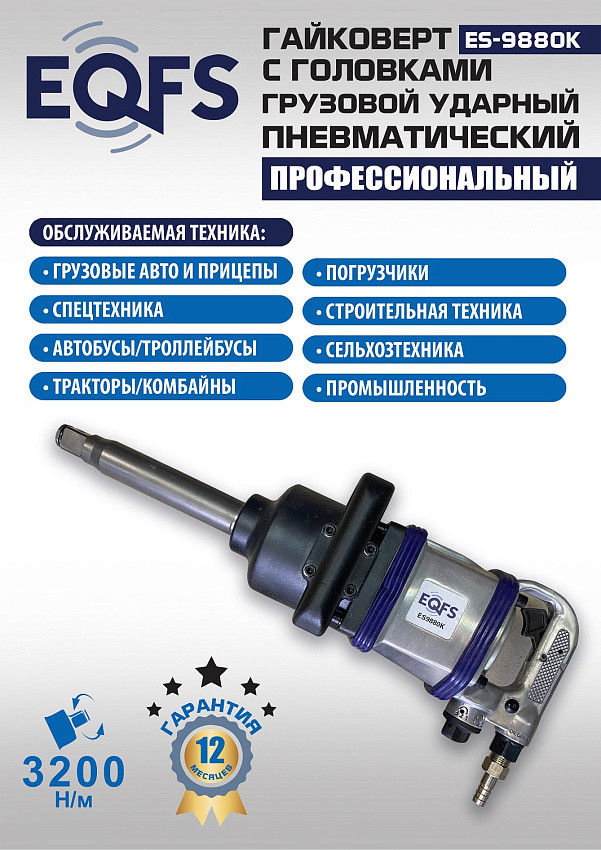

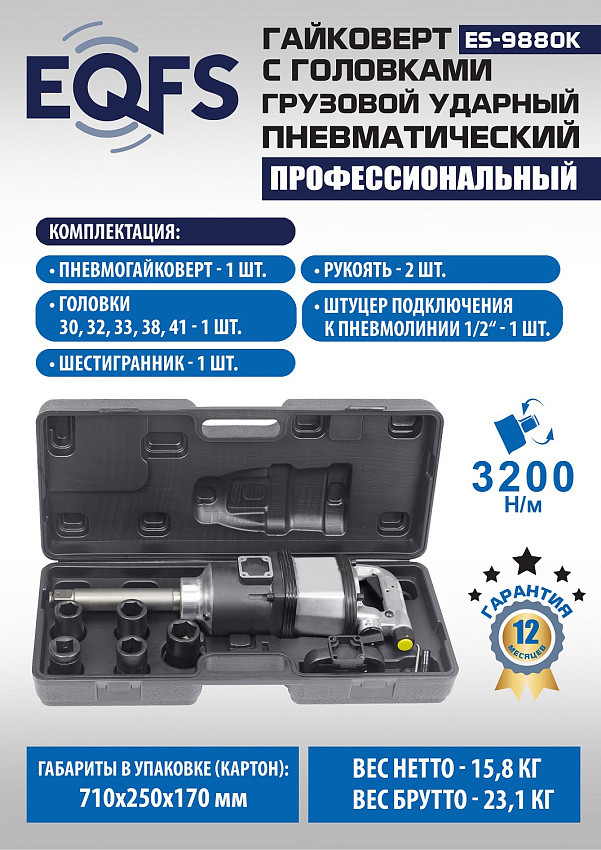

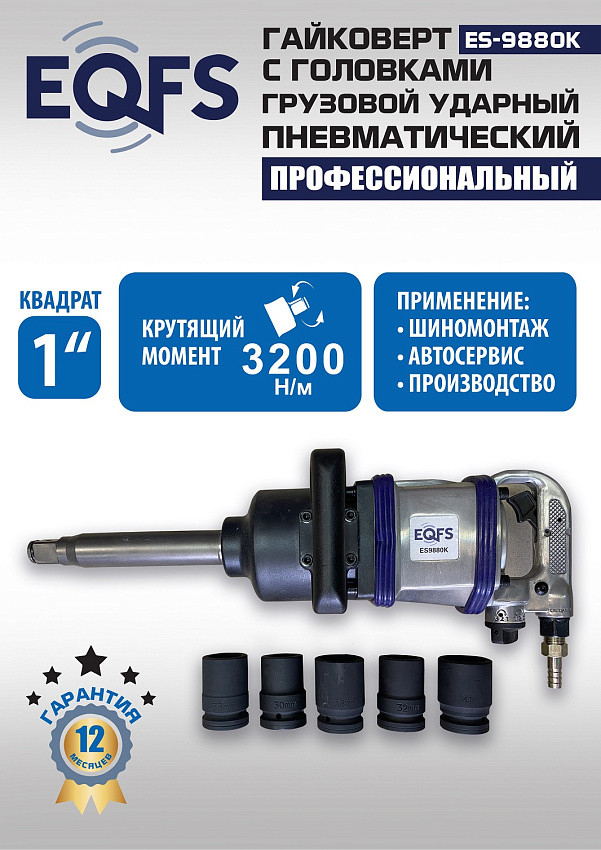

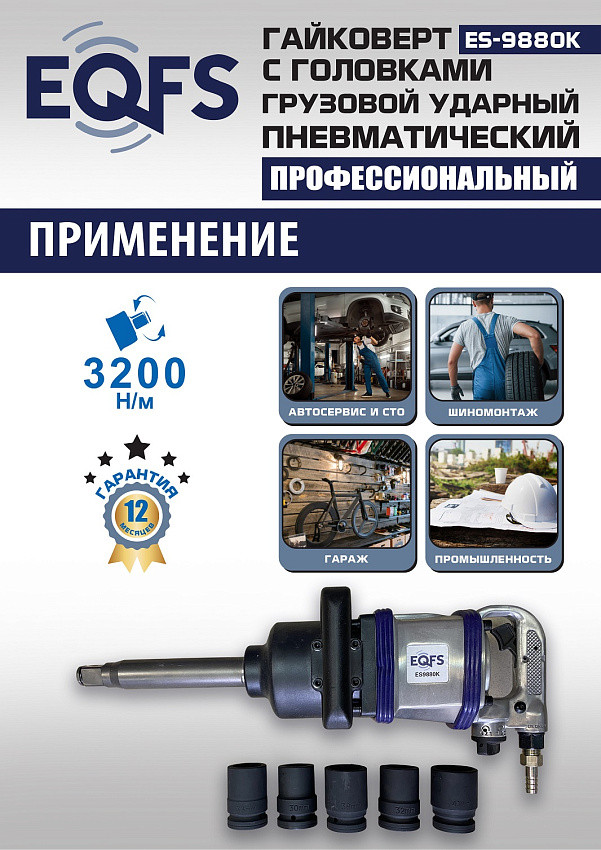

Гайковерт грузовой крутящий момент 3200Нм. + Головки ударные - 30, 32, 33, 38, 41 мм. Ударный. Длинный вал 220 мм. Корпус металлический с 2-мя резиновыми отбойниками защищают от удара. Реверс, регулировка скорости, регулировка момента. Вес: 16,6 кг. Рекомендуемое применение – Для грузовых автомобилей, автобусов, слесарные мастерские, шиномонтажные мастерские, автотранспортные предприятия, производственные предприятия, на строительных площадках и предприятиях при монтаже металлоконструкций.
Технические особенности ES9880K Грузовой гайковерт + набор головок:

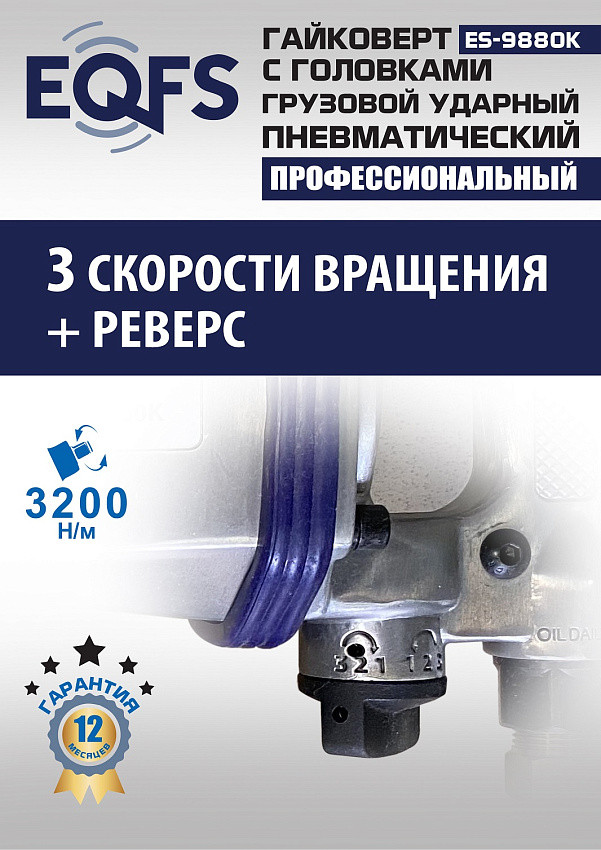

Реверс + 3 скорости на откручивание и 3 на закручивание
Корпус гайковерта изготовлен из алюминиевого сплава и стали.

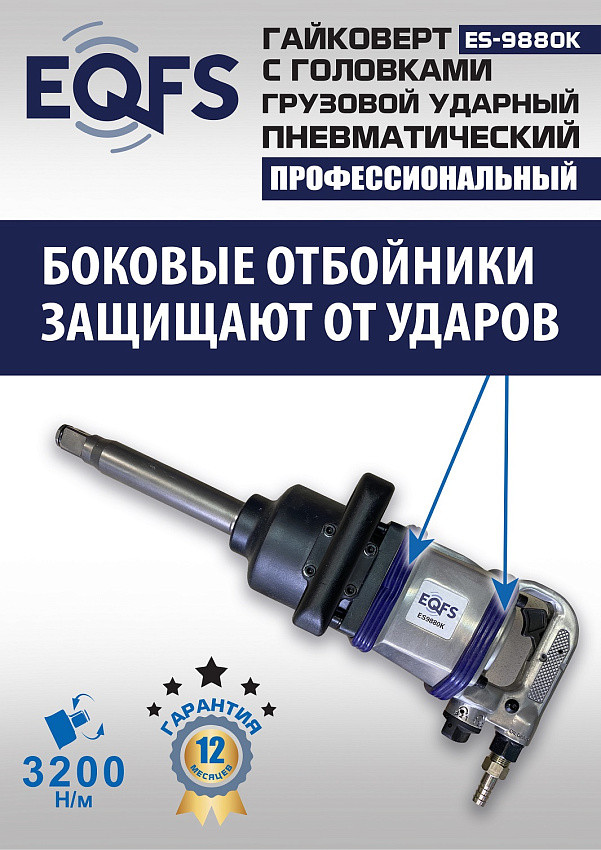

Корпус гайковерта имеет две противоударные резиновые накладки.

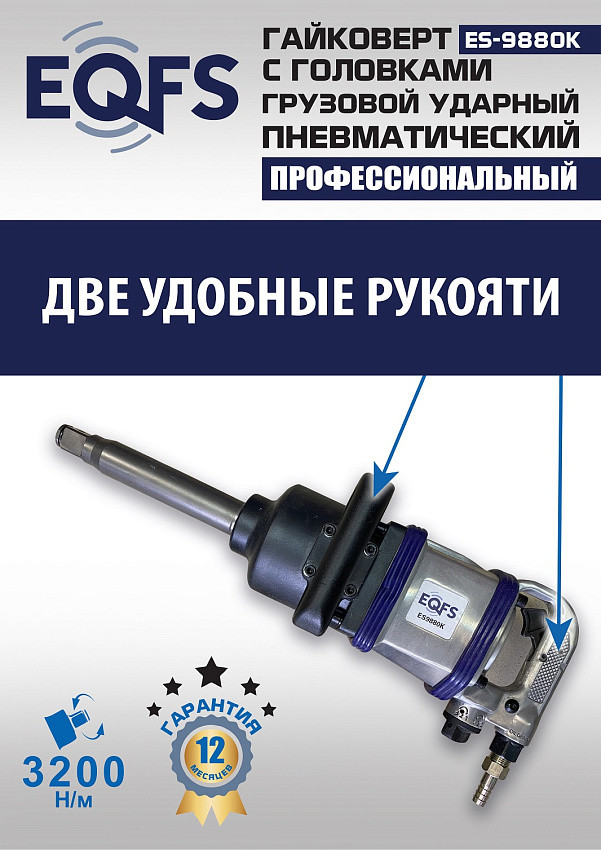

Для более удобной работы корпус гайковерта имеет две рукояти.

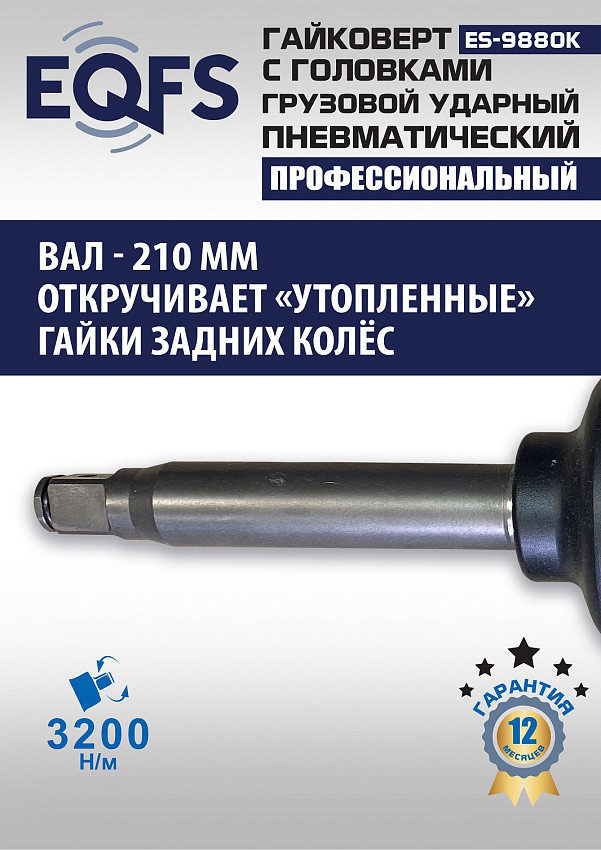

Длинный вал 220 мм - позволяет комфортно откручивать/закручивать «утопленные» колесные гайки.

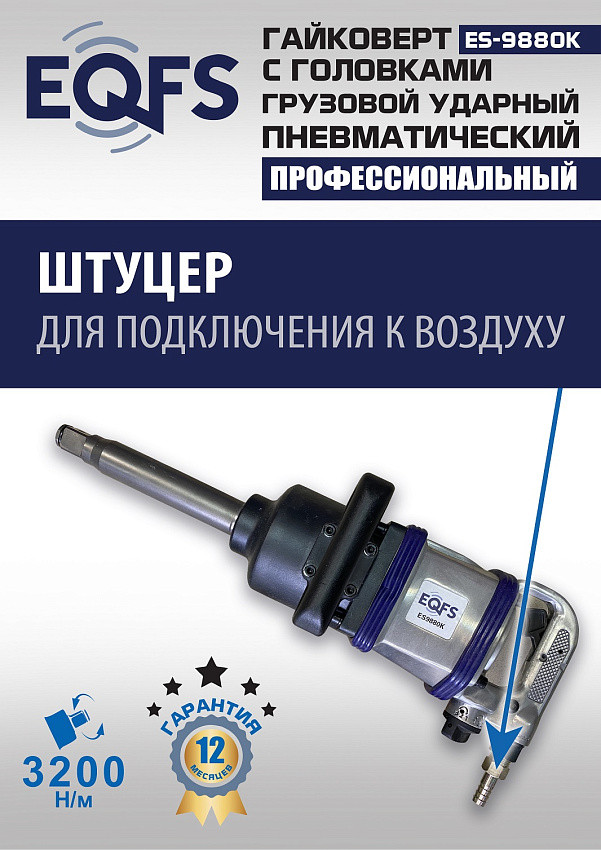

Подключение – 1/2”.

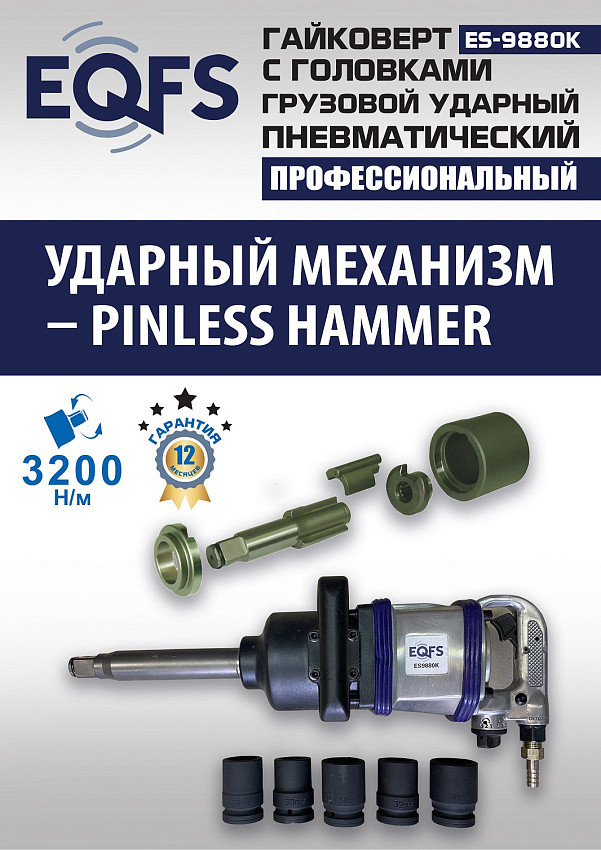

Механизм – Pinless Hammer.

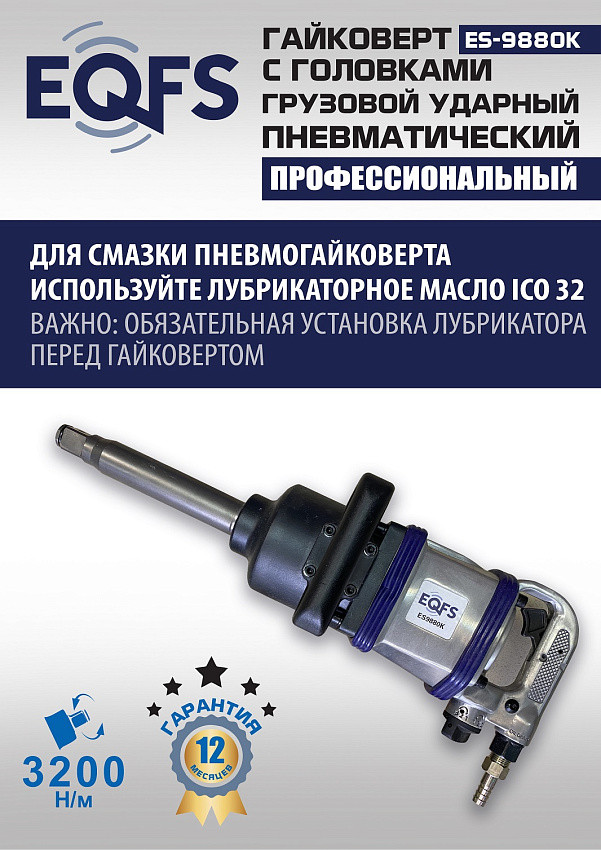

Рекомендуемое масло для заливки в лубрикатор(устройство для подачи смазки) в пневмолинии:
- масло отечественных производителей (Газпромнефть/ТНК/Лукойл/Волгаойл) индустриальное типа И20А (веретенное).
Гарантийные обязательства:
Гарантия на гайковерт – 12мес. При условии соблюдения условий эксплуатации.
ВАЖНО!!!!!
В пневмолинии ОБЯЗАТЕЛЬНО должен быть установлен блок подготовки воздуха состоящий из:
регулятора давления, влагоотделителя и лубрикатора для подачи смазки в рабочее пространство гайковерта.
Гарантия не предоставляется в случае:

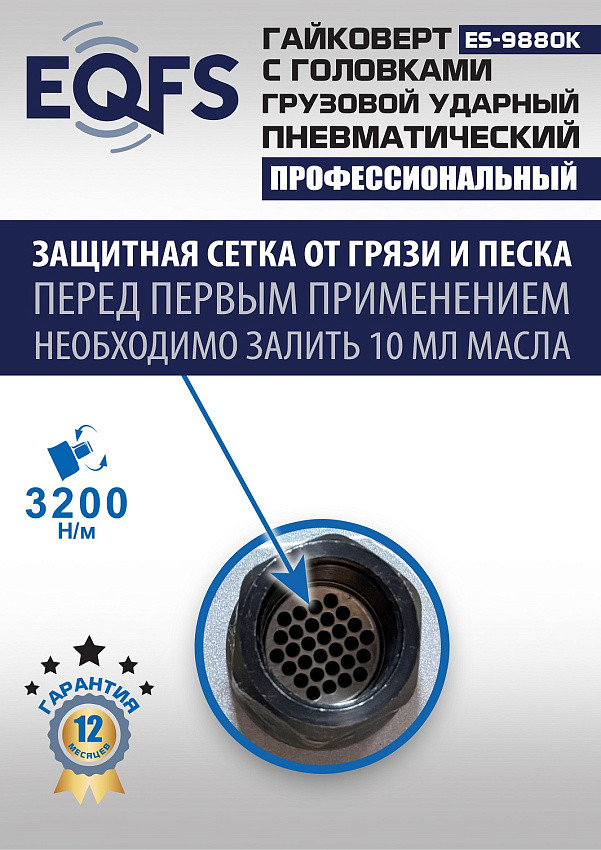

Перед первым включением пневмоинструмента добавьте сразу в штуцер 10 гр. веретенного масла.
Отсутствия смазки внутри ударного гайковерта.
Наличия следов коррозии внутри механизма гайковерта.
В случае наличия внутри корпуса инородных частиц (песок, грязь и т.п.)
Использование гайковерта не по назначению.
Наличия следов сильного удара/деформации (или разрушения) корпуса пневматического гайковерта.
Крутящий момент для затяжки болтов ГОСТ Р 52643-2006
В соответствии с российским стандартом ГОСТ 52643 - 2006 «Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия.»
1. Крепеж без покрытия.
Крепеж с произвольным покрытием (оцинкованный, оксидированный и т.д.)
Должна быть проведена предварительная очистка резьбовых соединений от загрязнений, при этом испытание проводится без дополнительной смазки.
Размер крутящего момента определяется при достижении в теле болта усилия предварительной затяжки, указанного в нижней таблице.
| Наружный диаметр резьбы, мм | Класс прочности болтов и напряжение от нормативного усилия, Н/мм- | |||||||
| 6.8 | 8.8 | 9.8 | 10.9 | 12.9 | ||||
| 420 | 500 | 610 | 675 | 730 | 800 | 900 | ||
| Усилие предварительной затяжки, H | ||||||||
| 16 | — | 78500 | — | — | 110000 | — | 141000 | |
| 18 | — | 96000 | — | — | 140000 | — | 172000 | |
| 20 | — | 122000 | — | — | 179000 | — | 221000 | |
| 22 | — | 152000 | — | — | 220000 | — | 273000 | |
| 24 | — | 177000 | — | — | 258000 | — | 318000 | |
| 27 | — | 230000 | — | — | 335000 | — | 413000 | |
| 30 | — | 281000 | 342000 | — | 410000 | 449000 | — | |
| 36 | — | 409000 | — | — | 596000 | — | — | |
| 42 | 470000 | 560000 | — | 754000 | 818000 | — | — | |
| 48 | 618000 | 736000 | 898000 | — | 1075000 | — | — | |
Крепеж считается годным к применению, если диапазон коэффициента закручивания составляет:
Для крепежных изделий без покрытия со смазкой резьбовых соединений: 0,14 — 0,20;
Для крепежа с произвольным покрытием: 0,11 — 0,20.
