Описание СТОРМ К-524 М
Люфтомер СТОРМ К 524 М предназначен для контроля суммарного люфта рулевых управлений автомобилей.
Особенности:
- Гальваническая обработка всех подлежащих корозии деталей
- Основной механизм изделия выполнен из полимерных материалов
- Удлиненные пальцы фиксации изделия на толстых рулевых колец

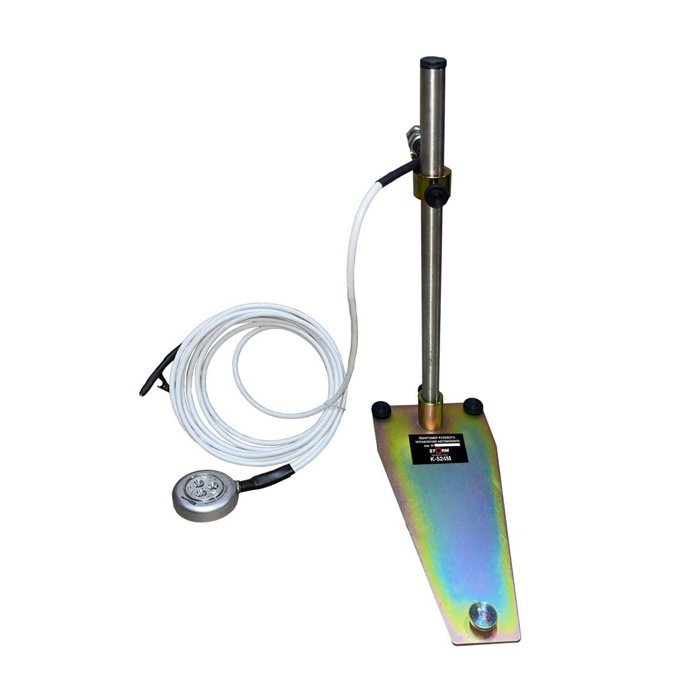

- Блок питания с двумя светодиодными индикаторами

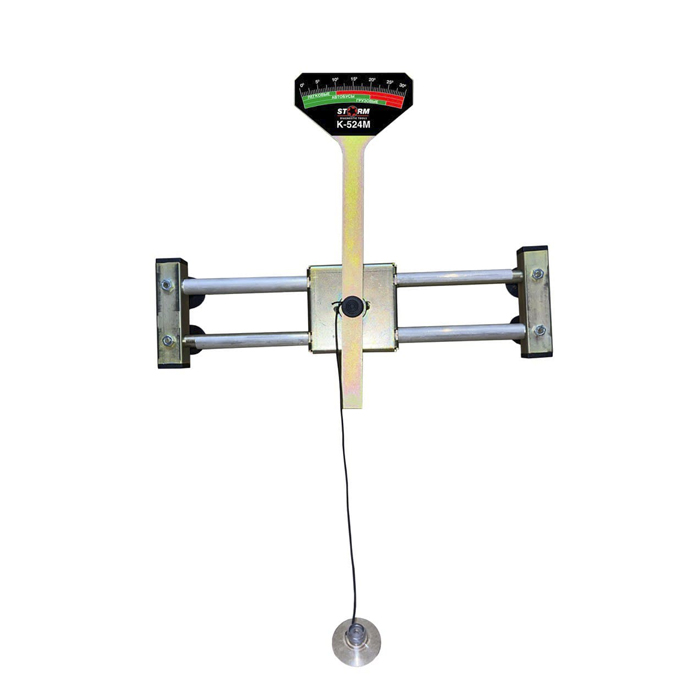

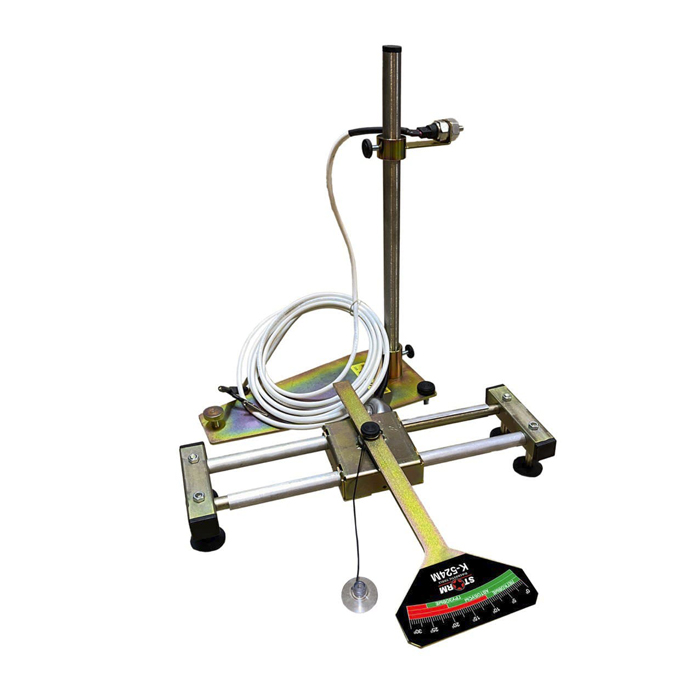

Механический люфтомер К-524 для диагностики и измерения суммарного люфта рулевого управления автомобиля. Подходит для обслуживания руля с диаметром 360-550 мм. Стандартная комплектация устройства состоит из следующих приборов:
- Два раздвижных кронштейна, которые фиксируются на ободе руля сверху и снизу специальными упорами.
- Каретка передвижная, которая с помощью зажимного механизма стягивает направляющие стержни кронштейнов.
- Угломерная шкала, которая устанавливается на оси зажимного механизм.
- Резиновая нить, которая натягивается от зажима и до ветрового стекла диагностируемого автомобиля. Выполняет функцию «направляющей стрелки» для угломерной шкалы.
Принцип работы универсального механического люфтомера К-524:
- Передвижная каретка с угломерной шкалой устанавливаются по центру руля, важно выровнять вылеты направляющих стержней относительно каретки. Это обеспечивает правильность и точность произведенных измерений, а резиновая нить «указательная стрелка» при повороте руля остается неподвижной.
- Динамометр необходимо установить на кронштейне снизу и зафиксировать винтом позицию, при которой усилие приходится на середину сечения обода.
- Далее, задача мастера состоит в том, чтобы определить угол поворота рулевого колеса согласно специальной шкале уклономера между двумя фиксированными положениями. Они определяются путем оказания равного усилия на пружинный динамометр по очереди в каждом из двух направлений. Усилие определяется индивидуально и зависит от массы оси машины, которая приходится на колеса.
- В тот момент, когда оператор начинает прикладывать усилие и вместе с тем производить поворот управляемого колеса, положения что ранее были зафиксированы, должны происходить одновременно с началом поворота колеса. Это определяется Мастером на глаз или используя дополнительное оборудование или инструмент.
Устройство обладает высокой точностью и диапазон измерения люфта составляет от 0 до 30°, погрешность всего 1°.
- Приведенная погрешность измерения люфта ±5 %
- Относительная погрешность регламентируемого усилия ±8 %
- Время одного измерения, включая установку и снятие люфтомера с рулевого колеса 3-5 минут
- Масса 4,5 кг
- Установленный срок службы 10 лет
- Диапазон измерения люфта от 0 до 30, ±1 °
- Рабочий диаметр колес 360-550 мм
- Габаритные размеры 363х112х140
