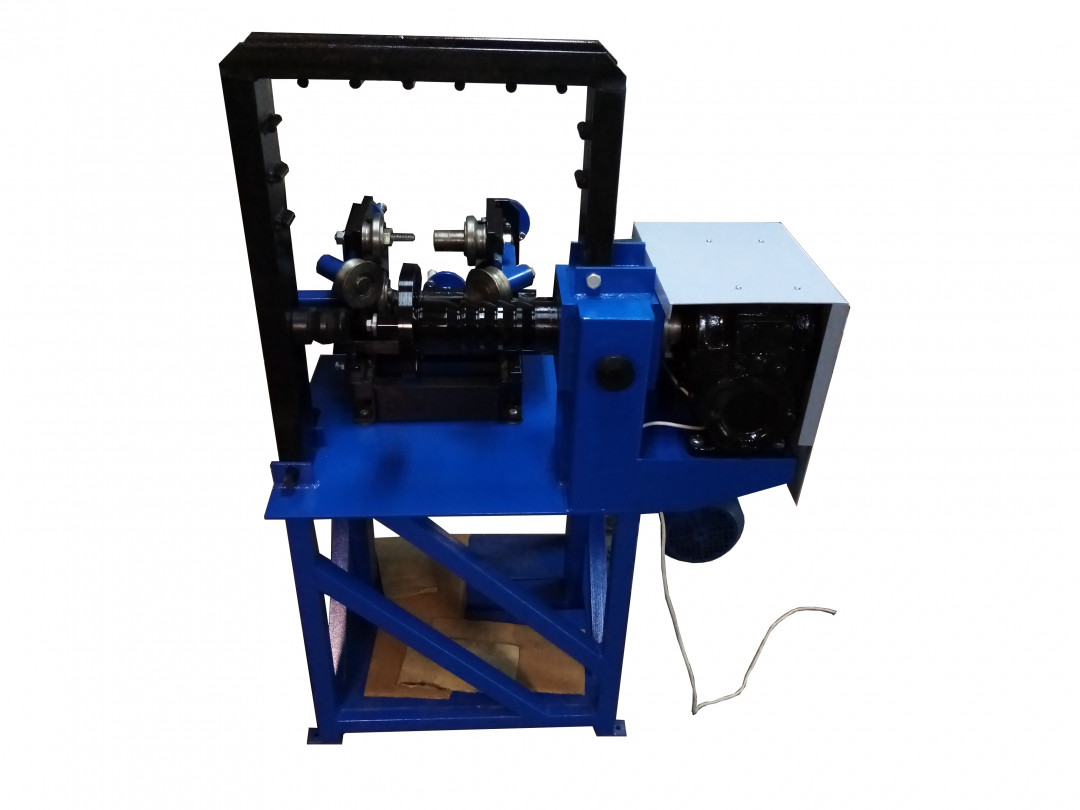

Описание Автоформат 601У-РН
Данный станок для правки дисков производится в Омске фирмой "Автоформат Б". Он используется для восстановления деформированных закраин и полок ободьев стальных штампованных и алюминиевых литых дисков легкового автотранспорта. Для восстановления используются колеса, имеющие диски диаметром от 12 до 16 дюймов (штампованные) или от 12 до 21 дюймов (литые) и шириной обода от 4 до 6,5 дюймов (штампованные) и ли до 12 дюймов (литые). Функциональность данного станка может существенно расшириться устройством для правки дисков с деформацией типа "восьмерка", которое может поставляться по заказу клиента.
Дископрав выполняется в виде С-образной силовой рамы, замыкающей силовой контур стойки и двух фигурных валов, являющихся опорами гидравлическому цилиндру – вращающегося и неподвижного. Вращающийся вал оснащается электромеханическим реверсивным приводом вращения. Стойка устанавливается на осях в двух положения в зависимости от ширины колеса.
Правка литого диска производится посредством гидроцилиндра и ручного пневмонасоса. Колеса крепятся на универсальной план-шайбе или специальном план-шайбе для дисков "ГАЗели". Переходные кольца предназначены для правильной установки колес, имеющие различные центральные отверстия. Для определения поврежденных мест служит указатель биения. Реставрация осуществляется при помощи комплекта специальных насадок и набора удлинителей штока, которые устанавливаются на гидроцилиндр. Также для предварительной правки станок комплектуется специальным ключом.
Принцип работы этого станка для правки дисков заключается в механической правке поврежденных мест литых дисков с помощью специальных насадок, закрепляемых на штоке гидроцилиндра.

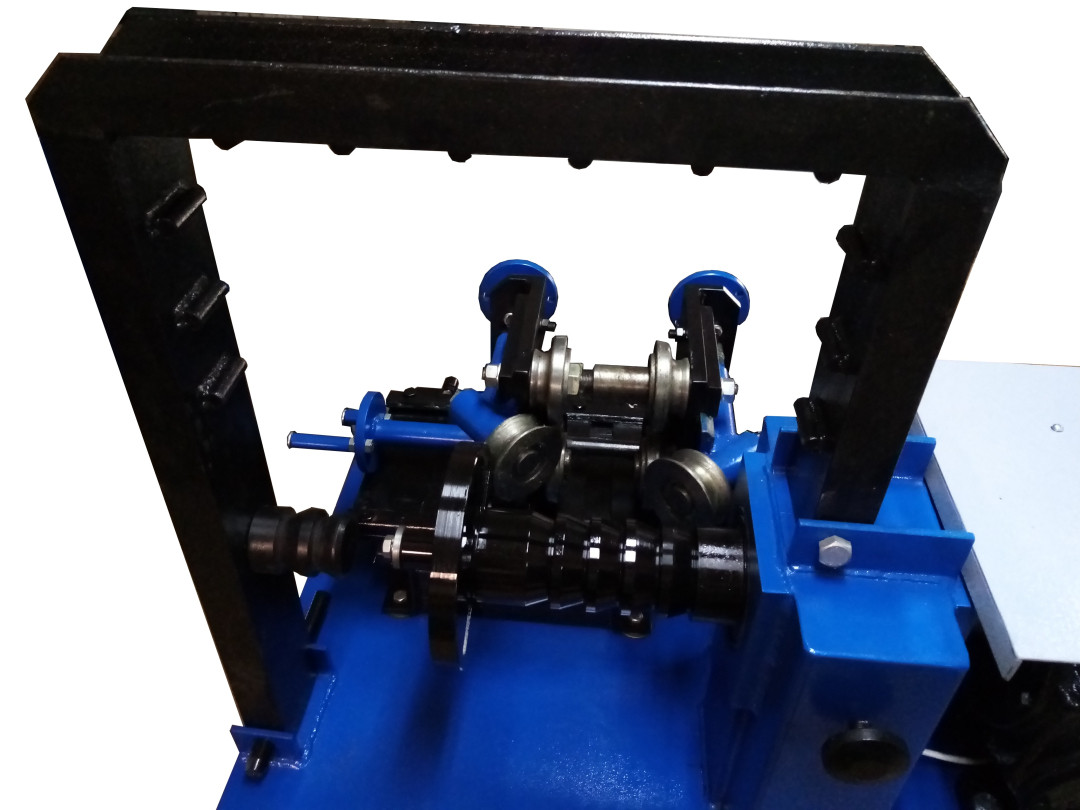

Четыре маленьких и два больших правильных ролика выставляются вручную при помощи винтового привода, при этом, обладая достаточной квалификации, возможна одновременная реставрация внешней и внутренней закраины и полки штампованного диска. Принцип работы заключается в обкатке деформированных ободьев правильными роликами.
Комплектация:
- станок для правки дисков на платформе (столешнице);
- корпус (стол);
- универсальная план-шайба;
- план-шайба "Газель";
- 3 болта с гайками для фиксации дисков на план-шайбе "ГАЗель";
- технический паспорт.
