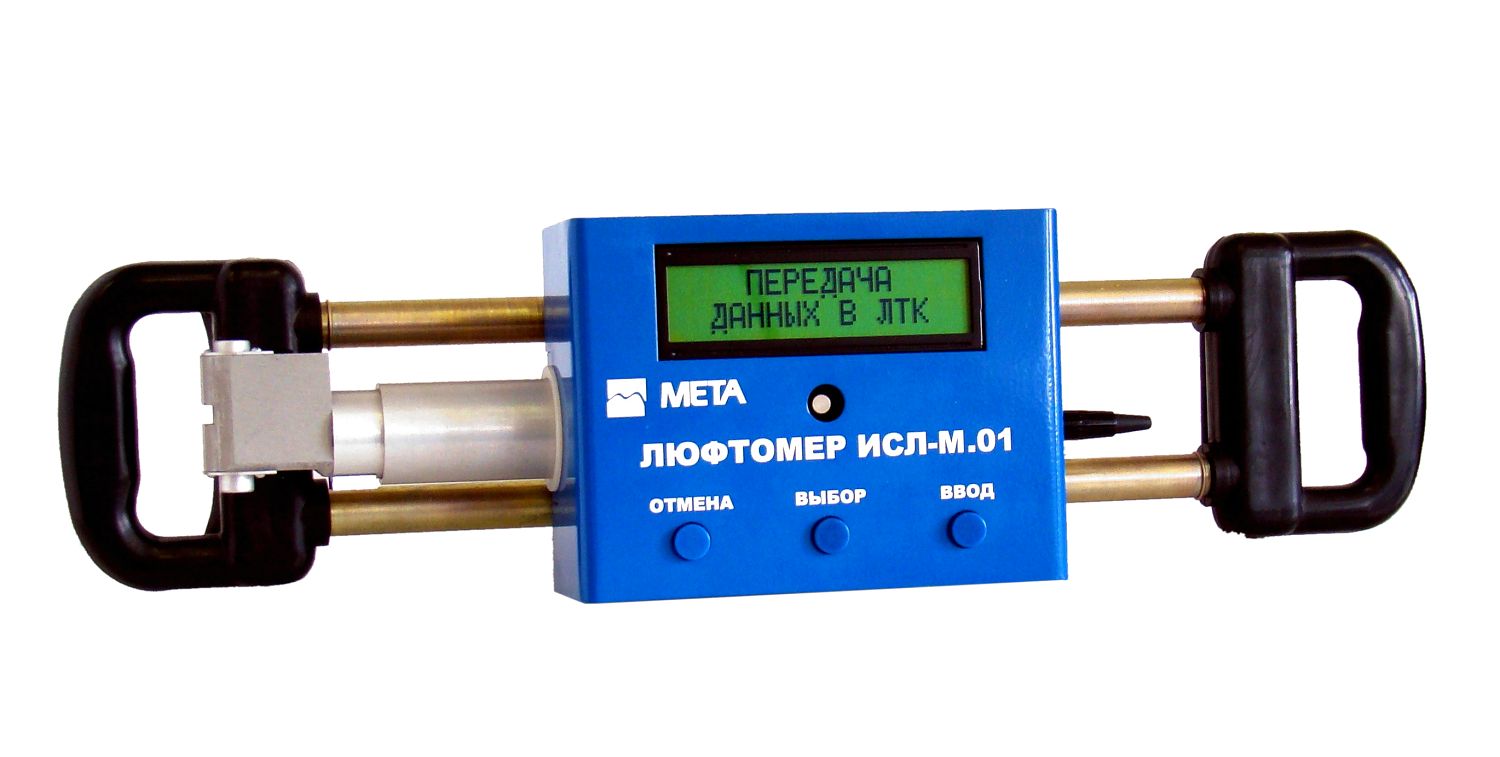

Описание МЕТА ИСЛ-М.01 ГТН
Универсальный прибор ИСЛ-М ГТН предназначен для измерения суммарного люфта рулевого управления тракторов и самоходных машин по началу поворота управляемых колес.
Функции
- Автоматический расчет среднего значения люфта по результатам отдельных измерений;
- Сохранение результатов последнего измерения;
- Ввод регистрационного номера автомобиля;
- Работа в составе автоматизированной линии технического контроля ЛТК.
Достоинства
- Высокая точность и надежность прибора в результате применения бесконтактного датчика движения управляемых колес и электронного гироскопического датчика угла поворота;
- Сохранение результатов при отключении питания;
- Мощный микропроцессор;
- Автономное питание от встроенного аккумулятора;
- Возможность сохранения результатов последнего измерения;
- Автоматическая передача результатов измерений на центральный компьютер;
Технические характеристики
| Название | Ед. измер. | Значение |
|---|---|---|
| Диапазон размеров рулевого колеса | мм | 360 - 550 |
| Диапазон измерения угла поворота рулевого колеса | град. | 0 - 50 |
| Пределы допустимого значения абсолютной погрешности измерения угла поворота рулевого колеса в диапазоне 0-10 град. | град. | ±0,5 |
| Пределы допустимого значения абсолютной погрешности измерения угла поворота рулевого колеса в диапазоне 10-50 град. | град. | ±1 |
| Чувствительность датчика движения колеса к началу движения управляемого колеса | мм | 0,10 ± 0,05 |
| Скорость вращения рулевого колеса при измерении, не более | с-1 | 0,1 |
| Количество единичных измерений при усреднении измеренного значения | 2 - 9 | |
| Время установления показаний не более | сек. | 4 |
| Электропитание от сети постоянного тока (бортовой сети автомобиля) | В | 12 ± 2 |
| Мощность потребляемая, не более | Вт | 5 |
| Габаритные размеры (мм) и масса (кг) приборного блока | мм, кг | 420 х 125 х 125, 3 |
| Габаритные размеры (мм) и масса (кг) датчика движения колеса | мм, кг | 360 х 330 х 100, 2 |
