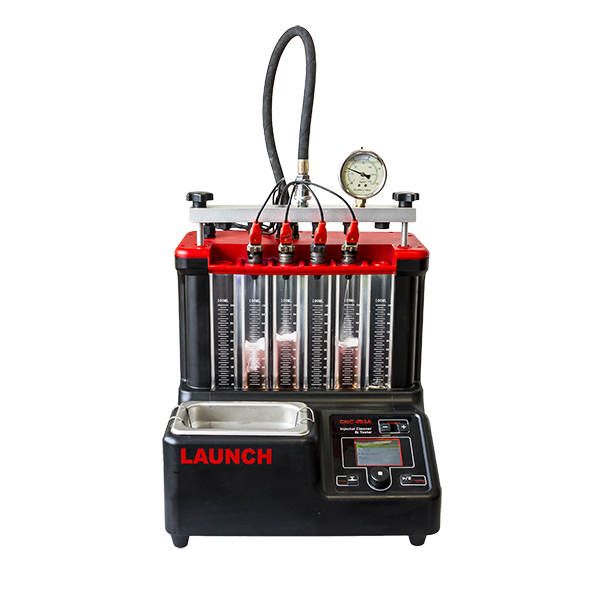

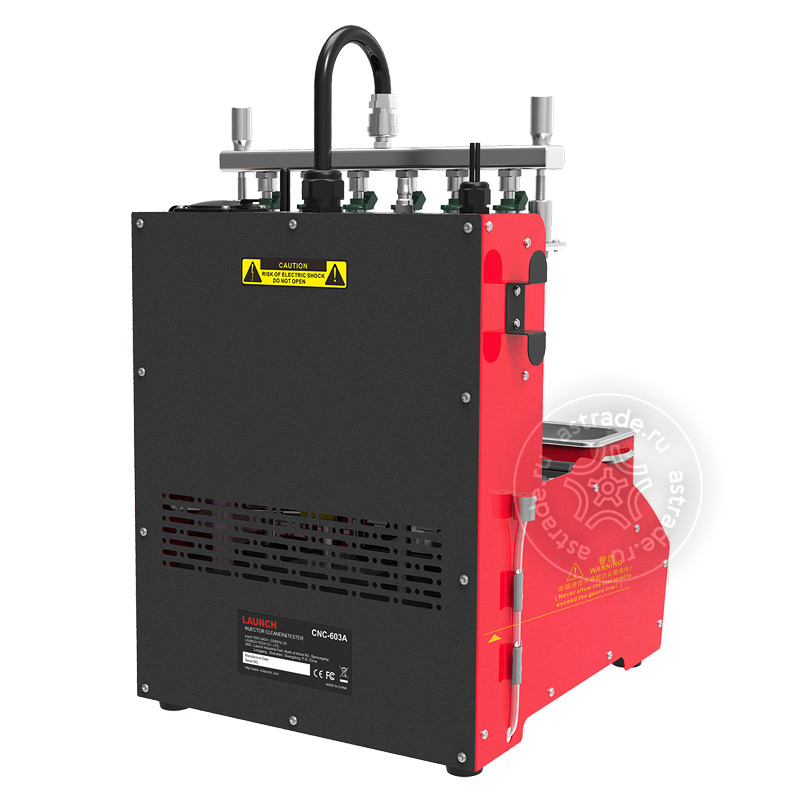

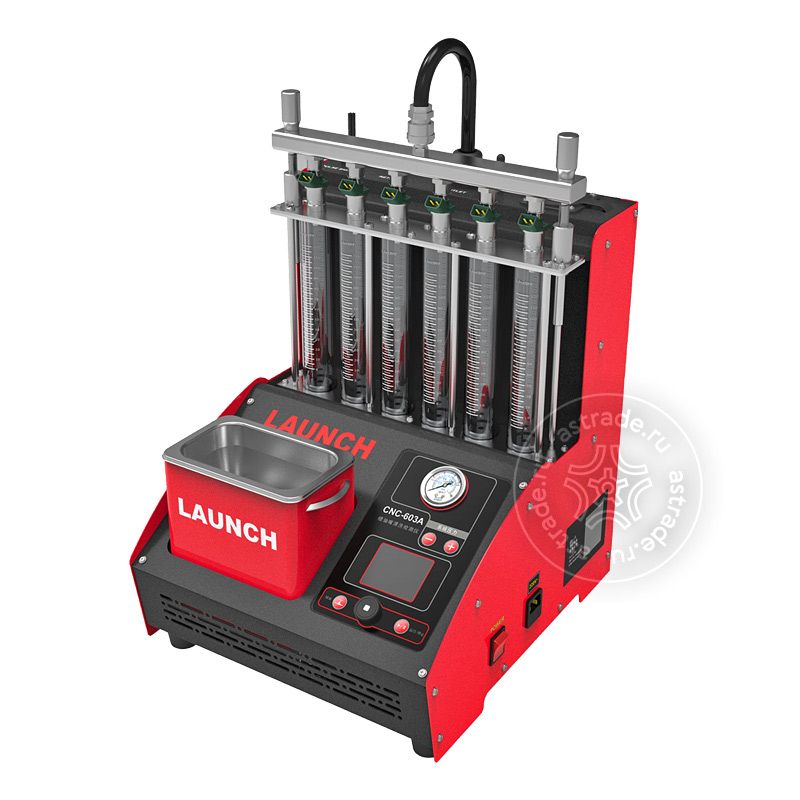

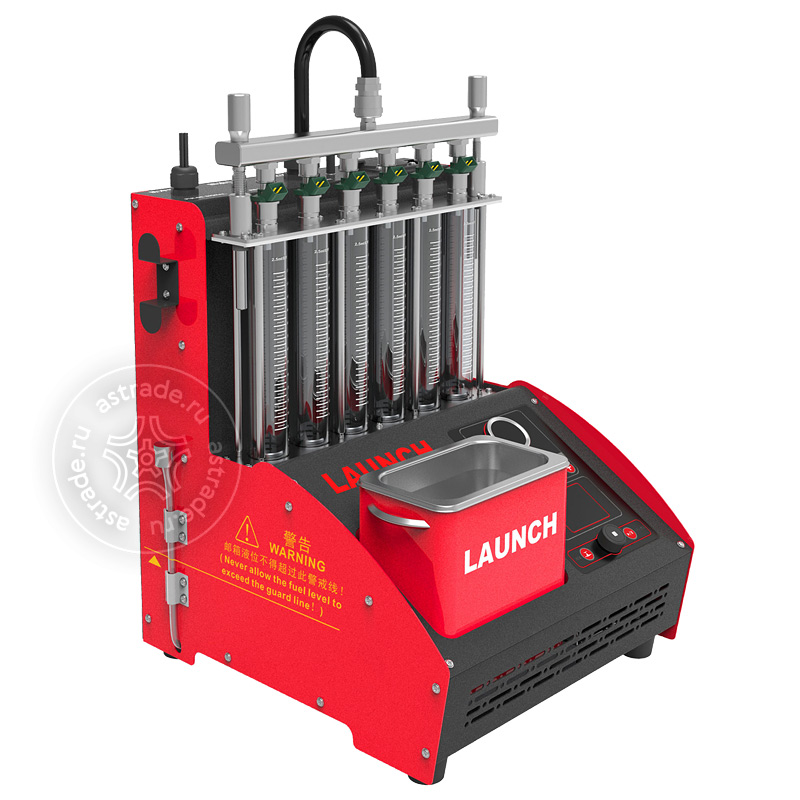

Установка для тестирования и очистки форсунок Launch CNC-603A NEW

Описание Launch CNC-603A NEW

LAUNCH CNC-603A NEW - обновленная установка для тестирования и очистки форсунок, используется для работы с бензиновыми инжекторами верхней или боковой подачи, но для тестирования дизельных форсунок он не предназначен. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.

Стенд CNC603A NEW используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.

• Тестирует и очищает до 6 инжекторов одновременно;
• Моделирует реальные параметры работы двигателя;
• Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
• Для удобства предусмотрена люминесцентная подсветка мерных колб;
• Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
• В базовом комплекте - адаптеры для тестирования;
• Имитация динамических режимов работы двигателя.

В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.

• Автоматический режим тестирования;
• Тест впрыскиваемого потока;
• Тест на равномерность;
• Тестирование герметичности топливных линий с помощью манометра;
• Ультразвуковая очистка;
• Тест факела распыла форсунки;
• Очистка форсунок без снятия с транспортного средства.

Методика работы со стендом очень проста и наглядна: тест форсунок до очистки, очистка, тест форсунок после очистки. В стенде реализован режим управления форсунками со стабилизацией тока, что делает возможной работу с форсунками различных типов. При работе со стендом используются специальные сольвенты для проверочного и промывочного контура, рекомендованные для применения в ультразвуковых стендах.

• Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике:
  • Число оборотов: 10 - 9990 об/мин.
  • Рабочее давление топлива 0 - 6,5 Bar.
  • Время впрыска 0,5 - 25 мс.
• Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки.
• Тест угла факела распыления сопла форсунки.
• Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой.
• После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость.
• Колбы защищены от разбивания путем установки в глубине корпуса стенда.

Ультразвуковые колебания способствуют проникновению моющего раствора через выпускные сопла внутрь форсунки, а кавитационный механизм многократно усиливает моющие средства раствора. В результате очистки восстанавливаются изначальные характеристики форсунок: производительность и форма факела распыла. Управление клапаном форсунки через автоматику стенда позволяет моющему раствору проникать внутрь форсунки и повышать эффективность процедуры очистки.

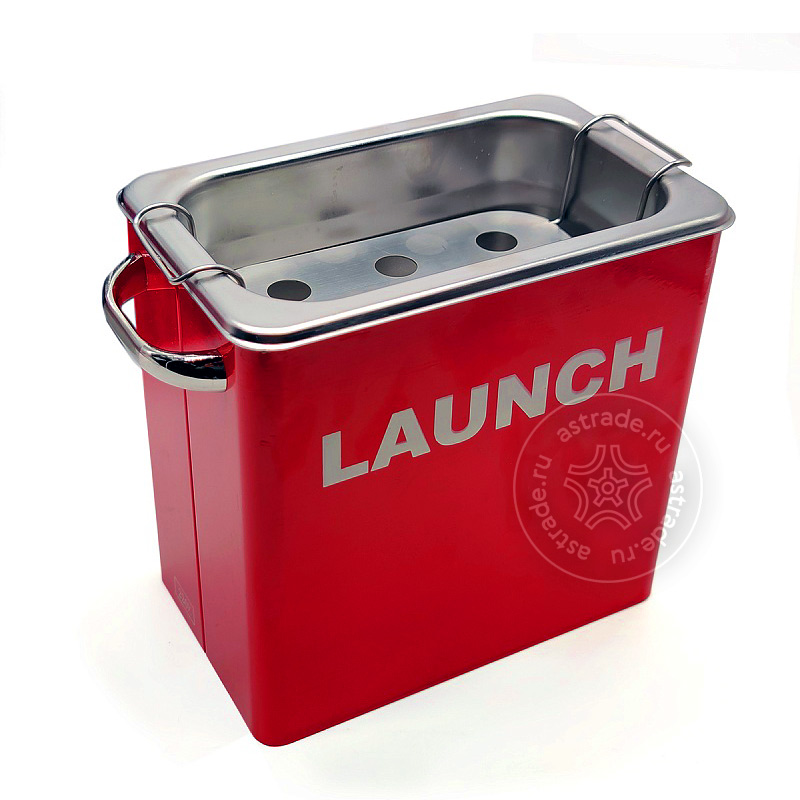

1. УЗ ванна.
2. Ложемент в уз-ванну для установки форсунок.
3. Топливная рампа с манометром.
4. Винты для крепления рампы (2 набора по 2 шт.).
5. Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.).
6. Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.).
7. Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (6 шт.).
8. Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (6 шт.).
9. Заглушки (6 шт.).
10. Переходник для разъема форсунки (2 набора по 6 шт.).
11. Уплотнительное кольцо O-ring (Φ23.6*1.8), (6 шт.).
12. Уплотнительное кольцо O-ring (Φ15*2.65), (6 шт.).
13. Уплотнительное кольцо O-ring (Φ7.1*2.65), (35 шт.).
14. Уплотнительное кольцо O-ring (Φ32.5*2.65), (6 шт.).
15. Уплотнительное кольцо O-ring (Φ23.6*2.65), (6 шт.).
16. Уплотнительное кольцо O-ring (Φ20*2.65), (6 шт.).
17. Кабель питания 220 В.
18. Инструкция пользователя.
19. Спецификации комплекта поставки.
20. Картонная упаковка.
