Описание ТехАвто PQ 400
Прибор для тестирования форсунок PQ400 предназначен для испытания и регулировки форсунок, в том числе двухпружинных (Toyota, Mazda, Hino и т.д.). Используемая технологическая жидкость: дизельное топливо 12 класса чистоты с температурой вспышки паров более 45 градусов.
Привод насоса приводится в движение пневматической магистралью с давлением воздуха до 10 кгс/см2. Технологическая жидкость поступает из бака через фильтр в насос, далее поступает в форсунку и к манометру.
| Тип | настольный с пневматическим приводом |
| Диапазон измерения давления, МПа (кгс/см2) | 0 … 60 (0 … 600) |
| Диапазон воспроизведения давления, МПа (кгс/см2) | 27 (270) |
| Предел допустимого падения давления, МПа (кгс/см2) | 1,0 (10) |
| Предел допускаемой основной приведённой погрешности измерения давления, % | ± 1,5 |
| Номинальная подача топлива, мм3/цикл | 1800 |
| Время падения давления после достижения 27 МПа (270 кгс/см2), мин. | 3 |
| Ёмкость для технологической жидкости, л, не менее | 1,0 |
| Габаритные размеры, мм, не более | 420х400х600 |
| Масса (без топлива), кг, не более | 30 |
| Количество обслуживающего персонала, чел. | 1 |

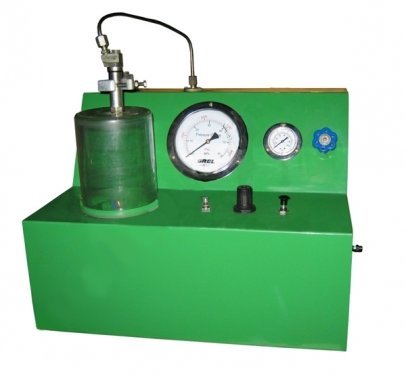

Прибор для испытания форсунок PQ400 состоит из основания, на котором смонтирована пневмогидравлическая система подачи топлива, и корпуса, на котором установлены:
- Бак с камерой впрыска
- Держатель форсунок
- Манометр давления воздуха
- Манометр давления топлива, подаваемого на форсунку
- Регулятор частоты срабатывания форсунки
- Клапан включения
- Насос
- Фильтр
- Регулятор давления воздуха
- Трубопроводы
