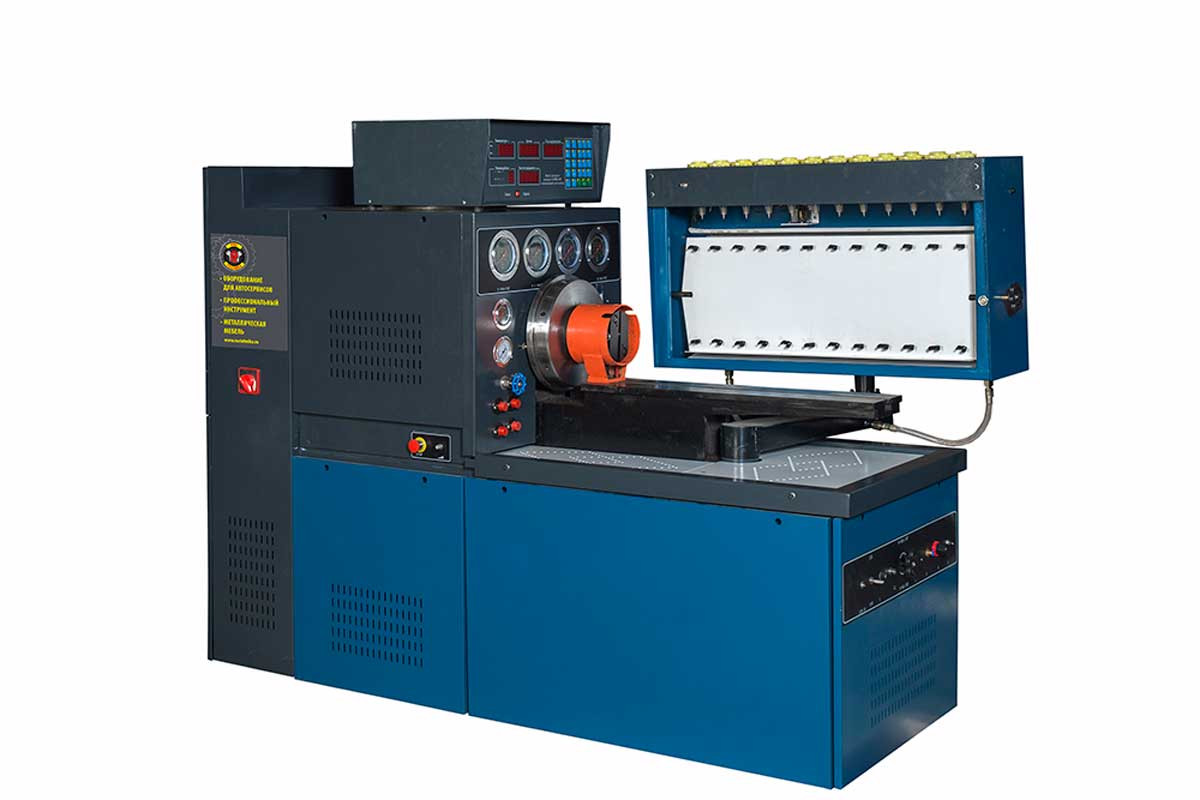

Описание РусТехника 04К
Универсальный. Для грузовых и легковых автомобилей, для импортных и отечественных ТНВД.
Стенд для регулировки ТНВД 04К предназначен для регулировки и испытания ТНВД с цикловой подачей до 250 мм³. Применяется для испытания ТНВД следующих производителей: ЯМЗ (Ярославский моторный завод), ЯЗДА (Ярославский Завод Дизельной Аппаратуры), ЯЗТА (Ярославский Завод Топливной аппаратуры), ТМЗ (Тутаевский Моторный завод), АЗПИ (Алтайский завод прецизионных изделий), НЗТИ (Ногинский Завод Топливной аппаратуры), BOSCH, ZEXEL, LUCAS, DENSO и прочих. На данном виде оборудования возможен ремонт ТНВД любой техники: легковых автомобилей, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.
Описание процесса
Стенд для проверки ТНВД 04К: регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах уникальны для каждого вида ТНВД. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, температуру топлива, режимы работы Все измерительные параметры того или иного насоса высокого давления указаны в справочной литературе либо программном обеспечении (не входит в стандартный комплект): для каждого вида ТНВД свои исходные данные.
Преимущества стенда 04К и его уникальность:
- Надежный электродвигатель мощностью 15 кВт и асинхронный преобразователь частоты.
- Электронный тахосчетчик, входящий в основную комплектацию, показывает все регулируемые параметры, он программируем.
- Система термостабилизации: для точности измерений и полной имитации работы ТНВД на двигателе.
- Установленная мощность стенда 15кВт.
- Соединение вала двигателя и муфты происходит напрямую.
- Система контроля над высокой и низкой подачей топлива.
- Источник постоянного питания (тока) с разными напряжениями 12 и 24В.
- Мерный блок с верхней подачей топлива на 12 секций комплектуется двумя видами мензурок большого и малого объема.

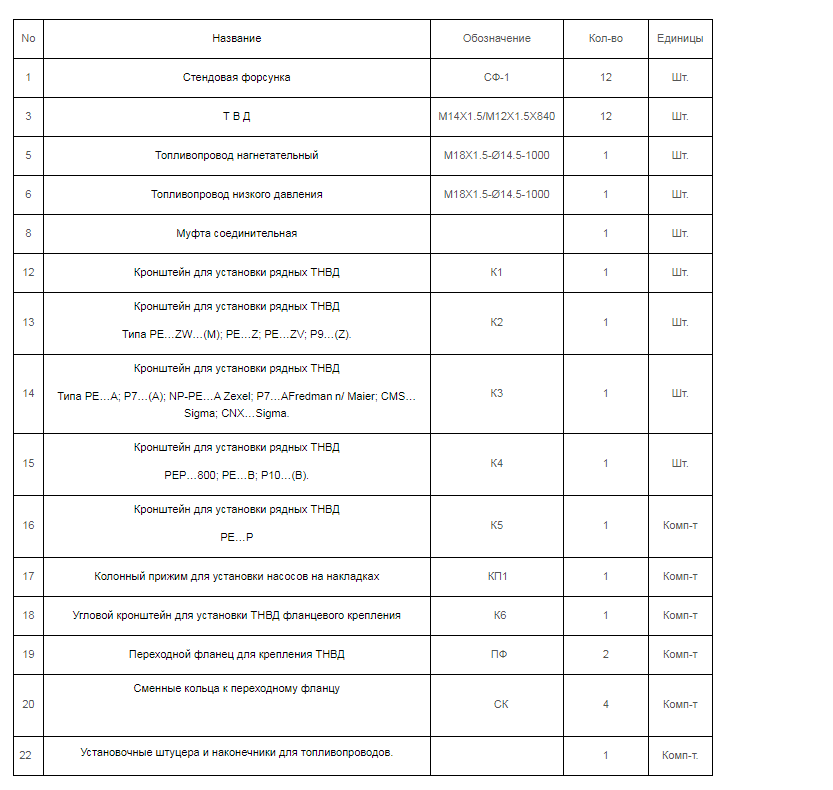

- Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые (эталонные) форсунки.
- Встроенный корректор наддува;
- Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
- Станция смазки, которая встроена в стенд возможно регулировка ТНВД с циркуляционной системой смазки.
- В случае если Вы собираетесь работать в большинстве с отечественной топливной аппаратурой Вы можете заказать опционально пеногасители.
Стенд ТНВД 04К применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» - только с применением электронной приставки PE-tester), распределительного типа (BOSCH тип «VE» - только с применением электронной приставки VE-tester), рядных ТНВД с электронным управлением (ЯМЗ "ЕВРО-3" - только с применением электронной приставки БНС-5 ( YZ-tester)), для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 12.
Регулируемые параметры и значения с помощью стенда для испытания ТНВД:
- производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- частота вращения вала в момент начала действия регулятора;
- частота вращения вала в момент прекращения подачи топлива;
- давление, при котором происходит открытие клапанов;
