JET JPSG-0618H ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК

JET JPSG-0618H ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК фото

Полуавтоматический плоскошлифовальный станок JPSG-0618H производства компании JET предназначен для конечной обработки металлических изделий, получения необходимой чистоты и гладкости поверхности, а также получения точного размера заготовки. Станок будет востребован на высокоточных, в том числе оборонных производствах, конструкторских бюро различных отраслей, в авиационной, автомобильной и других отраслях, - везде где требуется строго определенный класс обработки поверхностей и высокая точность исходных изделий.

Габариты рабочего стола составляют 152 мм  в ширину и 460 мм в длину, максимально возможная длинна поперечного шлифования 168 мм. Магнитный стол имеет габариты 150х460 мм, максимальная нагрузка на него - 45 кг. Продольное перемещение стола можно осуществлять как вручную (до 510 мм), так и с помощью гидроцилиндра (до 480 мм).

Поперечное автоматическое перемещения стола можно осуществлять с шагом от 1 до 10 мм, при этом максимальное перемещение в ручном режиме - 195 мм, в автоматическом -  180 мм. В ручном режиме за один оборот маховика перемещение стола составит 5 мм, при этом цена деления нониуса - 0,02 мм.

Станина JPSG-0618H изготавливается из высококачественного чугуна, для усиления конструкции предусмотрены ребра жесткости, которые также поглощают вибрации при работе. Суппорт и стол станка установлены на специально разработанные плоские и V-образные направляющие. В процессе производства они особым образом отшабриваются, затем на них наносится антифрикционный состав Turcite-B.

В направляющих предусмотрены каналы для системы автоматической подачи смазки, что повышает точность обработки и продлевает ресурс станка. Смазка также подведена к ходовому винту станка. Шпиндель JPSG-0618H установлен на сдвоенный радиально-упорный шариковый подшипник и классический роликовый подшипник, межу которыми имеется предварительный натяг. Это позволяет исключить люфт и повысить точность обработки изделий. Частота вращения  шпинделя постоянна и составляет 2850 мм.

Станок поставляется в комплектации, позволяющей сразу запустить его в работу. «Из коробки» заказчик получает электромагнитный стол, шлифовальный круг со съемником, систему подачи СОЖ с магнитным сепаратором, алмазный карандаш для доводки, лампу освещения стола, экран и регулируемые установочные опоры.

  • Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
  • Шпиндель опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
  • Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации
  • Увеличенная колонна и станина создают высокую стабильность и жёсткость
  • Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы
  • Поперечное перемещение стола осуществляется двигателем для более точного шага подачи
Развернуть
Частота вращения вертикального шпинделя, об/мин 2850 об/мин
Напряжение питания, В 400
Максимальная нагрузка на столешницу, кг 45
Размеры стола, мм 152 x 460
Максимальная длина продольного шлифования, мм 480 мм
Максимальная длина поперечного шлифования, мм 168 мм
Максимальное расстояние ось шпинделя-стол 460 мм
Размер электромагнитного стола 150 х 450 мм
Гидроцилиндр 480 мм
- вручную 510 мм
Скорость перемещения стола, плавно 5 - 23 м/мин
Автоматическое поперечное перемещение 1 - 10 мм
Максимальное автоматическое поперечное перемещение 180 мм
Максимальное ручное поперечное перемещение 195 мм
Поперечный ход стола за оборот маховика 5 мм
Цена деления нониуса поперечного перемещения 0,02 мм
Перемещение шпинделя за оборот маховика 1 мм
Цена деления нониуса вертикального перемещения 0,005 мм
Шпиндель 1,5 кВт S1100%
Диаметр шлифовального круга, мм 203 мм
Ширина шлифовального круга, мм 12,7 мм
Отверстие шлифовального круга 31,75 мм
Гидростанция 0,75 кВт
Двигатель поперечной подачи 0,04 кВт
Мощность двигателя перемещения суппорта 0,04 кВт
Общая мощность, кВт 2,25 кВт
Вес в упаковке, кг 1000
Упаковочные размеры, мм 1810/1135/1660 мм
Ширина, мм 140 см (в упаковке)
Высота, мм 196 см (в упаковке)
Вес, кг 820 кг
1 500 000 руб.
доступно в кредит и лизинг Нет гарантии
в наличии

отзывы покупателей о сотрудничестве с ЦТО

1
Кликните на маркер
2
Позвоните покупателю
3
Получите реальный отзыв
узнайте условия на покупку по акции, которой нет на сайте

Политика конфиденциальности


Похожие товары
JET JPSG-1224AH ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК
JET JPSG-1224AH ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК
Частота вращения вертикального шпинделя, об/мин 1450 об/мин
Напряжение питания, В 400
Размеры стола, мм 300 x 600
Максимальная длина продольного шлифования, мм 600 мм
Максимальная длина поперечного шлифования, мм 300 мм
Максимальное расстояние ось шпинделя-стол 585 мм

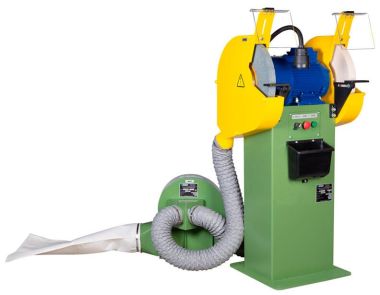

ЗАТОЧНОЙ СТАНОК профессиональный Ø 250мм, 380В NORDBERG EG2511
