Техническое описание
- Станок двухкамерный для испытания абразивных кругов модели СИП 800К2Л (далее по тексту станок) предназначен для испытания на прочность абразивных кругов вращением.
- Вид климатического исполнения – УХЛ 4 по ГОСТ 15150. Категория размещения станка – 4.1 по ГОСТ 15150.
- Область применения – предприятия изготовители и предприятия потребители абразивных кругов.
Краткое описание конструкции станка.
- На станке испытание кругов производится в автоматическом цикле. Установка и снятие кругов производится вручную.
- Шпиндель получает вращение от электродвигателя через поликлиновую ременную передачу.
- Бесступенчатое регулирование чисел оборотов шпинделя обеспечивается комплектным частотным преобразователем.
- Настройка необходимого числа оборотов шпинделя производится кнопками пульта управления частотного преобразователя. Выбор числа оборотов шпинделя должно соответствовать диаметру и рабочей скорости испытываемого круга (по таблицам чисел оборотов шпинделя, расположенным на пульте управления).
- Контроль скорости вращения шпинделя производится при помощи указателя скорости, находящегося на пульте управления частотного преобразователя.

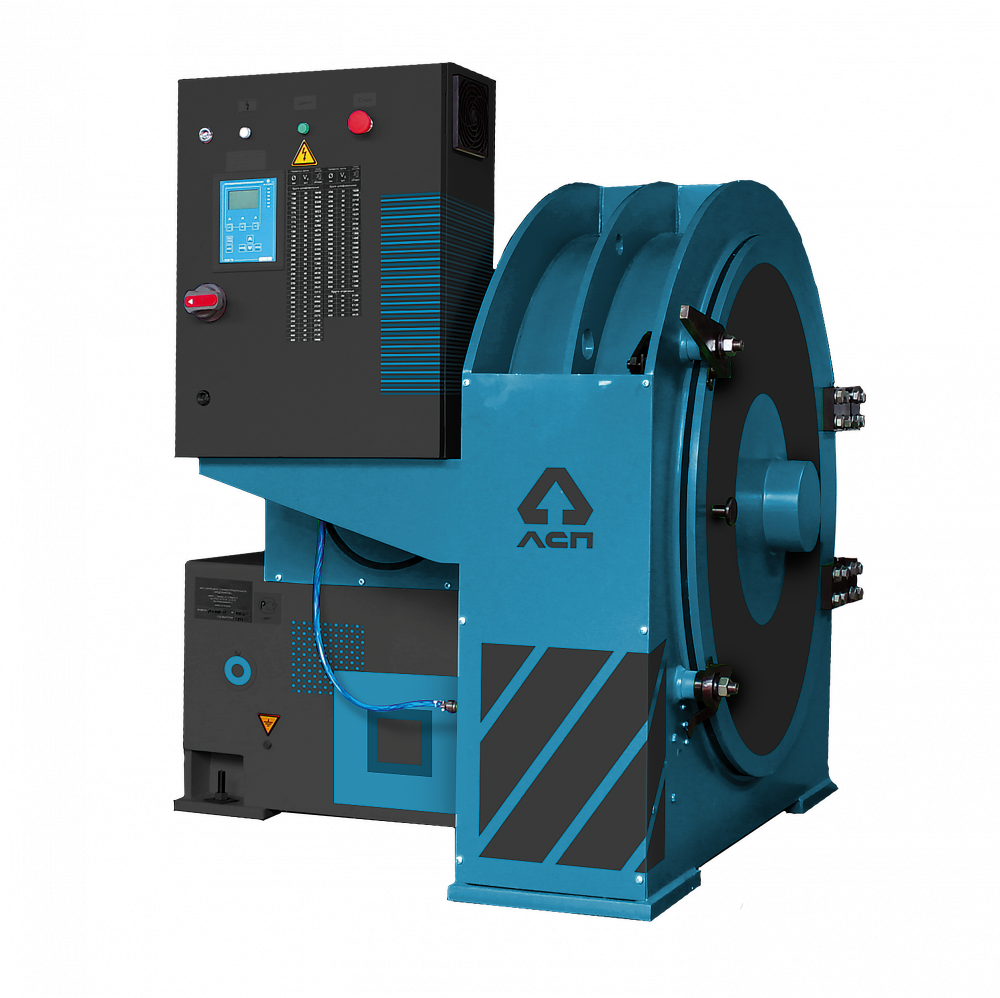

Компоновка станка
- Все основные узлы установлены на станине, помимо испытательной камеры и электрошкафа. Электрошкаф закреплен на испытательной камере.
- Испытательная камера установлена на отдельном фундаменте.
- Электроаппаратура защиты и управления находится в электрошкафу.
