Описание BERG COMPRESSORS ВК 7.5/10 PM

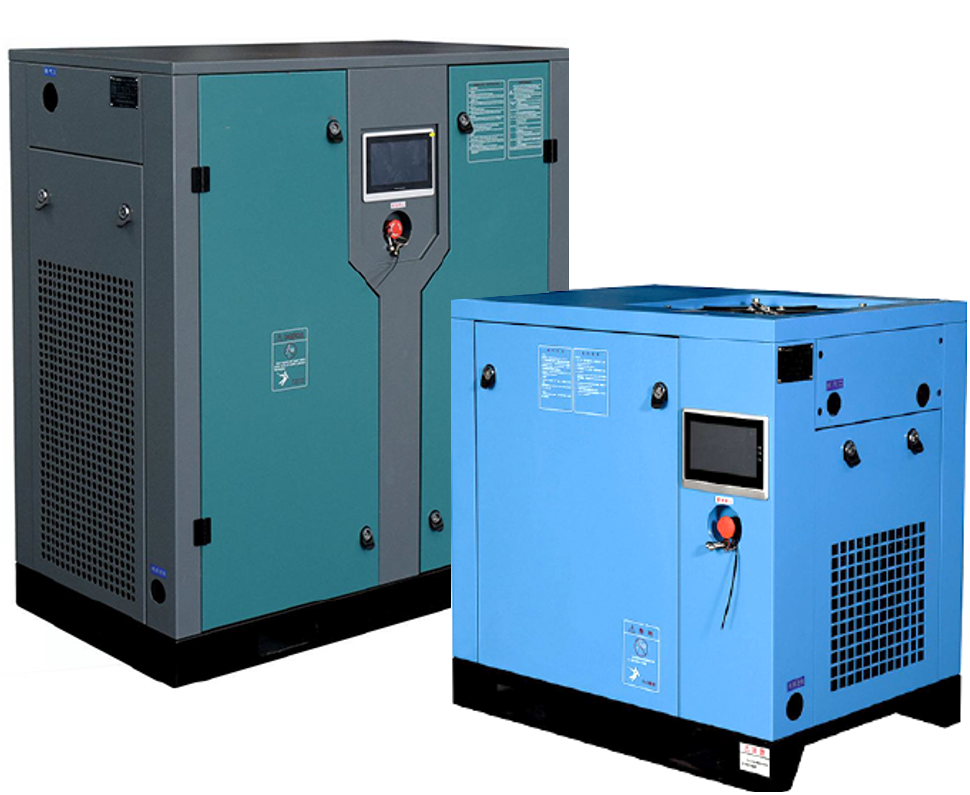

Винтовой компрессор ВК 7.5/10 PM
Винтовой маслонаполненный электрический стационарный компрессор состоит из следующих узлов:
Синхронный двигатель на постоянных магнитах представляют собой конструкцию с радиальным магнитным потоком, воздушным охлаждением, и ротором на основе постоянных магнитов. Имеет более простую конструкцию, не имеет обмоток ротора и контактных узлов для передачи постоянного тока на вращающуюся часть.
Винтовой блок — это основной компонент, состоящий из чугунного литого корпуса и двух винтовых роторов специальной формы, которая позволяет захватывать и сжимать воздух при вращении в противоположных направлениях. На впускном окне винтового блока расположен впускной клапан.
Электродвигатель и винтовой блок установлены на основание рамы. Узел имеет прямое соединение крутящего момента без использования промежуточных передач.
Преобразователь частоты позволяет регулировать производительность в зависимости от потребления сжатого воздуха и поддерживает заданное давление. Увеличивает ресурс компрессора за счёт плавного пуска и снижает нагрузки на электрическую сеть.
Система автоматического управления состоит из цветного сенсорного экрана на русском языке, датчиков температуры и давления, электрическая система питания. Контроллер предназначен для отображения режима работы, текущих значений температуры, давления, настраиваемых параметров, сообщений об авариях и необходимости проведения сервисного обслуживания.
Двухсекционный радиатор для охлаждения масла и сжатого воздуха.
Температура сжатого воздуха на выходе не более +10 °C от температуры окружающей среды.
