Описание Weida X5032

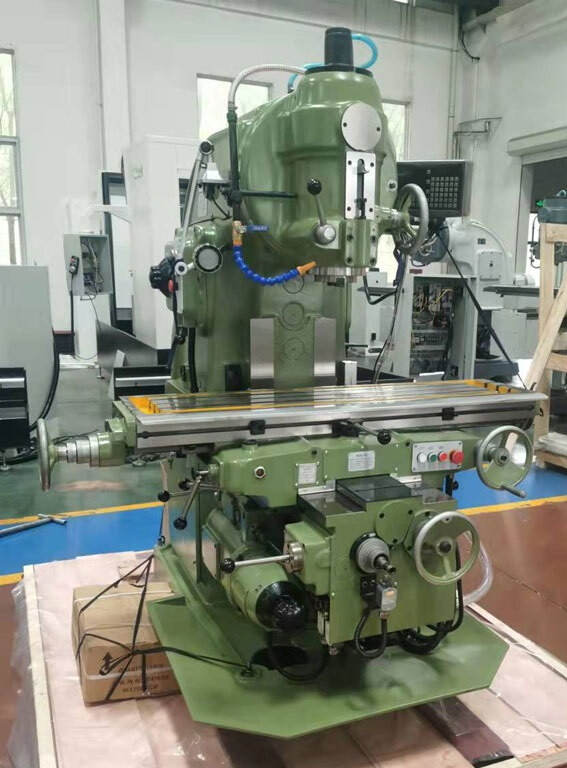

Вертикально-фрезерный станок Weida X5032 – это консольный универсальный фрезерный станок с вертикальной осью шпинделя, средней размерной группы (размеры рабочей поверхности стола 1320х320 мм), который подходит практически для любого производства металлообрабатывающей промышленности. Эта модель создана по аналогии станков разработанных Горьковским заводом фрезерных станков (ЗФС).
Конструкция этого станка включает в себя:
- коробку скоростей;
- коробку подач;
- механизм быстрого перемещения по осям X, Y, Z;
- пиноль шпинделя, перемещающую инструмент вдоль оси шпинделя с условием зажатого стола и консоли; поворотную шпиндельную бабку вокруг горизонтальной оси на 45 градусов;
- шкаф управления и пульт управления;
- устройство цифровой индикации с оптическими линейками по трем осям (опция)
Шпиндель станка наделен 18ю скоростями, изменяемыми вариатором, а для облегчения ввода шестерен в зацепление, служит функция – «толчок шпинделя». При запуске шпинделя, автоматически включается насос смазки коробки скоростей. Для контроля уровня смазки и поступления смазки используются прозрачные глазки.
Рабочий стол станка перемещается влево и вправо, вручную и с помощью коробки подач. Рукоятка выбора направления размещена по центру рабочего стола. При автоматическом перемещении подачу выключают специальные кулачки, когда стол займет заданное положение. Консоль так же имеет возможность подъёма-опускания, как вручную так и двигателем подач. Рукоятка выбора направления перемещения салазок и консоли расположена слева на консоли.
X5032 с лёгкостью обрабатывает не только стали, чугуны, цветные металлы и их сплавы, но и пластмассы. Станок ведет обработку по вертикальной и горизонтальной плоскости, пазам, уступам, отверстиям и т.д.
На станке возможно использование твердосплавного инструмента – это обусловлено жёсткой конструкцией станины; мощностью э/д шпинделя; диапазонами вращения шпинделя по средствам коробки скоростей. Насос подачи СОЖ в зону резания позволяет, при необходимости, отводить тепло от режущего инструмента.
При работе на X5032 можно воспользоваться механическим зажимом одной либо сразу нескольких осей, что обеспечит большую жёсткость и позволит сократить вибрации до минимума. Станок мод. X5032 свободно дополняется рядом опций, таких как: УЦИ (Устройство цифровой индикации), разнообразные тиски, столы поворотные, головки делительные, фрезерные универсальные головки и т.п.
