Описание Бонус VE

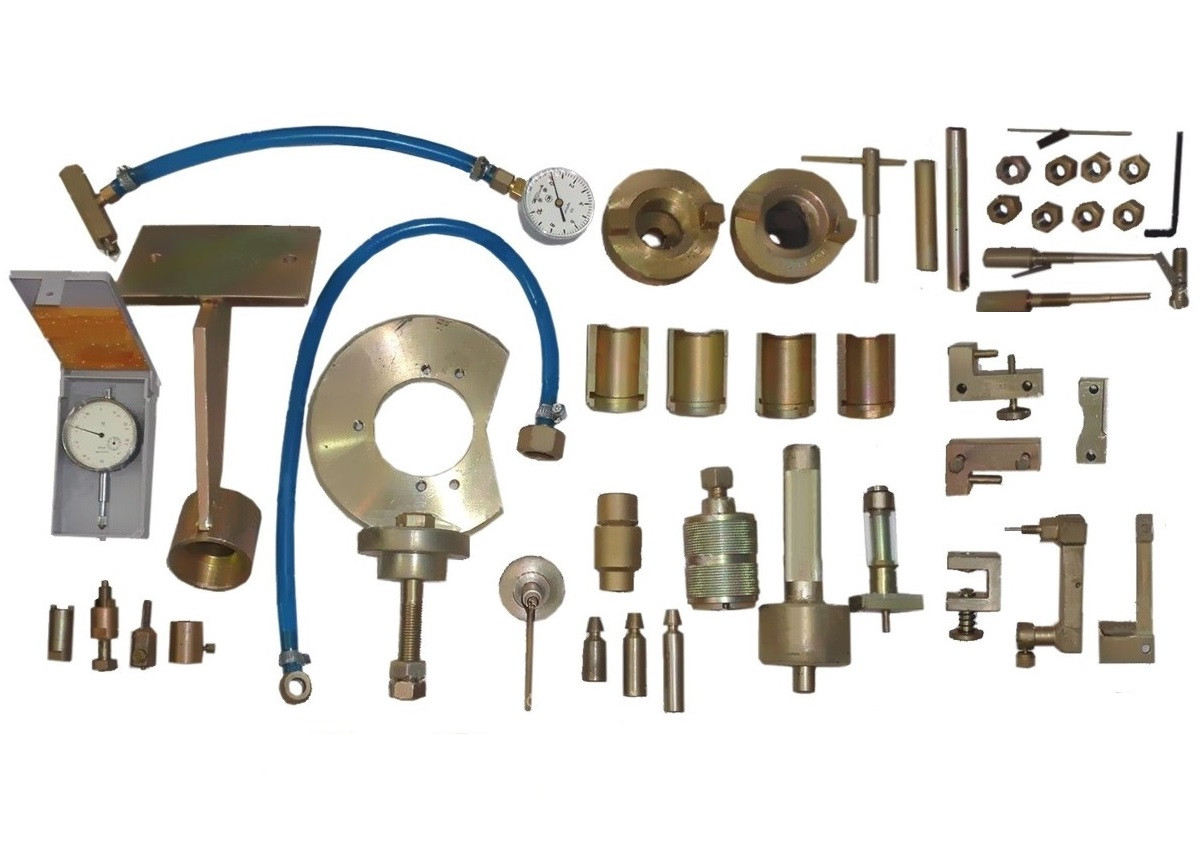

Комплект предназначен для разборки, сборки и регулировки ТНВД BOSCH VE. В состав комплекта входят следующие инструменты и приспособления:
- Мерительное приспособление для измерения размеров “KF” и “K”.
- Державка для установки кулачковой шайбы в корпус ТНВД.
- Комплект приспособлений для измерения люфта кулачкового вала.
- Кронштейн универсальный для разборки и сборки ТНВД для фиксации ТНВД в различных угловых положениях при сборке (применяется с комплектом колец регулировочной оснастки п. 16).
- Муфта соединительная для привода насосов с диаметром приводного вала 20мм, с шириной шпоночной канавки 2,5 и 4мм.
- Гайка для присоединения переходника 7 к насосу.
- Переходник топливопроводов с М14 на М12 для присоединения топливопроводов с резьбы М14 на М12.
- Муфта соединительная для привода насосов с диаметром приводного вала 17 мм.
- Втулка переходная для установки насосов BOSCH VE на кронштейн 40.
- Втулка переходная для установки насосов BOSCH VE на кронштейн 40.
- Съёмник для съёма муфт 5 и 8 с вала насоса.
- Торцевая головка для снятия и установки пробки на головке насоса.
- Ключ для снятия и установки регулирующего клапана.
- Ключ для снятия и установки болта – оси рычага регулятора.
- Устройство мерительное для измерения хода поршня механизма опережения впрыска (крепится со стороны высокого давления).
- Приспособление регулировочное для регулировки регулирующего клапана
- Приспособление мерительное для замера подъёма плунжера для замера подъёма плунжера (применяется, когда насос установлен на двигатель).
- Съёмник для установки оси рычага управления.
- Фиксирующее устройство для закрепления рычага управления, состоящего из двух частей.
- Направляющая втулка для установки сальника для вала диаметром 17мм.
- Направляющая втулка для установки сальника для короткого вала диметром 20мм.
- Направляющая втулка для установки сальника для длинного вала диаметром 20мм.
- Приспособление мерительное для ТНВД правого вращения для измерения размера “MS” (используется совместно с приспособлением 24).
- Ножка.
- Приспособление мерительное для ТНВД левого вращения для измерения размера “MS” (используется вместе с приспособлением 24).
- Регулировочное приспособление для регулировки вала регулятора (используется совместно с 27).
- Ключ.
- Приспособление для индикатора для регулировки размера “MS” совместно с приспособлениями 23 или 25.
- Торцевая головка для снятия и установки штуцера топливного насоса.
- Приспособление для разборки перепускного клапана для разборки перепускного (регулирующего) клапана давления внутри корпуса ТНВД.
- Съёмник муфты привода ТНВД VE для съёма муфт на кулачковом валу.
- Приспособление для индикатора для регулировки положения рычага корректора по давлению наддува при измерении размера “MS” совместно с приспособлениями 23 или 25.
- Приспособление для индикатора для регулировки положения рычага корректора по давлению наддува совместно с приспособлениями 23 или 25.
- Приспособление для проверки размера MS для измерения размера “MS” совместно с приспособлениями 23 или 25.
- Приспособление для измерения размера MS для измерения размера “MS” совместно с приспособлениями 23 или 25.
- Приспособление для измерения давления внутри корпуса VE.
- Приспособление мерительное для измерения хода плунжера при установки ТНВД на двигатель.
- Болт для присоединения нагнетательного и отводного трубопроводов к насосу.
- Прокладка для герметичности присоединения трубопроводов.
- Кронштейн для крепления насосов BOSCH VE.
- Трубопровод для отвода топлива от насоса.
