Описание Бонус М-108Э

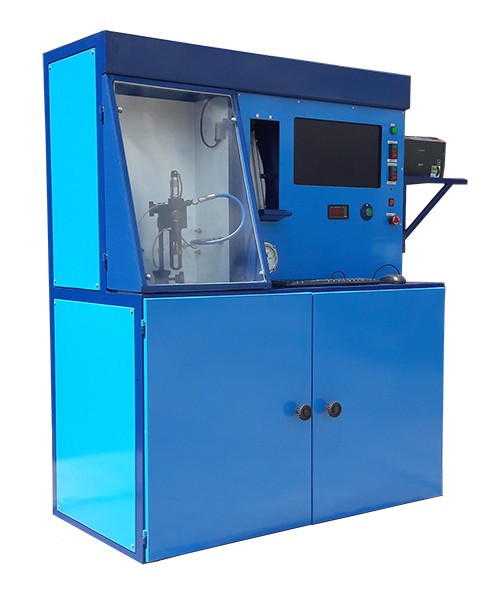

Стенд М-108Э предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
Стенд предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.
Стенд М-108Э состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
Важно!: Функция кодировки форсунок Denso и Delphi поставляется по отдельному заказу!
Основные технических характеристики:
| Тип | Cтационарный |
| Число одновременно испытываемых форсунок, шт | 1 |
| Диапазон воспроизведения: | |
| давление, МПа (кгс/см2) | 0...160 (0...1600) |
| длительность импульса открытия форсунки, мкс | 160-5000 |
| температура топлива, °C | 10-80 |
| частота включения форсунки, Гц | 16 |
| отсчет числа циклов | 1...9999 |
| частота вращения стендового насоса, об/мин | 50-1000 |
| Предел допускаемого отклонения: | |
| температура топлива, °C | ±3 |
| отсчета числа циклов | ±1 |
| Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок) | 0,5-400,0 |
| Объем топлива мерных емкостей: | |
| первого ряда, мл | 6...135 |
| второго ряда | 2...40 |
| Емкость для топлива, л, не менее | 22 |
| Тонкость фильтрации топлива, мкм | 2 |
| Питание системы стабилизации топлива | магистраль холодной воды с давлением 2-6 кгс/см2 |
Комплект поставки:
| Наименование | Обозначение | Кол-во | Примечание |
| Стенд для диагностики форсунок Common Rail | М-108Э | 1 | |
| Трубопровод высокого давления в защитной оплетке М12х1,5хМ14х1,5 | 1 | L = 600 мм установлен | |
| Трубопровод высокого давления в защитной оплетке М14х1,5хМ14х1,5 | 1 | L = 600 мм | |
| Трубопровод высокого давления гибкий М14х1,5 (Ду Ø4 мм) | 1 | L = 600 мм | |
| Адаптер для форсунки IVECO 0445120007 | СДМ-12-03.900.029-01 | 1 | |
| Кольцо резиновое (МБС) 021-025-25 ГОСТ 9833-73 | 1 | ||
| Штуцер подачи D=6 мм | СДМ-12-03.900.026 | 1 | |
| Фитинг прямой 6512 6-1/8 | 1 | ||
| Кабель-переходник для форсунок BOSCH | 1 | ||
| Кабель-переходник для грузовых форсунок | 1 | ||
| Кабель-переходник для форсунок Delphi | 1 | ||
| Кабель-переходник для форсунок Denso | 1 | ||
| Адаптер отвода топлива форсунки BOSCH | 1 | ||
| Виброопора | LMA-120 или аналог | 4 | |
| Вставка | CR-14.00.10 | 1 | |
| Вставка | CR-14.00.10-01 | 1 | |
| Документация | |||
| Паспорт | М-108Э ПС | 1 | |
| Инструкция по эксплуатации | М-108Э ТО | 1 | |
| Безмензурочный блок Поток FM. Руководство по эксплуатации | 1 | ||
| Блок управления Поток CR-1. Руководство по эксплуатации | 1 | ||
Поставляются по отдельному заказу:
| Наименование | Обозначение | Кол-во |
| Адаптер для форсунки Renault Premium 0445120004 | СДМ-12-03.900.024-01 | 1 |
| Адаптер для форсунки MAN 0445120044 | СДМ-12-03.900.027-01 | 1 |
| Адаптер для форсунки MAN 0445120030 | СДМ-12-03.900.028-01 | 1 |
| Штуцер подачи D=6 мм | СДМ-12-03.900.026-01 | 1 |
| Клапан подбора обратки пьезофорсунки BOSCH | 1 |
