Описание Бонус М-106-01
Стенд М-106-01 предназначен для испытания и регулировки всех типов форсунок автомобильных и тракторных дизелей, а так же для испытания форсунок дизелей 6,8ЧН 21/21 различного назначения. Позволяет проверить следующие параметры:
- М-106-01 проверяет давление начала впрыска и качество распыления топлива, герметичность запорного конуса (по появлению капли топлива на носике распылителя),
- гидроплотность по запорному конусу и направляющей цилиндрической части (по времени падения давления)
Измерение давления стендом осуществляется по стрелочному манометру. При испытании на гидроплотность, необходимо засекать время падения давления по секундомеру и фиксировать показания манометра.

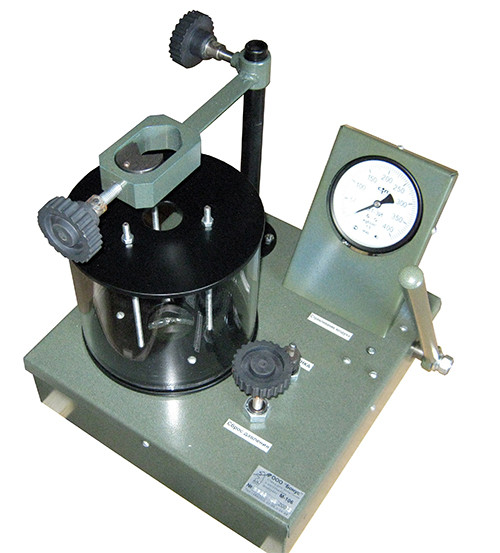

Стенд М-106-01 состоит из корпуса, который служит баком для топлива. Сверху на корпусе закреплена крышка, где установлены насос высокого давления, клапанная коробка, зажимное устройство, манометр и трубопроводы. Привод стенда производится с помощью рукоятки.
