Описание Бонус СДМ-12-02-15

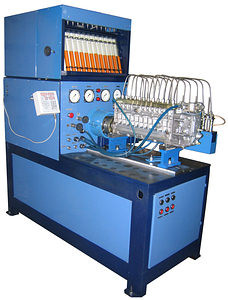

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты (ПЧ), позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты (ПЧ) позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной и принудительной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены:
- электронной системой управления;
- пневмотестером для испытания ТНВД с пневмокорректором;
- станцией смазки для ТНВД с принудительной системой смазки или гидропневмокорректором;
- системой термостабилизации топлива, работающей от проточной воды.
Комплект поставки
Наименование | Обозначение | Кол-во, шт. |
Стенд для регулирования ТНВД дизельных двигателей |
СДМ-8-02-15 |
1 |
Пневмотестер | ПМ-101.000.000 | 1 |
Поддон | СДМ-8.1309.000 | 2 |
Болт крепления насосов КАМАЗ. | СДМ-8.К010 | 4 |
Моментоскоп | СДМ-8.К024.00 | 1 |
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ. | СДМ-8.К030 | 2 |
Топливопровод манометра. | СДМ-8.К100 | 1 |
Кронштейн для 4ТН-8,5х10. | СДМ-8.К400 | 1 |
Устройство натяжное | СДМ-8.К500 | 1 |
Прихват кронштейна ЧТН. | СДМ-8.К600 | 2 |
Трубопровод насоса. | СДМ-8.К700 | 6 |
Переходник ЯЗТА, НЗТА, РААЗ | СДМ-8.К004 | 1 |
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА | СДМ-8.К007 | 1 |
Палец крепления насосов КАМАЗ | СДМ-8.К009 | 8 |
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37 | СДМ-8.К012 | 6 |
Планка крепления форсунок КАМАЗ | СДМ-8.К013 | 6 |
Переходник форсунок ЯМЗ; КАМАЗ | СДМ-8.К014 | 12 |
Шпилька крепления форсунок | СДМ-8.К016 | 6 |
Шпилька крепления насосов ЯМЗ | СДМ-8.К020 | 4 |
Гайка крепления насосов ЯМЗ | СДМ-8.К021 | 4 |
Болт станочный | СДМ-8.К022 | 3 |
Штуцер РВД подкачки | СДМ-8.К023 | 1 |
Гайка М10-6H.0115 ГОСТ 5915-70 |
| 6 |
Гайка М14-6H.0115 ГОСТ 5915-70 |
| 3 |
Виброопора |
| 4 |
Кольцо уплотнительное, резиновое, 008-018-50 |
| 12 |
РВД 1200 S20 |
| 1 |
ТВД М14х600 |
| 12 |
Паспорт | СДМ-12-02-15 ПС |
|
Руководство по эксплуатации | СДМ-РЭ |
|
