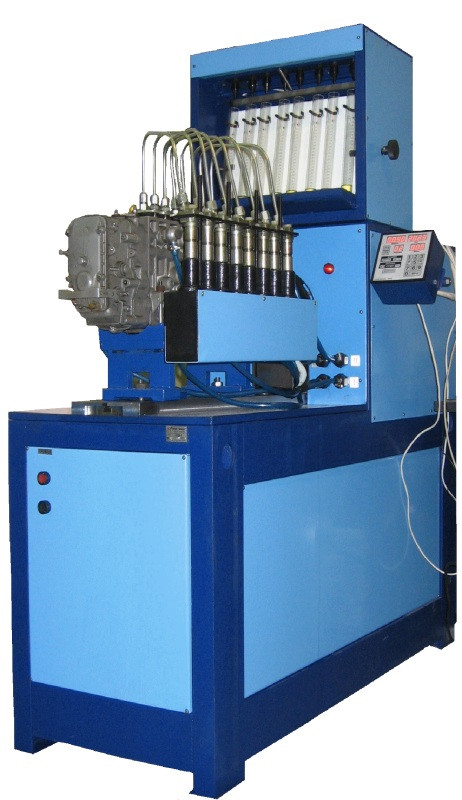

Описание Бонус СДМ-8-3,7М
Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты (ПЧ), позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты (ПЧ) позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
Комплект поставки
| Наименование | Обозначение | Кол-во |
| Стенд для испытания дизельной топливной аппаратуры | СДМ | 1 |
| Комплектация и сменные части | ||
| Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ | СДМ-8.К030 | 2 |
| Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ | СДМ-8.К400М | 1 |
| Переходник насосов типа ЯЗТА, НЗТА, РАЗ | СДМ-8.К004 | 1 |
| Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА | СДМ-8.К007 | 1 |
| Переходник форсунок двигателей ЯМЗ, КАМАЗ | СДМ-8.К014-01 | 8 |
| Трубопровод высокого давления | СДМ-8.К017 | 8 |
| Топливопровод насоса | СДМ-8.К700 | 4 |
| Палец крепления насосов КАМАЗ | СДМ-8.К009 | 8 |
| Болт крепления насосов КАМАЗ | СДМ-8.К010 | 4 |
| Прихват | СДМ-8.К600 | 2 |
| Шпилька крепления форсунок | СДМ-8.К016 | 4 |
| Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 | СДМ-8.К012 | 4 |
| Планка крепления форсунок КАМАЗ | СДМ-8.К013 | 4 |
| Моментоскоп | СДМ-8.К024.00 | 1 |
| Устройство натяжное | СДМ-8.К500 | 1 |
| Шпилька крепления насосов ЯМЗ | СДМ-8.К020 | 4 |
| Гайка крепления насосов ЯМЗ | СДМ-8.К021 | 4 |
| Болт станочный | СДМ-8.К022 | 3 |
| Виброопора | PCA-65M12 или аналог | 4 |
| Кольцо уплотнительное | 8 | |
| Гайка | М10 ГОСТ5915 | 4 |
| Документация | ||
| Паспорт | СДМ-ПС | 1 |
| Техническое описание и инструкция по эксплуатации | СДМ-ТО | 1 |
| Техническое описание преобразователя частоты "Mitsubishi" | 1 | |
