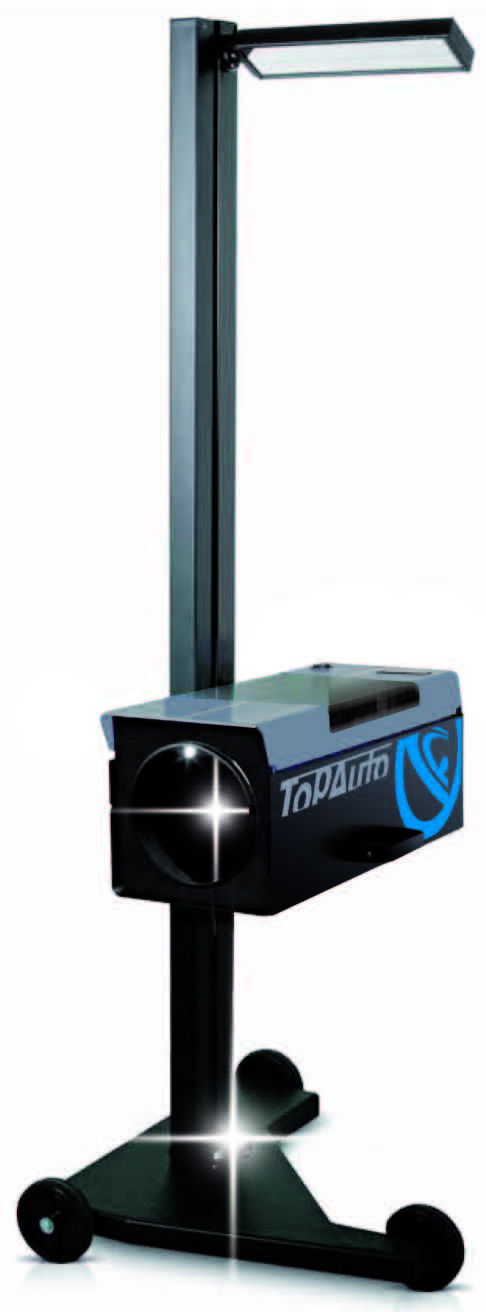

Описание TopAuto HBA26DLX
Модель HBA26DLX предназначена для проверки и регулировки фар головного света, а также противотуманных фар, с галогеновыми, ксеноновыми и светодиодными LED лампами легковых, грузовых автомобилей, автобусов, мотоциклов, мопедов, скутеров, и мотовездеходов, в том числе и автомобилей с правосторонним расположением руля.
Конструктивные особенности прибора:
- Главным элементом прибора является оптический блок, установленный на неподвижной сдвоенной вертикальной стойке, закрепленной на устойчивом основании с тремя прорезиненными колесами.
- Внутри оптического блока находится:
- Оптический элемент - износоустойчивая плексигласовая линза Френеля с гладкой внешней поверхностью.
- Неподвижный экран с разметкой для контроля светотеневой границы.
- Встроенный цифровой люксметр для измерения силы света. Результат измерения силы света выводится на жидкокристаллический дисплей, встроенный в корпус блока.
- Для правильного определения силы света ксеноновых и LED ламп, на корпусе рядом с дисплеем расположен переключатель «Галоген/Ксенон, LED».
- Позиционирование прибора относительно транспорта осуществляется по зеркальному визиру, зафиксированному в верхней части неподвижной стойки. Регулировка положения визира под рост оператора производится при помощи удобной ручки.
- Пузырьковый уровень, расположенный внутри корпуса оптического блока, помогает установить прибор точно в горизонтальной плоскости.
- Сдвоенная вертикальная стойка имеет пружинный механизм, облегчающий регулировку положения оптического блока прибора в вертикальной плоскости. Контроль высоты подъема производится при помощи износостойкой метрической шкалы, нанесенной специальной краской на стойку.
- Скользящие нейлоновые ползуны обеспечивают надежную и устойчивую фиксацию оптического блока на вертикальной стойке.
- Прибор окрашивается порошковой краской, которая позволяет сохранить внешний вид надолго. Кроме того, крышка оптического блока имеет два варианта окраски – в синий или серый цвет.
Функциональные возможности прибора:
- Измерение углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение силы света и проверка технического состояния фар автотранспортных средств (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение светотеневой границы и силы света противотуманных фар (в соответствии с требованиями ГОСТ Р 51709-2001)
