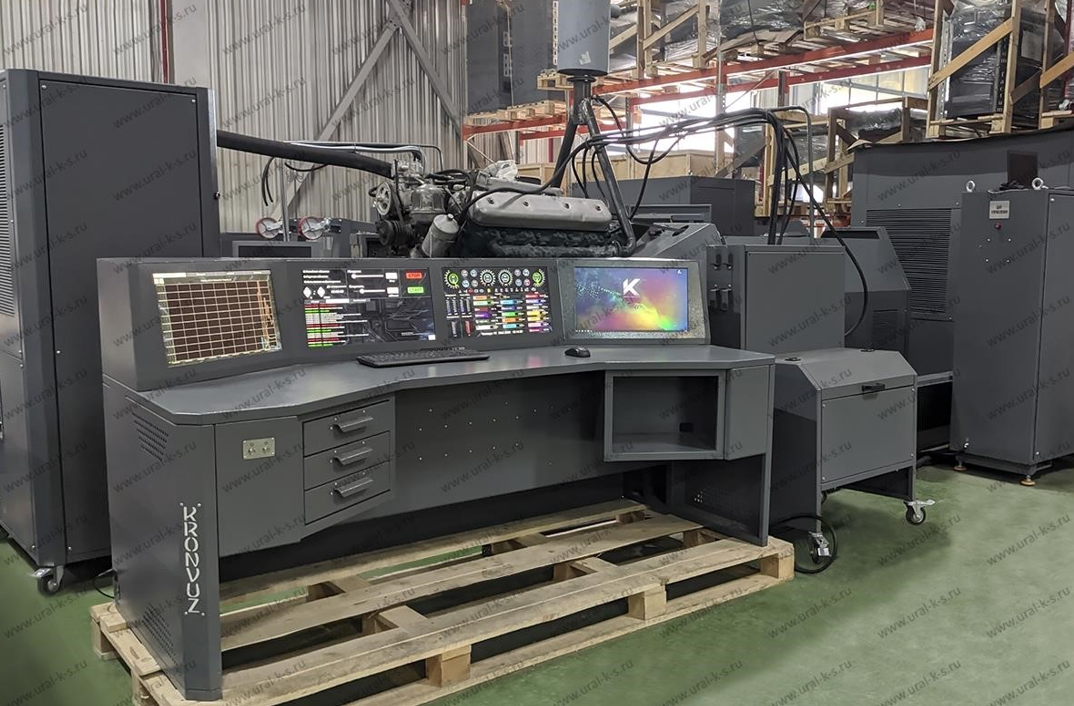

Описание KronVuz КС-276-032
Стенды обкаточные универсальные серии КРОН-КС-276-032 обеспечивают обкатку дизельных двигателей внутреннего сгорания. Стенд для обкатки двигателей (ДВС) выполняет качественную приработку и испытание двигателей грузовых автомобилей в 3-ех режимах обкатки:
- холодный
- горячий
- горячий под нагрузкой
Преимущества стенда обкаточного универсального КС-276-032
- Универсальность.
- Малая энергоемкость.
- Автоматизированный процесс обкатки.
- Простота монтажа и обслуживания.
- Бесфундаментная установка на виброизолирующие опоры.
- Интерфейс (связь с ПК): визуальный контроль за процессом обкатки с удаленного рабочего места, распечатка протокола обкатки, сбор и хранение результатов.
Технические характеристики
Наименование параметра, единицы измерения | Единицы измерения |
Холодная обкатка | 0-735 об/мин |
Горячая обкатка | 500-3000 об/мин |
Горячая обкатка под нагрузкой | 500-2500 об/мин |
Тип системы управления | механический |
Питание | 380 В / 50 Гц |
Температура охлаждающей жидкости; | от 0 - 110 °C |
Температура отработанных газов | от 0 - 600 °C |
Давление в системе смазки | от 0 - 10 бар |
Мощность приводного электродвигателя (n=735мин -1), кВт | 55,0 |
Нагрузочный момент, Н*м 2 | от 0 - 600 |
Частота вращения коленчатого вала, об/мин 2 | до 3000 |
Положение органа управления системы подачи топлива | от 0 - 100 % |
Развиваемая мощность кВт | 210 |
Масса стенда до, кг | 10 750 |
Категория изделия по капитальности | II класс |
Габаритные размеры, ДхШхВ, мм |
|
Блок нагрузки: | 2590х1035х1430 |
Блок охлаждения нагрузочного блока: | 990х750х1935 |
Металлическая подставка для двигателя: | 1375х1000х1100 |
Блок охлаждения: | 2085х900х1930 |
Блок подачи топлива: | 805х640х2075 |
Щит управления: | 925х560х1635 |
Пульт управления: | 2200х910х1110 |

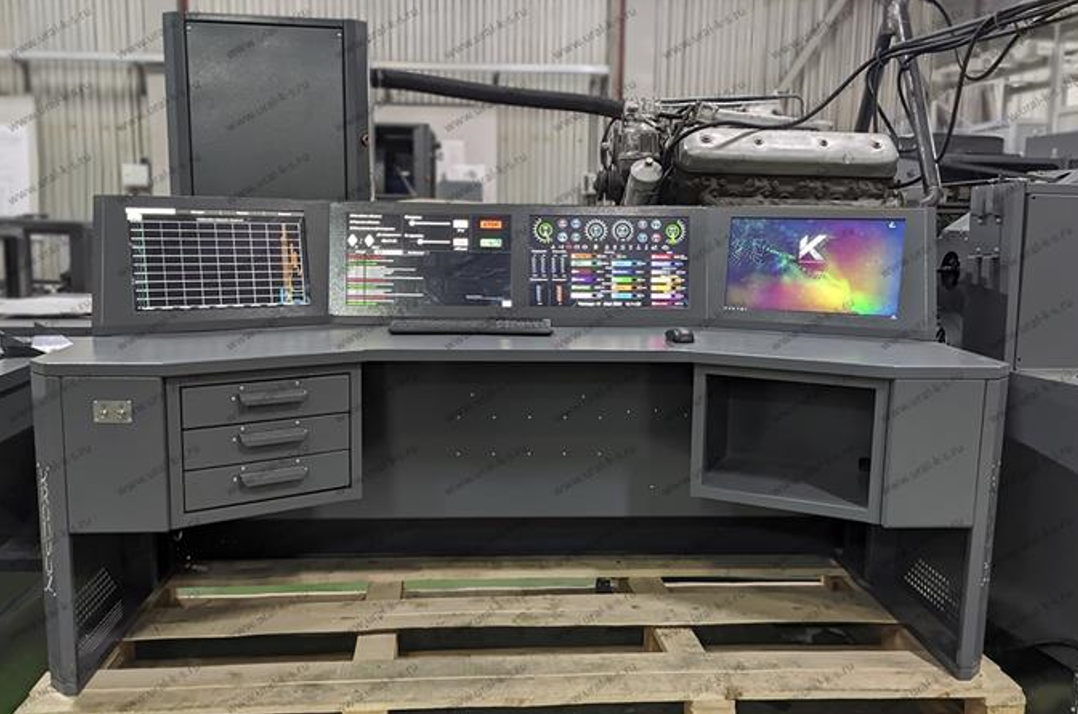

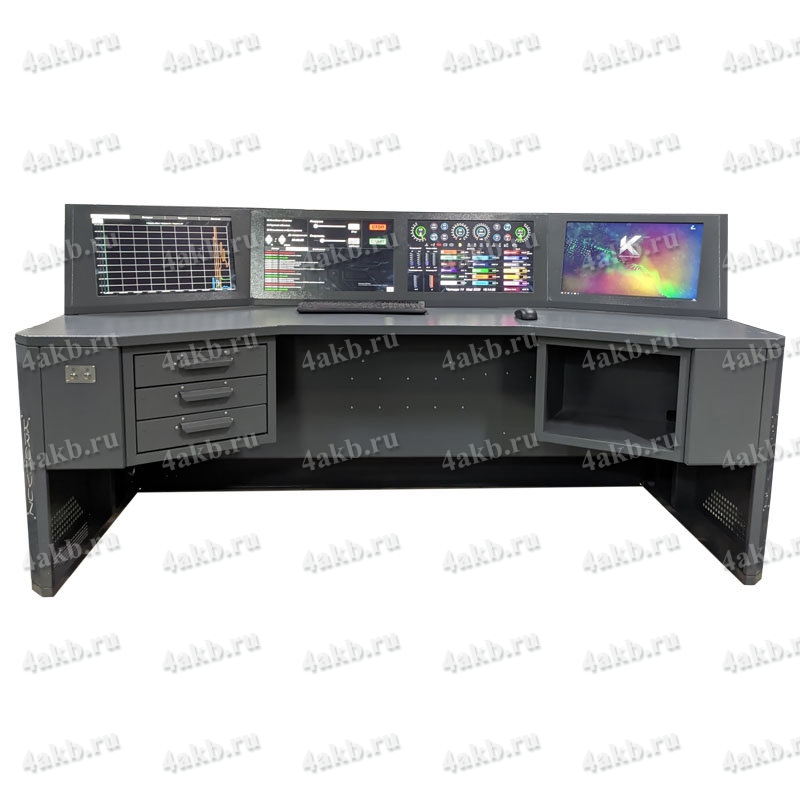

Пульт управления
Пульт управления (далее по тексту ПУ) предназначен для задания режима обкатки двигателя внутреннего сгорания (далее по тексту ДВС), управления механизмами стенда и контроля параметров работы стенда, а также параметров работы ДВС.
Работа ПУ осуществляет под управлением операционной системы Windows. Связь со стендом обкатки ДВС осуществляется по беспроводному каналу связи Wi-Fi. Для отображения данных и управления механизмами стенда на ПУ установлено программное обеспечение (далее по тексту ПО) «EngineTest».
Данное программное обеспечение предустановлено на пульт управления. Так же данное программное обеспечение может поставляться отдельно для самостоятельно установки на персональный компьютер (далее по тексту ПК).
В случае если программное обеспечение «EngineTest» устанавливается на ПК, не входящий в состав пульта управления, перед запуском программного обеспечения, необходимо установить соединение между ПК и стендом обкатки ДВС.
Программное обеспечение, поставляемое в составе пульта управления уже настроено и не нуждается в дополнительной настройке.
Настройка соединения может потребоваться, если необходимо подключить другой ПК или необходимо изменить конфигурации сети.
Настройка соединения проводится для того чтобы установить связь между контроллером управления стендом обкатки ДВС и ПК с программным обеспечением «EngineTest».
По умолчанию контроллер управления стенда обкатки ДВС работает в режиме точки доступа с именем сети KRON_ETCU с методом шифрования WPA2/AES.
Настройки TCP/IP:
− IP адрес КУ: 192.168.1.1; − сетевой порт: 5000.
Для подключения ПК к КУ необходимо средствами операционной системы подключится к сети KRON_ETCU.
