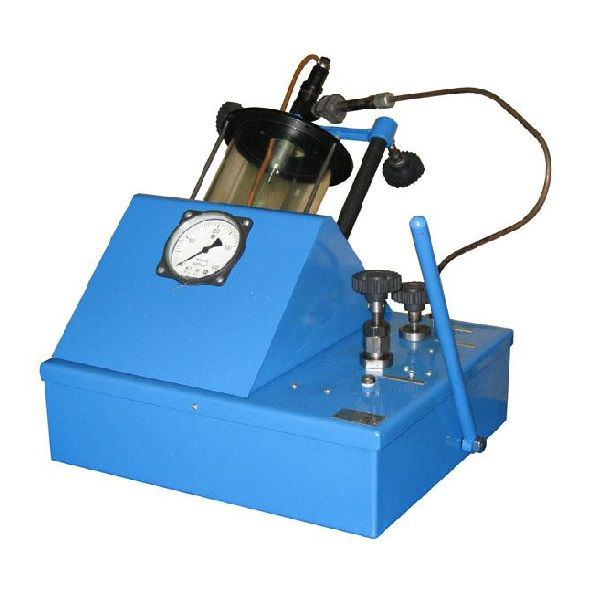

Описание ГАРО-Трейд М-107
Стенды М-107 / М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры :
- Давление начала впрыска;
- Качество распыления топлива;
- Герметичность запорного конуса;
- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э - высокоточным датчиком давления и отображаются на индикаторе электронного блока. Подобное происходит и на стенде для ремонта ТНВД.
Стенд состоит из корпуса и крышки. На крышке сверху расположены: кожух; рукоятка крана сброса давления из системы; рукоятка отключения магистрали манометра и накопителя; штуцер выходного давления; щуп уровня топлива; винт стравливания воздуха. На крышке снизу расположены: топливный бак; плунжерный насос; накопитель. Топливный бак имеет в днище сливную пробку.
